Руслова мінігідроелектростанція

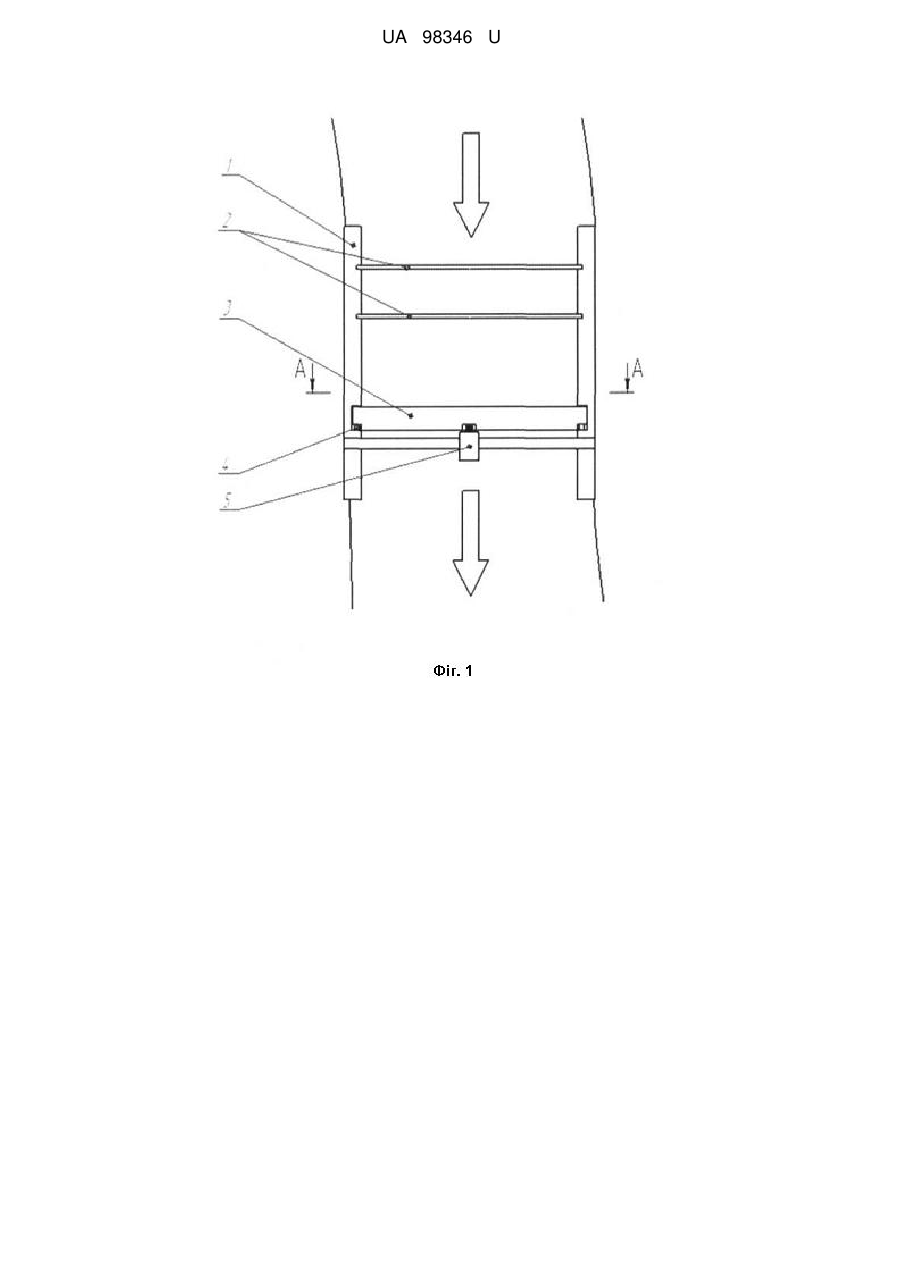

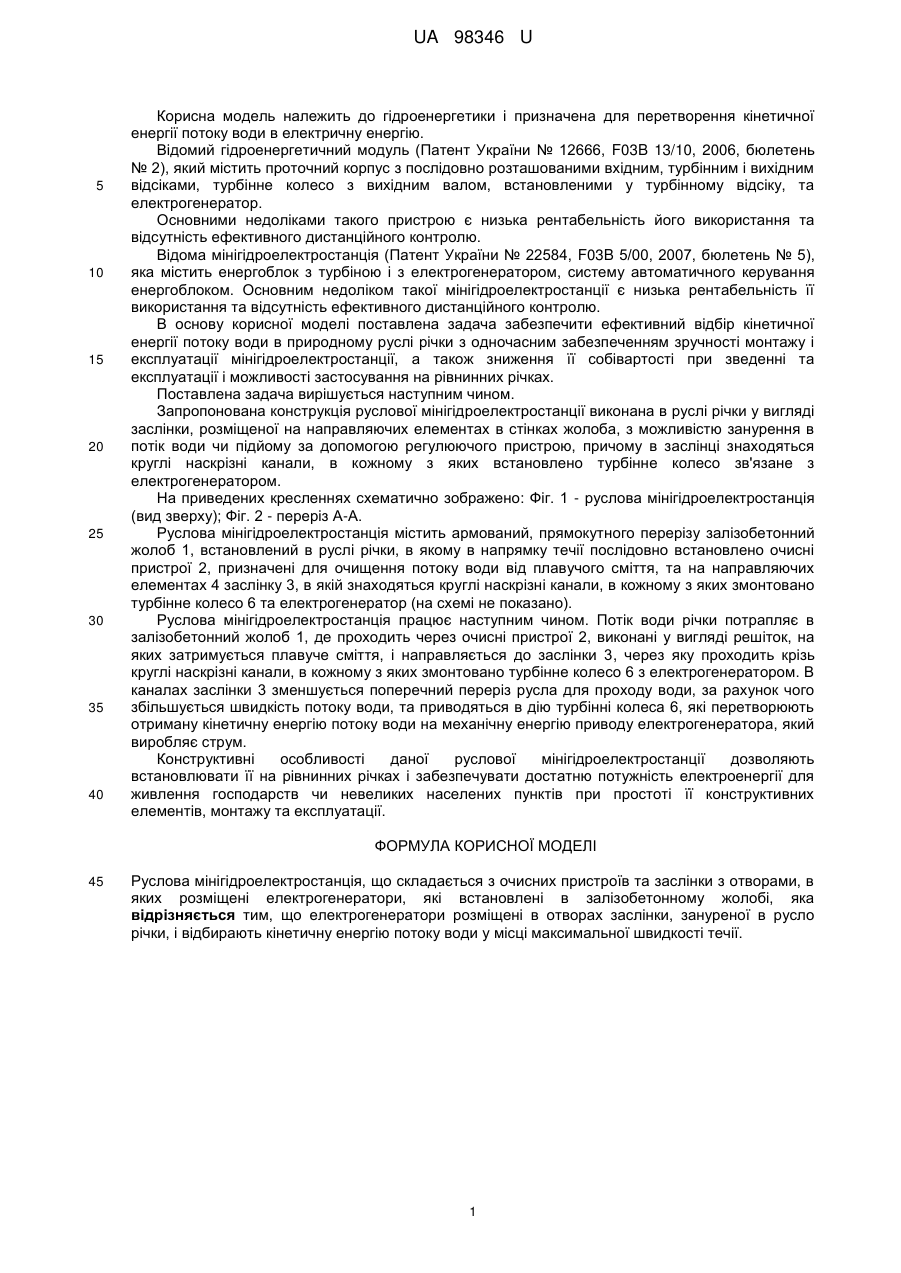

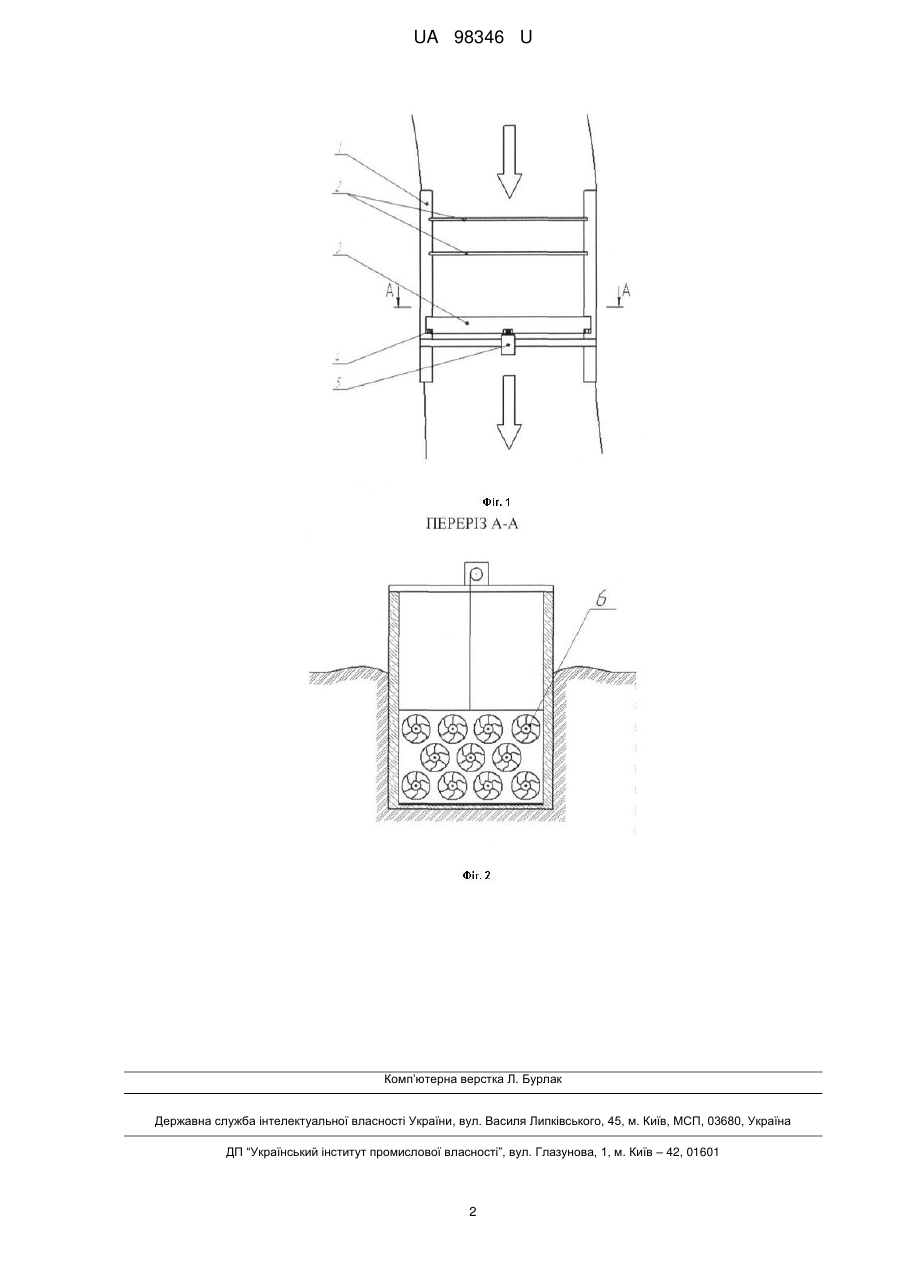

Реферат: Руслова мінігідроелектростанція складається з очисних пристроїв та заслінки з отворами, в яких розміщені електрогенератори, які встановлені в залізобетонному жолобі. Електрогенератори розміщені в отворах заслінки, зануреної в русло річки, і відбирають кінетичну енергію потоку води у місці максимальної швидкості течії. UA 98346 U (12) UA 98346 U UA 98346 U 5 10 15 20 25 30 35 40 Корисна модель належить до гідроенергетики і призначена для перетворення кінетичної енергії потоку води в електричну енергію. Відомий гідроенергетичний модуль (Патент України № 12666, F03B 13/10, 2006, бюлетень № 2), який містить проточний корпус з послідовно розташованими вхідним, турбінним і вихідним відсіками, турбінне колесо з вихідним валом, встановленими у турбінному відсіку, та електрогенератор. Основними недоліками такого пристрою є низька рентабельність його використання та відсутність ефективного дистанційного контролю. Відома мінігідроелектростанція (Патент України № 22584, F03B 5/00, 2007, бюлетень № 5), яка містить енергоблок з турбіною і з електрогенератором, систему автоматичного керування енергоблоком. Основним недоліком такої мінігідроелектростанції є низька рентабельність її використання та відсутність ефективного дистанційного контролю. В основу корисної моделі поставлена задача забезпечити ефективний відбір кінетичної енергії потоку води в природному руслі річки з одночасним забезпеченням зручності монтажу і експлуатації мінігідроелектростанції, а також зниження її собівартості при зведенні та експлуатації і можливості застосування на рівнинних річках. Поставлена задача вирішується наступним чином. Запропонована конструкція руслової мінігідроелектростанції виконана в руслі річки у вигляді заслінки, розміщеної на направляючих елементах в стінках жолоба, з можливістю занурення в потік води чи підйому за допомогою регулюючого пристрою, причому в заслінці знаходяться круглі наскрізні канали, в кожному з яких встановлено турбінне колесо зв'язане з електрогенератором. На приведених кресленнях схематично зображено: Фіг. 1 - руслова мінігідроелектростанція (вид зверху); Фіг. 2 - переріз А-А. Руслова мінігідроелектростанція містить армований, прямокутного перерізу залізобетонний жолоб 1, встановлений в руслі річки, в якому в напрямку течії послідовно встановлено очисні пристрої 2, призначені для очищення потоку води від плавучого сміття, та на направляючих елементах 4 заслінку 3, в якій знаходяться круглі наскрізні канали, в кожному з яких змонтовано турбінне колесо 6 та електрогенератор (на схемі не показано). Руслова мінігідроелектростанція працює наступним чином. Потік води річки потрапляє в залізобетонний жолоб 1, де проходить через очисні пристрої 2, виконані у вигляді решіток, на яких затримується плавуче сміття, і направляється до заслінки 3, через яку проходить крізь круглі наскрізні канали, в кожному з яких змонтовано турбінне колесо 6 з електрогенератором. В каналах заслінки 3 зменшується поперечний переріз русла для проходу води, за рахунок чого збільшується швидкість потоку води, та приводяться в дію турбінні колеса 6, які перетворюють отриману кінетичну енергію потоку води на механічну енергію приводу електрогенератора, який виробляє струм. Конструктивні особливості даної руслової мінігідроелектростанції дозволяють встановлювати її на рівнинних річках і забезпечувати достатню потужність електроенергії для живлення господарств чи невеликих населених пунктів при простоті її конструктивних елементів, монтажу та експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Руслова мінігідроелектростанція, що складається з очисних пристроїв та заслінки з отворами, в яких розміщені електрогенератори, які встановлені в залізобетонному жолобі, яка відрізняється тим, що електрогенератори розміщені в отворах заслінки, зануреної в русло річки, і відбирають кінетичну енергію потоку води у місці максимальної швидкості течії. 1 UA 98346 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
