Черв’ячна передача

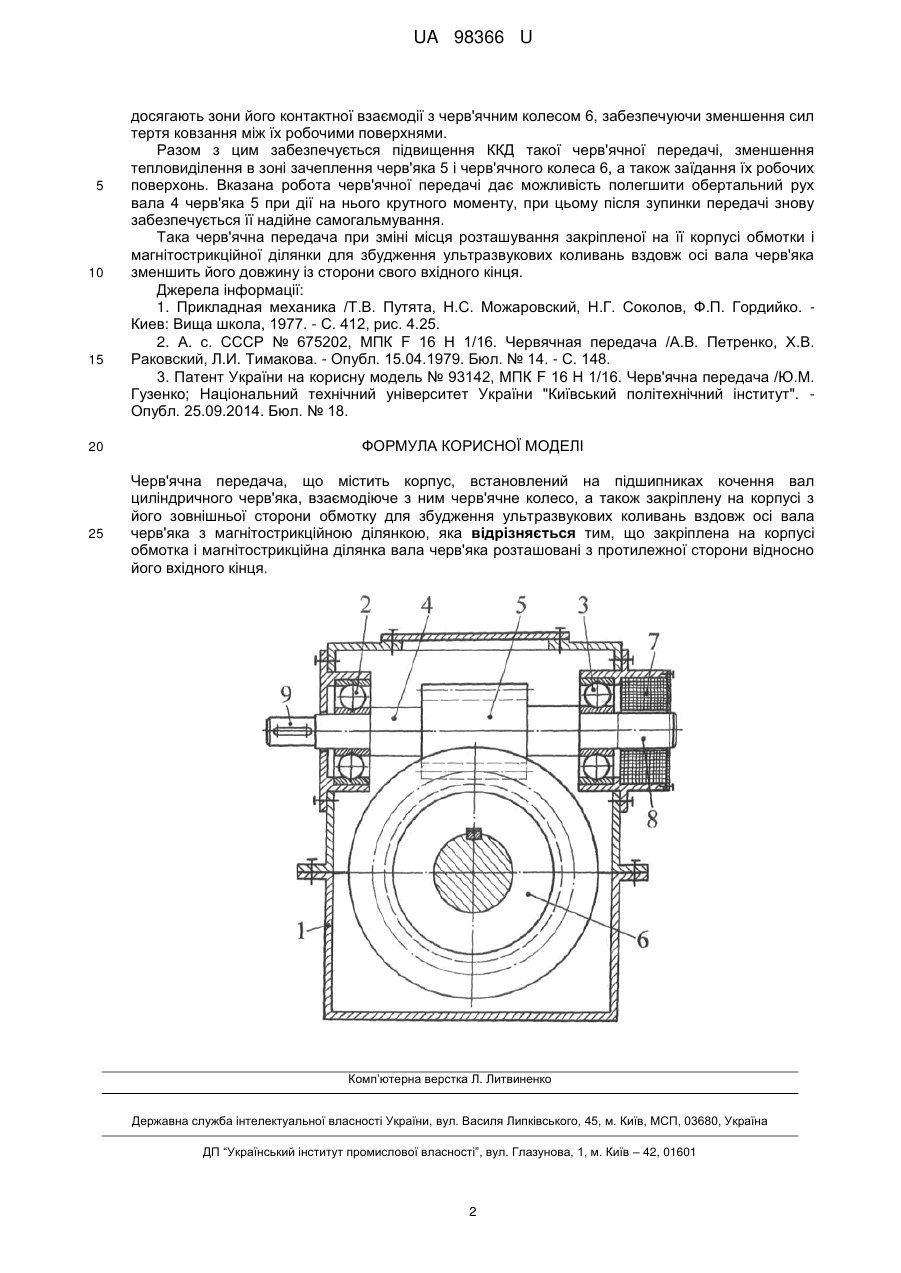

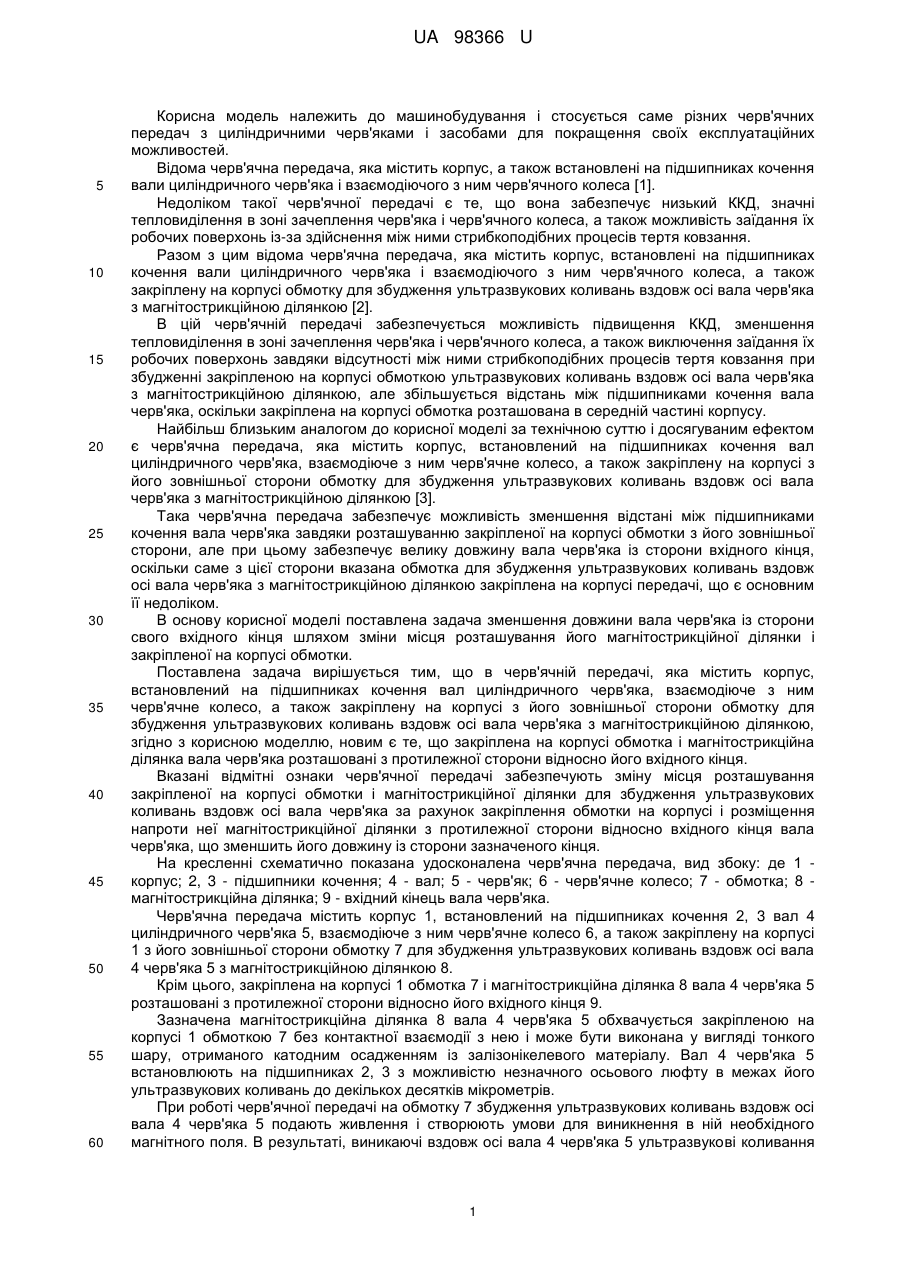

Реферат: UA 98366 U UA 98366 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме різних черв'ячних передач з циліндричними черв'яками і засобами для покращення своїх експлуатаційних можливостей. Відома черв'ячна передача, яка містить корпус, а також встановлені на підшипниках кочення вали циліндричного черв'яка і взаємодіючого з ним черв'ячного колеса [1]. Недоліком такої черв'ячної передачі є те, що вона забезпечує низький ККД, значні тепловиділення в зоні зачеплення черв'яка і черв'ячного колеса, а також можливість заїдання їх робочих поверхонь із-за здійснення між ними стрибкоподібних процесів тертя ковзання. Разом з цим відома черв'ячна передача, яка містить корпус, встановлені на підшипниках кочення вали циліндричного черв'яка і взаємодіючого з ним черв'ячного колеса, а також закріплену на корпусі обмотку для збудження ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою [2]. В цій черв'ячній передачі забезпечується можливість підвищення ККД, зменшення тепловиділення в зоні зачеплення черв'яка і черв'ячного колеса, а також виключення заїдання їх робочих поверхонь завдяки відсутності між ними стрибкоподібних процесів тертя ковзання при збудженні закріпленою на корпусі обмоткою ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою, але збільшується відстань між підшипниками кочення вала черв'яка, оскільки закріплена на корпусі обмотка розташована в середній частині корпусу. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваним ефектом є черв'ячна передача, яка містить корпус, встановлений на підшипниках кочення вал циліндричного черв'яка, взаємодіюче з ним черв'ячне колесо, а також закріплену на корпусі з його зовнішньої сторони обмотку для збудження ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою [3]. Така черв'ячна передача забезпечує можливість зменшення відстані між підшипниками кочення вала черв'яка завдяки розташуванню закріпленої на корпусі обмотки з його зовнішньої сторони, але при цьому забезпечує велику довжину вала черв'яка із сторони вхідного кінця, оскільки саме з цієї сторони вказана обмотка для збудження ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою закріплена на корпусі передачі, що є основним її недоліком. В основу корисної моделі поставлена задача зменшення довжини вала черв'яка із сторони свого вхідного кінця шляхом зміни місця розташування його магнітострикційної ділянки і закріпленої на корпусі обмотки. Поставлена задача вирішується тим, що в черв'ячній передачі, яка містить корпус, встановлений на підшипниках кочення вал циліндричного черв'яка, взаємодіюче з ним черв'ячне колесо, а також закріплену на корпусі з його зовнішньої сторони обмотку для збудження ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою, згідно з корисною моделлю, новим є те, що закріплена на корпусі обмотка і магнітострикційна ділянка вала черв'яка розташовані з протилежної сторони відносно його вхідного кінця. Вказані відмітні ознаки черв'ячної передачі забезпечують зміну місця розташування закріпленої на корпусі обмотки і магнітострикційної ділянки для збудження ультразвукових коливань вздовж осі вала черв'яка за рахунок закріплення обмотки на корпусі і розміщення напроти неї магнітострикційної ділянки з протилежної сторони відносно вхідного кінця вала черв'яка, що зменшить його довжину із сторони зазначеного кінця. На кресленні схематично показана удосконалена черв'ячна передача, вид збоку: де 1 корпус; 2, 3 - підшипники кочення; 4 - вал; 5 - черв'як; 6 - черв'ячне колесо; 7 - обмотка; 8 магнітострикційна ділянка; 9 - вхідний кінець вала черв'яка. Черв'ячна передача містить корпус 1, встановлений на підшипниках кочення 2, 3 вал 4 циліндричного черв'яка 5, взаємодіюче з ним черв'ячне колесо 6, а також закріплену на корпусі 1 з його зовнішньої сторони обмотку 7 для збудження ультразвукових коливань вздовж осі вала 4 черв'яка 5 з магнітострикційною ділянкою 8. Крім цього, закріплена на корпусі 1 обмотка 7 і магнітострикційна ділянка 8 вала 4 черв'яка 5 розташовані з протилежної сторони відносно його вхідного кінця 9. Зазначена магнітострикційна ділянка 8 вала 4 черв'яка 5 обхвачується закріпленою на корпусі 1 обмоткою 7 без контактної взаємодії з нею і може бути виконана у вигляді тонкого шару, отриманого катодним осадженням із залізонікелевого матеріалу. Вал 4 черв'яка 5 встановлюють напідшипниках 2, 3 з можливістю незначного осьового люфту в межах його ультразвукових коливань до декількох десятків мікрометрів. При роботі черв'ячної передачі на обмотку 7 збудження ультразвукових коливань вздовж осі вала 4 черв'яка 5 подають живлення і створюють умови для виникнення в ній необхідного магнітного поля. В результаті, виникаючі вздовж осі вала 4 черв'яка 5 ультразвукові коливання 1 UA 98366 U 5 10 15 20 25 досягають зони його контактної взаємодії з черв'ячним колесом 6, забезпечуючи зменшення сил тертя ковзання між їх робочими поверхнями. Разом з цим забезпечується підвищення ККД такої черв'ячної передачі, зменшення тепловиділення в зоні зачеплення черв'яка 5 і черв'ячного колеса 6, а також заїдання їх робочих поверхонь. Вказана робота черв'ячної передачі дає можливість полегшити обертальний рух вала 4 черв'яка 5 при дії на нього крутного моменту, при цьому після зупинки передачі знову забезпечується її надійне самогальмування. Така черв'ячна передача при зміні місця розташування закріпленої на її корпусі обмотки і магнітострикційної ділянки для збудження ультразвукових коливань вздовж осі вала черв'яка зменшить його довжину із сторони свого вхідного кінця. Джерела інформації: 1. Прикладная механика /Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов, Ф.П. Гордийко. Киев: Вища школа, 1977. - С. 412, рис. 4.25. 2. А. с. СССР № 675202, МПК F 16 Н 1/16. Червячная передача /А.В. Петренко, Х.В. Раковский, Л.И. Тимакова. - Опубл. 15.04.1979. Бюл. № 14. - С. 148. 3. Патент України на корисну модель № 93142, МПК F 16 Н 1/16. Черв'ячна передача /Ю.М. Гузенко; Національний технічний університет України "Київський політехнічний інститут". Опубл. 25.09.2014. Бюл. № 18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Черв'ячна передача, що містить корпус, встановлений на підшипниках кочення вал циліндричного черв'яка, взаємодіюче з ним черв'ячне колесо, а також закріплену на корпусі з його зовнішньої сторони обмотку для збудження ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою, яка відрізняється тим, що закріплена на корпусі обмотка і магнітострикційна ділянка вала черв'яка розташовані з протилежної сторони відносно його вхідного кінця. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
