Черв’ячна передача

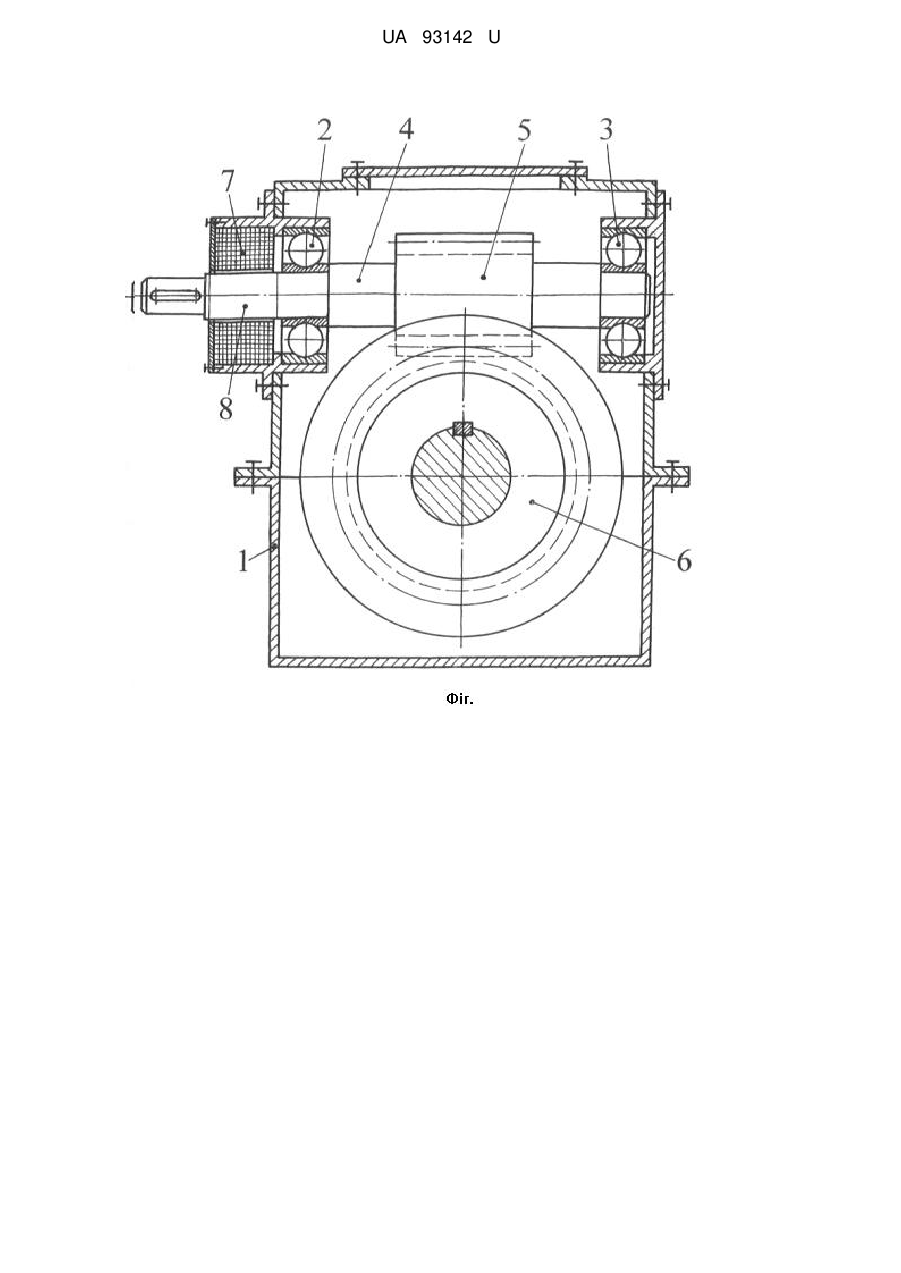

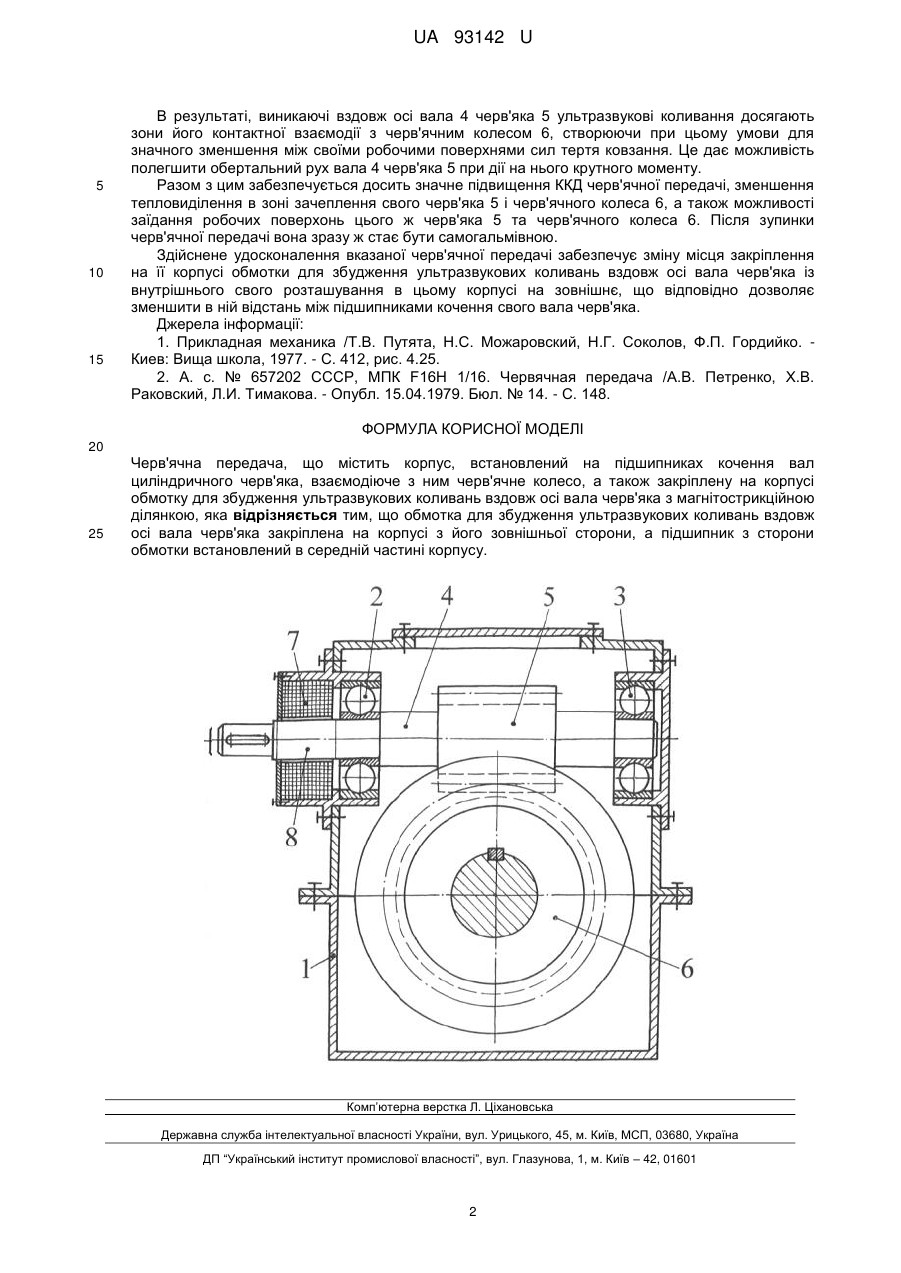

Реферат: UA 93142 U UA 93142 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується саме різних черв'ячних передач з циліндричними черв'яками і засобами для покращення своїх експлуатаційних можливостей. Відома черв'ячна передача, яка містить корпус, а також встановлені на підшипниках кочення вали циліндричного черв'яка і взаємодіючого з ним черв'ячного колеса [1]. Недоліком такої черв'ячної передачі є те, що вона забезпечує низький ККД, значні тепловиділення в зоні зачеплення черв'яка і черв'ячного колеса, а також можливість заїдання їх робочих поверхонь із-за здійснення між ними стрибкоподібних процесів тертя ковзання. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягнутим ефектом є черв'ячна передача, яка містить корпус, встановлений на підшипниках кочення вал циліндричного черв'яка, взаємодіюче з ним черв'ячне колесо, а також закріплену на корпусі обмотку для збудження ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою [2]. Така черв'ячна передача забезпечує підвищення свого ККД, зменшення тепловиділення в зоні зачеплення черв'яка і черв'ячного колеса, а також можливості заїдання їх робочих поверхонь завдяки відсутності між ними стрибкоподібних процесів тертя ковзання при збудженні закріпленою на корпусі обмоткою ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою, але при цьому має достатньо велику відстань між підшипниками кочення вала черв'яка, оскільки закріплена на корпусі обмотка для збудження ультразвукових коливань вздовж осі зазначеного вала черв'яка розташована в середній частині корпусу, а встановлений з її сторони підшипник розташований біля вихідного кінця вказаного вала черв'яка, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості зменшення в черв'ячній передачі відстані між підшипниками кочення свого вала черв'яка шляхом зміни розташування закріпленої на її корпусі обмотки для збудження ультразвукових коливань вздовж осі цього ж вала черв'яка, а також встановленого з її сторони підшипника. Поставлена задача вирішується тим, що в черв'ячній передачі, яка містить корпус, встановлений на підшипниках кочення вал циліндричного черв'яка, взаємодіюче з ним черв'ячне колесо, а також закріплену на корпусі обмотку для збудження ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою, згідно з корисною моделлю, новим є те, що обмотка для збудження ультразвукових коливань вздовж осі вала черв'яка закріплена на корпусі з його зовнішньої сторони, а підшипник з сторони обмотки встановлений в середній частині корпусу. Вказані відмітні ознаки забезпечують зміну місця закріплення на корпусі такої черв'ячної передачі обмотки для збудження ультразвукових коливань вздовж осі вала циліндричного черв'яка за рахунок закріплення зазначеної обмотки на вказаному корпусі із зовнішньої його сторони, а також встановлення підшипника кочення з сторони обмотки в середній частині корпусу, що відповідно забезпечує можливість зменшення в ній відстані між підшипниками кочення свого вала черв'яка. На кресленні схематично показана черв'ячна передача, вид збоку: де 1 - корпус; 2, 3 підшипники кочення; 4 - вал; 5 - циліндричний черв'як; 6 - черв'ячне колесо; 7 - обмотка; 8 магнітострикційна ділянка. Черв'ячна передача містить корпус 1, встановлений на підшипниках кочення 2, 3 вал 4 циліндричного черв'яка 5, взаємодіюче з ним черв'ячне колесо 6, а також закріплену на корпусі 1 обмотку 7 для збудження ультразвукових коливань вздовж осі вала 4 черв'яка 5 з магнітострикційною ділянкою 8. Крім цього обмотка 7 для збудження ультразвукових коливань вздовж осі вала 4 черв'яка 5 закріплена на корпусі 1 з його зовнішньої сторони, а підшипник 2 з сторони обмотки 7 встановлений в середній частині корпусу 1. Магнітострикційна ділянка 8 вала 4 черв'яка 5 виконується наприклад у вигляді тонкого, отриманого катодним осадженням, шару із залізонікелевого матеріалу і обхвачується закріпленою на корпусі 1 обмоткою 7 без будь-якої з нею контактної взаємодії. При цих умовах вал 4 черв'яка 5 встановлюють на підшипниках 2, 3 з можливістю незначного осьового люфта в межах його ультразвукових коливань. При роботі черв'ячної передачі на обмотку 7 збудження ультразвукових коливань вздовж осі вала 4 черв'яка 5 подають живлення з необхідними для цього параметрами. Виникаюче при таких умовах в обмотці 7 магнітне поле збуджує на магнітострикційній ділянці 8 вказаного вала 4 черв'яка 5 і вздовж його осі необхідні для нього ультразвукові коливання, які можуть мати свою амплітуду від одиниць до декількох десятків мікрометрів. 1 UA 93142 U 5 10 15 В результаті, виникаючі вздовж осі вала 4 черв'яка 5 ультразвукові коливання досягають зони його контактної взаємодії з черв'ячним колесом 6, створюючи при цьому умови для значного зменшення між своїми робочими поверхнями сил тертя ковзання. Це дає можливість полегшити обертальний рух вала 4 черв'яка 5 при дії на нього крутного моменту. Разом з цим забезпечується досить значне підвищення ККД черв'ячної передачі, зменшення тепловиділення в зоні зачеплення свого черв'яка 5 і черв'ячного колеса 6, а також можливості заїдання робочих поверхонь цього ж черв'яка 5 та черв'ячного колеса 6. Після зупинки черв'ячної передачі вона зразу ж стає бути самогальмівною. Здійснене удосконалення вказаної черв'ячної передачі забезпечує зміну місця закріплення на її корпусі обмотки для збудження ультразвукових коливань вздовж осі вала черв'яка із внутрішнього свого розташування в цьому корпусі на зовнішнє, що відповідно дозволяє зменшити в ній відстань між підшипниками кочення свого вала черв'яка. Джерела інформації: 1. Прикладная механика /Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов, Ф.П. Гордийко. Киев: Вища школа, 1977. - С. 412, рис. 4.25. 2. А. с. № 657202 СССР, МПК F16Н 1/16. Червячная передача /А.В. Петренко, Х.В. Раковский, Л.И. Тимакова. - Опубл. 15.04.1979. Бюл. № 14. - С. 148. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Черв'ячна передача, що містить корпус, встановлений на підшипниках кочення вал циліндричного черв'яка, взаємодіюче з ним черв'ячне колесо, а також закріплену на корпусі обмотку для збудження ультразвукових коливань вздовж осі вала черв'яка з магнітострикційною ділянкою, яка відрізняється тим, що обмотка для збудження ультразвукових коливань вздовж осі вала черв'яка закріплена на корпусі з його зовнішньої сторони, а підшипник з сторони обмотки встановлений в середній частині корпусу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
