Калібрувальний пристрій для виробництва двошарової гофрованої труби

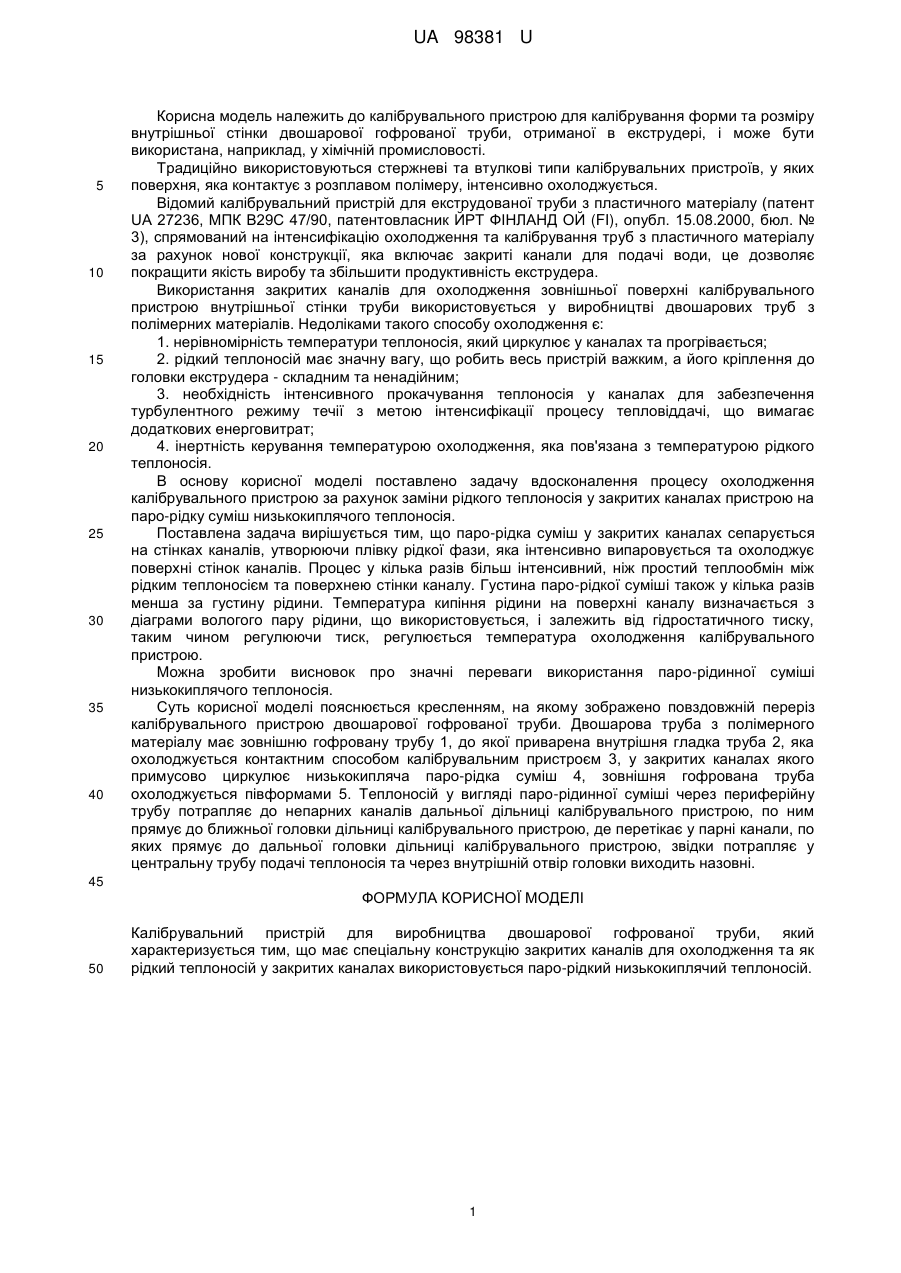

Реферат: Калібрувальний пристрій для виробництва двошарової гофрованої труби характеризується тим, що має спеціальну конструкцію закритих каналів для охолодження та як рідкий теплоносій у закритих каналах використовується паро-рідкий низькокиплячий теплоносій. UA 98381 U (54) КАЛІБРУВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ВИРОБНИЦТВА ДВОШАРОВОЇ ГОФРОВАНОЇ ТРУБИ UA 98381 U UA 98381 U 5 10 15 20 25 30 35 40 Корисна модель належить до калібрувального пристрою для калібрування форми та розміру внутрішньої стінки двошарової гофрованої труби, отриманої в екструдері, і може бути використана, наприклад, у хімічній промисловості. Традиційно використовуються стержневі та втулкові типи калібрувальних пристроїв, у яких поверхня, яка контактує з розплавом полімеру, інтенсивно охолоджується. Відомий калібрувальний пристрій для екструдованої труби з пластичного матеріалу (патент UA 27236, МПК В29С 47/90, патентовласник ЙРТ ФІНЛАНД ОЙ (FI), опубл. 15.08.2000, бюл. № 3), спрямований на інтенсифікацію охолодження та калібрування труб з пластичного матеріалу за рахунок нової конструкції, яка включає закриті канали для подачі води, це дозволяє покращити якість виробу та збільшити продуктивність екструдера. Використання закритих каналів для охолодження зовнішньої поверхні калібрувального пристрою внутрішньої стінки труби використовується у виробництві двошарових труб з полімерних матеріалів. Недоліками такого способу охолодження є: 1. нерівномірність температури теплоносія, який циркулює у каналах та прогрівається; 2. рідкий теплоносій має значну вагу, що робить весь пристрій важким, а його кріплення до головки екструдера - складним та ненадійним; 3. необхідність інтенсивного прокачування теплоносія у каналах для забезпечення турбулентного режиму течії з метою інтенсифікації процесу тепловіддачі, що вимагає додаткових енерговитрат; 4. інертність керування температурою охолодження, яка пов'язана з температурою рідкого теплоносія. В основу корисної моделі поставлено задачу вдосконалення процесу охолодження калібрувального пристрою за рахунок заміни рідкого теплоносія у закритих каналах пристрою на паро-рідку суміш низькокиплячого теплоносія. Поставлена задача вирішується тим, що паро-рідка суміш у закритих каналах сепарується на стінках каналів, утворюючи плівку рідкої фази, яка інтенсивно випаровується та охолоджує поверхні стінок каналів. Процес у кілька разів більш інтенсивний, ніж простий теплообмін між рідким теплоносієм та поверхнею стінки каналу. Густина паро-рідкої суміші також у кілька разів менша за густину рідини. Температура кипіння рідини на поверхні каналу визначається з діаграми вологого пару рідини, що використовується, і залежить від гідростатичного тиску, таким чином регулюючи тиск, регулюється температура охолодження калібрувального пристрою. Можна зробити висновок про значні переваги використання паро-рідинної суміші низькокиплячого теплоносія. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній переріз калібрувального пристрою двошарової гофрованої труби. Двошарова труба з полімерного матеріалу має зовнішню гофровану трубу 1, до якої приварена внутрішня гладка труба 2, яка охолоджується контактним способом калібрувальним пристроєм 3, у закритих каналах якого примусово циркулює низькокипляча паро-рідка суміш 4, зовнішня гофрована труба охолоджується півформами 5. Теплоносій у вигляді паро-рідинної суміші через периферійну трубу потрапляє до непарних каналів дальньої дільниці калібрувального пристрою, по ним прямує до ближньої головки дільниці калібрувального пристрою, де перетікає у парні канали, по яких прямує до дальньої головки дільниці калібрувального пристрою, звідки потрапляє у центральну трубу подачі теплоносія та через внутрішній отвір головки виходить назовні. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Калібрувальний пристрій для виробництва двошарової гофрованої труби, який характеризується тим, що має спеціальну конструкцію закритих каналів для охолодження та як рідкий теплоносій у закритих каналах використовується паро-рідкий низькокиплячий теплоносій. 1 UA 98381 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
