Пристрій для виготовлення гофрованої стрічки
Номер патенту: 66887
Опубліковано: 25.01.2012
Автори: Савуляк Віктор Валерійович, Грабовський Роман Юрійович
Формула / Реферат
Пристрій для виготовлення гофрованої стрічки, що містить основу з встановленою на ній калібрувальною матрицею, кріпильну плиту, на якій встановлений згинальний пуансон, з можливістю зворотно-поступального руху по напрямних відносно кріпильної плити, калібрувальний пуансон, який розташований паралельно основі, який відрізняється тим, що в нього введено рухомий згинальний елемент, встановлений із можливістю повороту навколо осі, а також ланку, яка одним кінцем закріплена до згинального пуансона, а другим кінцем з'єднана із згинаючим елементом.
Текст

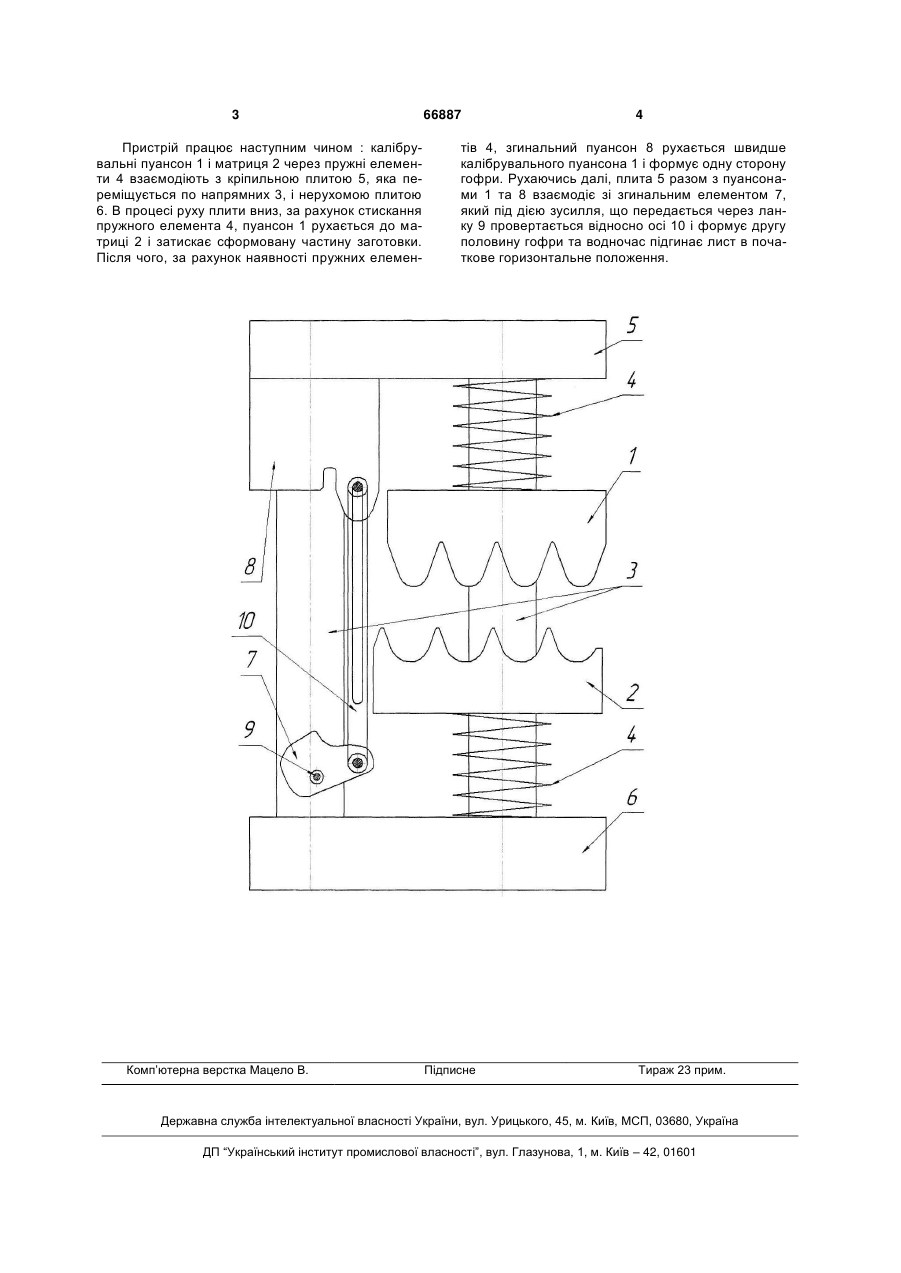

Пристрій для виготовлення гофрованої стрічки, що містить основу з встановленою на ній калі 3 Пристрій працює наступним чином : калібрувальні пуансон 1 і матриця 2 через пружні елементи 4 взаємодіють з кріпильною плитою 5, яка переміщується по напрямних 3, і нерухомою плитою 6. В процесі руху плити вниз, за рахунок стискання пружного елемента 4, пуансон 1 рухається до матриці 2 і затискає сформовану частину заготовки. Після чого, за рахунок наявності пружних елемен Комп’ютерна верстка Мацело В. 66887 4 тів 4, згинальний пуансон 8 рухається швидше калібрувального пуансона 1 і формує одну сторону гофри. Рухаючись далі, плита 5 разом з пуансонами 1 та 8 взаємодіє зі згинальним елементом 7, який під дією зусилля, що передається через ланку 9 провертається відносно осі 10 і формує другу половину гофри та водночас підгинає лист в початкове горизонтальне положення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for manufacturing corrugated strip
Автори англійськоюSavuliak Valerii Ivanovych, Hrabovskyi Roman Yuriiovych
Назва патенту російськоюУстройство для изготовления гофрированной ленты
Автори російськоюСавуляк Валерий Иванович, Грабовский Роман Юрьевич
МПК / Мітки
МПК: B21D 13/00
Мітки: виготовлення, гофрованої, пристрій, стрічки
