Автокореляційний відносний фазовий демодулятор

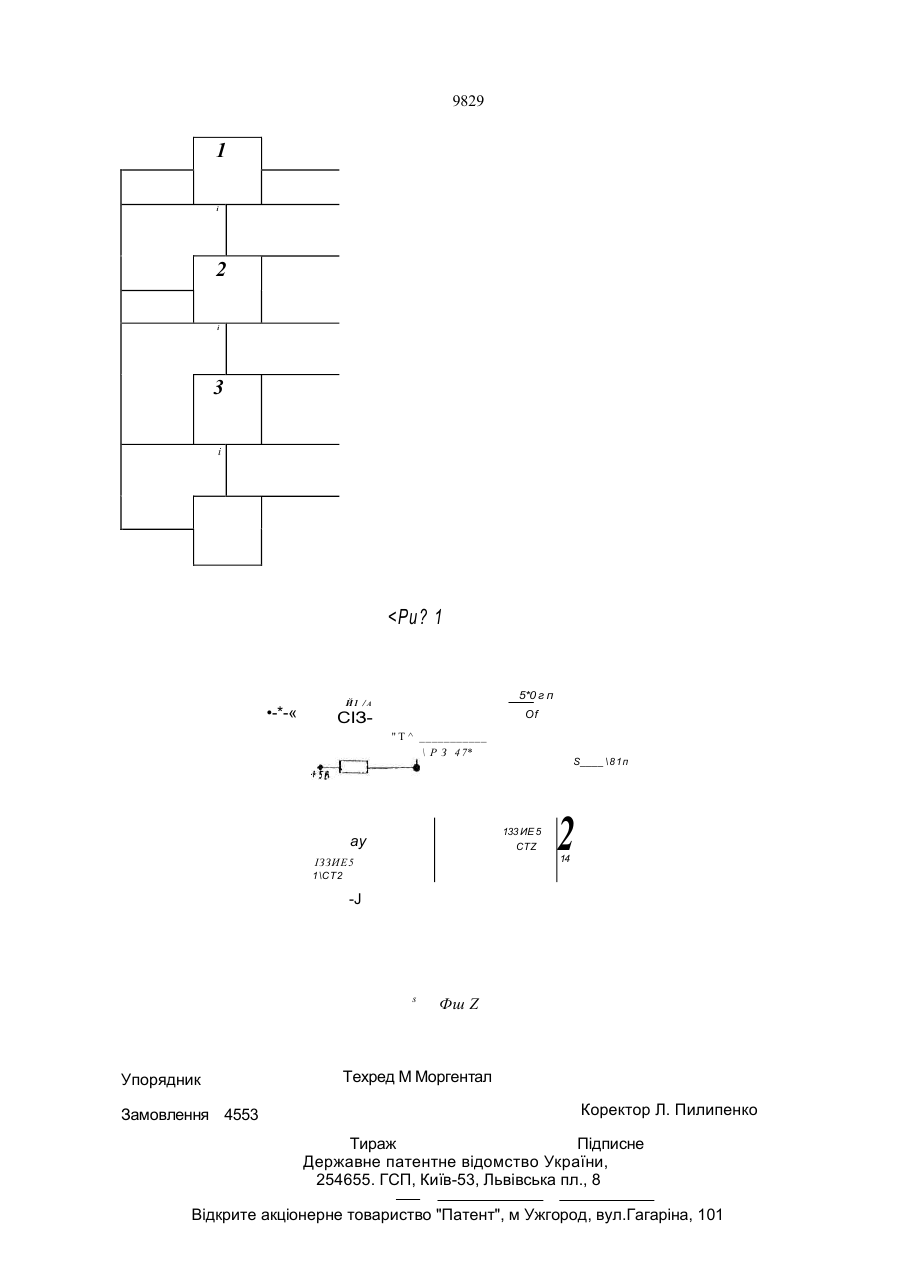

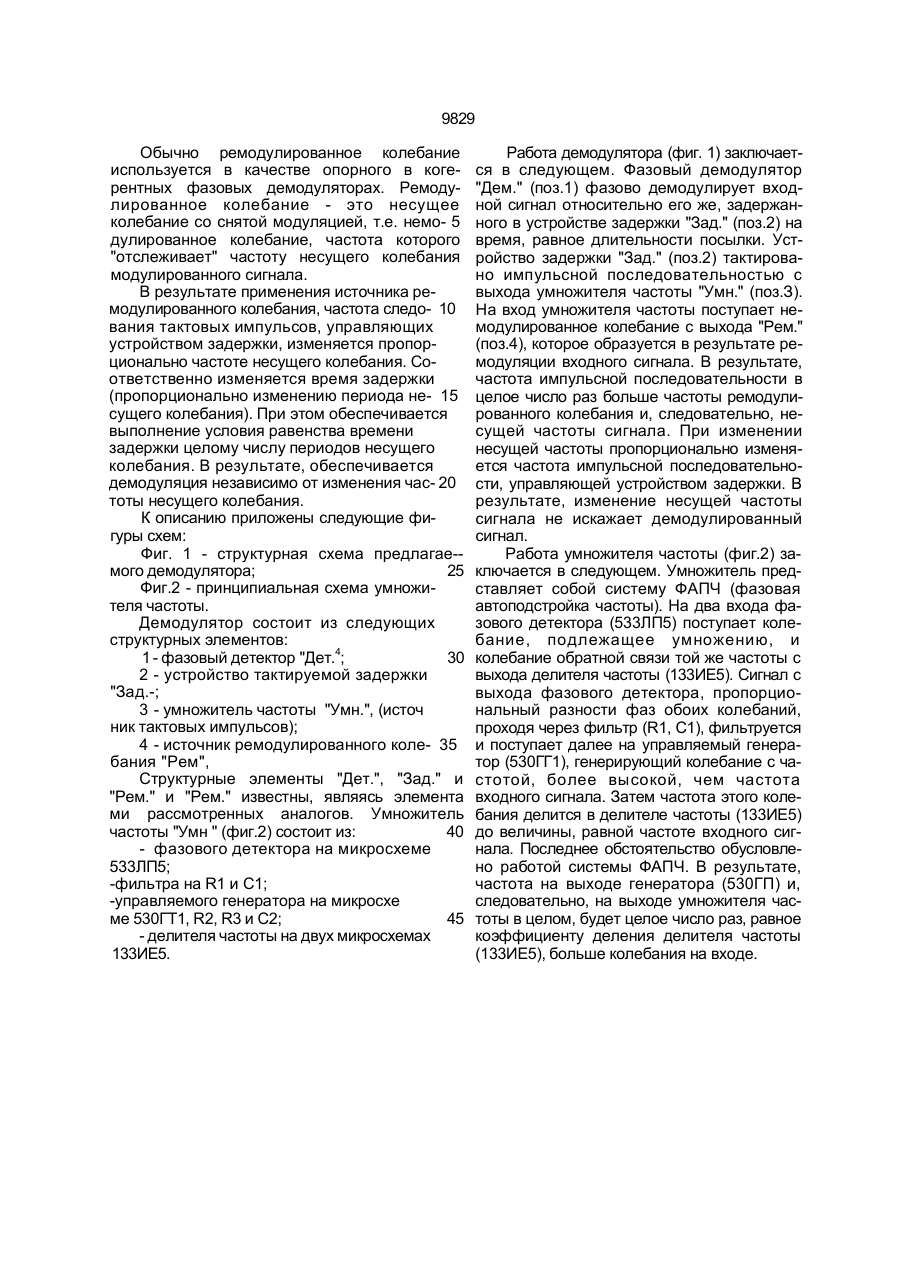

Автокорреляционный относительный фазовый демодулятор, содержащий фазовый детектор, сигнальный вход и выход которого является входом и выходом демодулятора, и устройство задержки, вход которого подключен к входу демодулятора, а выход - к другому входу фазового детектора, о т л и ч а ю щ и й с я тем, что введены источник ремодулированного колебания, вход которого подключен к входу демодулятора, и умножитель частоты, вход которого подключен к выходу источника, а выход - к тактовому входу устройства задержки. Изобретение относится к радиотехнике и связи, в частности - к каналам демодуляции сигналов с фазовой и относительной фазовой модуляцией. Известен автокорреляционынй относительный фазовый демодулятор (Пенин П.И. Системы передачи цифровой информации. М : Сов. радио. 1976), с 171, рис. 4. 16, содержащий фазовый детектор (ФД),один из входов и выход которого являются входом и выходом демодулятора, и устройство задержки, вход которого подключен к входу демодулятора, а выход - к другому входу фазового детектора, ющей аппаратуры), указанное условие нарушается, в известном фазовом демодуляторе, возникают искажения и даже срыв демодуляции. Задача изобретения состоит в уменьшении искажений при демодуляции. Для осуществления поставленной задачи предложен автокорреляционный относительный фазовый демодулятор, содержащий фазовый детектор, сигнальный вход и выход которого являются входом и выходом демодулятора, и устройство задержки, вход которого подключен к входу демодулятора, а выход - к другому входу фазового детектора, отличающийся тем, что введены источник ремодулированного колебания, вход которого подключен к входу демодулятора, и умножитель частоты, вход которого подключен к выходу источника ремодулярованного колебания, а выход - к тактовому входу устройства задержки. Для демодуляции необходимо, чтобы время задержки демодулируемого сигнала было равно целому числу периодов несущего колебания В том случае когда частота несущего колебания нестабильна (ввиду несовершенства передающей или регистриру оо О 9829 Обычно ремодулированное колебание используется в качестве опорного в когерентных фазовых демодуляторах. Ремодулированное колебание - это несущее колебание со снятой модуляцией, т.е. немо- 5 дулированное колебание, частота которого "отслеживает" частоту несущего колебания модулированного сигнала. В результате применения источника ремодулированного колебания, частота следо- 10 вания тактовых импульсов, управляющих устройством задержки, изменяется пропорционально частоте несущего колебания. Соответственно изменяется время задержки (пропорционально изменению периода не- 15 сущего колебания). При этом обеспечивается выполнение условия равенства времени задержки целому числу периодов несущего колебания. В результате, обеспечивается демодуляция независимо от изменения час- 20 тоты несущего колебания. К описанию приложены следующие фигуры схем: Фиг. 1 - структурная схема предлагае-мого демодулятора; 25 Фиг.2 - принципиальная схема умножителя частоты. Демодулятор состоит из следующих структурных элементов: 1 - фазовый детектор "Дет.4; 30 2 - устройство тактируемой задержки "Зад.-; 3 - умножитель частоты "Умн.", (источ ник тактовых импульсов); 4 - источник ремодулированного коле- 35 бания "Рем", Структурные элементы "Дет.", "Зад." и "Рем." и "Рем." известны, являясь элемента ми рассмотренных аналогов. Умножитель частоты "Умн " (фиг.2) состоит из: 40 - фазового детектора на микросхеме 533ЛП5; -фильтра на R1 и С1; -управляемого генератора на микросхе ме 530ГТ1, R2, R3 и С2; 45 - делителя частоты на двух микросхемах 133ИЕ5. Работа демодулятора (фиг. 1) заключается в следующем. Фазовый демодулятор "Дем." (поз.1) фазово демодулирует входной сигнал относительно его же, задержанного в устройстве задержки "Зад." (поз.2) на время, равное длительности посылки. Устройство задержки "Зад." (поз.2) тактировано импульсной последовательностью с выхода умножителя частоты "Умн." (поз.З). На вход умножителя частоты поступает немодулированное колебание с выхода "Рем." (поз.4), которое образуется в результате ремодуляции входного сигнала. В результате, частота импульсной последовательности в целое число раз больше частоты ремодулированного колебания и, следовательно, несущей частоты сигнала. При изменении несущей частоты пропорционально изменяется частота импульсной последовательности, управляющей устройством задержки. В результате, изменение несущей частоты сигнала не искажает демодулированный сигнал. Работа умножителя частоты (фиг.2) заключается в следующем. Умножитель представляет собой систему ФАПЧ (фазовая автоподстройка частоты). На два входа фазового детектора (533ЛП5) поступает колебание, подлежащее умножению, и колебание обратной связи той же частоты с выхода делителя частоты (133ИЕ5). Сигнал с выхода фазового детектора, пропорциональный разности фаз обоих колебаний, проходя через фильтр (R1, С1), фильтруется и поступает далее на управляемый генератор (530ГГ1), генерирующий колебание с частотой, более высокой, чем частота входного сигнала. Затем частота этого колебания делится в делителе частоты (133ИЕ5) до величины, равной частоте входного сигнала. Последнее обстоятельство обусловлено работой системы ФАПЧ. В результате, частота на выходе генератора (530ГП) и, следовательно, на выходе умножителя частоты в целом, будет целое число раз, равное коэффициенту деления делителя частоты (133ИЕ5), больше колебания на входе. 9829 1 і 2 і 3 і
