Рентгеноконтрастні маркери для визначення скелетотопії

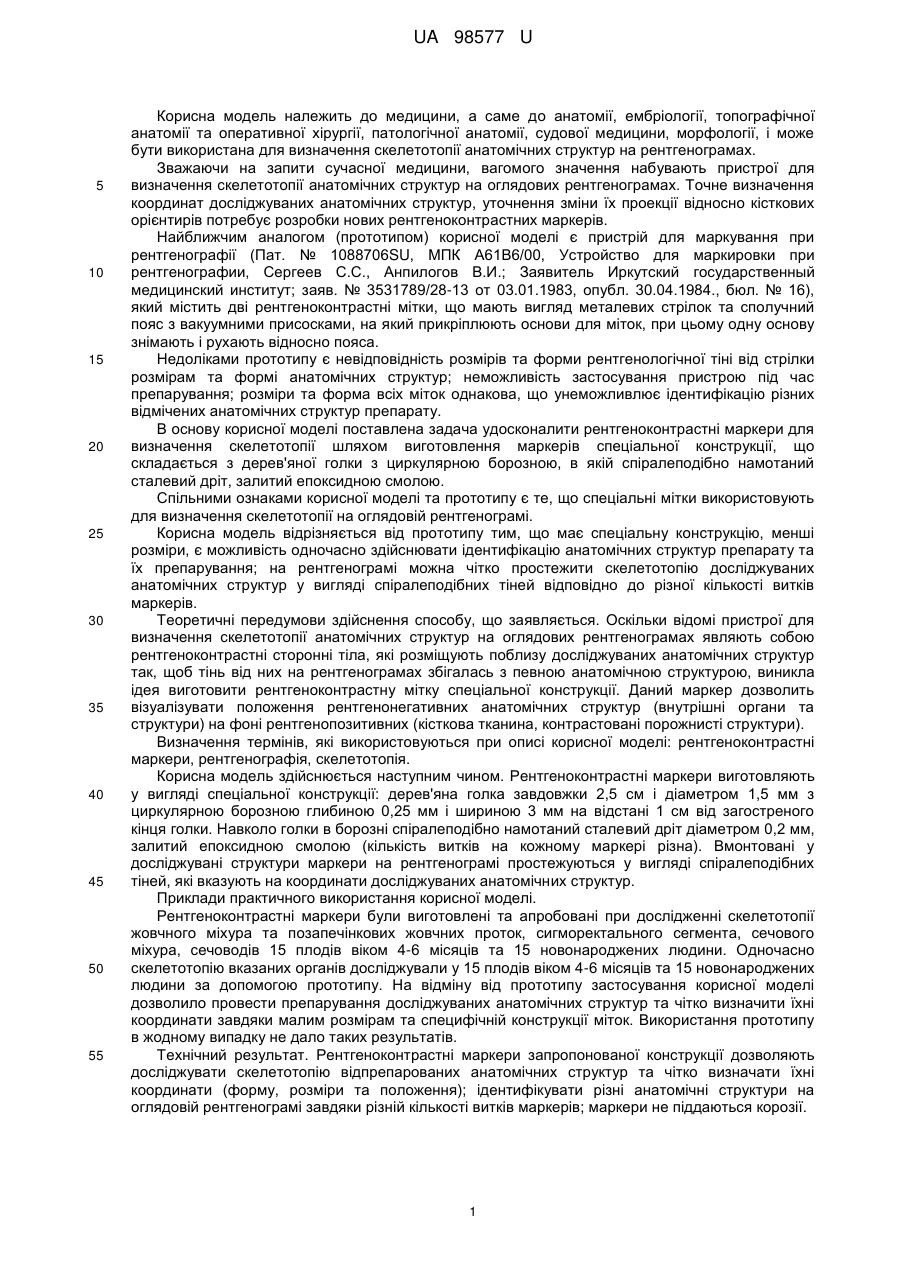

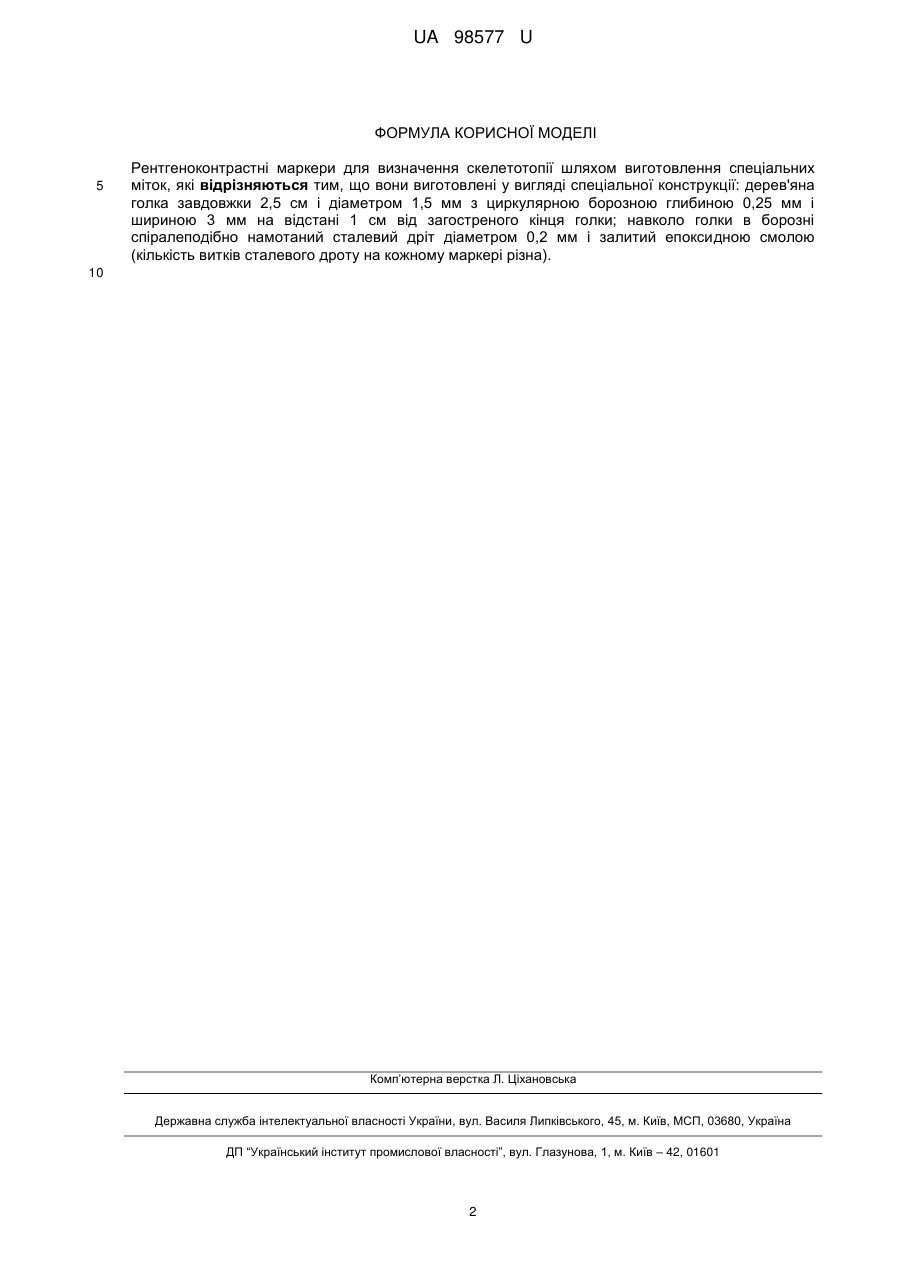

Реферат: Рентгеноконтрастні маркери для визначення скелетотопії шляхом виготовлення спеціальних міток у вигляді спеціальної конструкції, що складається з дерев'яної голки з циркулярною борозною, в якій спіралеподібно намотаний сталевий дріт, залитий епоксидною смолою (кількість витків сталевого дроту на кожному маркері різна). UA 98577 U (54) РЕНТГЕНОКОНТРАСТНІ МАРКЕРИ ДЛЯ ВИЗНАЧЕННЯ СКЕЛЕТОТОПІЇ UA 98577 U UA 98577 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до анатомії, ембріології, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, морфології, і може бути використана для визначення скелетотопії анатомічних структур на рентгенограмах. Зважаючи на запити сучасної медицини, вагомого значення набувають пристрої для визначення скелетотопії анатомічних структур на оглядових рентгенограмах. Точне визначення координат досліджуваних анатомічних структур, уточнення зміни їх проекції відносно кісткових орієнтирів потребує розробки нових рентгеноконтрастних маркерів. Найближчим аналогом (прототипом) корисної моделі є пристрій для маркування при рентгенографії (Пат. № 1088706SU, МПК А61В6/00, Устройство для маркировки при рентгенографии, Сергеев С.С., Анпилогов В.И.; Заявитель Иркутский государственный медицинский институт; заяв. № 3531789/28-13 от 03.01.1983, опубл. 30.04.1984., бюл. № 16), який містить дві рентгеноконтрастні мітки, що мають вигляд металевих стрілок та сполучний пояс з вакуумними присосками, на який прикріплюють основи для міток, при цьому одну основу знімають і рухають відносно пояса. Недоліками прототипу є невідповідність розмірів та форми рентгенологічної тіні від стрілки розмірам та формі анатомічних структур; неможливість застосування пристрою під час препарування; розміри та форма всіх міток однакова, що унеможливлює ідентифікацію різних відмічених анатомічних структур препарату. В основу корисної моделі поставлена задача удосконалити рентгеноконтрастні маркери для визначення скелетотопії шляхом виготовлення маркерів спеціальної конструкції, що складається з дерев'яної голки з циркулярною борозною, в якій спіралеподібно намотаний сталевий дріт, залитий епоксидною смолою. Спільними ознаками корисної моделі та прототипу є те, що спеціальні мітки використовують для визначення скелетотопії на оглядовій рентгенограмі. Корисна модель відрізняється від прототипу тим, що має спеціальну конструкцію, менші розміри, є можливість одночасно здійснювати ідентифікацію анатомічних структур препарату та їх препарування; на рентгенограмі можна чітко простежити скелетотопію досліджуваних анатомічних структур у вигляді спіралеподібних тіней відповідно до різної кількості витків маркерів. Теоретичні передумови здійснення способу, що заявляється. Оскільки відомі пристрої для визначення скелетотопії анатомічних структур на оглядових рентгенограмах являють собою рентгеноконтрастні сторонні тіла, які розміщують поблизу досліджуваних анатомічних структур так, щоб тінь від них на рентгенограмах збігалась з певною анатомічною структурою, виникла ідея виготовити рентгеноконтрастну мітку спеціальної конструкції. Даний маркер дозволить візуалізувати положення рентгенонегативних анатомічних структур (внутрішні органи та структури) на фоні рентгенопозитивних (кісткова тканина, контрастовані порожнисті структури). Визначення термінів, які використовуються при описі корисної моделі: рентгеноконтрастні маркери, рентгенографія, скелетотопія. Корисна модель здійснюється наступним чином. Рентгеноконтрастні маркери виготовляють у вигляді спеціальної конструкції: дерев'яна голка завдовжки 2,5 см і діаметром 1,5 мм з циркулярною борозною глибиною 0,25 мм і шириною 3 мм на відстані 1 см від загостреного кінця голки. Навколо голки в борозні спіралеподібно намотаний сталевий дріт діаметром 0,2 мм, залитий епоксидною смолою (кількість витків на кожному маркері різна). Вмонтовані у досліджувані структури маркери на рентгенограмі простежуються у вигляді спіралеподібних тіней, які вказують на координати досліджуваних анатомічних структур. Приклади практичного використання корисної моделі. Рентгеноконтрастні маркери були виготовлені та апробовані при дослідженні скелетотопії жовчного міхура та позапечінкових жовчних проток, сигморектального сегмента, сечового міхура, сечоводів 15 плодів віком 4-6 місяців та 15 новонароджених людини. Одночасно скелетотопію вказаних органів досліджували у 15 плодів віком 4-6 місяців та 15 новонароджених людини за допомогою прототипу. На відміну від прототипу застосування корисної моделі дозволило провести препарування досліджуваних анатомічних структур та чітко визначити їхні координати завдяки малим розмірам та специфічній конструкції міток. Використання прототипу в жодному випадку не дало таких результатів. Технічний результат. Рентгеноконтрастні маркери запропонованої конструкції дозволяють досліджувати скелетотопію відпрепарованих анатомічних структур та чітко визначати їхні координати (форму, розміри та положення); ідентифікувати різні анатомічні структури на оглядовій рентгенограмі завдяки різній кількості витків маркерів; маркери не піддаються корозії. 1 UA 98577 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Рентгеноконтрастні маркери для визначення скелетотопії шляхом виготовлення спеціальних міток, які відрізняються тим, що вони виготовлені у вигляді спеціальної конструкції: дерев'яна голка завдовжки 2,5 см і діаметром 1,5 мм з циркулярною борозною глибиною 0,25 мм і шириною 3 мм на відстані 1 см від загостреного кінця голки; навколо голки в борозні спіралеподібно намотаний сталевий дріт діаметром 0,2 мм і залитий епоксидною смолою (кількість витків сталевого дроту на кожному маркері різна). 10 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
