Пристрій для прибирання сухого сипкого матеріалу

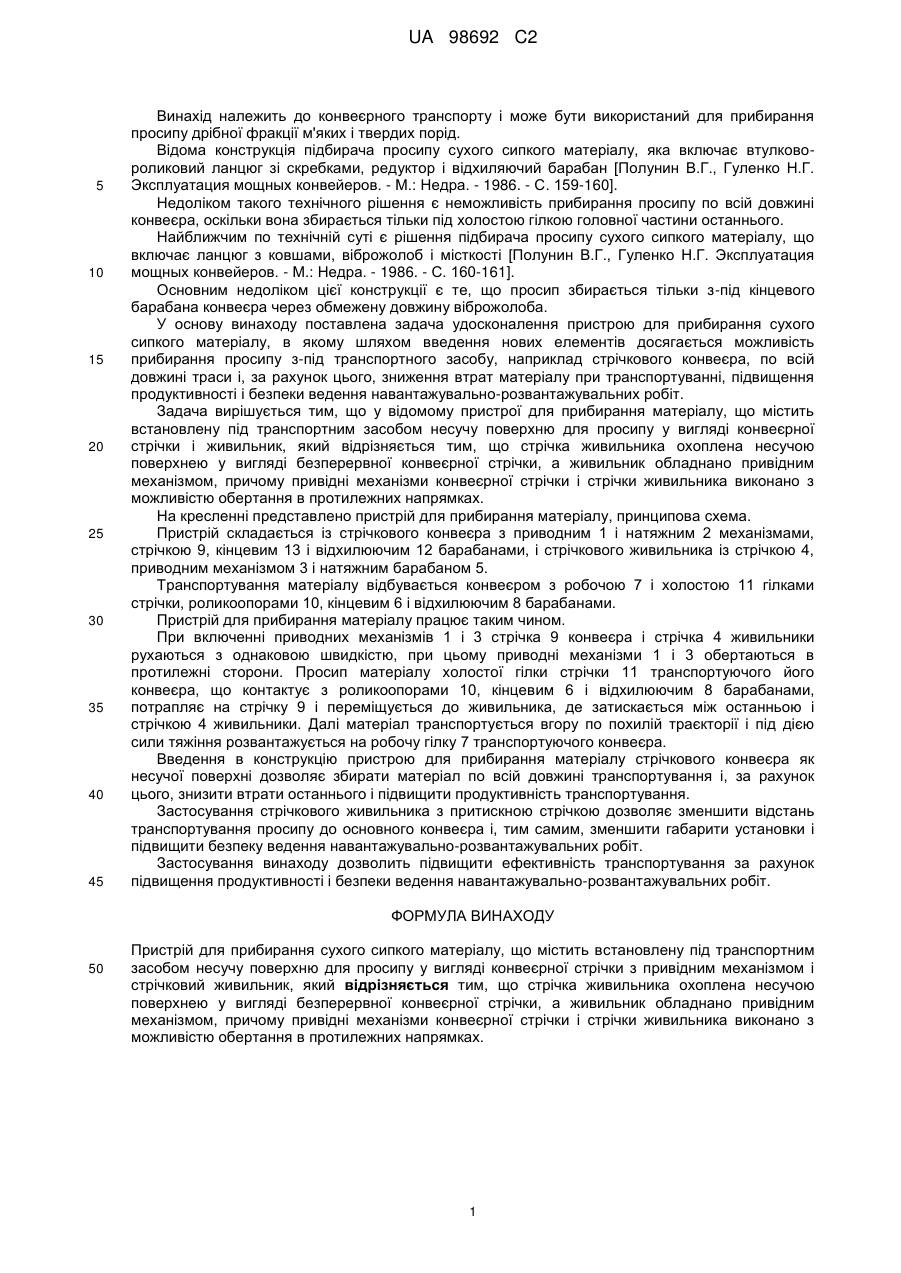

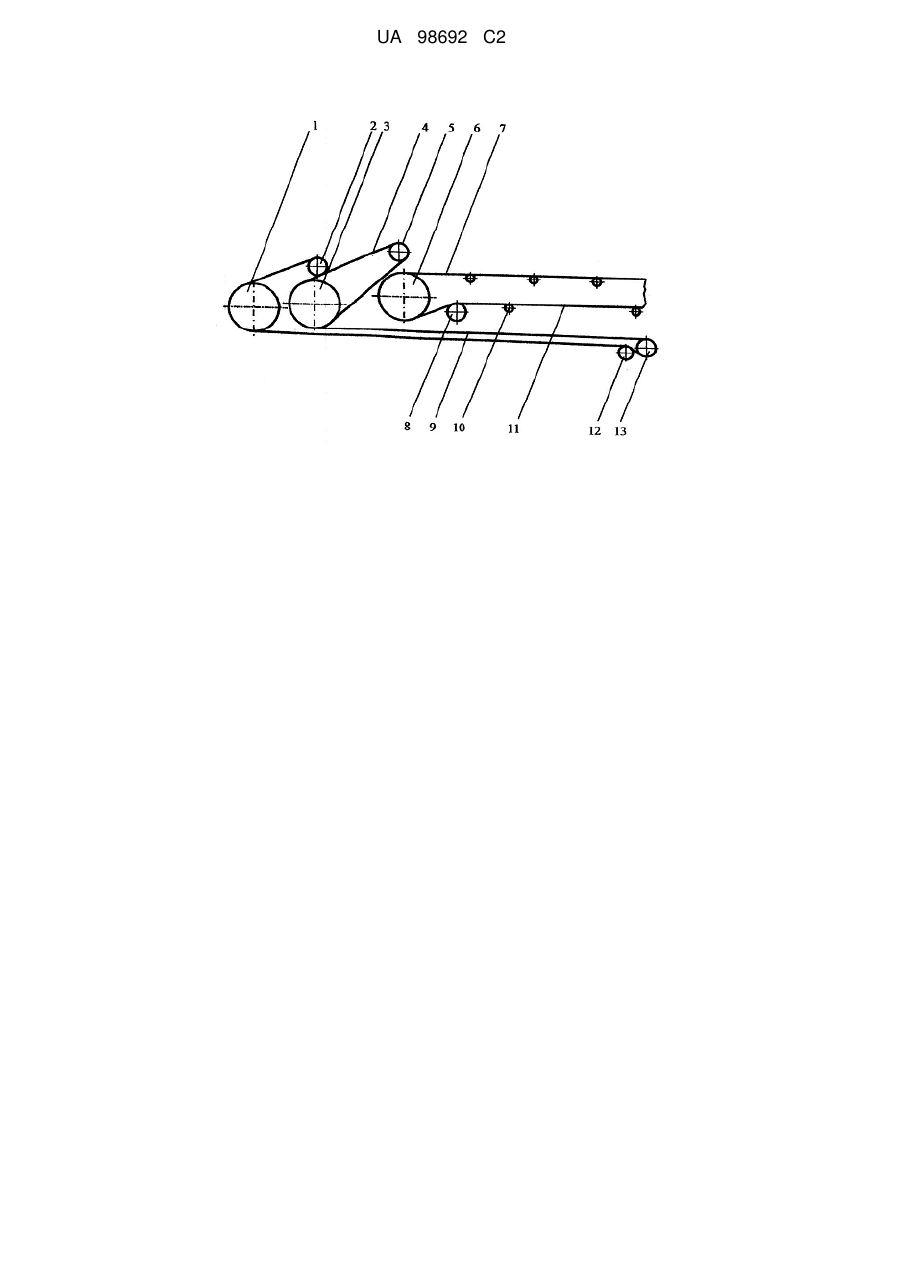

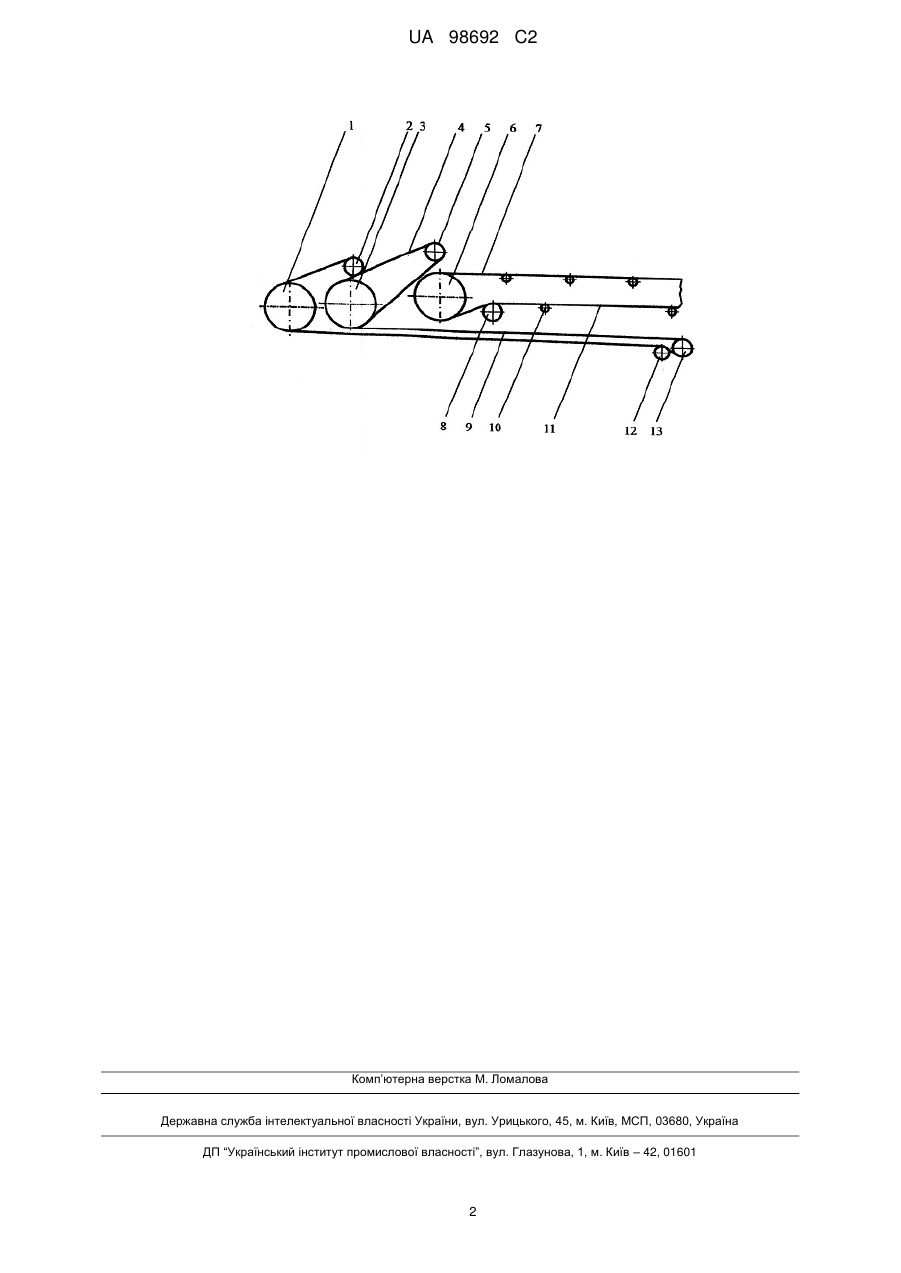

Реферат: Винахід належить до пристроїв для прибирання просипу дрібної фракції м'яких і твердих порід. Пристрій для прибирання сухого сипкого матеріалу містить встановлену під транспортним засобом несучу поверхню для просипу у вигляді конвеєрної стрічки з привідним механізмом і стрічковий живильник. Згідно з винаходом, стрічка живильника охоплена несучою поверхнею у вигляді безперервної конвеєрної стрічки, а живильник обладнано привідним механізмом, причому привідні механізми конвеєрної стрічки і стрічки живильника виконано з можливістю обертання в протилежних напрямках. Винахід забезпечує підвищення продуктивності, надійності та безпеки експлуатації конвеєрного транспорту. UA 98692 C2 (12) UA 98692 C2 UA 98692 C2 5 10 15 20 25 30 35 40 45 Винахід належить до конвеєрного транспорту і може бути використаний для прибирання просипу дрібної фракції м'яких і твердих порід. Відома конструкція підбирача просипу сухого сипкого матеріалу, яка включає втулковороликовий ланцюг зі скребками, редуктор і відхиляючий барабан [Полунин В.Г., Гуленко Н.Г. Эксплуатация мощных конвейеров. - Μ.: Недра. - 1986. - С. 159-160]. Недоліком такого технічного рішення є неможливість прибирання просипу по всій довжині конвеєра, оскільки вона збирається тільки під холостою гілкою головної частини останнього. Найближчим по технічній суті є рішення підбирача просипу сухого сипкого матеріалу, що включає ланцюг з ковшами, віброжолоб і місткості [Полунин В.Г., Гуленко Н.Г. Эксплуатация мощных конвейеров. - Μ.: Недра. - 1986. - С. 160-161]. Основним недоліком цієї конструкції є те, що просип збирається тільки з-під кінцевого барабана конвеєра через обмежену довжину віброжолоба. У основу винаходу поставлена задача удосконалення пристрою для прибирання сухого сипкого матеріалу, в якому шляхом введення нових елементів досягається можливість прибирання просипу з-під транспортного засобу, наприклад стрічкового конвеєра, по всій довжині траси і, за рахунок цього, зниження втрат матеріалу при транспортуванні, підвищення продуктивності і безпеки ведення навантажувально-розвантажувальних робіт. Задача вирішується тим, що у відомому пристрої для прибирання матеріалу, що містить встановлену під транспортним засобом несучу поверхню для просипу у вигляді конвеєрної стрічки і живильник, який відрізняється тим, що стрічка живильника охоплена несучою поверхнею у вигляді безперервної конвеєрної стрічки, а живильник обладнано привідним механізмом, причому привідні механізми конвеєрної стрічки і стрічки живильника виконано з можливістю обертання в протилежних напрямках. На кресленні представлено пристрій для прибирання матеріалу, принципова схема. Пристрій складається із стрічкового конвеєра з приводним 1 і натяжним 2 механізмами, стрічкою 9, кінцевим 13 і відхилюючим 12 барабанами, і стрічкового живильника із стрічкою 4, приводним механізмом 3 і натяжним барабаном 5. Транспортування матеріалу відбувається конвеєром з робочою 7 і холостою 11 гілками стрічки, роликоопорами 10, кінцевим 6 і відхилюючим 8 барабанами. Пристрій для прибирання матеріалу працює таким чином. При включенні приводних механізмів 1 і 3 стрічка 9 конвеєра і стрічка 4 живильники рухаються з однаковою швидкістю, при цьому приводні механізми 1 і 3 обертаються в протилежні сторони. Просип матеріалу холостої гілки стрічки 11 транспортуючого його конвеєра, що контактує з роликоопорами 10, кінцевим 6 і відхилюючим 8 барабанами, потрапляє на стрічку 9 і переміщується до живильника, де затискається між останньою і стрічкою 4 живильники. Далі матеріал транспортується вгору по похилій траєкторії і під дією сили тяжіння розвантажується на робочу гілку 7 транспортуючого конвеєра. Введення в конструкцію пристрою для прибирання матеріалу стрічкового конвеєра як несучої поверхні дозволяє збирати матеріал по всій довжині транспортування і, за рахунок цього, знизити втрати останнього і підвищити продуктивність транспортування. Застосування стрічкового живильника з притискною стрічкою дозволяє зменшити відстань транспортування просипу до основного конвеєра і, тим самим, зменшити габарити установки і підвищити безпеку ведення навантажувально-розвантажувальних робіт. Застосування винаходу дозволить підвищити ефективність транспортування за рахунок підвищення продуктивності і безпеки ведення навантажувально-розвантажувальних робіт. ФОРМУЛА ВИНАХОДУ 50 Пристрій для прибирання сухого сипкого матеріалу, що містить встановлену під транспортним засобом несучу поверхню для просипу у вигляді конвеєрної стрічки з привідним механізмом і стрічковий живильник, який відрізняється тим, що стрічка живильника охоплена несучою поверхнею у вигляді безперервної конвеєрної стрічки, а живильник обладнано привідним механізмом, причому привідні механізми конвеєрної стрічки і стрічки живильника виконано з можливістю обертання в протилежних напрямках. 1 UA 98692 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
