Спосіб контролю технічного стану насоса підживлення аксіально-поршневої гідромашини

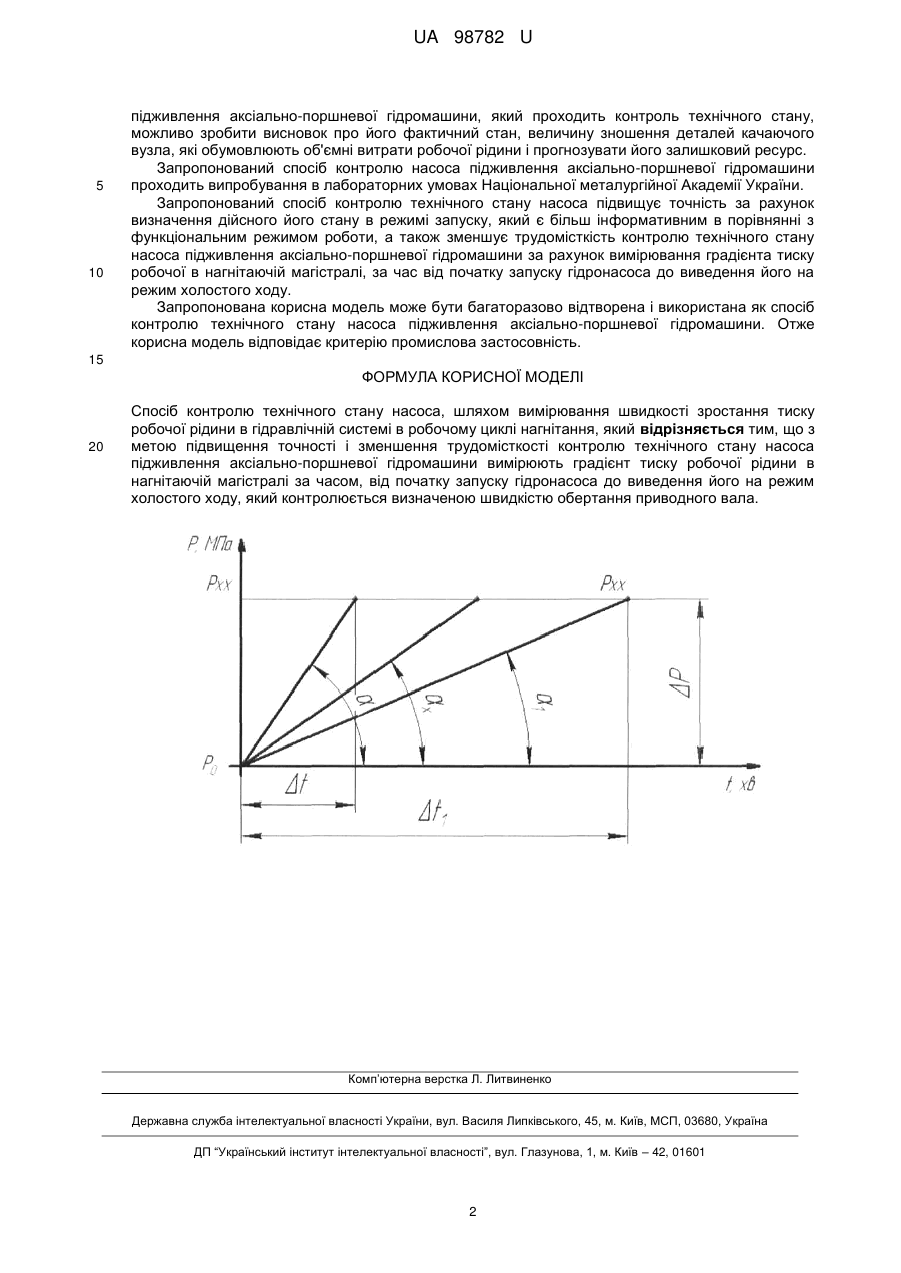

Реферат: Спосіб контролю технічного стану насоса, шляхом вимірювання швидкості зростання тиску робочої рідини в гідравлічній системі в робочому циклі нагнітання, причому з метою підвищення точності і зменшення трудомісткості контролю технічного стану насоса підживлення аксіальнопоршневої гідромашини вимірюють градієнт тиску робочої рідини в нагнітаючій магістралі за часом, від початку запуску гідронасоса до виведення його на режим холостого ходу, який контролюється визначеною швидкістю обертання приводного вала. UA 98782 U (54) СПОСІБ КОНТРОЛЮ ТЕХНІЧНОГО СТАНУ НАСОСА ПІДЖИВЛЕННЯ АКСІАЛЬНО-ПОРШНЕВОЇ ГІДРОМАШИНИ UA 98782 U UA 98782 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області випробувальної техніки і може знайти застосування при контролюванні технічного стану насоса підживлення аксіально-поршневої гідромашини. Відомий спосіб визначення технічного стану насоса підживлення аксіально-поршневої гідромашини, який включає забірну магістраль, напірний канал та запобіжний клапан, шляхом вимірювання дійсної подачі робочої рідини (Ачкасов К.А., Вегера В.П. Справочник начинающего слесаря: Ремонт и регулирование приборов системы питания и гидросистемы тракторов, автомобилей, комбайнов. - 2-е изд., перераб. и доп. - М.: Агропромиздат, 1987. - С. 343). Недоліком даного способу є значна тривалість контрольних робіт, яка обумовлюється часом виведення насоса підживлення на робочий режим для контролю його технічного стану, а також трудомісткість монтажно-технологічних робіт, яка обумовлюється додатковим регулюванням запобіжного клапана (встановленням додаткової регулювальної шайби). Більш близьким по технічній суті і результату є спосіб контролю технічного стану насоса шляхом вимірювання швидкості зростання тиску в гідравлічній системі в робочому циклі насоса при нагнітанні робочої рідини (А.С. СССР № 1622628, кл. F04В 51/00, опубл. в 1991). Недоліком даного способу є те, що контроль технічного стану насоса проводиться в робочому режимі, що не дає можливості проконтролювати технічний стан насоса, об'ємні витрати робочої рідини в якому не забезпечують вихід насоса на робочий режим. Крім цього для насосів, технічний стан яких забезпечує вихід на робочий режим, при визначенні їх технічного стану також зростає трудомісткість контрольних робіт, обумовлених алгоритмом. Технічною задачею, що вирішується заявленим способом на корисну модель, є підвищення точності і зменшення трудомісткості контролю технічного стану насоса підживлення аксіальнопоршневої гідромашини. Цей технічний результат досягається тим, що вимірюють градієнт тиску робочої рідини в нагнітаючій магістралі за часом, від початку запуску гідронасоса до виведення його на режим холостого ходу, який контролюється визначеною швидкістю обертання приводного вала. Загальною ознакою продукту, що заявляється, є контроль градієнта тиску робочої рідини в нагнітаючій магістралі насоса. Відмінною ознакою продукту, що заявляється, є те, що проводять контроль градієнта тиску робочої рідини в нагнітаючій магістралі за часом, від початку запуску гідронасоса до виведення його на режим холостого ходу, який контролюється визначеною швидкістю обертання приводного вала. Корисна модель пояснюється графічно, де на кресленні показана залежність зміни тиску робочої рідини в нагнітаючій магістралі за часом, при контролі технічного стану насоса підживлення аксіально-поршневої гідромашини, запропонованим способом. Суть способу. В запропонованому способі як еталонні насоси підживлення аксіально-поршневої гідромашини вибирають два: один новий, який не був в експлуатації, другий, що знаходився в експлуатації, але за об'ємними витратами не досяг граничного значення. На обох насосах встановлюють еталонні запобіжні клапани для забезпечення тиску робочої рідини у нагнітаючій магістралі не менше Рн=1,44±0,01 МПа і проводять вимірювання зміни тиску робочої рідини в нагнітаючій магістралі ΔРн за часом, від початку запуску гідронасоса до виведення його на режим холостого ходу, який контролюється визначеною швидкістю обертання приводного вала. Нехай на новому насосі підживлення за час Δt від початку запуску гідронасоса до виведення його на режим холостого ходу тиск змінився з величини нульового тиску - Р0 до тиску холостого ходу - РXX. Величина P буде характеризувати зміну тиску робочої рідини в нагнітаючій t магістралі гідронасоса, яка знаходиться в функціональній залежності від структурних параметрів технічного стану качаючого вузла насоса підживлення, які закладені в його конструкцію і обумовлюють визначені об'ємні витрати. Для насоса підживлення аксіально-поршневої гідромашини, який знаходився в експлуатації, структурні параметри технічного стану якого змінились в сторону збільшення (в результаті зношення деталей) і обумовили зростання об'ємних витрат, тиск зміниться з величини Р0 до величини дійсного тиску Рхх за інтервал часу Δt1 і характеризуватиме зміну тиску буде величина P P , при цьому градієнт й tan 1  P . tan   t t1 t1 Градієнт тиску робочої рідини в нагнітаючій магістралі за час, від початку запуску гідронасоса до виведення його на режим холостого ходу, який контролюється визначеною швидкістю обертання приводного вала, становиться основним критерієм в аналізі технічного стану насоса підживлення аксіально-поршневої гідромашини. По величині αх для насоса 1 UA 98782 U 5 10 підживлення аксіально-поршневої гідромашини, який проходить контроль технічного стану, можливо зробити висновок про його фактичний стан, величину зношення деталей качаючого вузла, які обумовлюють об'ємні витрати робочої рідини і прогнозувати його залишковий ресурс. Запропонований спосіб контролю насоса підживлення аксіально-поршневої гідромашини проходить випробування в лабораторних умовах Національної металургійної Академії України. Запропонований спосіб контролю технічного стану насоса підвищує точність за рахунок визначення дійсного його стану в режимі запуску, який є більш інформативним в порівнянні з функціональним режимом роботи, а також зменшує трудомісткість контролю технічного стану насоса підживлення аксіально-поршневої гідромашини за рахунок вимірювання градієнта тиску робочої в нагнітаючій магістралі, за час від початку запуску гідронасоса до виведення його на режим холостого ходу. Запропонована корисна модель може бути багаторазово відтворена і використана як спосіб контролю технічного стану насоса підживлення аксіально-поршневої гідромашини. Отже корисна модель відповідає критерію промислова застосовність. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб контролю технічного стану насоса, шляхом вимірювання швидкості зростання тиску робочої рідини в гідравлічній системі в робочому циклі нагнітання, який відрізняється тим, що з метою підвищення точності і зменшення трудомісткості контролю технічного стану насоса підживлення аксіально-поршневої гідромашини вимірюють градієнт тиску робочої рідини в нагнітаючій магістралі за часом, від початку запуску гідронасоса до виведення його на режим холостого ходу, який контролюється визначеною швидкістю обертання приводного вала. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
