Насос підживлення аксіально-поршневої гідромашини

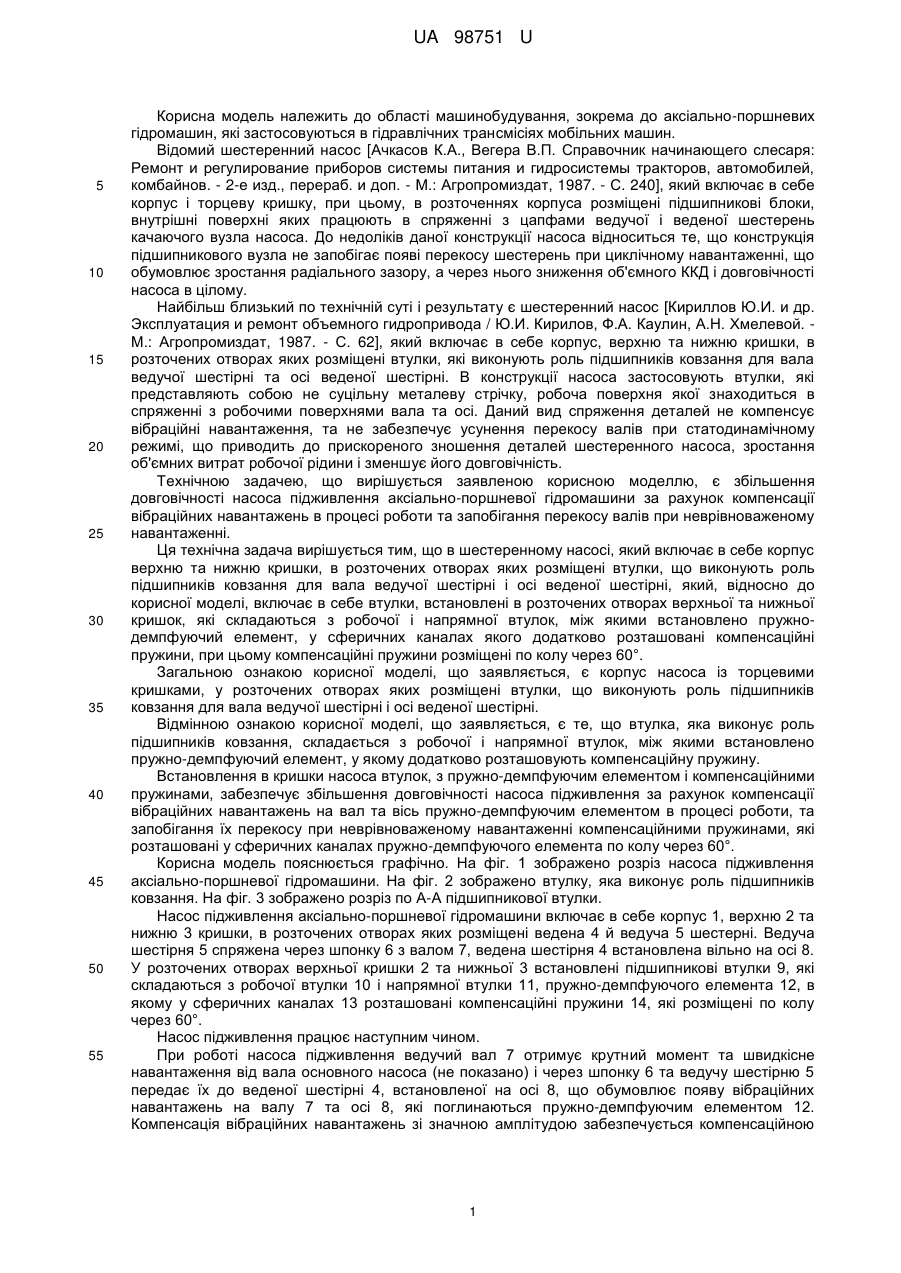

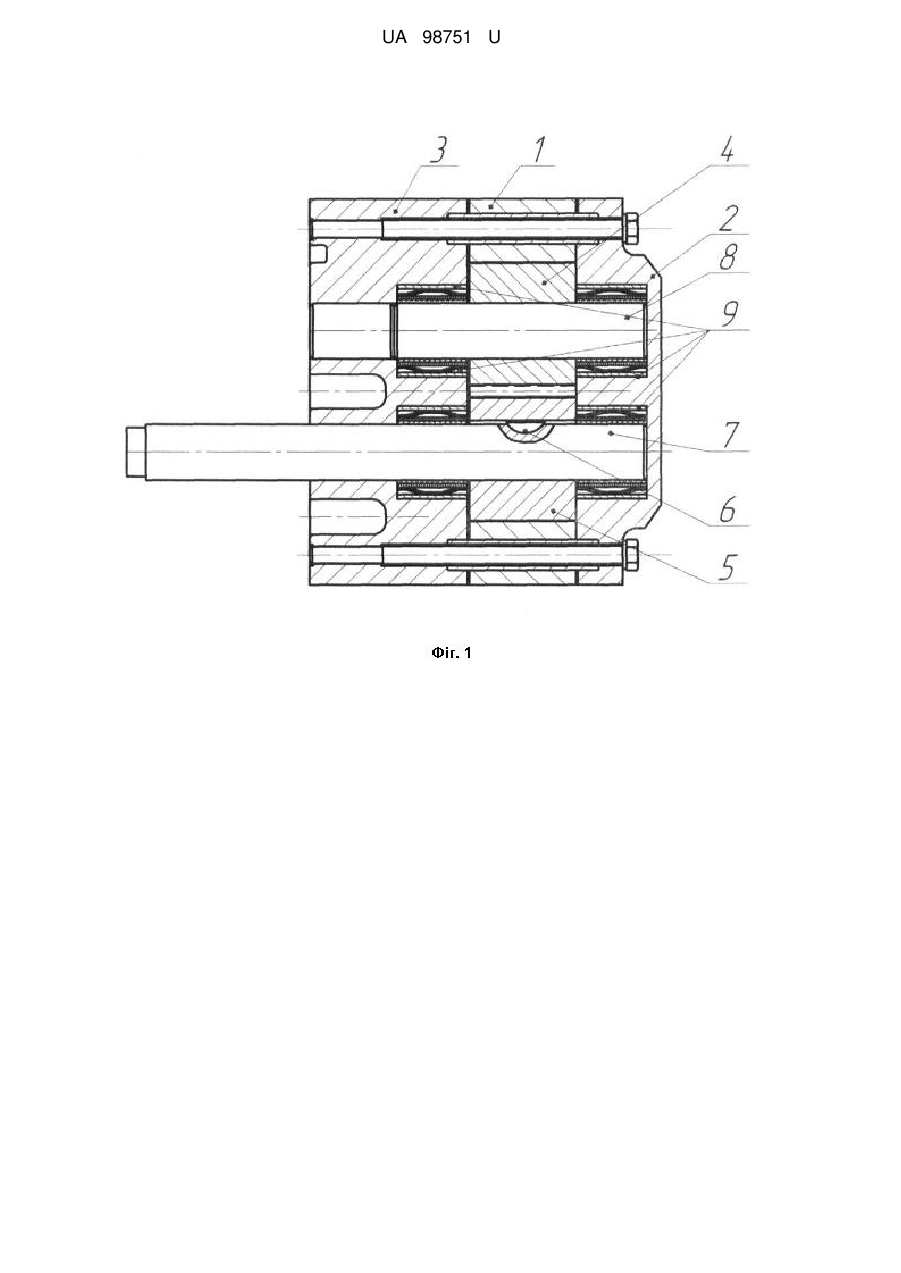

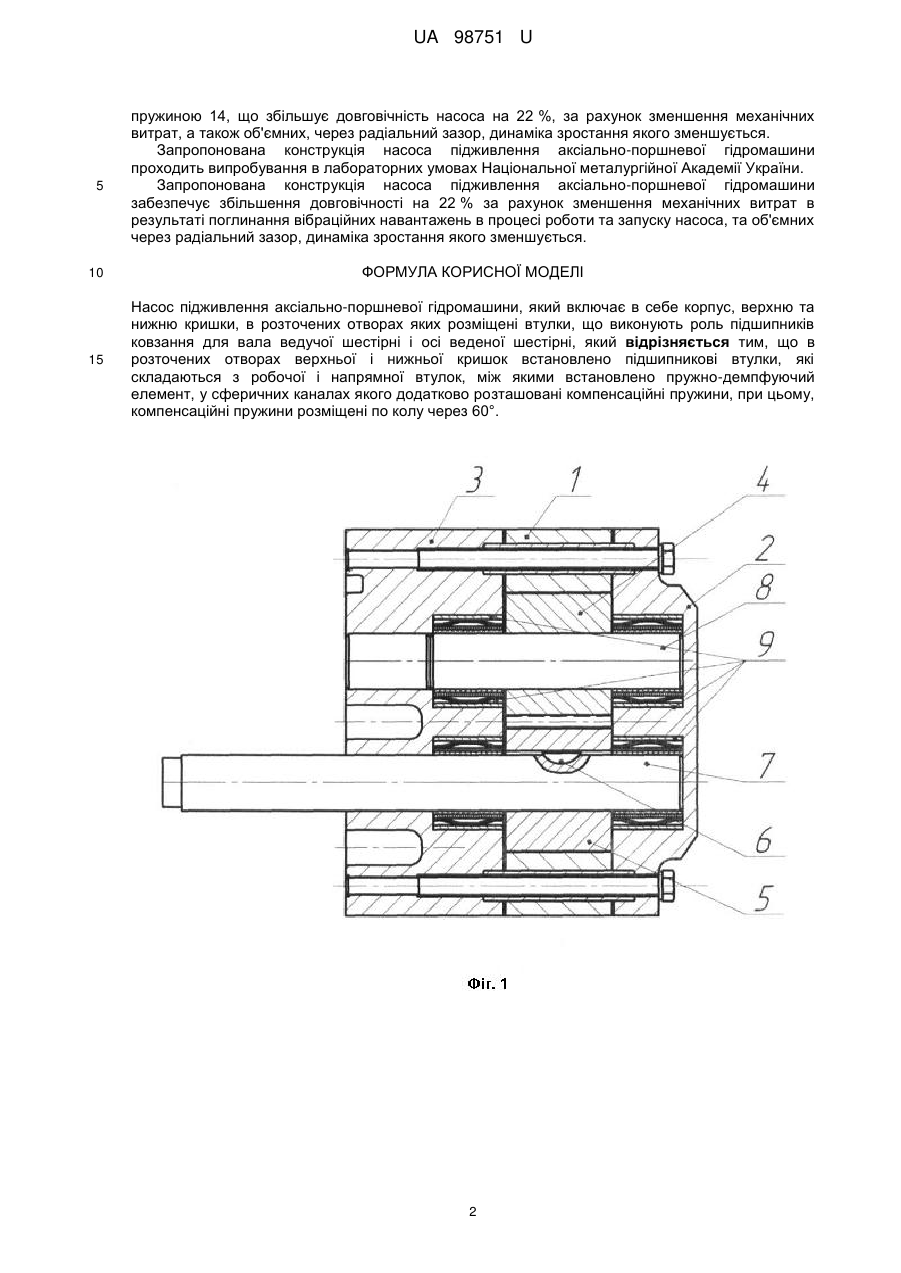

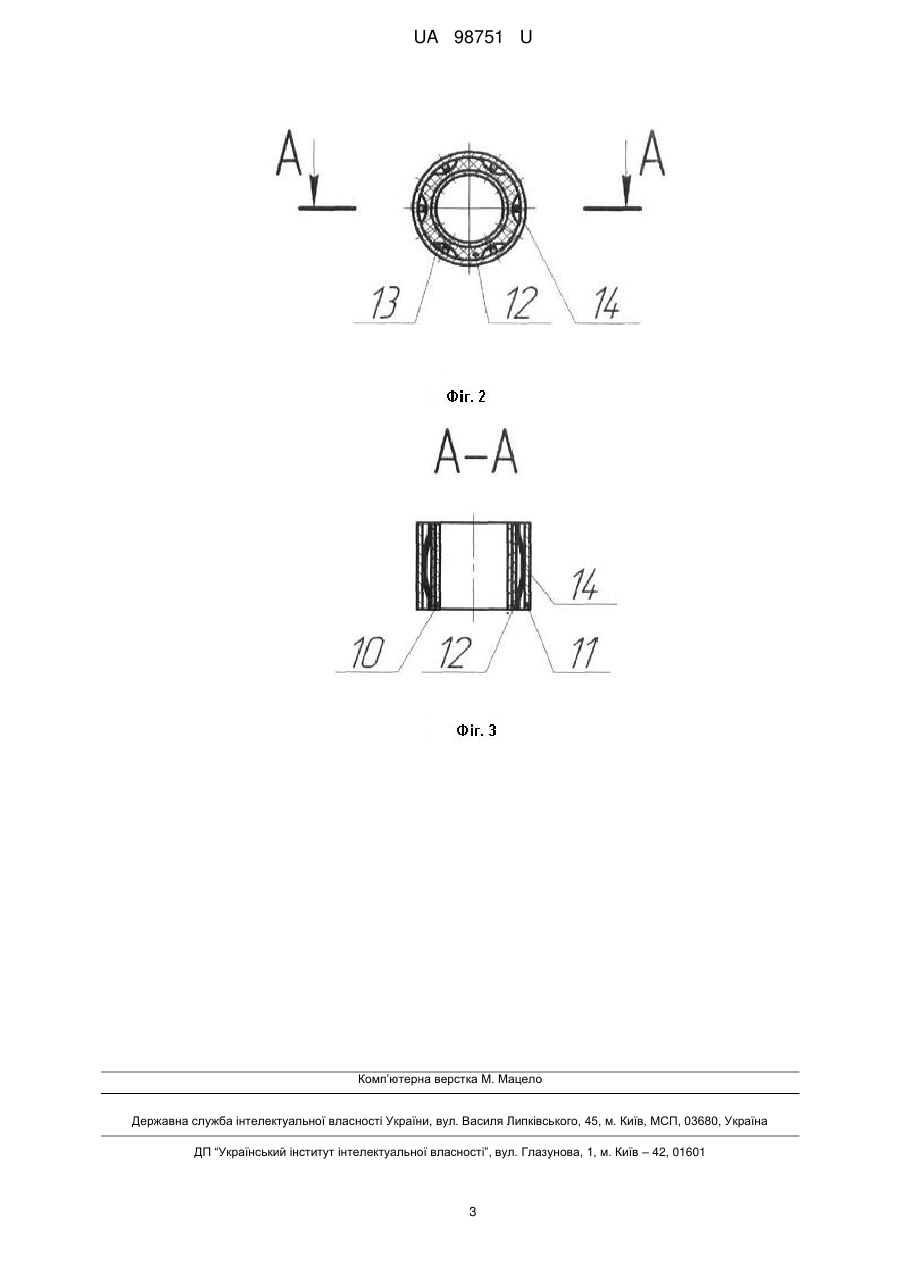

Реферат: Насос підживлення аксіально-поршневої гідромашини включає в себе корпус, верхню та нижню кришки, в розточених отворах яких розміщені втулки, що виконують роль підшипників ковзання для вала ведучої шестірні і осі веденої шестірні. В розточених отворах верхньої і нижньої кришок встановлено підшипникові втулки, які складаються з робочої і напрямної втулок, між якими встановлено пружно-демпфуючий елемент, у сферичних каналах якого додатково розташовані компенсаційні пружини. Компенсаційні пружини розміщені по колу через 60°. UA 98751 U (54) НАСОС ПІДЖИВЛЕННЯ АКСІАЛЬНО-ПОРШНЕВОЇ ГІДРОМАШИНИ UA 98751 U UA 98751 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, зокрема до аксіально-поршневих гідромашин, які застосовуються в гідравлічних трансмісіях мобільних машин. Відомий шестеренний насос [Ачкасов К.А., Вегера В.П. Справочник начинающего слесаря: Ремонт и регулирование приборов системы питания и гидросистемы тракторов, автомобилей, комбайнов. - 2-е изд., перераб. и доп. - М.: Агропромиздат, 1987. - С. 240], який включає в себе корпус і торцеву кришку, при цьому, в розточеннях корпуса розміщені підшипникові блоки, внутрішні поверхні яких працюють в спряженні з цапфами ведучої і веденої шестерень качаючого вузла насоса. До недоліків даної конструкції насоса відноситься те, що конструкція підшипникового вузла не запобігає появі перекосу шестерень при циклічному навантаженні, що обумовлює зростання радіального зазору, а через нього зниження об'ємного ККД і довговічності насоса в цілому. Найбільш близький по технічній суті і результату є шестеренний насос [Кириллов Ю.И. и др. Эксплуатация и ремонт объемного гидропривода / Ю.И. Кирилов, Ф.А. Каулин, А.Н. Хмелевой. М.: Агропромиздат, 1987. - С. 62], який включає в себе корпус, верхню та нижню кришки, в розточених отворах яких розміщені втулки, які виконують роль підшипників ковзання для вала ведучої шестірні та осі веденої шестірні. В конструкції насоса застосовують втулки, які представляють собою не суцільну металеву стрічку, робоча поверхня якої знаходиться в спряженні з робочими поверхнями вала та осі. Даний вид спряження деталей не компенсує вібраційні навантаження, та не забезпечує усунення перекосу валів при статодинамічному режимі, що приводить до прискореного зношення деталей шестеренного насоса, зростання об'ємних витрат робочої рідини і зменшує його довговічність. Технічною задачею, що вирішується заявленою корисною моделлю, є збільшення довговічності насоса підживлення аксіально-поршневої гідромашини за рахунок компенсації вібраційних навантажень в процесі роботи та запобігання перекосу валів при неврівноваженому навантаженні. Ця технічна задача вирішується тим, що в шестеренному насосі, який включає в себе корпус верхню та нижню кришки, в розточених отворах яких розміщені втулки, що виконують роль підшипників ковзання для вала ведучої шестірні і осі веденої шестірні, який, відносно до корисної моделі, включає в себе втулки, встановлені в розточених отворах верхньої та нижньої кришок, які складаються з робочої і напрямної втулок, між якими встановлено пружнодемпфуючий елемент, у сферичних каналах якого додатково розташовані компенсаційні пружини, при цьому компенсаційні пружини розміщені по колу через 60°. Загальною ознакою корисної моделі, що заявляється, є корпус насоса із торцевими кришками, у розточених отворах яких розміщені втулки, що виконують роль підшипників ковзання для вала ведучої шестірні і осі веденої шестірні. Відмінною ознакою корисної моделі, що заявляється, є те, що втулка, яка виконує роль підшипників ковзання, складається з робочої і напрямної втулок, між якими встановлено пружно-демпфуючий елемент, у якому додатково розташовують компенсаційну пружину. Встановлення в кришки насоса втулок, з пружно-демпфуючим елементом і компенсаційними пружинами, забезпечує збільшення довговічності насоса підживлення за рахунок компенсації вібраційних навантажень на вал та вісь пружно-демпфуючим елементом в процесі роботи, та запобігання їх перекосу при неврівноваженому навантаженні компенсаційними пружинами, які розташовані у сферичних каналах пружно-демпфуючого елемента по колу через 60°. Корисна модель пояснюється графічно. На фіг. 1 зображено розріз насоса підживлення аксіально-поршневої гідромашини. На фіг. 2 зображено втулку, яка виконує роль підшипників ковзання. На фіг. 3 зображено розріз по А-А підшипникової втулки. Насос підживлення аксіально-поршневої гідромашини включає в себе корпус 1, верхню 2 та нижню 3 кришки, в розточених отворах яких розміщені ведена 4 й ведуча 5 шестерні. Ведуча шестірня 5 спряжена через шпонку 6 з валом 7, ведена шестірня 4 встановлена вільно на осі 8. У розточених отворах верхньої кришки 2 та нижньої 3 встановлені підшипникові втулки 9, які складаються з робочої втулки 10 і напрямної втулки 11, пружно-демпфуючого елемента 12, в якому у сферичних каналах 13 розташовані компенсаційні пружини 14, які розміщені по колу через 60°. Насос підживлення працює наступним чином. При роботі насоса підживлення ведучий вал 7 отримує крутний момент та швидкісне навантаження від вала основного насоса (не показано) і через шпонку 6 та ведучу шестірню 5 передає їх до веденої шестірні 4, встановленої на осі 8, що обумовлює появу вібраційних навантажень на валу 7 та осі 8, які поглинаються пружно-демпфуючим елементом 12. Компенсація вібраційних навантажень зі значною амплітудою забезпечується компенсаційною 1 UA 98751 U 5 пружиною 14, що збільшує довговічність насоса на 22 %, за рахунок зменшення механічних витрат, а також об'ємних, через радіальний зазор, динаміка зростання якого зменшується. Запропонована конструкція насоса підживлення аксіально-поршневої гідромашини проходить випробування в лабораторних умовах Національної металургійної Академії України. Запропонована конструкція насоса підживлення аксіально-поршневої гідромашини забезпечує збільшення довговічності на 22 % за рахунок зменшення механічних витрат в результаті поглинання вібраційних навантажень в процесі роботи та запуску насоса, та об'ємних через радіальний зазор, динаміка зростання якого зменшується. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Насос підживлення аксіально-поршневої гідромашини, який включає в себе корпус, верхню та нижню кришки, в розточених отворах яких розміщені втулки, що виконують роль підшипників ковзання для вала ведучої шестірні і осі веденої шестірні, який відрізняється тим, що в розточених отворах верхньої і нижньої кришок встановлено підшипникові втулки, які складаються з робочої і напрямної втулок, між якими встановлено пружно-демпфуючий елемент, у сферичних каналах якого додатково розташовані компенсаційні пружини, при цьому, компенсаційні пружини розміщені по колу через 60°. 2 UA 98751 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
