Спосіб виготовлення розгорток картонного паковання та пристрій для його реалізації

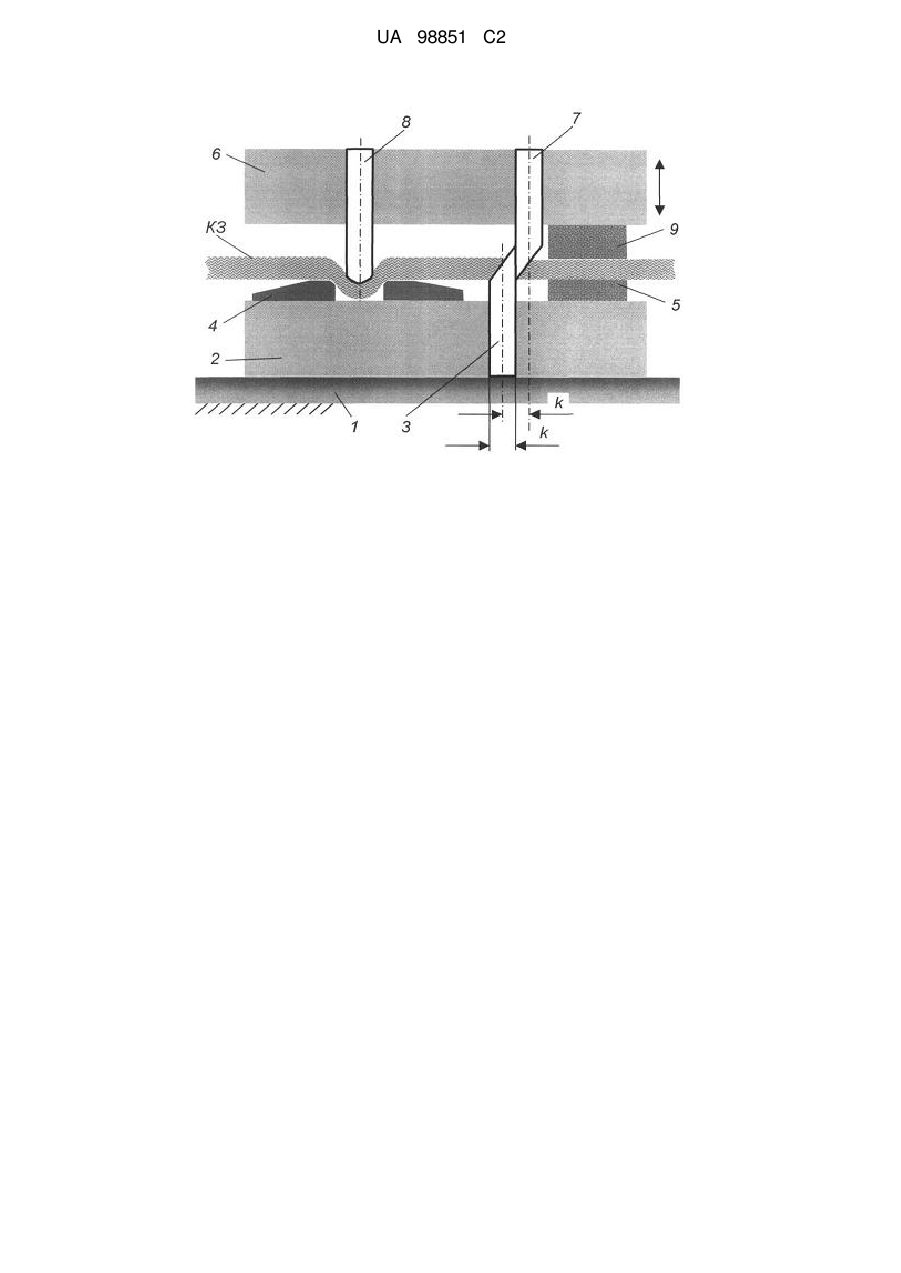

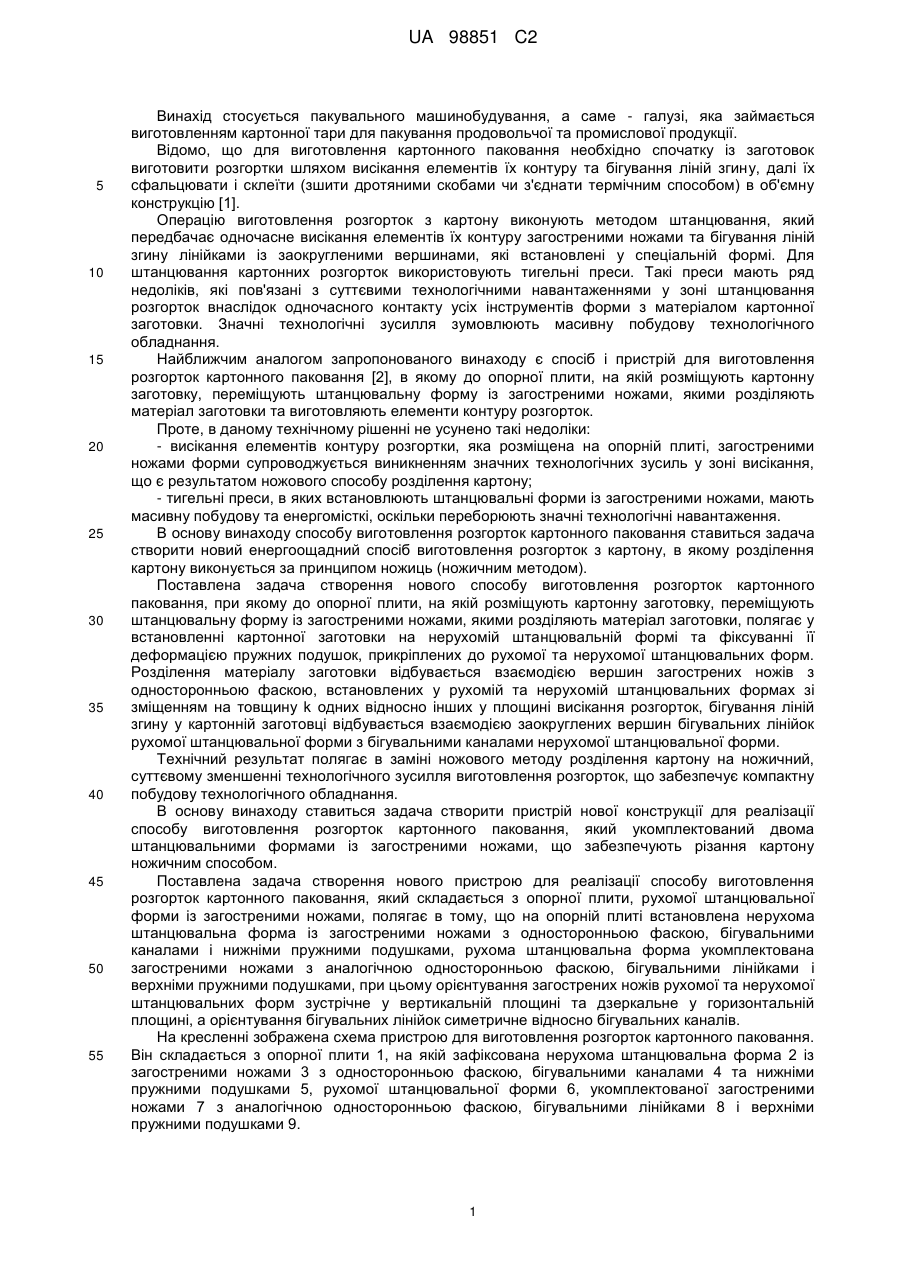

Реферат: Спосіб виготовлення розгорток картонного паковання передбачає фіксування пружними подушками картонної заготовки, а розділення матеріалу заготовки відбувається взаємодією вершин загострених ножів з односторонньою фаскою. Пристрій для виготовлення розгорток картонного паковання призначений для впровадження у виробництво тари з картону, складається з опорної плити, на якій зафіксована нерухома штанцювальна форма із загостреними ножами, бігувальними каналами та пружними подушками, та рухомої штанцювальної форми, укомплектованої аналогічними загостреними ножами, бігувальними лінійками. UA 98851 C2 (12) UA 98851 C2 UA 98851 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується пакувального машинобудування, а саме - галузі, яка займається виготовленням картонної тари для пакування продовольчої та промислової продукції. Відомо, що для виготовлення картонного паковання необхідно спочатку із заготовок виготовити розгортки шляхом висікання елементів їх контуру та бігування ліній згину, далі їх сфальцювати і склеїти (зшити дротяними скобами чи з'єднати термічним способом) в об'ємну конструкцію [1]. Операцію виготовлення розгорток з картону виконують методом штанцювання, який передбачає одночасне висікання елементів їх контуру загостреними ножами та бігування ліній згину лінійками із заокругленими вершинами, які встановлені у спеціальній формі. Для штанцювання картонних розгорток використовують тигельні преси. Такі преси мають ряд недоліків, які пов'язані з суттєвими технологічними навантаженнями у зоні штанцювання розгорток внаслідок одночасного контакту усіх інструментів форми з матеріалом картонної заготовки. Значні технологічні зусилля зумовлюють масивну побудову технологічного обладнання. Найближчим аналогом запропонованого винаходу є спосіб і пристрій для виготовлення розгорток картонного паковання [2], в якому до опорної плити, на якій розміщують картонну заготовку, переміщують штанцювальну форму із загостреними ножами, якими розділяють матеріал заготовки та виготовляють елементи контуру розгорток. Проте, в даному технічному рішенні не усунено такі недоліки: - висікання елементів контуру розгортки, яка розміщена на опорній плиті, загостреними ножами форми супроводжується виникненням значних технологічних зусиль у зоні висікання, що є результатом ножового способу розділення картону; - тигельні преси, в яких встановлюють штанцювальні форми із загостреними ножами, мають масивну побудову та енергомісткі, оскільки переборюють значні технологічні навантаження. В основу винаходу способу виготовлення розгорток картонного паковання ставиться задача створити новий енергоощадний спосіб виготовлення розгорток з картону, в якому розділення картону виконується за принципом ножиць (ножичним методом). Поставлена задача створення нового способу виготовлення розгорток картонного паковання, при якому до опорної плити, на якій розміщують картонну заготовку, переміщують штанцювальну форму із загостреними ножами, якими розділяють матеріал заготовки, полягає у встановленні картонної заготовки на нерухомій штанцювальній формі та фіксуванні її деформацією пружних подушок, прикріплених до рухомої та нерухомої штанцювальних форм. Розділення матеріалу заготовки відбувається взаємодією вершин загострених ножів з односторонньою фаскою, встановлених у рухомій та нерухомій штанцювальних формах зі зміщенням на товщину k одних відносно інших у площині висікання розгорток, бігування ліній згину у картонній заготовці відбувається взаємодією заокруглених вершин бігувальних лінійок рухомої штанцювальної форми з бігувальними каналами нерухомої штанцювальної форми. Технічний результат полягає в заміні ножового методу розділення картону на ножичний, суттєвому зменшенні технологічного зусилля виготовлення розгорток, що забезпечує компактну побудову технологічного обладнання. В основу винаходу ставиться задача створити пристрій нової конструкції для реалізації способу виготовлення розгорток картонного паковання, який укомплектований двома штанцювальними формами із загостреними ножами, що забезпечують різання картону ножичним способом. Поставлена задача створення нового пристрою для реалізації способу виготовлення розгорток картонного паковання, який складається з опорної плити, рухомої штанцювальної форми із загостреними ножами, полягає в тому, що на опорній плиті встановлена нерухома штанцювальна форма із загостреними ножами з односторонньою фаскою, бігувальними каналами і нижніми пружними подушками, рухома штанцювальна форма укомплектована загостреними ножами з аналогічною односторонньою фаскою, бігувальними лінійками і верхніми пружними подушками, при цьому орієнтування загострених ножів рухомої та нерухомої штанцювальних форм зустрічне у вертикальній площині та дзеркальне у горизонтальній площині, а орієнтування бігувальних лінійок симетричне відносно бігувальних каналів. На кресленні зображена схема пристрою для виготовлення розгорток картонного паковання. Він складається з опорної плити 1, на якій зафіксована нерухома штанцювальна форма 2 із загостреними ножами 3 з односторонньою фаскою, бігувальними каналами 4 та нижніми пружними подушками 5, рухомої штанцювальної форми 6, укомплектованої загостреними ножами 7 з аналогічною односторонньою фаскою, бігувальними лінійками 8 і верхніми пружними подушками 9. 1 UA 98851 C2 5 10 Пристрій працює таким чином. Картонну заготовку КЗ встановлюють на нижні пружні подушки 5, які у недеформованому стані виступають над загостреними ножами 3 нерухомої штанцювальної форми 2. Внаслідок вертикального переміщення вниз рухомої штанцювальної форми 6 картонна заготовка КЗ затискується нижніми 5 та верхніми 9 пружними подушками, загострені ножі 3 та 7 врізаються в матеріал заготовки, розділяють картон ножичним різанням, а бігувальні лінійки 8 рухомої штанцювальної форми 6 ущільненням вузької смужки картону в каналі 4 формують лінії згину. Протягом холостого ходу рухомої штанцювальної форми 6 загострені ножі 7 та бігувальні лінійки 8 піднімаються вверх, а нижні пружні подушки 5 виштовхують відштанцьовану картонну розгортку. Джерела інформації: 1. Шредер В. Л., Пилипенко С. Ф. Упаковка из картона. - К.: ИАЦ "Упаковка", 2004. 2. Германиес Эрих. Справочная книга технолога-полиграфиста. - М.: Книга, 1982. - с. 264. ФОРМУЛА ВИНАХОДУ 15 20 25 30 1. Спосіб виготовлення розгорток картонного паковання, при якому до опорної плити, на якій розміщують картонну заготовку, переміщують рухому штанцювальну форму із загостреними ножами, якими розділяють матеріал заготовки, який відрізняється тим, що картонну заготовку встановлюють на нерухомій штанцювальній формі, фіксують деформацією пружних подушок, прикріплених до рухомої та нерухомої штанцювальних форм, а розділення матеріалу заготовки відбувається взаємодією вершин загострених ножів з односторонньою фаскою, встановлених у рухомій та нерухомій штанцювальних формах зі зміщенням на товщину k одних відносно інших у площині висікання розгорток, бігування ліній згину в картонних заготовках відбувається взаємодією заокруглених вершин бігувальних лінійок рухомої штанцювальної форми з бігувальними каналами нерухомої штанцювальної форми. 2. Пристрій для виготовлення розгорток картонного паковання, який складається з опорної плити, рухомої штанцювальної форми із загостреними ножами, який відрізняється тим, що на опорній плиті встановлена нерухома штанцювальна форма із загостреними ножами з односторонньою фаскою, бігувальними каналами і нижніми пружними подушками, рухома штанцювальна форма укомплектована загостреними ножами з аналогічною односторонньою фаскою, бігувальними лінійками і верхніми пружними подушками, при цьому орієнтування загострених ножів рухомої та нерухомої штанцювальних форм зустрічне у вертикальній площині та дзеркальне у горизонтальній площині, а орієнтування бігувальних лінійок симетричне відносно бігувальних каналів. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
