Тест-об’єкт для контролювання роздільної здатності растрових скануючих пристроїв виведення

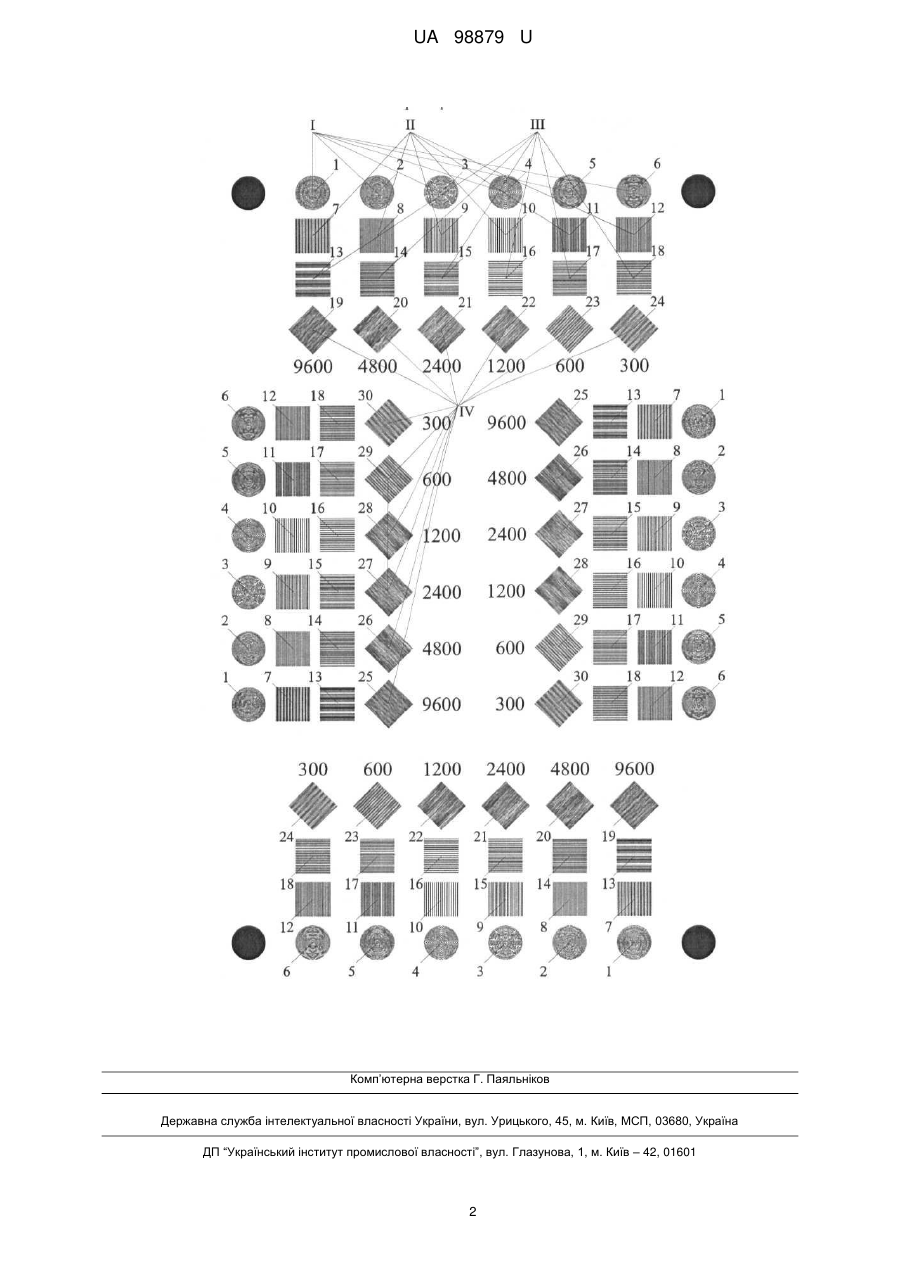

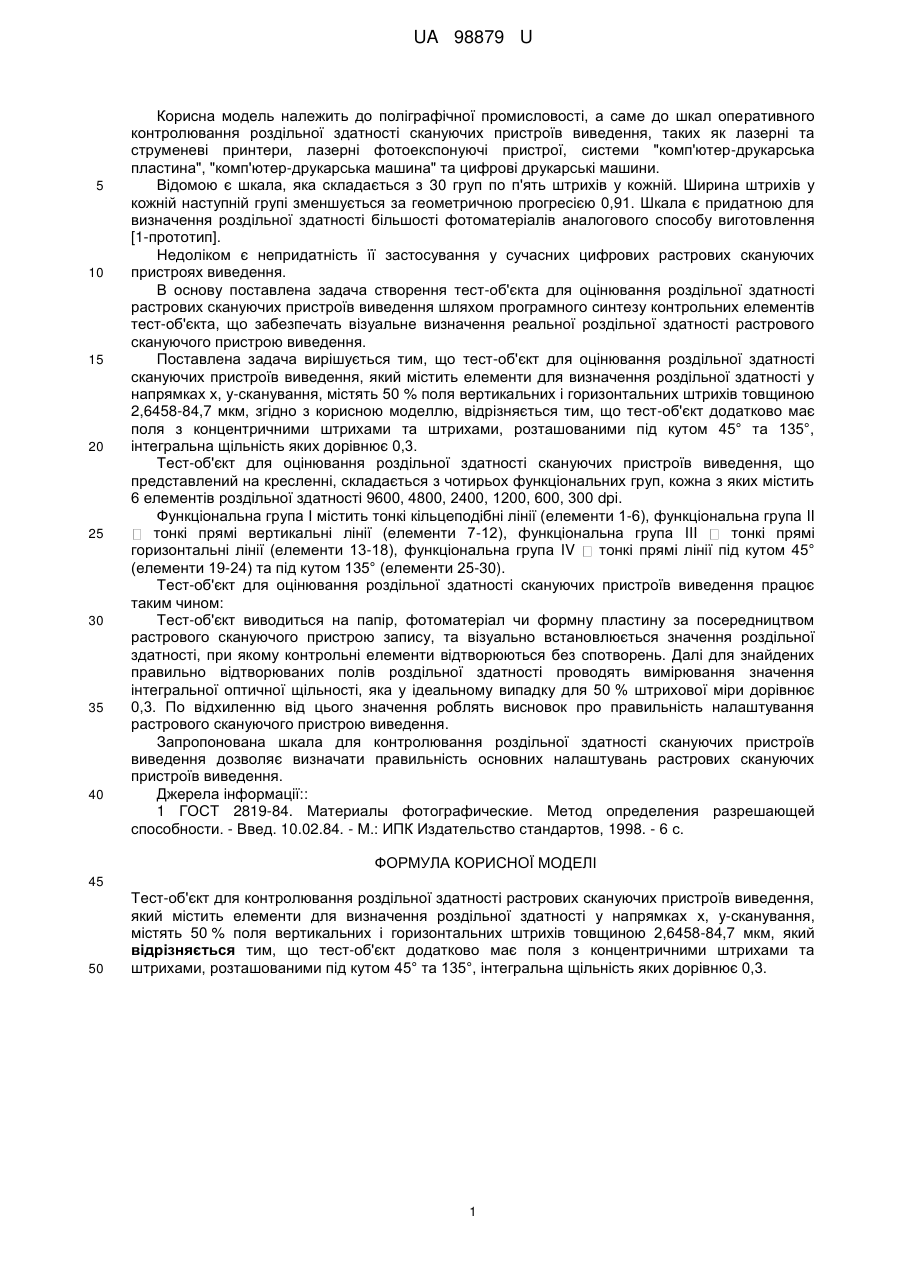

Реферат: UA 98879 U UA 98879 U 5 10 15 20 25 30 35 40 Корисна модель належить до поліграфічної промисловості, а саме до шкал оперативного контролювання роздільної здатності скануючих пристроїв виведення, таких як лазерні та струменеві принтери, лазерні фотоекспонуючі пристрої, системи "комп'ютер-друкарська пластина", "комп'ютер-друкарська машина" та цифрові друкарські машини. Відомою є шкала, яка складається з 30 груп по п'ять штрихів у кожній. Ширина штрихів у кожній наступній групі зменшується за геометричною прогресією 0,91. Шкала є придатною для визначення роздільної здатності більшості фотоматеріалів аналогового способу виготовлення [1-прототип]. Недоліком є непридатність її застосування у сучасних цифрових растрових скануючих пристроях виведення. В основу поставлена задача створення тест-об'єкта для оцінювання роздільної здатності растрових скануючих пристроїв виведення шляхом програмного синтезу контрольних елементів тест-об'єкта, що забезпечать візуальне визначення реальної роздільної здатності растрового скануючого пристрою виведення. Поставлена задача вирішується тим, що тест-об'єкт для оцінювання роздільної здатності скануючих пристроїв виведення, який містить елементи для визначення роздільної здатності у напрямках х, y-сканування, містять 50 % поля вертикальних і горизонтальних штрихів товщиною 2,6458-84,7 мкм, згідно з корисною моделлю, відрізняється тим, що тест-об'єкт додатково має поля з концентричними штрихами та штрихами, розташованими під кутом 45° та 135°, інтегральна щільність яких дорівнює 0,3. Тест-об'єкт для оцінювання роздільної здатності скануючих пристроїв виведення, що представлений на кресленні, складається з чотирьох функціональних груп, кожна з яких містить 6 елементів роздільної здатності 9600, 4800, 2400, 1200, 600, 300 dpi. Функціональна група І містить тонкі кільцеподібні лінії (елементи 1-6), функціональна група II тонкі прямі вертикальні лінії (елементи 7-12), функціональна група III тонкі прямі горизонтальні лінії (елементи 13-18), функціональна група IV тонкі прямі лінії під кутом 45° (елементи 19-24) та під кутом 135° (елементи 25-30). Тест-об'єкт для оцінювання роздільної здатності скануючих пристроїв виведення працює таким чином: Тест-об'єкт виводиться на папір, фотоматеріал чи формну пластину за посередництвом растрового скануючого пристрою запису, та візуально встановлюється значення роздільної здатності, при якому контрольні елементи відтворюються без спотворень. Далі для знайдених правильно відтворюваних полів роздільної здатності проводять вимірювання значення інтегральної оптичної щільності, яка у ідеальному випадку для 50 % штрихової міри дорівнює 0,3. По відхиленню від цього значення роблять висновок про правильність налаштування растрового скануючого пристрою виведення. Запропонована шкала для контролювання роздільної здатності скануючих пристроїв виведення дозволяє визначати правильність основних налаштувань растрових скануючих пристроїв виведення. Джерела інформації:: 1 ГОСТ 2819-84. Материалы фотографические. Метод определения разрешающей способности. - Введ. 10.02.84. - М.: ИПК Издательство стандартов, 1998. - 6 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Тест-об'єкт для контролювання роздільної здатності растрових скануючих пристроїв виведення, який містить елементи для визначення роздільної здатності у напрямках х, y-сканування, містять 50 % поля вертикальних і горизонтальних штрихів товщиною 2,6458-84,7 мкм, який відрізняється тим, що тест-об'єкт додатково має поля з концентричними штрихами та штрихами, розташованими під кутом 45° та 135°, інтегральна щільність яких дорівнює 0,3. 1 UA 98879 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
