Гвинтовий конвеєр

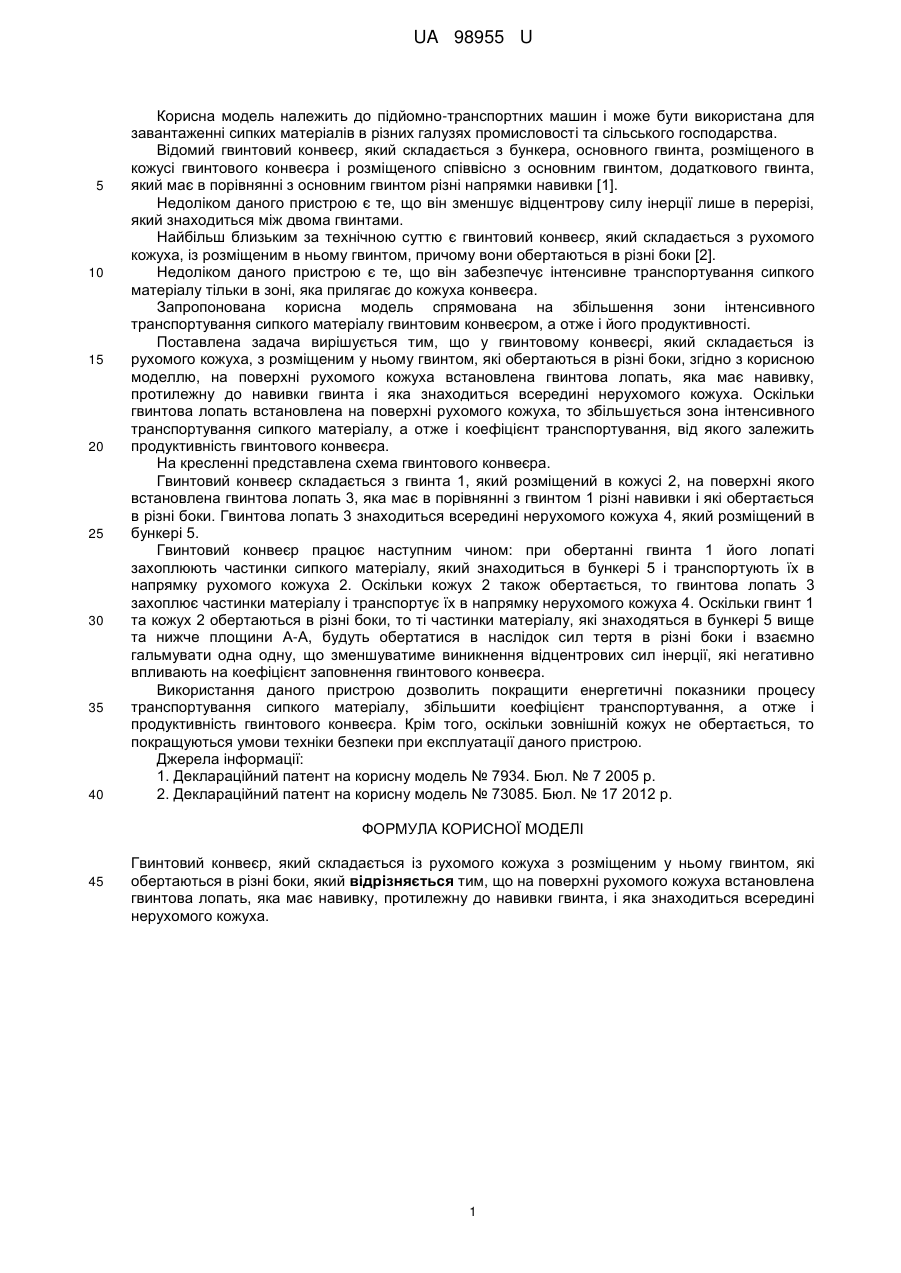

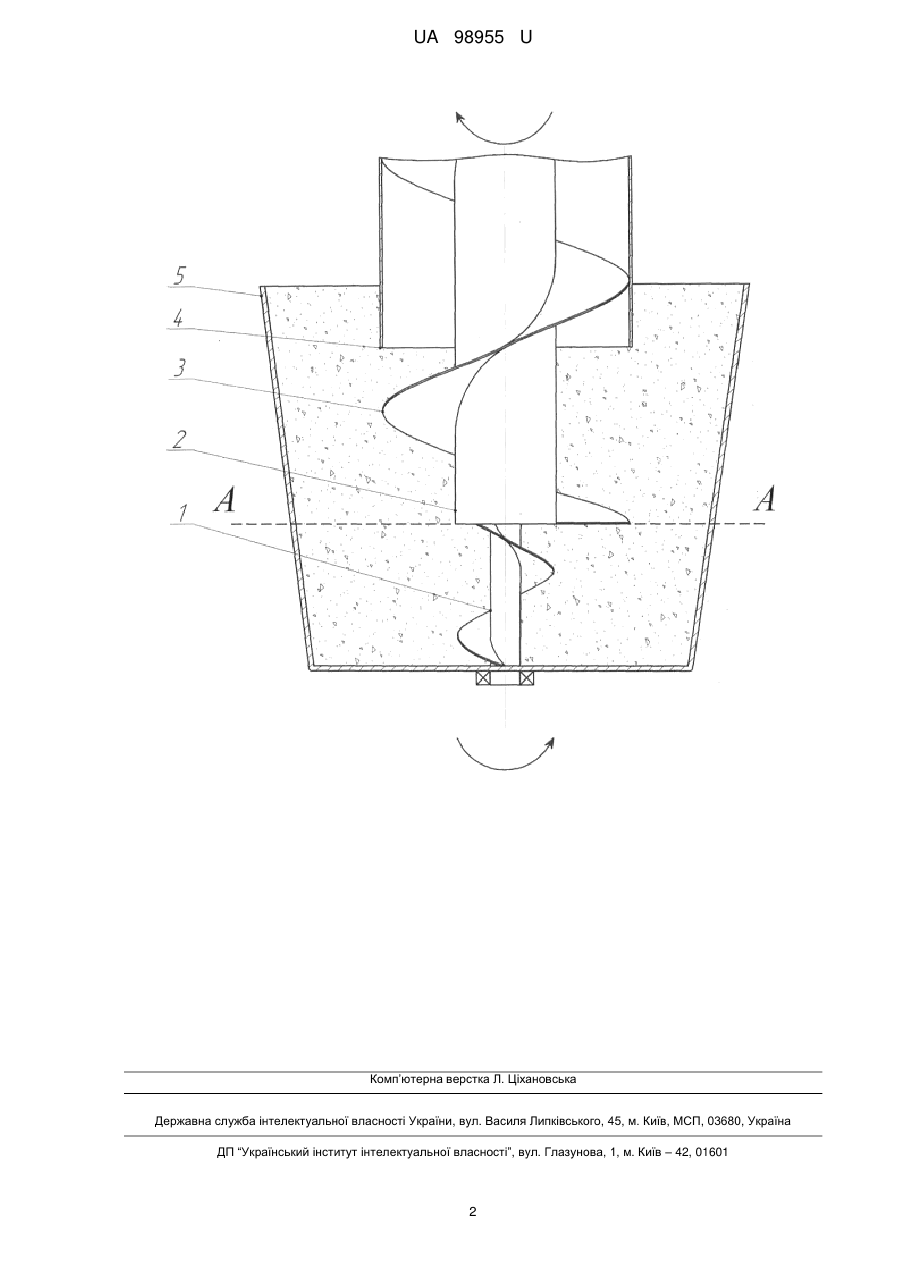

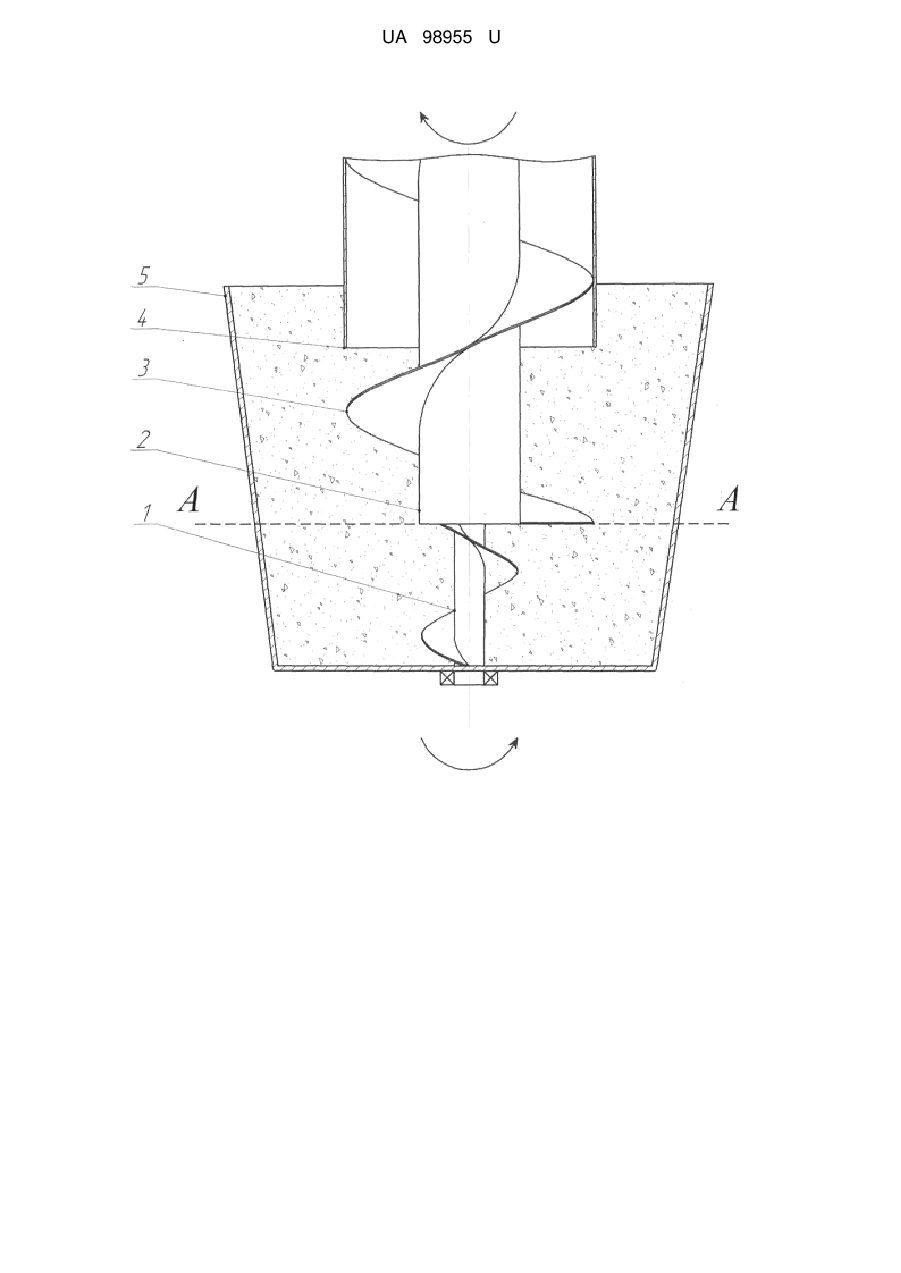

Реферат: Гвинтовий конвеєр складається із рухомого кожуха з розміщеним у ньому гвинтом, які обертаються в різні боки. При цьому на поверхні рухомого кожуха встановлена гвинтова лопать, яка має навивку, протилежну до навивки гвинта, і яка знаходиться всередині нерухомого кожуха. UA 98955 U (54) ГВИНТОВИЙ КОНВЕЄР UA 98955 U UA 98955 U 5 10 15 20 25 30 35 40 Корисна модель належить до підйомно-транспортних машин і може бути використана для завантаженні сипких матеріалів в різних галузях промисловості та сільського господарства. Відомий гвинтовий конвеєр, який складається з бункера, основного гвинта, розміщеного в кожусі гвинтового конвеєра і розміщеного співвісно з основним гвинтом, додаткового гвинта, який має в порівнянні з основним гвинтом різні напрямки навивки [1]. Недоліком даного пристрою є те, що він зменшує відцентрову силу інерції лише в перерізі, який знаходиться між двома гвинтами. Найбільш близьким за технічною суттю є гвинтовий конвеєр, який складається з рухомого кожуха, із розміщеним в ньому гвинтом, причому вони обертаються в різні боки [2]. Недоліком даного пристрою є те, що він забезпечує інтенсивне транспортування сипкого матеріалу тільки в зоні, яка прилягає до кожуха конвеєра. Запропонована корисна модель спрямована на збільшення зони інтенсивного транспортування сипкого матеріалу гвинтовим конвеєром, а отже і його продуктивності. Поставлена задача вирішується тим, що у гвинтовому конвеєрі, який складається із рухомого кожуха, з розміщеним у ньому гвинтом, які обертаються в різні боки, згідно з корисною моделлю, на поверхні рухомого кожуха встановлена гвинтова лопать, яка має навивку, протилежну до навивки гвинта і яка знаходиться всередині нерухомого кожуха. Оскільки гвинтова лопать встановлена на поверхні рухомого кожуха, то збільшується зона інтенсивного транспортування сипкого матеріалу, а отже і коефіцієнт транспортування, від якого залежить продуктивність гвинтового конвеєра. На кресленні представлена схема гвинтового конвеєра. Гвинтовий конвеєр складається з гвинта 1, який розміщений в кожусі 2, на поверхні якого встановлена гвинтова лопать 3, яка має в порівнянні з гвинтом 1 різні навивки і які обертається в різні боки. Гвинтова лопать 3 знаходиться всередині нерухомого кожуха 4, який розміщений в бункері 5. Гвинтовий конвеєр працює наступним чином: при обертанні гвинта 1 його лопаті захоплюють частинки сипкого матеріалу, який знаходиться в бункері 5 і транспортують їх в напрямку рухомого кожуха 2. Оскільки кожух 2 також обертається, то гвинтова лопать 3 захоплює частинки матеріалу і транспортує їх в напрямку нерухомого кожуха 4. Оскільки гвинт 1 та кожух 2 обертаються в різні боки, то ті частинки матеріалу, які знаходяться в бункері 5 вище та нижче площини А-А, будуть обертатися в наслідок сил тертя в різні боки і взаємно гальмувати одна одну, що зменшуватиме виникнення відцентрових сил інерції, які негативно впливають на коефіцієнт заповнення гвинтового конвеєра. Використання даного пристрою дозволить покращити енергетичні показники процесу транспортування сипкого матеріалу, збільшити коефіцієнт транспортування, а отже і продуктивність гвинтового конвеєра. Крім того, оскільки зовнішній кожух не обертається, то покращуються умови техніки безпеки при експлуатації даного пристрою. Джерела інформації: 1. Деклараційний патент на корисну модель № 7934. Бюл. № 7 2005 р. 2. Деклараційний патент на корисну модель № 73085. Бюл. № 17 2012 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Гвинтовий конвеєр, який складається із рухомого кожуха з розміщеним у ньому гвинтом, які обертаються в різні боки, який відрізняється тим, що на поверхні рухомого кожуха встановлена гвинтова лопать, яка має навивку, протилежну до навивки гвинта, і яка знаходиться всередині нерухомого кожуха. 1 UA 98955 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
