Гвинтовий конвеєр
Номер патенту: 69213
Опубліковано: 25.04.2012
Автори: Серілко Дмитро Леонідович, Рогатинський Роман Михайлович, Серілко Леонід Степанович
Формула / Реферат

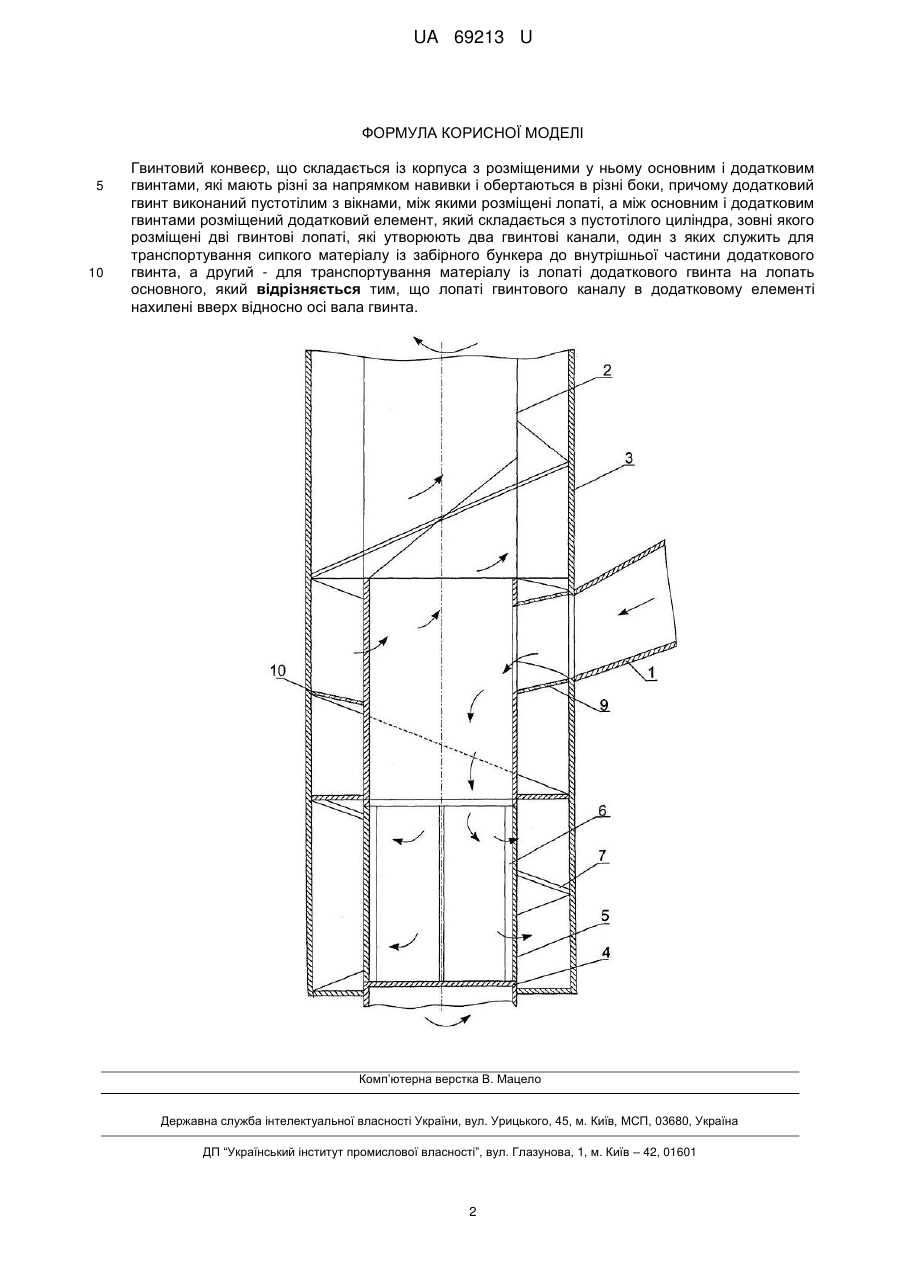

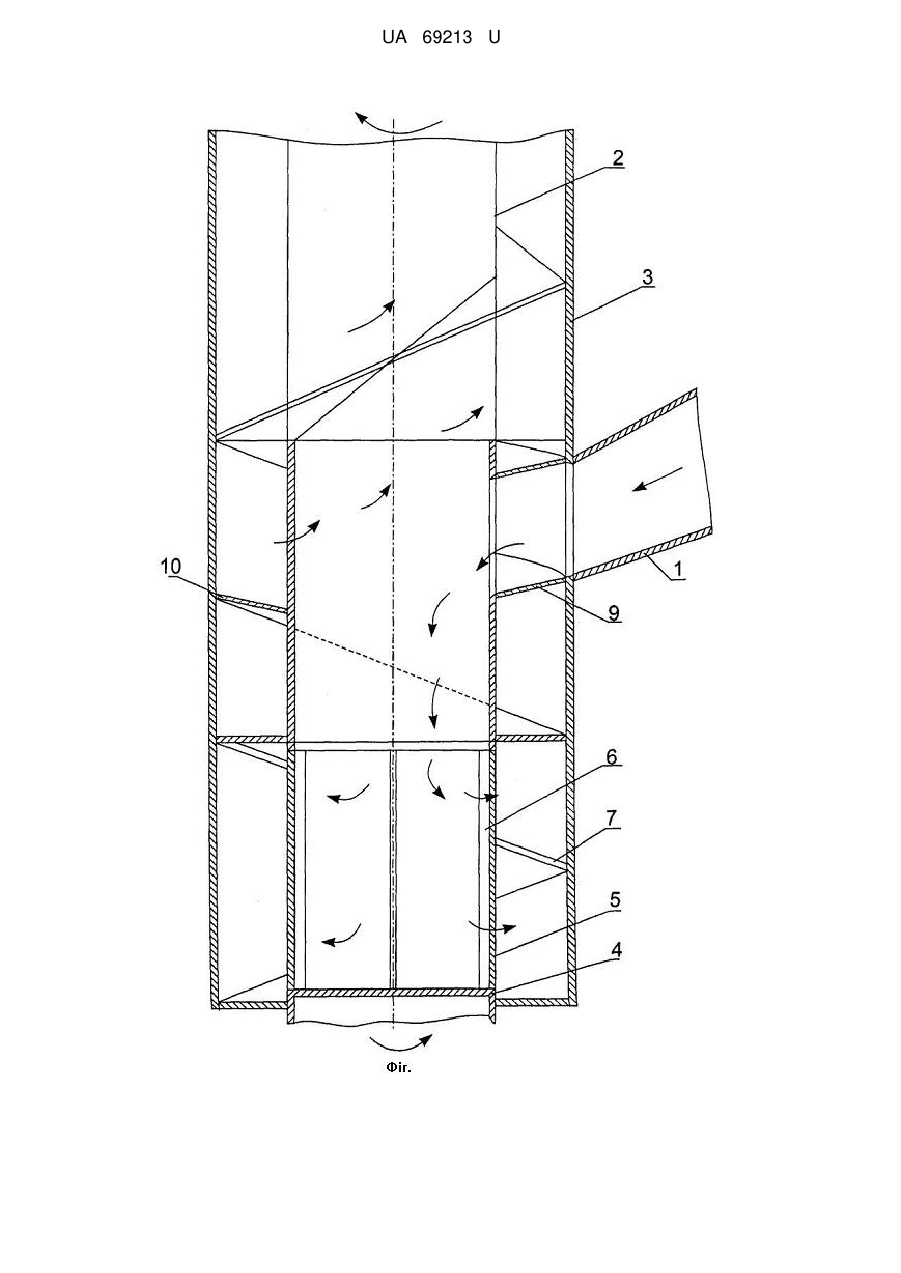

Гвинтовий конвеєр, що складається із корпуса з розміщеними у ньому основним і додатковим гвинтами, які мають різні за напрямком навивки і обертаються в різні боки, причому додатковий гвинт виконаний пустотілим з вікнами, між якими розміщені лопаті, а між основним і додатковим гвинтами розміщений додатковий елемент, який складається з пустотілого циліндра, зовні якого розміщені дві гвинтові лопаті, які утворюють два гвинтові канали, один з яких служить для транспортування сипкого матеріалу із забірного бункера до внутрішньої частини додаткового гвинта, а другий - для транспортування матеріалу із лопаті додаткового гвинта на лопать основного, який відрізняється тим, що лопаті гвинтового каналу в додатковому елементі нахилені вверх відносно осі вала гвинта.
Текст

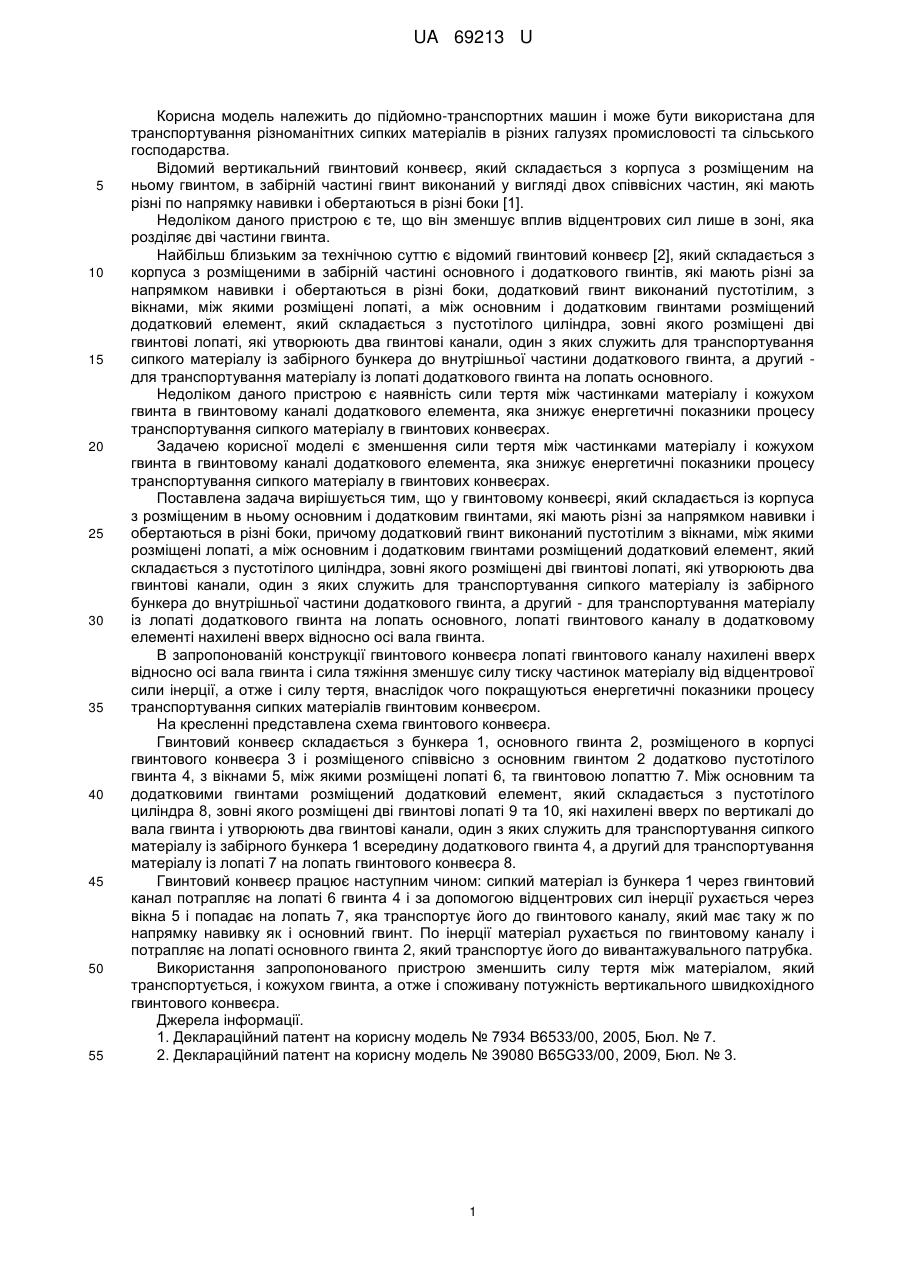

Реферат: Гвинтовий конвеєр складається із корпуса з розміщеними у ньому основним і додатковим гвинтами, додатковим елементом. Гвинти мають різні за напрямком навивки і обертаються в різні боки. Додатковий елемент складається з пустотілого циліндра, зовні якого розміщені дві гвинтові лопаті, які утворюють два гвинтові канали, лопаті гвинтового каналу в додатковому елементі нахилені вверх відносно осі вала гвинта. UA 69213 U (54) ГВИНТОВИЙ КОНВЕЄР UA 69213 U UA 69213 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підйомно-транспортних машин і може бути використана для транспортування різноманітних сипких матеріалів в різних галузях промисловості та сільського господарства. Відомий вертикальний гвинтовий конвеєр, який складається з корпуса з розміщеним на ньому гвинтом, в забірній частині гвинт виконаний у вигляді двох співвісних частин, які мають різні по напрямку навивки і обертаються в різні боки [1]. Недоліком даного пристрою є те, що він зменшує вплив відцентрових сил лише в зоні, яка розділяє дві частини гвинта. Найбільш близьким за технічною суттю є відомий гвинтовий конвеєр [2], який складається з корпуса з розміщеними в забірній частині основного і додаткового гвинтів, які мають різні за напрямком навивки і обертаються в різні боки, додатковий гвинт виконаний пустотілим, з вікнами, між якими розміщені лопаті, а між основним і додатковим гвинтами розміщений додатковий елемент, який складається з пустотілого циліндра, зовні якого розміщені дві гвинтові лопаті, які утворюють два гвинтові канали, один з яких служить для транспортування сипкого матеріалу із забірного бункера до внутрішньої частини додаткового гвинта, а другий для транспортування матеріалу із лопаті додаткового гвинта на лопать основного. Недоліком даного пристрою є наявність сили тертя між частинками матеріалу і кожухом гвинта в гвинтовому каналі додаткового елемента, яка знижує енергетичні показники процесу транспортування сипкого матеріалу в гвинтових конвеєрах. Задачею корисної моделі є зменшення сили тертя між частинками матеріалу і кожухом гвинта в гвинтовому каналі додаткового елемента, яка знижує енергетичні показники процесу транспортування сипкого матеріалу в гвинтових конвеєрах. Поставлена задача вирішується тим, що у гвинтовому конвеєрі, який складається із корпуса з розміщеним в ньому основним і додатковим гвинтами, які мають різні за напрямком навивки і обертаються в різні боки, причому додатковий гвинт виконаний пустотілим з вікнами, між якими розміщені лопаті, а між основним і додатковим гвинтами розміщений додатковий елемент, який складається з пустотілого циліндра, зовні якого розміщені дві гвинтові лопаті, які утворюють два гвинтові канали, один з яких служить для транспортування сипкого матеріалу із забірного бункера до внутрішньої частини додаткового гвинта, а другий - для транспортування матеріалу із лопаті додаткового гвинта на лопать основного, лопаті гвинтового каналу в додатковому елементі нахилені вверх відносно осі вала гвинта. В запропонованій конструкції гвинтового конвеєра лопаті гвинтового каналу нахилені вверх відносно осі вала гвинта і сила тяжіння зменшує силу тиску частинок матеріалу від відцентрової сили інерції, а отже і силу тертя, внаслідок чого покращуються енергетичні показники процесу транспортування сипких матеріалів гвинтовим конвеєром. На кресленні представлена схема гвинтового конвеєра. Гвинтовий конвеєр складається з бункера 1, основного гвинта 2, розміщеного в корпусі гвинтового конвеєра 3 і розміщеного співвісно з основним гвинтом 2 додатково пустотілого гвинта 4, з вікнами 5, між якими розміщені лопаті 6, та гвинтовою лопаттю 7. Між основним та додатковими гвинтами розміщений додатковий елемент, який складається з пустотілого циліндра 8, зовні якого розміщені дві гвинтові лопаті 9 та 10, які нахилені вверх по вертикалі до вала гвинта і утворюють два гвинтові канали, один з яких служить для транспортування сипкого матеріалу із забірного бункера 1 всередину додаткового гвинта 4, а другий для транспортування матеріалу із лопаті 7 на лопать гвинтового конвеєра 8. Гвинтовий конвеєр працює наступним чином: сипкий матеріал із бункера 1 через гвинтовий канал потрапляє на лопаті 6 гвинта 4 і за допомогою відцентрових сил інерції рухається через вікна 5 і попадає на лопать 7, яка транспортує його до гвинтового каналу, який має таку ж по напрямку навивку як і основний гвинт. По інерції матеріал рухається по гвинтовому каналу і потрапляє на лопаті основногогвинта 2, який транспортує його до вивантажувального патрубка. Використання запропонованого пристрою зменшить силу тертя між матеріалом, який транспортується, і кожухом гвинта, а отже і споживану потужність вертикального швидкохідного гвинтового конвеєра. Джерела інформації. 1. Деклараційний патент на корисну модель № 7934 В6533/00, 2005, Бюл. № 7. 2. Деклараційний патент на корисну модель № 39080 B65G33/00, 2009, Бюл. № 3. 1 UA 69213 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гвинтовий конвеєр, що складається із корпуса з розміщеними у ньому основним і додатковим гвинтами, які мають різні за напрямком навивки і обертаються в різні боки, причому додатковий гвинт виконаний пустотілим з вікнами, між якими розміщені лопаті, а між основним і додатковим гвинтами розміщений додатковий елемент, який складається з пустотілого циліндра, зовні якого розміщені дві гвинтові лопаті, які утворюють два гвинтові канали, один з яких служить для транспортування сипкого матеріалу із забірного бункера до внутрішньої частини додаткового гвинта, а другий - для транспортування матеріалу із лопаті додаткового гвинта на лопать основного, який відрізняється тим, що лопаті гвинтового каналу в додатковому елементі нахилені вверх відносно осі вала гвинта. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
