Муфта

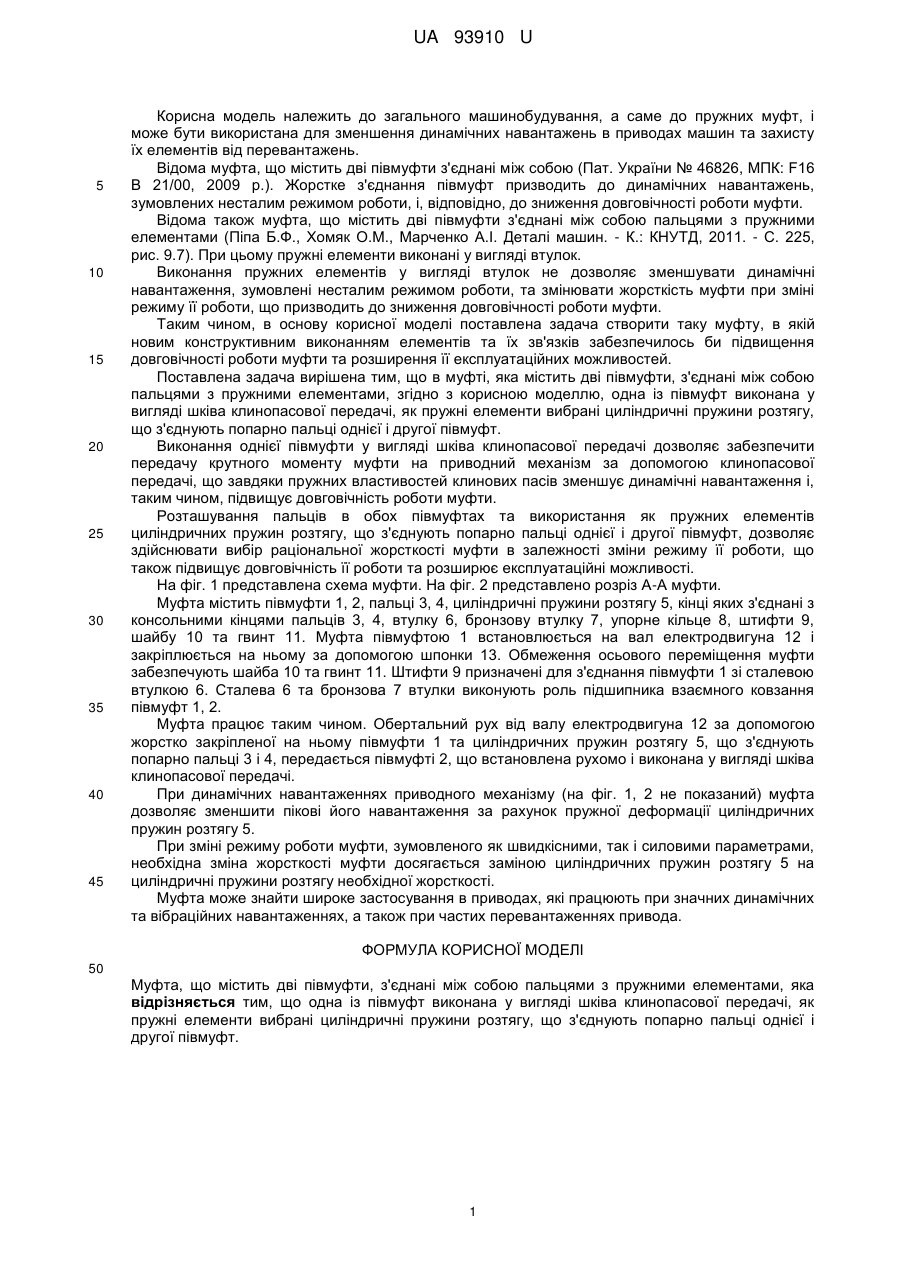

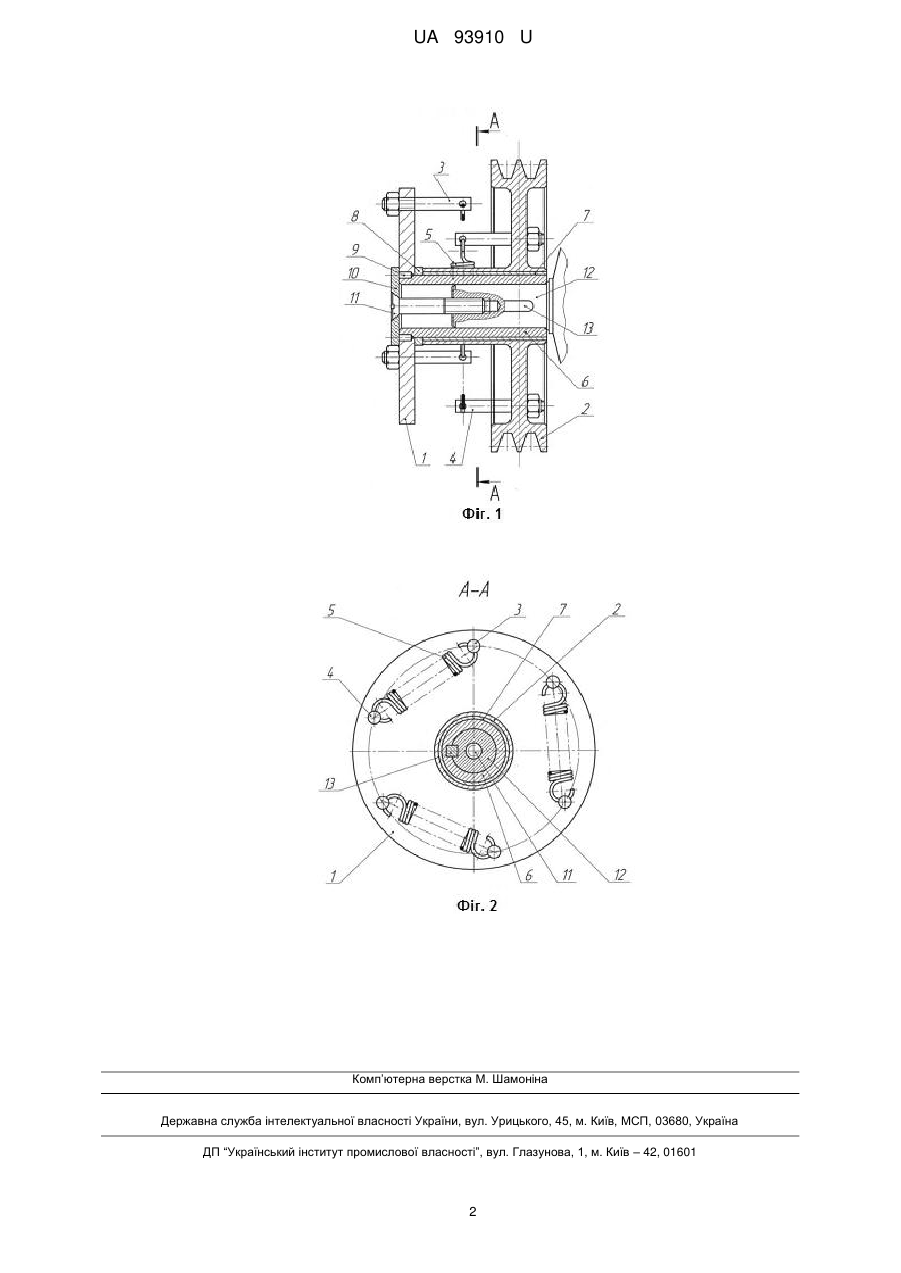

Реферат: UA 93910 U UA 93910 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до пружних муфт, і може бути використана для зменшення динамічних навантажень в приводах машин та захисту їх елементів від перевантажень. Відома муфта, що містить дві півмуфти з'єднані між собою (Пат. України № 46826, МПК: F16 В 21/00, 2009 p.). Жорстке з'єднання півмуфт призводить до динамічних навантажень, зумовлених несталим режимом роботи, і, відповідно, до зниження довговічності роботи муфти. Відома також муфта, що містить дві півмуфти з'єднані між собою пальцями з пружними елементами (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 225, рис. 9.7). При цьому пружні елементи виконані у вигляді втулок. Виконання пружних елементів у вигляді втулок не дозволяє зменшувати динамічні навантаження, зумовлені несталим режимом роботи, та змінювати жорсткість муфти при зміні режиму її роботи, що призводить до зниження довговічності роботи муфти. Таким чином, в основу корисної моделі поставлена задача створити таку муфту, в якій новим конструктивним виконанням елементів та їх зв'язків забезпечилось би підвищення довговічності роботи муфти та розширення її експлуатаційних можливостей. Поставлена задача вирішена тим, що в муфті, яка містить дві півмуфти, з'єднані між собою пальцями з пружними елементами, згідно з корисною моделлю, одна із півмуфт виконана у вигляді шківа клинопасової передачі, як пружні елементи вибрані циліндричні пружини розтягу, що з'єднують попарно пальці однієї і другої півмуфт. Виконання однієї півмуфти у вигляді шківа клинопасової передачі дозволяє забезпечити передачу крутного моменту муфти на приводний механізм за допомогою клинопасової передачі, що завдяки пружних властивостей клинових пасів зменшує динамічні навантаження і, таким чином, підвищує довговічність роботи муфти. Розташування пальців в обох півмуфтах та використання як пружних елементів циліндричних пружин розтягу, що з'єднують попарно пальці однієї і другої півмуфт, дозволяє здійснювати вибір раціональної жорсткості муфти в залежності зміни режиму її роботи, що також підвищує довговічність її роботи та розширює експлуатаційні можливості. На фіг. 1 представлена схема муфти. На фіг. 2 представлено розріз А-А муфти. Муфта містить півмуфти 1, 2, пальці 3, 4, циліндричні пружини розтягу 5, кінці яких з'єднані з консольними кінцями пальців 3, 4, втулку 6, бронзову втулку 7, упорне кільце 8, штифти 9, шайбу 10 та гвинт 11. Муфта півмуфтою 1 встановлюється на вал електродвигуна 12 і закріплюється на ньому за допомогою шпонки 13. Обмеження осьового переміщення муфти забезпечують шайба 10 та гвинт 11. Штифти 9 призначені для з'єднання півмуфти 1 зі сталевою втулкою 6. Сталева 6 та бронзова 7 втулки виконують роль підшипника взаємного ковзання півмуфт 1, 2. Муфта працює таким чином. Обертальний рух від валу електродвигуна 12 за допомогою жорстко закріпленої на ньому півмуфти 1 та циліндричних пружин розтягу 5, що з'єднують попарно пальці 3 і 4, передається півмуфті 2, що встановлена рухомо і виконана у вигляді шківа клинопасової передачі. При динамічних навантаженнях приводного механізму (на фіг. 1, 2 не показаний) муфта дозволяє зменшити пікові його навантаження за рахунок пружної деформації циліндричних пружин розтягу 5. При зміні режиму роботи муфти, зумовленого як швидкісними, так і силовими параметрами, необхідна зміна жорсткості муфти досягається заміною циліндричних пружин розтягу 5 на циліндричні пружини розтягу необхідної жорсткості. Муфта може знайти широке застосування в приводах, які працюють при значних динамічних та вібраційних навантаженнях, а також при частих перевантаженнях привода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Муфта, що містить дві півмуфти, з'єднані між собою пальцями з пружними елементами, яка відрізняється тим, що одна із півмуфт виконана у вигляді шківа клинопасової передачі, як пружні елементи вибрані циліндричні пружини розтягу, що з'єднують попарно пальці однієї і другої півмуфт. 1 UA 93910 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
