Універсальний газовий модуль кбс-2

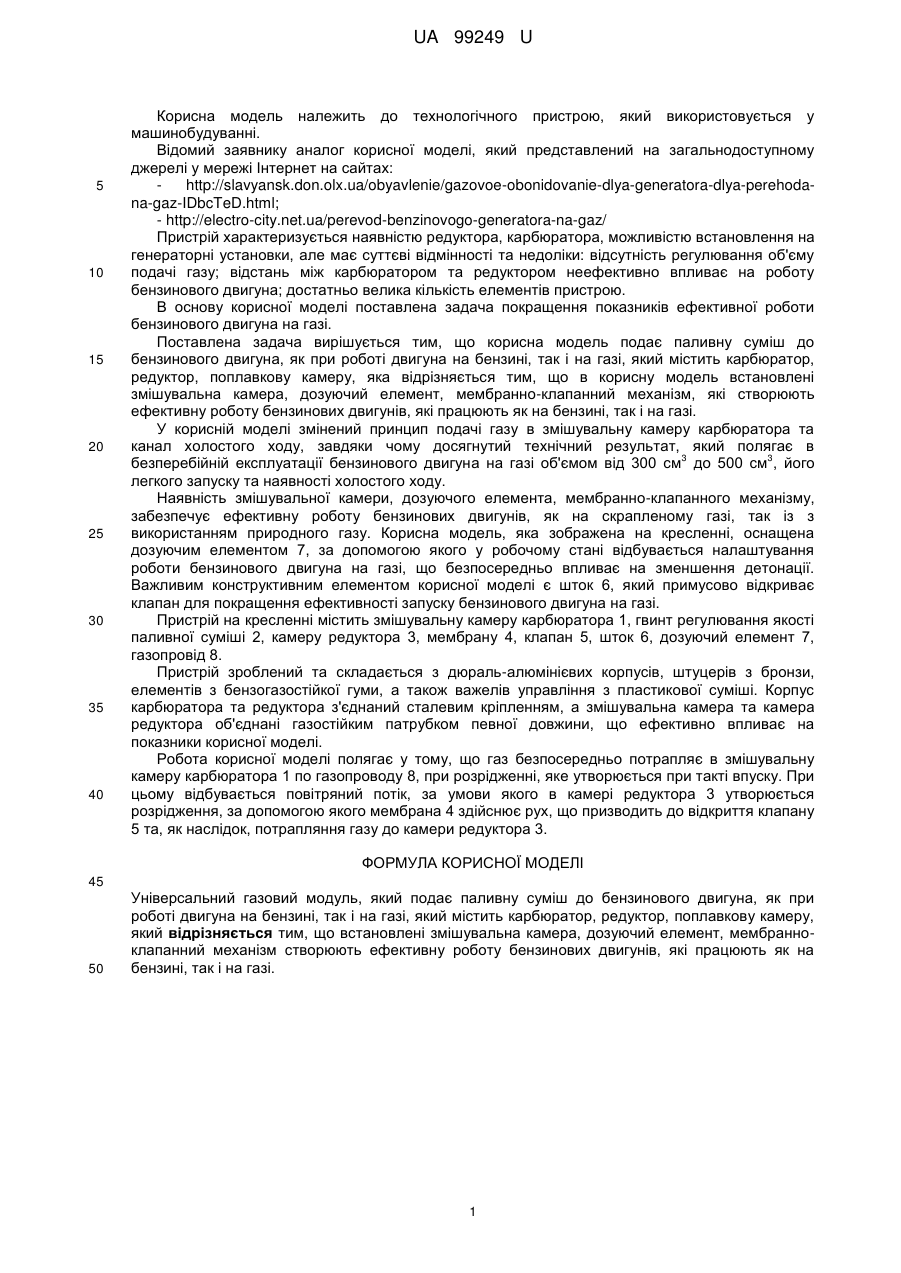

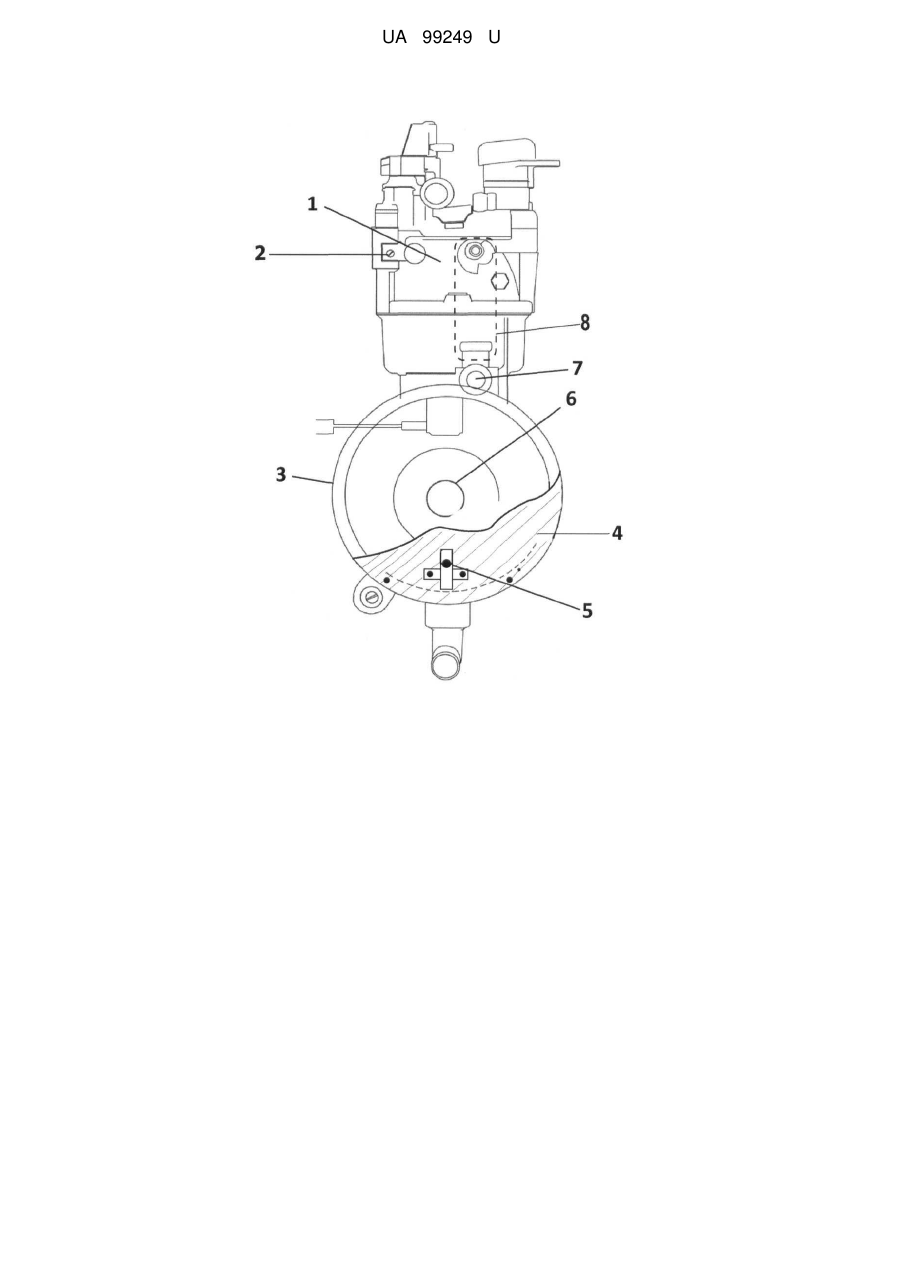

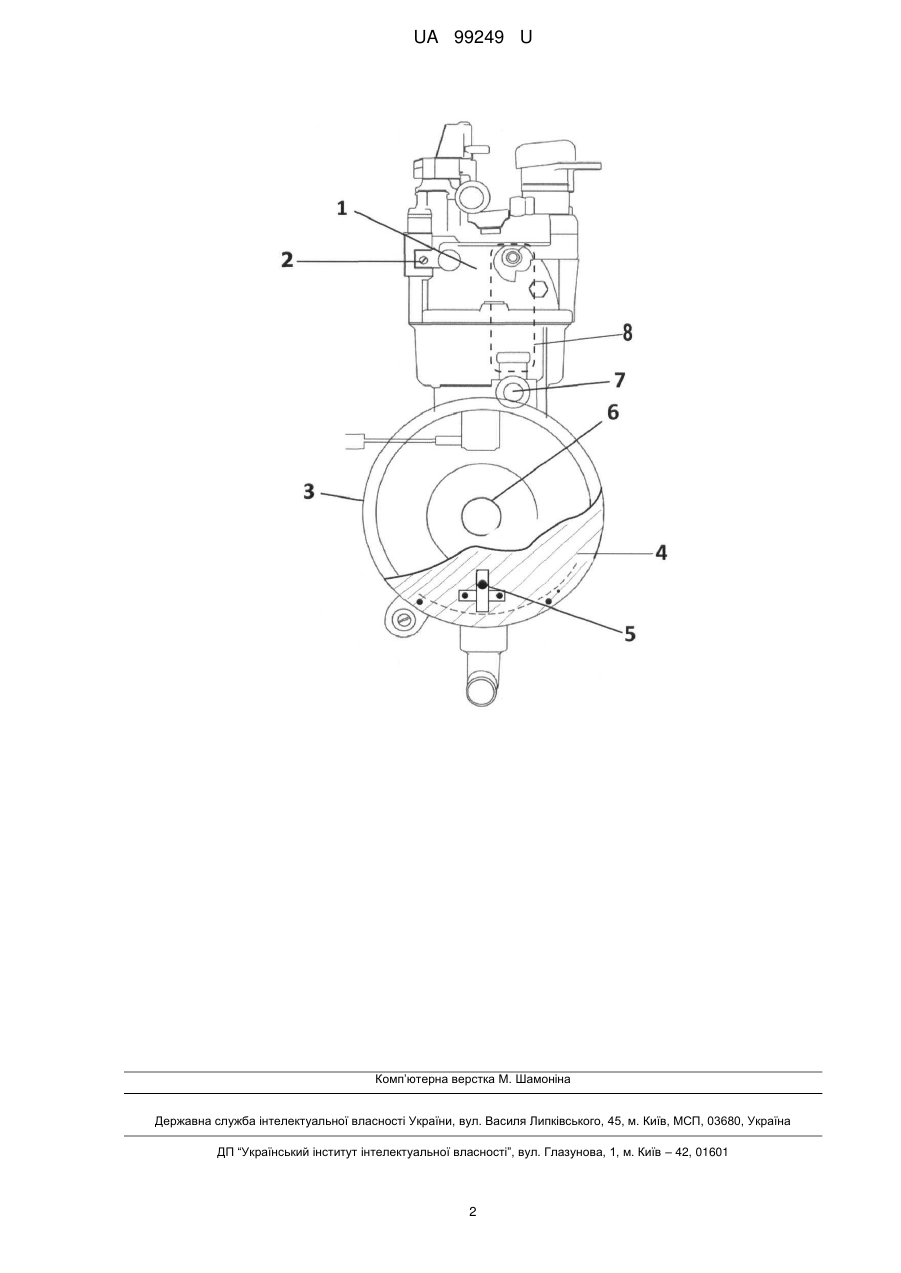

Реферат: UA 99249 U UA 99249 U 5 10 15 20 25 30 35 40 Корисна модель належить до технологічного пристрою, який використовується у машинобудуванні. Відомий заявнику аналог корисної моделі, який представлений на загальнодоступному джерелі у мережі Інтернет на сайтах: http://slavyansk.don.olx.ua/obyavlenie/gazovoe-obonidovanie-dlya-generatora-dlya-perehodana-gaz-IDbcTeD.html; - http://electro-city.net.ua/perevod-benzinovogo-generatora-na-gaz/ Пристрій характеризується наявністю редуктора, карбюратора, можливістю встановлення на генераторні установки, але має суттєві відмінності та недоліки: відсутність регулювання об'єму подачі газу; відстань між карбюратором та редуктором неефективно впливає на роботу бензинового двигуна; достатньо велика кількість елементів пристрою. В основу корисної моделі поставлена задача покращення показників ефективної роботи бензинового двигуна на газі. Поставлена задача вирішується тим, що корисна модель подає паливну суміш до бензинового двигуна, як при роботі двигуна на бензині, так і на газі, який містить карбюратор, редуктор, поплавкову камеру, яка відрізняється тим, що в корисну модель встановлені змішувальна камера, дозуючий елемент, мембранно-клапанний механізм, які створюють ефективну роботу бензинових двигунів, які працюють як на бензині, так і на газі. У корисній моделі змінений принцип подачі газу в змішувальну камеру карбюратора та канал холостого ходу, завдяки чому досягнутий технічний результат, який полягає в 3 3 безперебійній експлуатації бензинового двигуна на газі об'ємом від 300 см до 500 см , його легкого запуску та наявності холостого ходу. Наявність змішувальної камери, дозуючого елемента, мембранно-клапанного механізму, забезпечує ефективну роботу бензинових двигунів, як на скрапленому газі, так із з використанням природного газу. Корисна модель, яка зображена на кресленні, оснащена дозуючим елементом 7, за допомогою якого у робочому стані відбувається налаштування роботи бензинового двигуна на газі, що безпосередньо впливає на зменшення детонації. Важливим конструктивним елементом корисної моделі є шток 6, який примусово відкриває клапан для покращення ефективності запуску бензинового двигуна на газі. Пристрій на кресленні містить змішувальну камеру карбюратора 1, гвинт регулювання якості паливної суміші 2, камеру редуктора 3, мембрану 4, клапан 5, шток 6, дозуючий елемент 7, газопровід 8. Пристрій зроблений та складається з дюраль-алюмінієвих корпусів, штуцерів з бронзи, елементів з бензогазостійкої гуми, а також важелів управління з пластикової суміші. Корпус карбюратора та редуктора з'єднаний сталевим кріпленням, а змішувальна камера та камера редуктора об'єднані газостійким патрубком певної довжини, що ефективно впливає на показники корисної моделі. Робота корисної моделі полягає у тому, що газ безпосередньо потрапляє в змішувальну камеру карбюратора 1 по газопроводу 8, при розрідженні, яке утворюється при такті впуску. При цьому відбувається повітряний потік, за умови якого в камері редуктора 3 утворюється розрідження, за допомогою якого мембрана 4 здійснює рух, що призводить до відкриття клапану 5 та, як наслідок, потрапляння газу до камери редуктора 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Універсальний газовий модуль, який подає паливну суміш до бензинового двигуна, як при роботі двигуна на бензині, так і на газі, який містить карбюратор, редуктор, поплавкову камеру, який відрізняється тим, що встановлені змішувальна камера, дозуючий елемент, мембранноклапанний механізм створюють ефективну роботу бензинових двигунів, які працюють як на бензині, так і на газі. 1 UA 99249 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
