Пристрій для нанесення покриттів у віброзавислому шарі

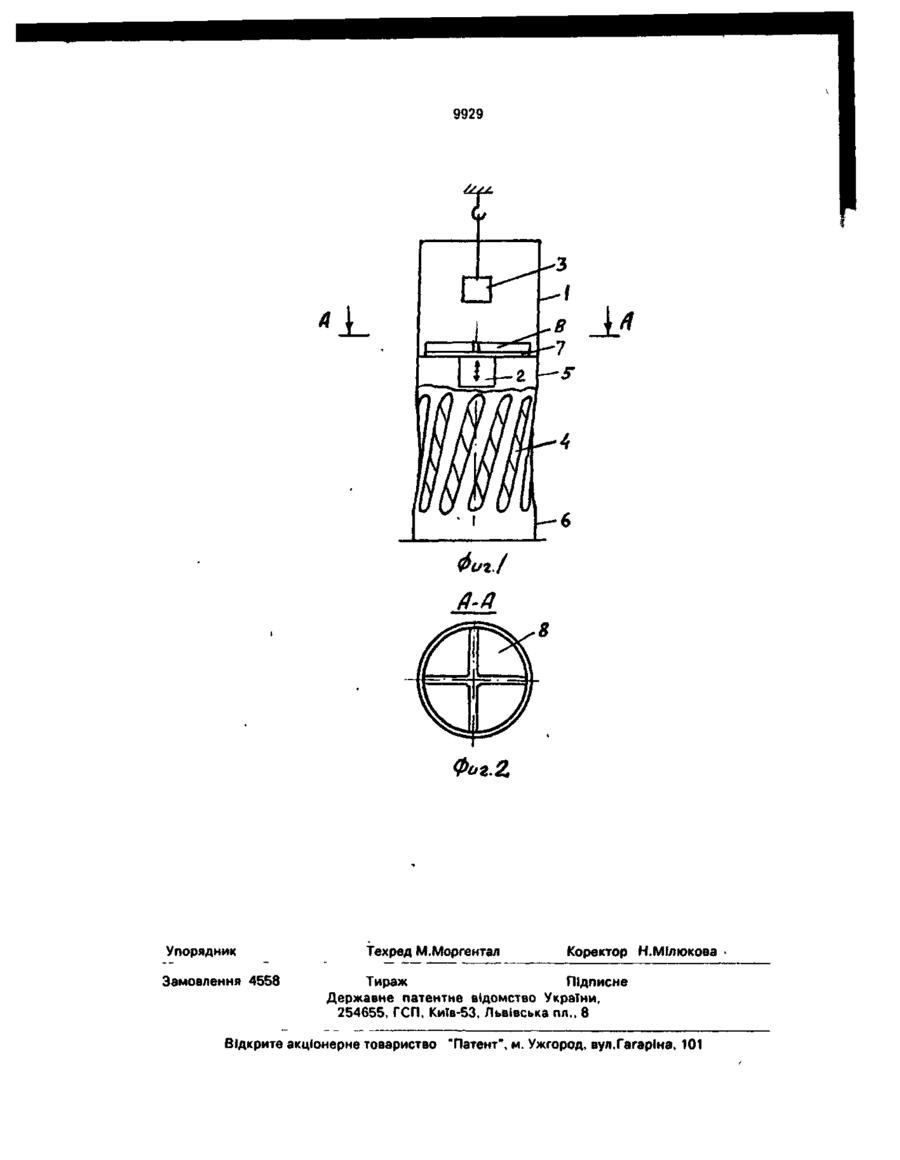

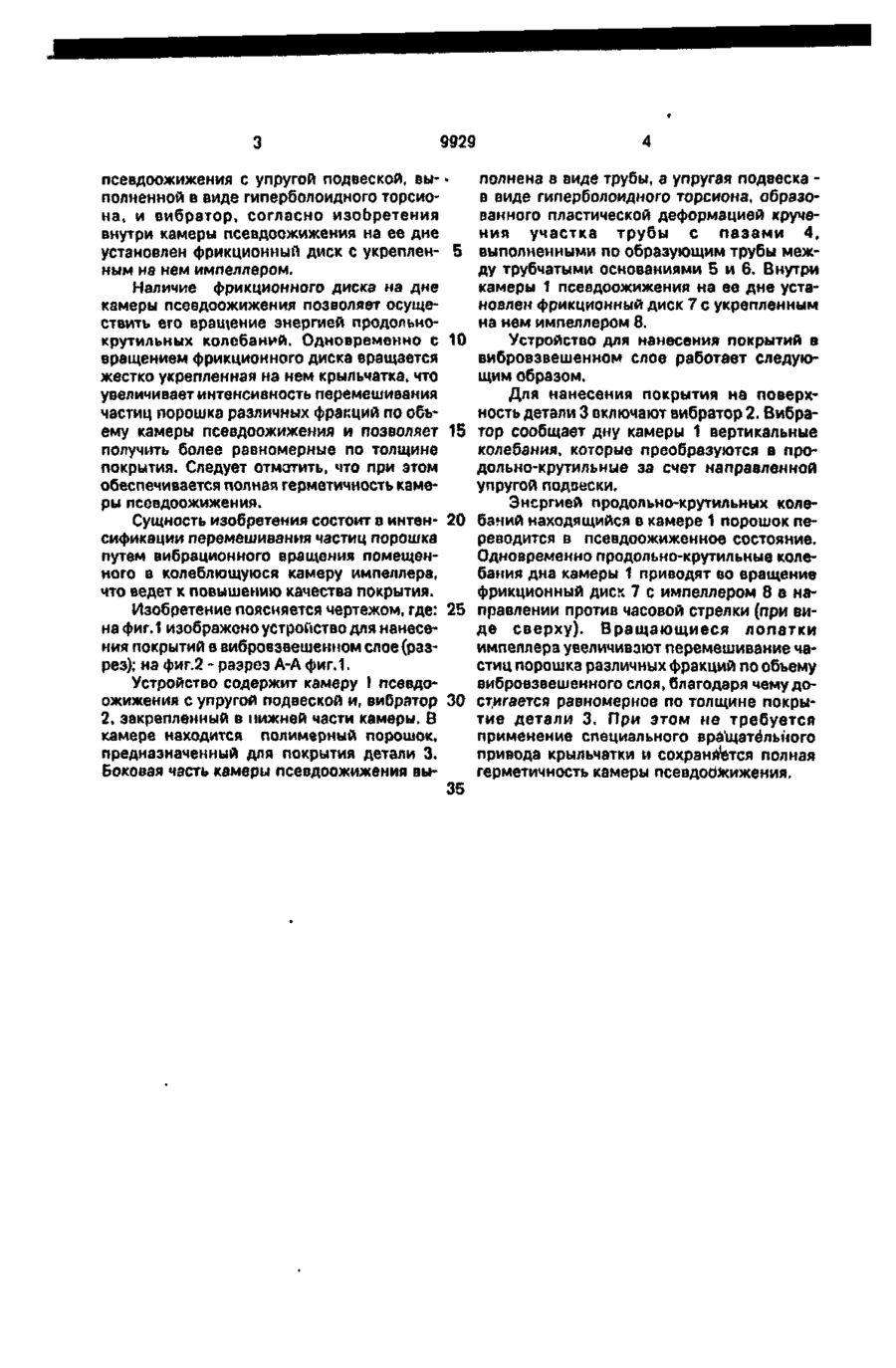

Устройство для нанесения покрытий в вибровзвешенном слое содержащее камеру псевдоожижения с упругой подвеской, выполненной в виде гиперболоидного торсиона, и вибратор, о т л и ч а о щ е е с я тем, что внутри камеры псевдоожижения на ее дне установлен фрикционный диск с укрепленным на нем импеллером. зультату является устройство для нанесения покрытий в вибровзвешенном слое, содержащее камеру псевдоожижения с упругой подвеской и вибратор, причем упругая подвеска выполнена в виде гиперболоидного торсиона, имеющего два трубчатых основания равного диаметра, соединенных наклонно расположенными упругими полосками, а верхнее основание является продолжением боковых стенок камеры псевдоожижения [2]. Это устройство имеет простую конструкцию и обеспечивает винтовое закручивание частиц порошка вокруг покрываемой детали. Однако интенсивность указанного винтового движения частиц порошка все еще недостаточна, что приводит к неравномерности толщины покрытия. Целью изобретения является повышение качества покрытия путем интенсификации вихревого движения частиц порошка. Поставленная цель достигается тем, что в устройство для нанесения покрытий в вибровзвешенном слое, содержащем камеру о о 9929 псевдоожижения с упругой подвеской, вы- • полненной в виде гиперболоидного торсиона, и вибратор, согласно изобретения внутри камеры псевдоожижения на ее дне установлен фрикционный диск с укреплен- 5 мым на нем импеллером. Наличие фрикционного диска на дне камеры псевдоожижения позволяет осуществить его вращение энергией продольнокрутильных колебаний. Одновременно с 10 вращением фрикционного диска вращается жестко укрепленная на нем крыльчатка, что увеличивает интенсивность перемешивания частиц порошка различных фракций по объему камеры псевдоожижения и позволяет 15 получить более равномерные по толщине покрытия. Следует отматить, что при этом обеспечивается полная герметичность камеры псевдоожижения. Сущность изобретения состоит в интен- 20 сификации перемешивания частиц порошка путем вибрационного вращения помещенного в колеблющуюся камеру импеллера, что ведет к повышению качества покрытия. Изобретение поясняется чертежом, где: 25 на фиг. 1 изображено устройство для нанесения покрытий в виброезвешенном слое (разрез); на фиг.2 - разрез А-А фиг.1. Устройство содержит камеру \ псевдоожижения с упругой подвеской и, вибратор 30 2, закрепленный в нижней части камеры. В камере находится полимерный порошок, предназначенный для покрытия детали 3. Боковая часть камеры псевдоожижения вы35 полнена в виде трубы, а упругая подвеска в виде гиперболоидного торсиона, образованного пластической деформацией кручения участка трубы с пазами 4, выполненными по образующим трубы между трубчатыми основаниями 5 и 6. Внутри камеры 1 псевдоожижения на ее дне установлен фрикционный диск 7 с укрепленным на нем импеллером 8. Устройство для нанесения покрытий в вибровзвешенном слое работает следую* щим образом. Для нанесения покрытия на поверхность детали 3 включают вибратор 2. Вибратор сообщает дну камеры 1 вертикальные колебания, которые преобразуются в продольно-крутильные за счет направленной упругой подоески. Энергией продольно-крутильных колебаний находящийся в камере 1 порошок переводится в псевдоожиженное состояние. Одновременно продольно-крутильные колебания дна камеры 1 приводят во вращение фрикционный диск 7 с импеллером 8 в направлении против часовой стрелки (при виде сверху). Вращающиеся лопатки импеллера увеличивают перемешивание частиц порошка различных фракций по объему вибровзвешенного слоя, благодаря чему дост.игается равномерное по толщине покрытие детали 3. При этом не требуется применение специального вращательного привода крыльчатки и сохраняется полная герметичность камеры псевдоожижения. 9929 *L 0O2.Z Упорядник Замовлення 4558 Техред М.Моргентал Коректор Н.МІлюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
