Пакет для упаковки алкогольних і слабоалкогольних напоїв

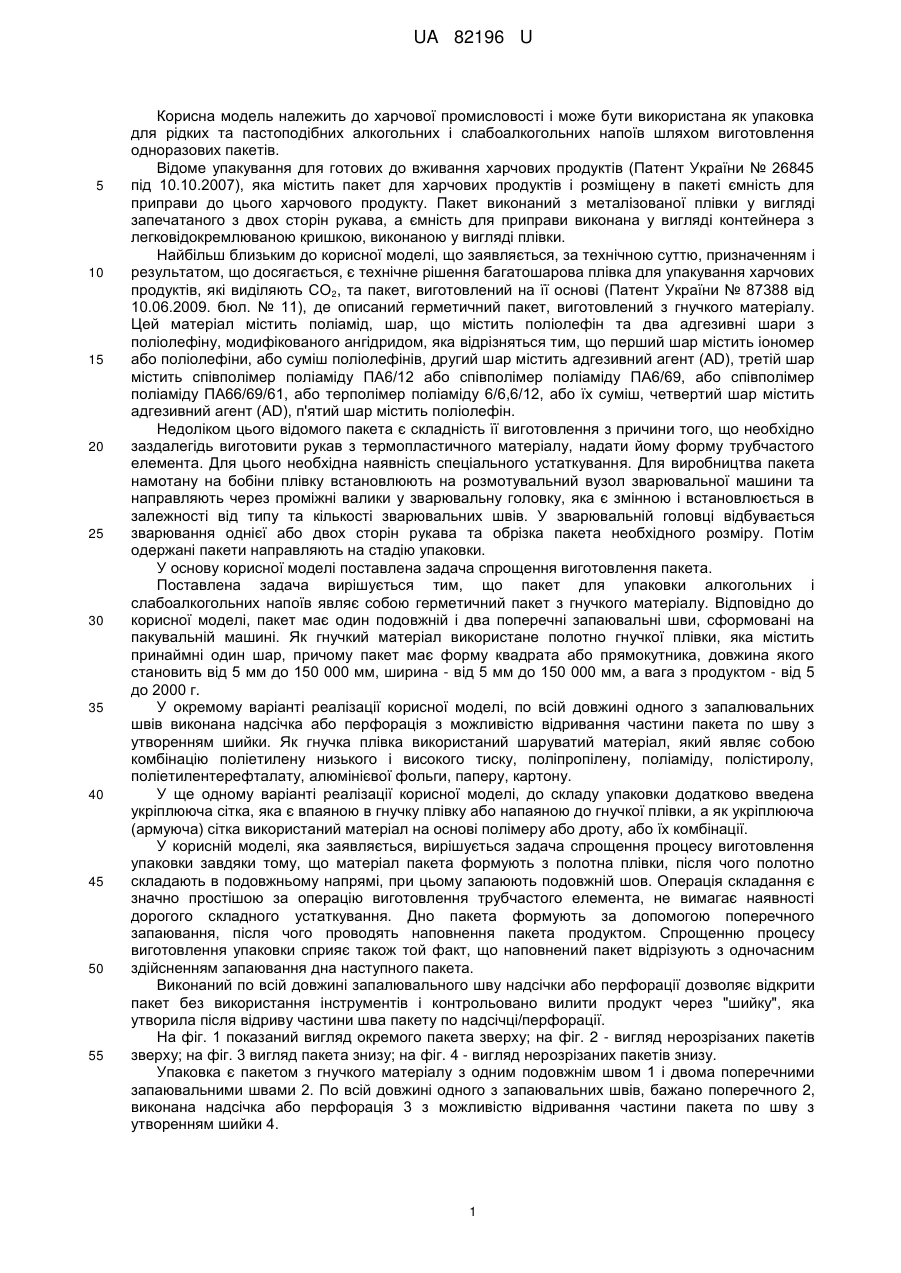

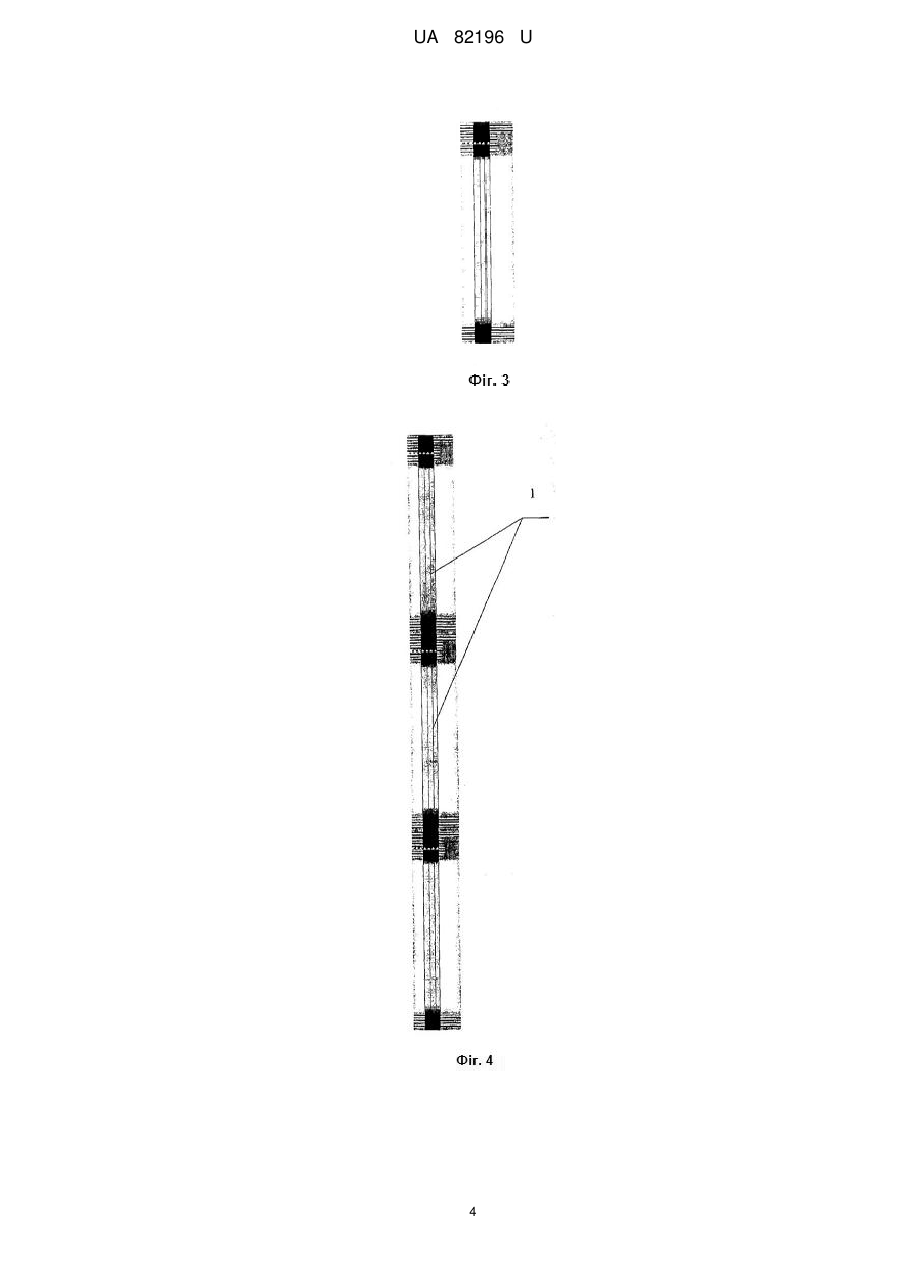

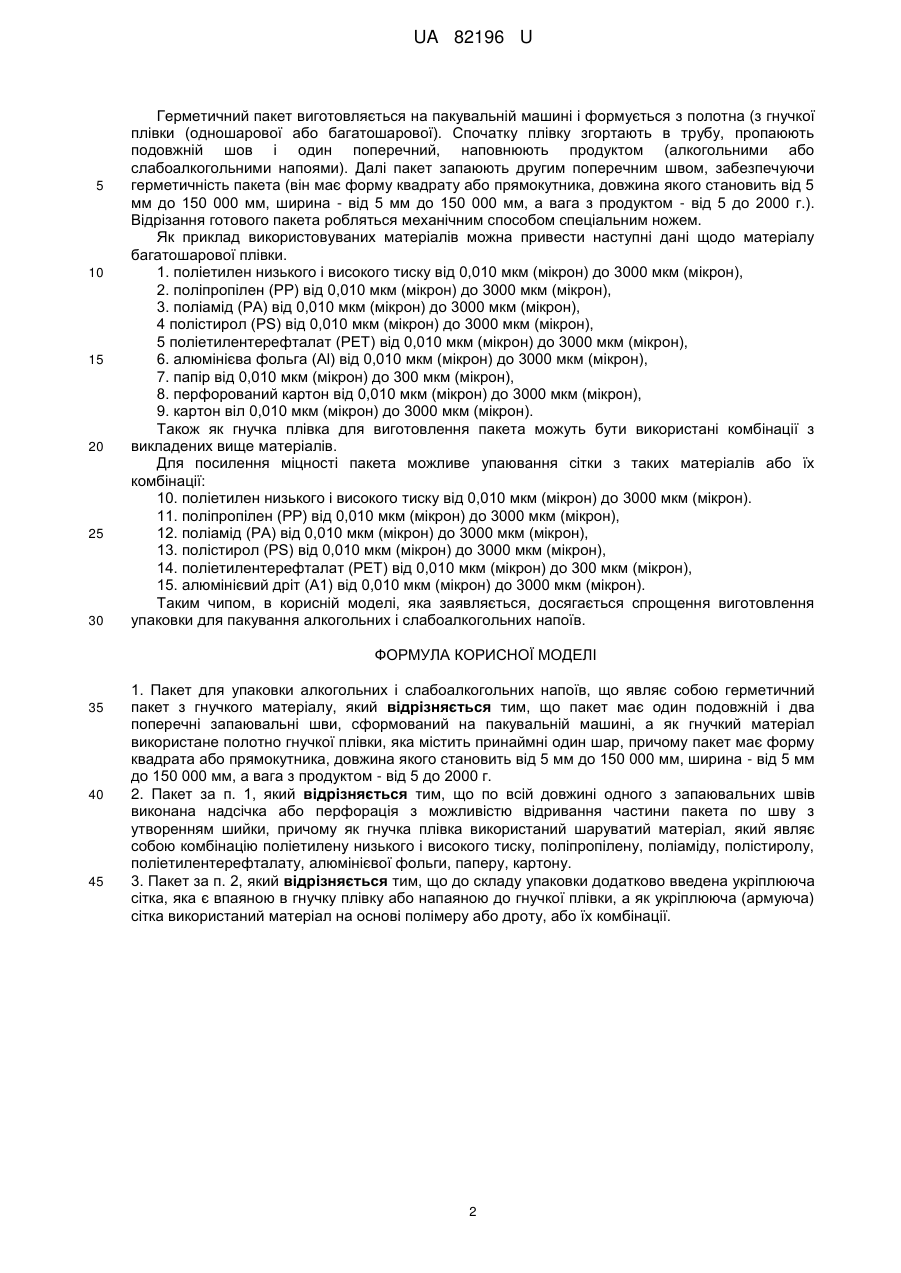

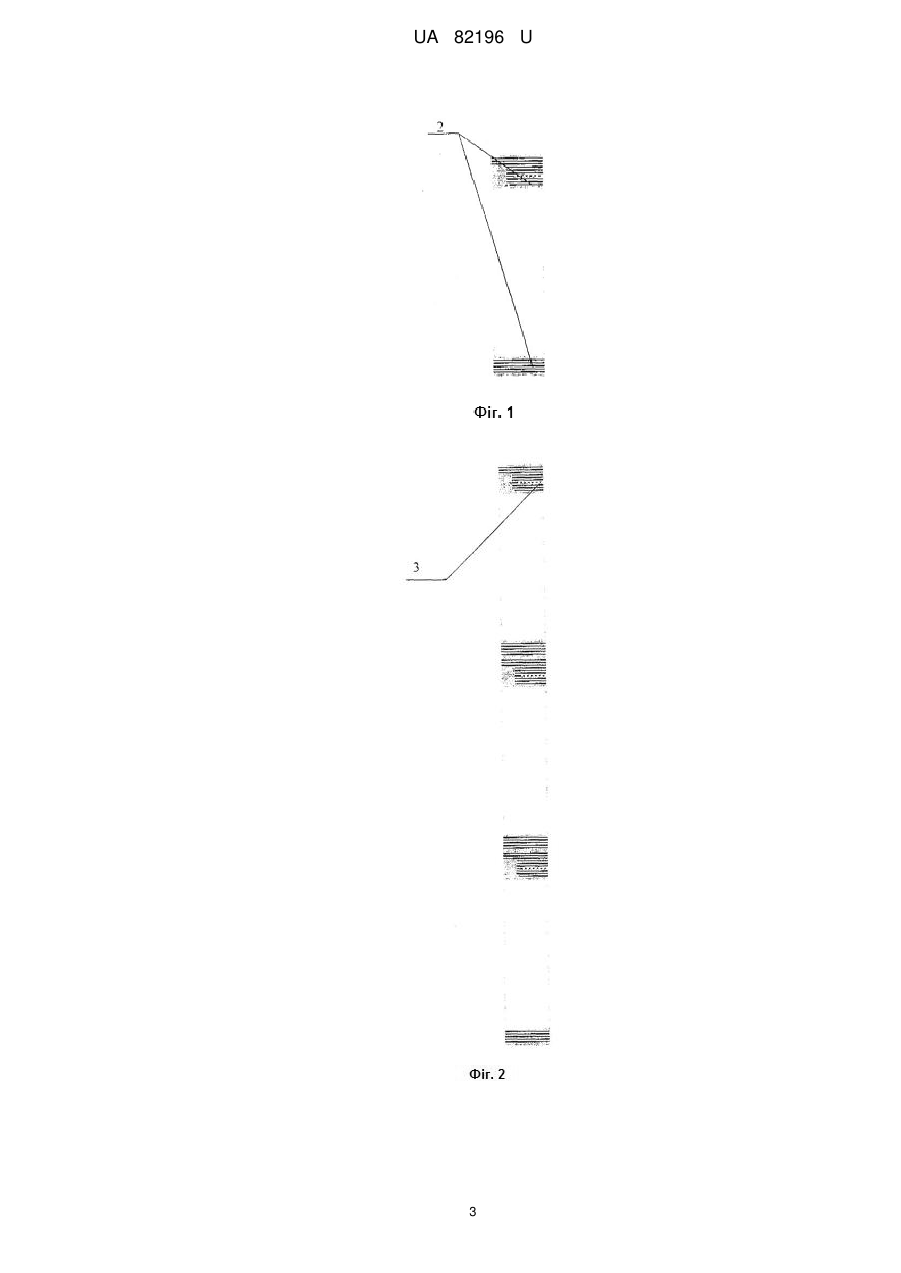

Реферат: Пакет для упаковки алкогольних і слабоалкогольних напоїв являє собою герметичний пакет з гнучкого матеріалу. Пакет має один подовжній і два поперечні запаювальні шви, сформовані на пакувальній машині. Як гнучкий матеріал використане полотно гнучкої плівки, яка містить принаймні один шар. Пакет має форму квадрата або прямокутника, довжина якого становить від 5 мм до 150 000 мм, ширина - від 5 мм до 150 000 мм, а вага з продуктом - від 5 до 2000 г. UA 82196 U (54) ПАКЕТ ДЛЯ УПАКОВКИ АЛКОГОЛЬНИХ І СЛАБОАЛКОГОЛЬНИХ НАПОЇВ UA 82196 U UA 82196 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості і може бути використана як упаковка для рідких та пастоподібних алкогольних і слабоалкогольних напоїв шляхом виготовлення одноразових пакетів. Відоме упакування для готових до вживання харчових продуктів (Патент України № 26845 під 10.10.2007), яка містить пакет для харчових продуктів і розміщену в пакеті ємність для приправи до цього харчового продукту. Пакет виконаний з металізованої плівки у вигляді запечатаного з двох сторін рукава, а ємність для приправи виконана у вигляді контейнера з легковідокремлюваною кришкою, виконаною у вигляді плівки. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є технічне рішення багатошарова плівка для упакування харчових продуктів, які виділяють СО2, та пакет, виготовлений на її основі (Патент України № 87388 від 10.06.2009. бюл. № 11), де описаний герметичний пакет, виготовлений з гнучкого матеріалу. Цей матеріал містить поліамід, шар, що містить поліолефін та два адгезивні шари з поліолефіну, модифікованого ангідридом, яка відрізняться тим, що перший шар містить іономер або поліолефіни, або суміш поліолефінів, другий шар містить адгезивний агент (AD), третій шар містить співполімер поліаміду ПА6/12 або співполімер поліаміду ПА6/69, або співполімер поліаміду ПА66/69/61, або терполімер поліаміду 6/6,6/12, або їх суміш, четвертий шар містить адгезивний агент (AD), п'ятий шар містить поліолефін. Недоліком цього відомого пакета є складність її виготовлення з причини того, що необхідно заздалегідь виготовити рукав з термопластичного матеріалу, надати йому форму трубчастого елемента. Для цього необхідна наявність спеціального устаткування. Для виробництва пакета намотану на бобіни плівку встановлюють на розмотувальний вузол зварювальної машини та направляють через проміжні валики у зварювальну головку, яка є змінною і встановлюється в залежності від типу та кількості зварювальних швів. У зварювальній головці відбувається зварювання однієї або двох сторін рукава та обрізка пакета необхідного розміру. Потім одержані пакети направляють на стадію упаковки. У основу корисної моделі поставлена задача спрощення виготовлення пакета. Поставлена задача вирішується тим, що пакет для упаковки алкогольних і слабоалкогольних напоїв являє собою герметичний пакет з гнучкого матеріалу. Відповідно до корисної моделі, пакет має один подовжній і два поперечні запаювальні шви, сформовані на пакувальній машині. Як гнучкий матеріал використане полотно гнучкої плівки, яка містить принаймні один шар, причому пакет має форму квадрата або прямокутника, довжина якого становить від 5 мм до 150 000 мм, ширина - від 5 мм до 150 000 мм, а вага з продуктом - від 5 до 2000 г. У окремому варіанті реалізації корисної моделі, по всій довжині одного з запалювальних швів виконана надсічка або перфорація з можливістю відривання частини пакета по шву з утворенням шийки. Як гнучка плівка використаний шаруватий матеріал, який являє собою комбінацію поліетилену низького і високого тиску, поліпропілену, поліаміду, полістиролу, поліетилентерефталату, алюмінієвої фольги, паперу, картону. У ще одному варіанті реалізації корисної моделі, до складу упаковки додатково введена укріплююча сітка, яка є впаяною в гнучку плівку або напаяною до гнучкої плівки, а як укріплююча (армуюча) сітка використаний матеріал на основі полімеру або дроту, або їх комбінації. У корисній моделі, яка заявляється, вирішується задача спрощення процесу виготовлення упаковки завдяки тому, що матеріал пакета формують з полотна плівки, після чого полотно складають в подовжньому напрямі, при цьому запаюють подовжній шов. Операція складання є значно простішою за операцію виготовлення трубчастого елемента, не вимагає наявності дорогого складного устаткування. Дно пакета формують за допомогою поперечного запаювання, після чого проводять наповнення пакета продуктом. Спрощенню процесу виготовлення упаковки сприяє також той факт, що наповнений пакет відрізують з одночасним здійсненням запаювання дна наступного пакета. Виконаний по всій довжині запалювального шву надсічки або перфорації дозволяє відкрити пакет без використання інструментів і контрольовано вилити продукт через "шийку", яка утворила після відриву частини шва пакету по надсічці/перфорації. На фіг. 1 показаний вигляд окремого пакета зверху; на фіг. 2 - вигляд нерозрізаних пакетів зверху; на фіг. 3 вигляд пакета знизу; на фіг. 4 - вигляд нерозрізаних пакетів знизу. Упаковка є пакетом з гнучкого матеріалу з одним подовжнім швом 1 і двома поперечними запаювальними швами 2. По всій довжині одного з запаювальних швів, бажано поперечного 2, виконана надсічка або перфорація 3 з можливістю відривання частини пакета по шву з утворенням шийки 4. 1 UA 82196 U 5 10 15 20 25 30 Герметичний пакет виготовляється на пакувальній машині і формується з полотна (з гнучкої плівки (одношарової або багатошарової). Спочатку плівку згортають в трубу, пропаюють подовжній шов і один поперечний, наповнюють продуктом (алкогольними або слабоалкогольними напоями). Далі пакет запаюють другим поперечним швом, забезпечуючи герметичність пакета (він має форму квадрату або прямокутника, довжина якого становить від 5 мм до 150 000 мм, ширина - від 5 мм до 150 000 мм, а вага з продуктом - від 5 до 2000 г.). Відрізання готового пакета робляться механічним способом спеціальним ножем. Як приклад використовуваних матеріалів можна привести наступні дані щодо матеріалу багатошарової плівки. 1. поліетилен низького і високого тиску від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 2. поліпропілен (РР) від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 3. поліамід (РА) від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 4 полістирол (РS) від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 5 поліетилентерефталат (РЕТ) від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 6. алюмінієва фольга (Аl) від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 7. папір від 0,010 мкм (мікрон) до 300 мкм (мікрон), 8. перфорований картон від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 9. картон віл 0,010 мкм (мікрон) до 3000 мкм (мікрон). Також як гнучка плівка для виготовлення пакета можуть бути використані комбінації з викладених вище матеріалів. Для посилення міцності пакета можливе упаювання сітки з таких матеріалів або їх комбінації: 10. поліетилен низького і високого тиску від 0,010 мкм (мікрон) до 3000 мкм (мікрон). 11. поліпропілен (РР) від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 12. поліамід (РА) від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 13. полістирол (PS) від 0,010 мкм (мікрон) до 3000 мкм (мікрон), 14. поліетилентерефталат (PET) від 0,010 мкм (мікрон) до 300 мкм (мікрон), 15. алюмінієвий дріт (А1) від 0,010 мкм (мікрон) до 3000 мкм (мікрон). Таким чипом, в корисній моделі, яка заявляється, досягається спрощення виготовлення упаковки для пакування алкогольних і слабоалкогольних напоїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Пакет для упаковки алкогольних і слабоалкогольних напоїв, що являє собою герметичний пакет з гнучкого матеріалу, який відрізняється тим, що пакет має один подовжній і два поперечні запаювальні шви, сформований на пакувальній машині, а як гнучкий матеріал використане полотно гнучкої плівки, яка містить принаймні один шар, причому пакет має форму квадрата або прямокутника, довжина якого становить від 5 мм до 150 000 мм, ширина - від 5 мм до 150 000 мм, а вага з продуктом - від 5 до 2000 г. 2. Пакет за п. 1, який відрізняється тим, що по всій довжині одного з запаювальних швів виконана надсічка або перфорація з можливістю відривання частини пакета по шву з утворенням шийки, причому як гнучка плівка використаний шаруватий матеріал, який являє собою комбінацію поліетилену низького і високого тиску, поліпропілену, поліаміду, полістиролу, поліетилентерефталату, алюмінієвої фольги, паперу, картону. 3. Пакет за п. 2, який відрізняється тим, що до складу упаковки додатково введена укріплююча сітка, яка є впаяною в гнучку плівку або напаяною до гнучкої плівки, а як укріплююча (армуюча) сітка використаний матеріал на основі полімеру або дроту, або їх комбінації. 2 UA 82196 U 3 UA 82196 U 4 UA 82196 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
