Кожухотрубний теплообмінник

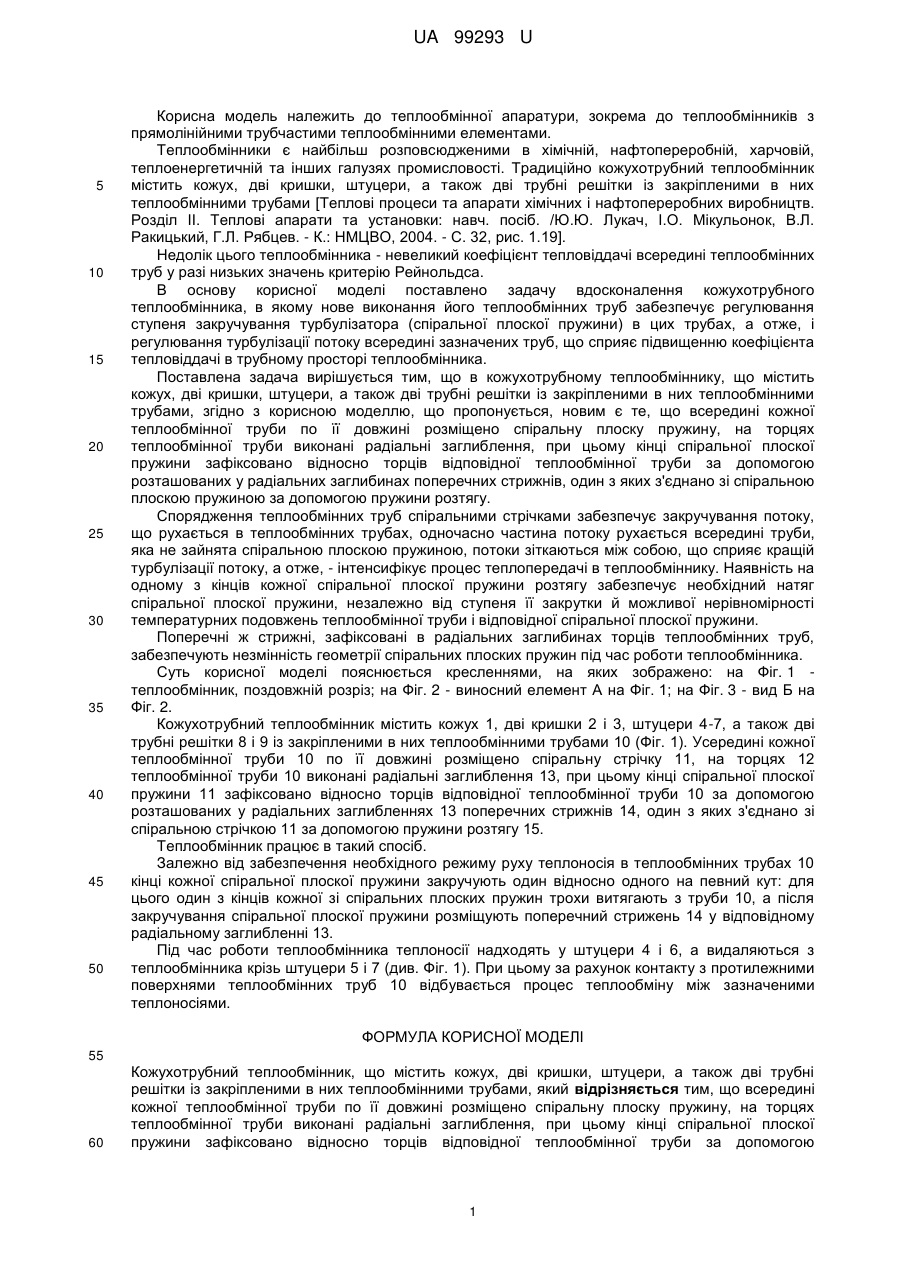

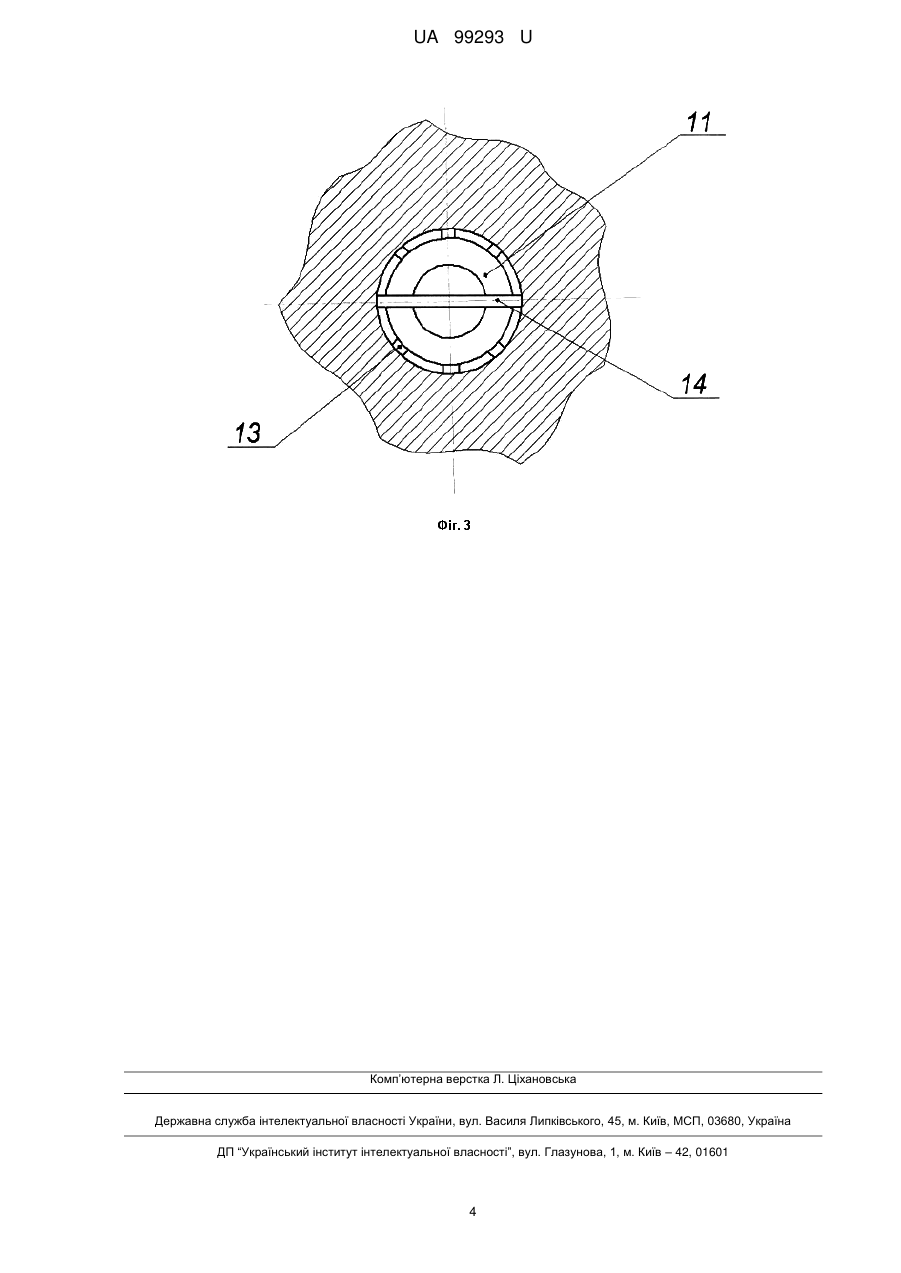

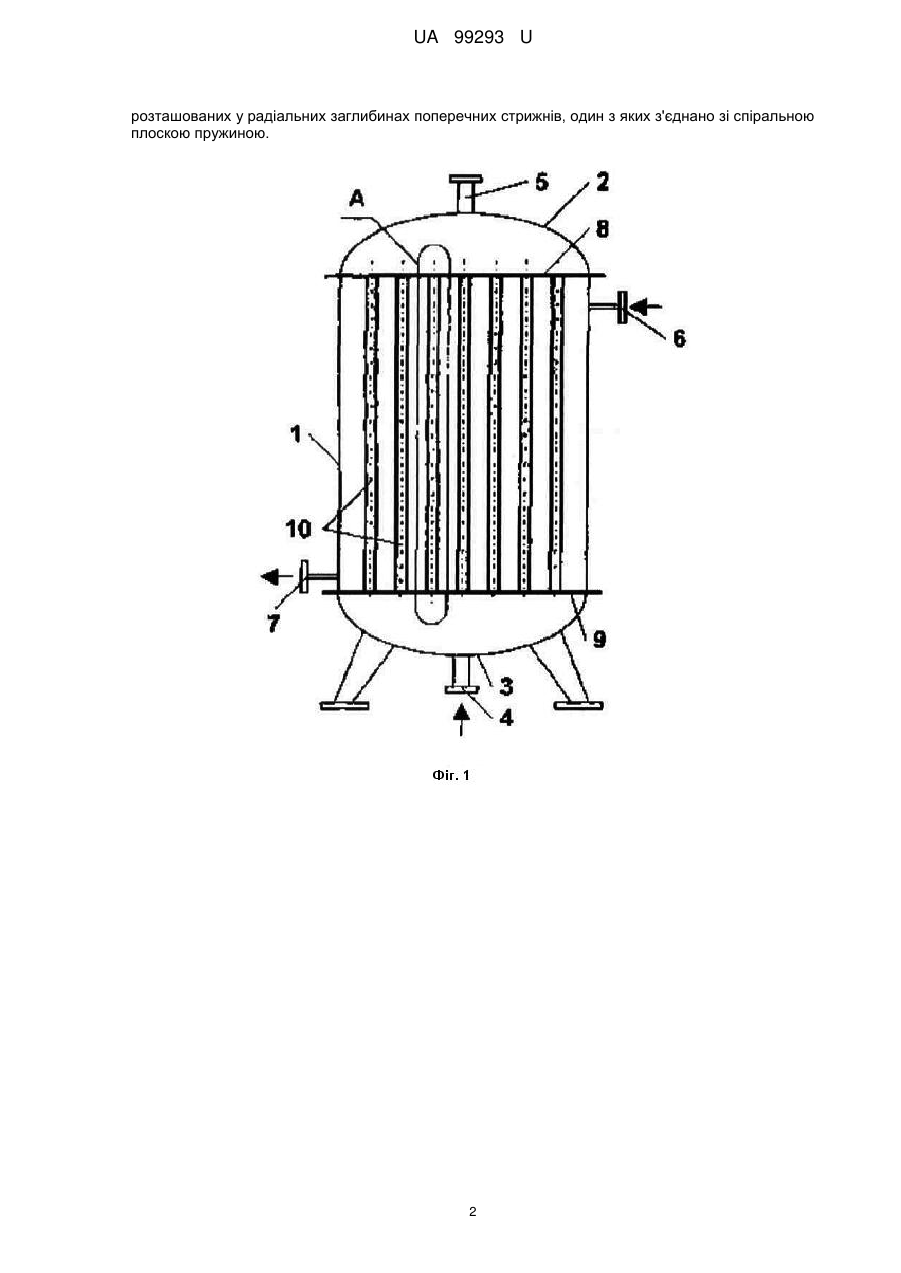

Реферат: Кожухотрубний теплообмінник, що містить кожух, дві кришки, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами, причому всередині кожної теплообмінної труби по її довжині розміщено спіральну плоску пружину, на торцях теплообмінної труби виконані радіальні заглиблення, при цьому кінці спіральної плоскої пружини зафіксовано відносно торців відповідної теплообмінної труби за допомогою розташованих у радіальних заглибинах поперечних стрижнів, один з яких з'єднано зі спіральною плоскою пружиною. UA 99293 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК UA 99293 U UA 99293 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з прямолінійними трубчастими теплообмінними елементами. Теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. Традиційно кожухотрубний теплообмінник містить кожух, дві кришки, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. /Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. - К.: НМЦВО, 2004. - С. 32, рис. 1.19]. Недолік цього теплообмінника - невеликий коефіцієнт тепловіддачі всередині теплообмінних труб у разі низьких значень критерію Рейнольдса. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного теплообмінника, в якому нове виконання його теплообмінних труб забезпечує регулювання ступеня закручування турбулізатора (спіральної плоскої пружини) в цих трубах, а отже, і регулювання турбулізації потоку всередині зазначених труб, що сприяє підвищенню коефіцієнта тепловіддачі в трубному просторі теплообмінника. Поставлена задача вирішується тим, що в кожухотрубному теплообміннику, що містить кожух, дві кришки, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами, згідно з корисною моделлю, що пропонується, новим є те, що всередині кожної теплообмінної труби по її довжині розміщено спіральну плоску пружину, на торцях теплообмінної труби виконані радіальні заглиблення, при цьому кінці спіральної плоскої пружини зафіксовано відносно торців відповідної теплообмінної труби за допомогою розташованих у радіальних заглибинах поперечних стрижнів, один з яких з'єднано зі спіральною плоскою пружиною за допомогою пружини розтягу. Спорядження теплообмінних труб спіральними стрічками забезпечує закручування потоку, що рухається в теплообмінних трубах, одночасно частина потоку рухається всередині труби, яка не зайнята спіральною плоскою пружиною, потоки зіткаються між собою, що сприяє кращій турбулізації потоку, а отже, - інтенсифікує процес теплопередачі в теплообміннику. Наявність на одному з кінців кожної спіральної плоскої пружини розтягу забезпечує необхідний натяг спіральної плоскої пружини, незалежно від ступеня її закрутки й можливої нерівномірності температурних подовжень теплообмінної труби і відповідної спіральної плоскої пружини. Поперечні ж стрижні, зафіксовані в радіальних заглибинах торців теплообмінних труб, забезпечують незмінність геометрії спіральних плоских пружин під час роботи теплообмінника. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 теплообмінник, поздовжній розріз; на Фіг. 2 - виносний елемент А на Фіг. 1; на Фіг. 3 - вид Б на Фіг. 2. Кожухотрубний теплообмінник містить кожух 1, дві кришки 2 і 3, штуцери 4-7, а також дві трубні решітки 8 і 9 із закріпленими в них теплообмінними трубами 10 (Фіг. 1). Усередині кожної теплообмінної труби 10 по її довжині розміщено спіральну стрічку 11, на торцях 12 теплообмінної труби 10 виконані радіальні заглиблення 13, при цьому кінці спіральної плоскої пружини 11 зафіксовано відносно торців відповідної теплообмінної труби 10 за допомогою розташованих у радіальних заглибленнях 13 поперечних стрижнів 14, один з яких з'єднано зі спіральною стрічкою 11 за допомогою пружини розтягу 15. Теплообмінник працює в такий спосіб. Залежно від забезпечення необхідного режиму руху теплоносія в теплообмінних трубах 10 кінці кожної спіральної плоскої пружини закручують один відносно одного на певний кут: для цього один з кінців кожної зі спіральних плоских пружин трохи витягають з труби 10, а після закручування спіральної плоскої пружини розміщують поперечний стрижень 14 у відповідному радіальному заглибленні 13. Під час роботи теплообмінника теплоносії надходять у штуцери 4 і 6, а видаляються з теплообмінника крізь штуцери 5 і 7 (див. Фіг. 1). При цьому за рахунок контакту з протилежними поверхнями теплообмінних труб 10 відбувається процес теплообміну між зазначеними теплоносіями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Кожухотрубний теплообмінник, що містить кожух, дві кришки, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами, який відрізняється тим, що всередині кожної теплообмінної труби по її довжині розміщено спіральну плоску пружину, на торцях теплообмінної труби виконані радіальні заглиблення, при цьому кінці спіральної плоскої пружини зафіксовано відносно торців відповідної теплообмінної труби за допомогою 1 UA 99293 U розташованих у радіальних заглибинах поперечних стрижнів, один з яких з'єднано зі спіральною плоскою пружиною. 2 UA 99293 U 3 UA 99293 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
