Циліндричний електромагніт зворотно-поступального руху

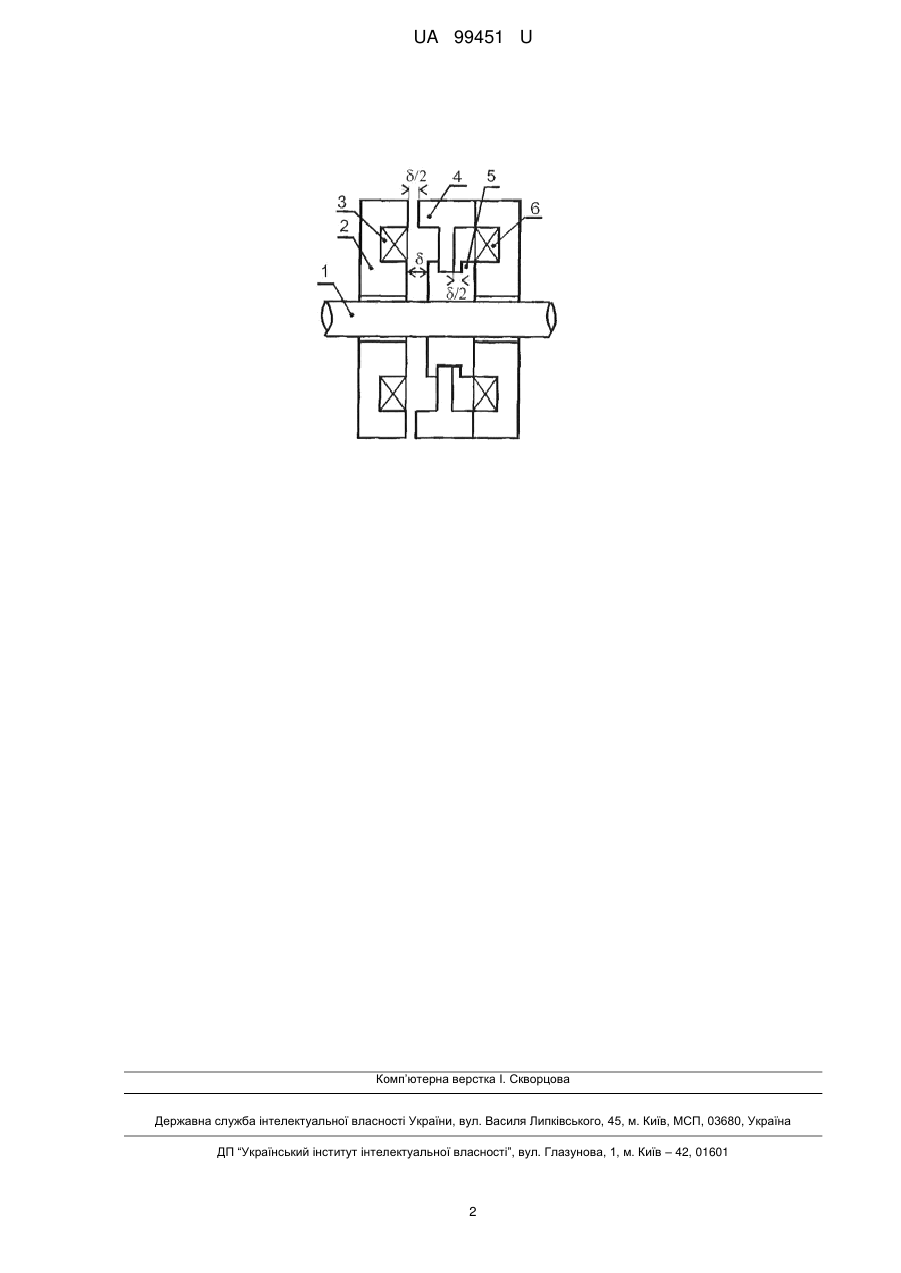

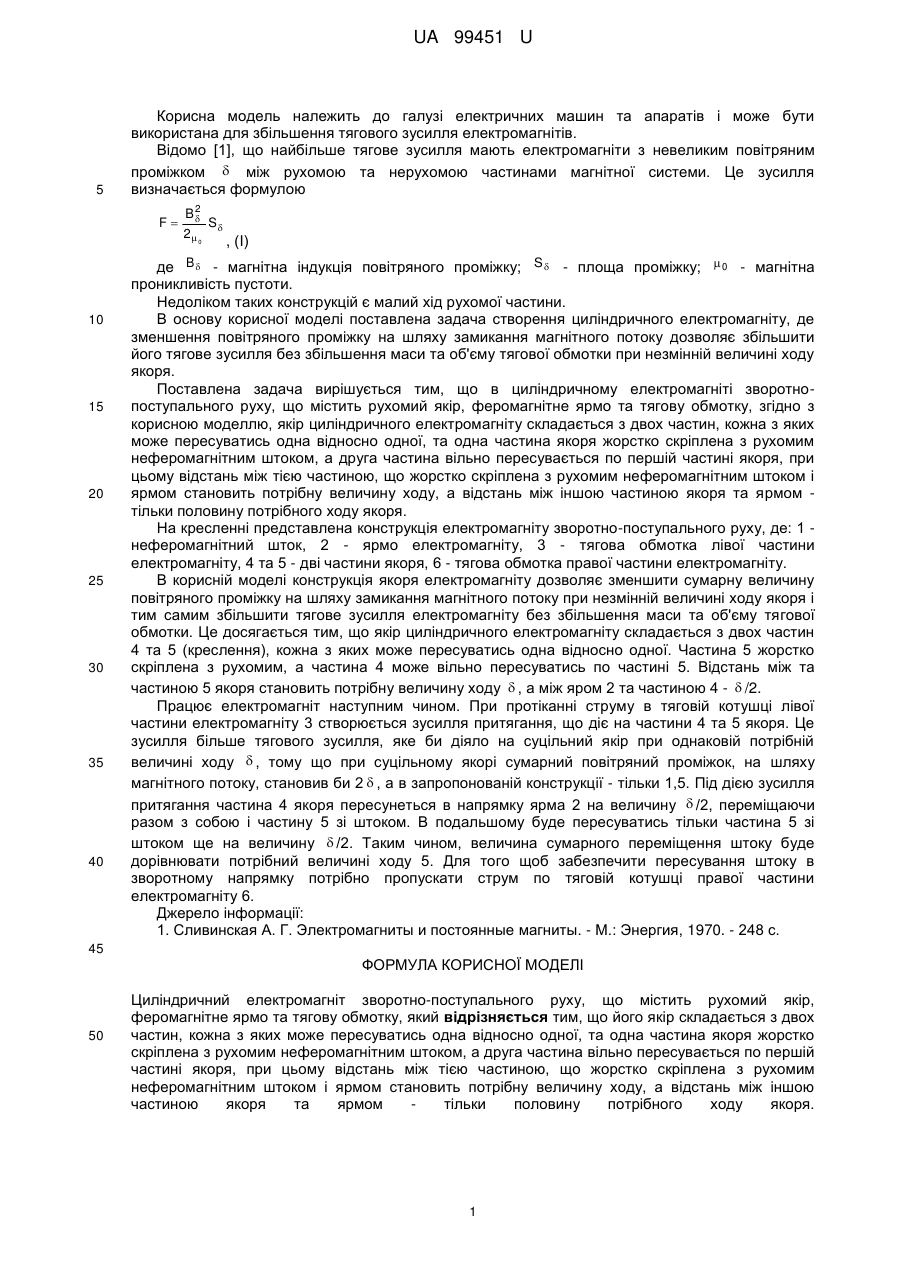

Реферат: UA 99451 U UA 99451 U 5 Корисна модель належить до галузі електричних машин та апаратів і може бути використана для збільшення тягового зусилля електромагнітів. Відомо [1], що найбільше тягове зусилля мають електромагніти з невеликим повітряним проміжком  між рухомою та нерухомою частинами магнітної системи. Це зусилля визначається формулою F 10 15 20 25 30 35 40 B2  S 2 0 , (І) де B  - магнітна індукція повітряного проміжку; S  - площа проміжку;  0 - магнітна проникливість пустоти. Недоліком таких конструкцій є малий хід рухомої частини. В основу корисної моделі поставлена задача створення циліндричного електромагніту, де зменшення повітряного проміжку на шляху замикання магнітного потоку дозволяє збільшити його тягове зусилля без збільшення маси та об'єму тягової обмотки при незмінній величині ходу якоря. Поставлена задача вирішується тим, що в циліндричному електромагніті зворотнопоступального руху, що містить рухомий якір, феромагнітне ярмо та тягову обмотку, згідно з корисною моделлю, якір циліндричного електромагніту складається з двох частин, кожна з яких може пересуватись одна відносно одної, та одна частина якоря жорстко скріплена з рухомим неферомагнітним штоком, а друга частина вільно пересувається по першій частині якоря, при цьому відстань між тією частиною, що жорстко скріплена з рухомим неферомагнітним штоком і ярмом становить потрібну величину ходу, а відстань між іншою частиною якоря та ярмом тільки половину потрібного ходу якоря. На кресленні представлена конструкція електромагніту зворотно-поступального руху, де: 1 неферомагнітний шток, 2 - ярмо електромагніту, 3 - тягова обмотка лівої частини електромагніту, 4 та 5 - дві частини якоря, 6 - тягова обмотка правої частини електромагніту. В корисній моделі конструкція якоря електромагніту дозволяє зменшити сумарну величину повітряного проміжку на шляху замикання магнітного потоку при незмінній величині ходу якоря і тим самим збільшити тягове зусилля електромагніту без збільшення маси та об'єму тягової обмотки. Це досягається тим, що якір циліндричного електромагніту складається з двох частин 4 та 5 (креслення), кожна з яких може пересуватись одна відносно одної. Частина 5 жорстко скріплена з рухомим, а частина 4 може вільно пересуватись по частині 5. Відстань між та частиною 5 якоря становить потрібну величину ходу  , а між яром 2 та частиною 4 -  /2. Працює електромагніт наступним чином. При протіканні струму в тяговій котушці лівої частини електромагніту 3 створюється зусилля притягання, що діє на частини 4 та 5 якоря. Це зусилля більше тягового зусилля, яке би діяло на суцільний якір при однаковій потрібній величині ходу  , тому що при суцільному якорі сумарний повітряний проміжок, на шляху магнітного потоку, становив би 2  , а в запропонованій конструкції - тільки 1,5. Під дією зусилля притягання частина 4 якоря пересунеться в напрямку ярма 2 на величину  /2, переміщаючи разом з собою і частину 5 зі штоком. В подальшому буде пересуватись тільки частина 5 зі штоком ще на величину  /2. Таким чином, величина сумарного переміщення штоку буде дорівнювати потрібний величині ходу 5. Для того щоб забезпечити пересування штоку в зворотному напрямку потрібно пропускати струм по тяговій котушці правої частини електромагніту 6. Джерело інформації: 1. Сливинская А. Г. Электромагниты и постоянные магниты. - М.: Энергия, 1970. - 248 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Циліндричний електромагніт зворотно-поступального руху, що містить рухомий якір, феромагнітне ярмо та тягову обмотку, який відрізняється тим, що його якір складається з двох частин, кожна з яких може пересуватись одна відносно одної, та одна частина якоря жорстко скріплена з рухомим неферомагнітним штоком, а друга частина вільно пересувається по першій частині якоря, при цьому відстань між тією частиною, що жорстко скріплена з рухомим неферомагнітним штоком і ярмом становить потрібну величину ходу, а відстань між іншою частиною якоря та ярмом тільки половину потрібного ходу якоря. 1 UA 99451 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
