Пристрій для затарювання сипучого матеріалу в клапанні мішки

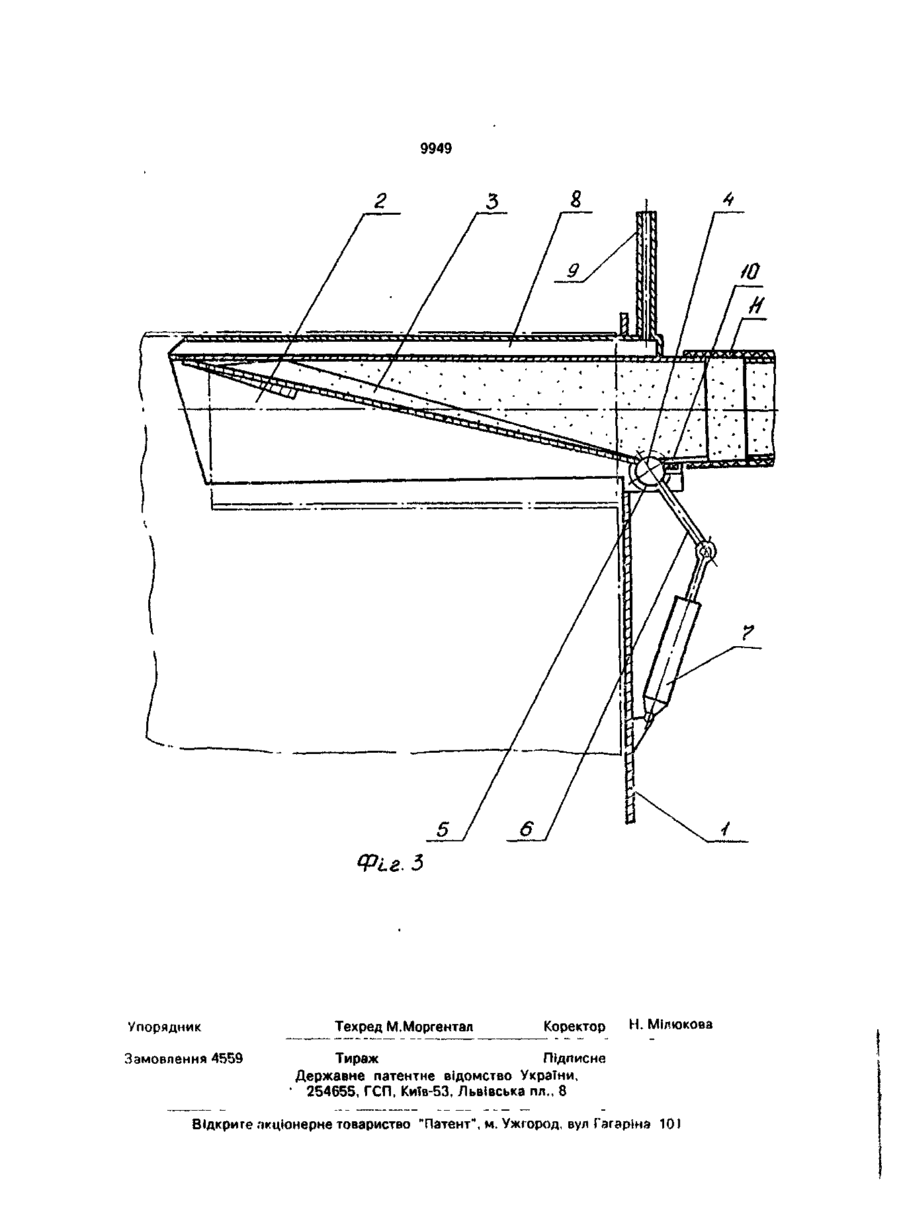

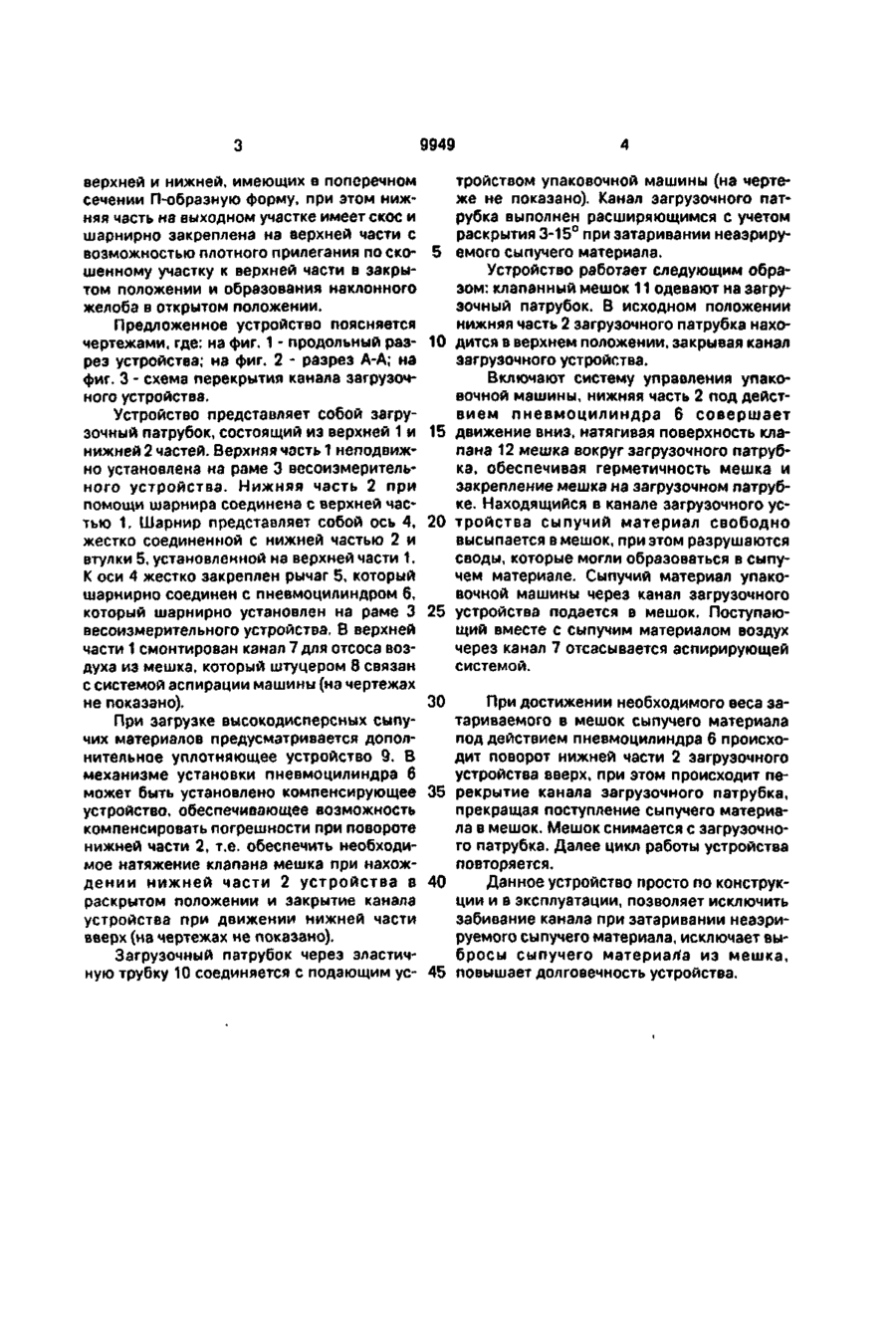

Устройство для затаривания сыпучего материала в клапанные мешки, содержащее весоизмерительное устройство и установленный на его корпусе загрузочный патрубок, выполненный с возможностью перекрытия проходного сечения, отлич а ю щ е е с я тем, что загрузочный патрубок выполнен из двух входящих одна в другую частей - верхней и нижней, имеющих в поперечном сечении П-образную форму, при этом нижняя часть на выходном участке имеет скос и шзрнирно закреплена на верхней части с возможностью плотного прилегания по скошенному участку к верхней части в закрытом положении и образования наклонного желоба в открытом положении. Изобретение относится к устройствам для упаковки сыпучих материалов, в частности для затаривания сыпучего материала в клапанные мешки и может найти применение в таких отраслях народного хозяйства, как агропром, химическая, строительная и другие. Известно устройство, содержащее загрузочный патрубок и затвор, выполненный в виде эластичной трубки, расположенный между загрузочным и дополнительными патрубками, которое и выбирают в качестве прототипа заявляемого изобретения [1]. Недостатком известного устройства является значительное снижение пропускной способности, вследствие уменьшения сечения загрузочного патрубка из-за необходимости размещения в нем дополнительного патрубка, незначительная долговечность эластичной трубы затвора, забивание канала вследствие возникновения распорных усилий при затаривании неаэрируемых сыпучих материалов, выброс сыпучего материала в конце затаривания мешка из-за отсутствия плотного соединения между клапанами мешка и загрузочным устройством, необходимость иметь дополнительное устройство для мешка на загрузочном устройстве. Целью изобретения является исключение сводообразования и выброса при затаривании сыпучего материала, а также повышение долговечности устройства. Поставленная цель достигается тем, что в устройстве для затаривания сыпучего материала в клапанные мешки, содержащем весоизмерительное устройства и установленный на его корпусе загрузочный патрубок, выполненный с возможностью перекрытия проходного сечения, согласно изобретению, загрузочный патрубок выполнен из двух входящих одна в другую частей О 9949 верхней и нижней, имеющих в поперечном сечении П-образную форму, при этом нижняя часть на выходном участке имеет скос и шарнирно закреплена на верхней части с возможностью плотного прилегания по ско- 5 шенному участку к верхней части в закрытом положении и образования наклонного желоба в открытом положении. Предложенное устройство поясняется чертежами, где: на фиг. 1 - продольный раз- 10 рез устройства; на фиг. 2 - разрез А-А; на фиг. 3 - схема перекрытия канала загрузочного устройства. Устройство представляет собой загрузочный патрубок, состоящий из верхней 1 и 15 нижней 2 частей. Верхняя часть 1 неподвижно установлена на раме 3 весоизмерительного устройства. Нижняя часть 2 при помощи шарнира соединена с верхней частью 1. Шарнир представляет собой ось 4, 20 жестко соединенной с нижней частью 2 и втулки 5, установленной на верхней части 1. К оси 4 жестко закреплен рычаг 5, который шарнирно соединен с пневмоцилиндром б, который шарнирно установлен на раме 3 25 весоизмерительного устройства. В верхней части 1 смонтирован канал 7 для отсоса воздуха из мешка, который штуцером 8 связан с системой аспирации машины (на чертежах не показано). 30 При загрузке высокодисперсных сыпучих материалов предусматривается дополнительное уплотняющее устройство 9. В механизме установки пневмоцилиндра 6 может быть установлено компенсирующее 35 устройство, обеспечивающее возможность компенсировать погрешности при повороте нижней части 2, т.е. обеспечить необходимое натяжение клапана мешка при нахождении нижней части 2 устройства в 40 раскрытом положении и закрытие канала устройства при движении нижней части вверх (на чертежах не показано). Загрузочный патрубок через эластичную трубку 10 соединяется с подающим ус- 45 тройством упаковочной машины (на чертеже не показано). Канал загрузочного патрубка выполнен расширяющимся с учетом раскрытия 3-15° при затаривании неаэрируемого сыпучего материала. Устройство работает следующим образом: клапанный мешок 11 одевают на загрузочный патрубок. В исходном положении нижняя часть 2 загрузочного патрубка находится в верхнем положении, закрывая канал загрузочного устройства. Включают систему управления упаковочной машины, нижняя часть 2 под действием пневмоцилиндра б совершает движение вниз, натягивая поверхность клапана 12 мешка вокруг загрузочного патрубка, обеспечивая герметичность мешка и закрепление мешка на загрузочном патрубке. Находящийся в канале загрузочного устройства сыпучий материал свободно высыпается в мешок, при этом разрушаются своды, которые могли образоваться в сыпучем материале. Сыпучий материал упаковочной машины через канал загрузочного устройства подается в мешок. Поступающий вместе с сыпучим материалом воздух через канал 7 отсасывается аспирирующей системой. При достижении необходимого веса затариваемого в мешок сыпучего материала под действием пневмоцилиндра 6 происходит поворот нижней части 2 загрузочного устройства вверх, при этом происходит перекрытие канала загрузочного патрубка, прекращая поступление сыпучего материала в мешок. Мешок снимается с загрузочного патрубка. Далее цикл работы устройства повторяется. Данное устройство просто по конструкции и в эксплуатации, позволяет исключить забивание канала при затаривании неаэрируемого сыпучего материала, исключает выбросы сыпучего материала из мешка, повышает долговечность устройства. 9949 я п і и і m m i K n u n i iut i i f .A i Фіг Упорядник Замовлення 4559 3 Техред М.Моргентал Коректор Н. Мілюкова Тираж Підписне Державне патентне відомство України, • 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите пкціонерне товариство "Патент", м. Ужгород, вул Гагаріна 101
