Забірний пристрій

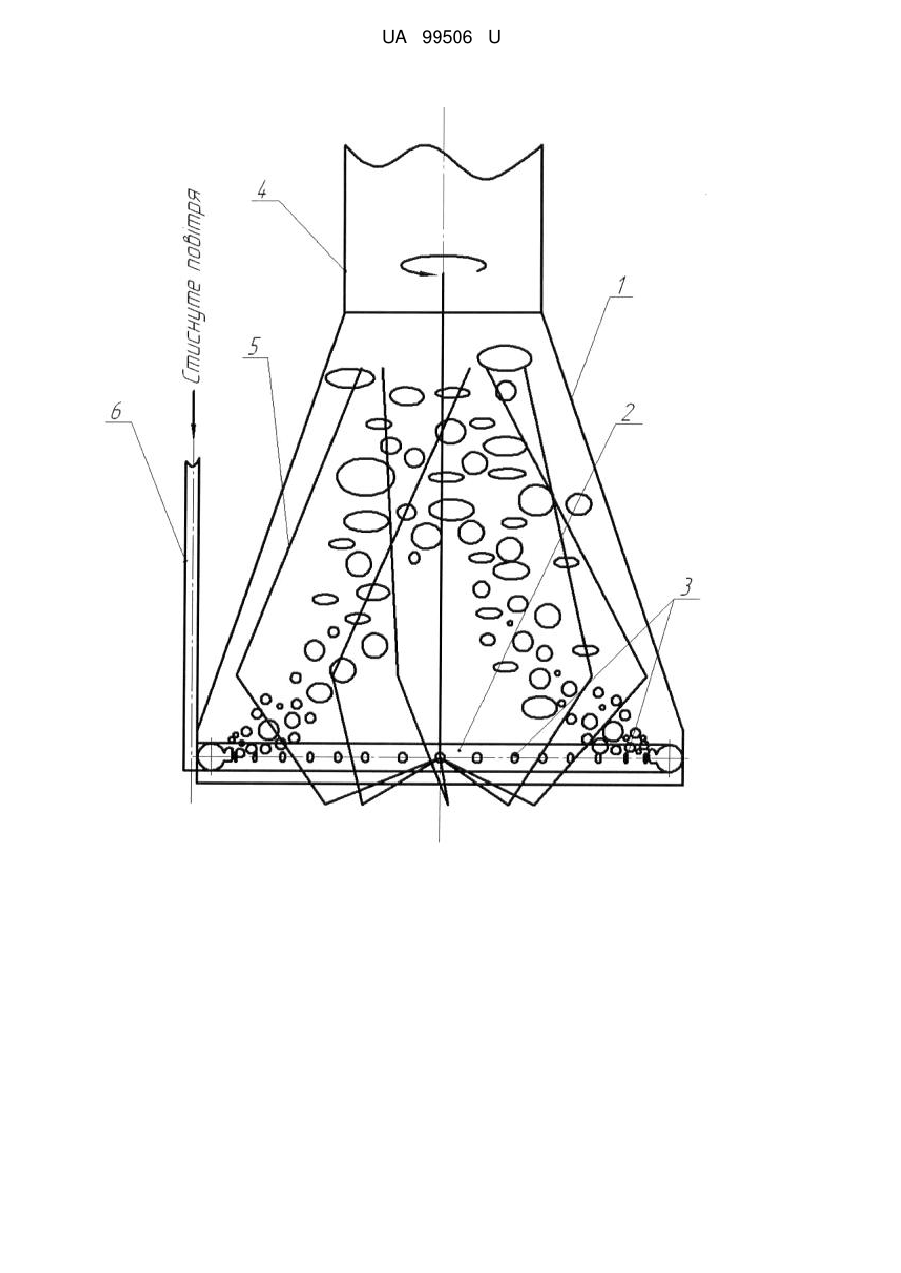

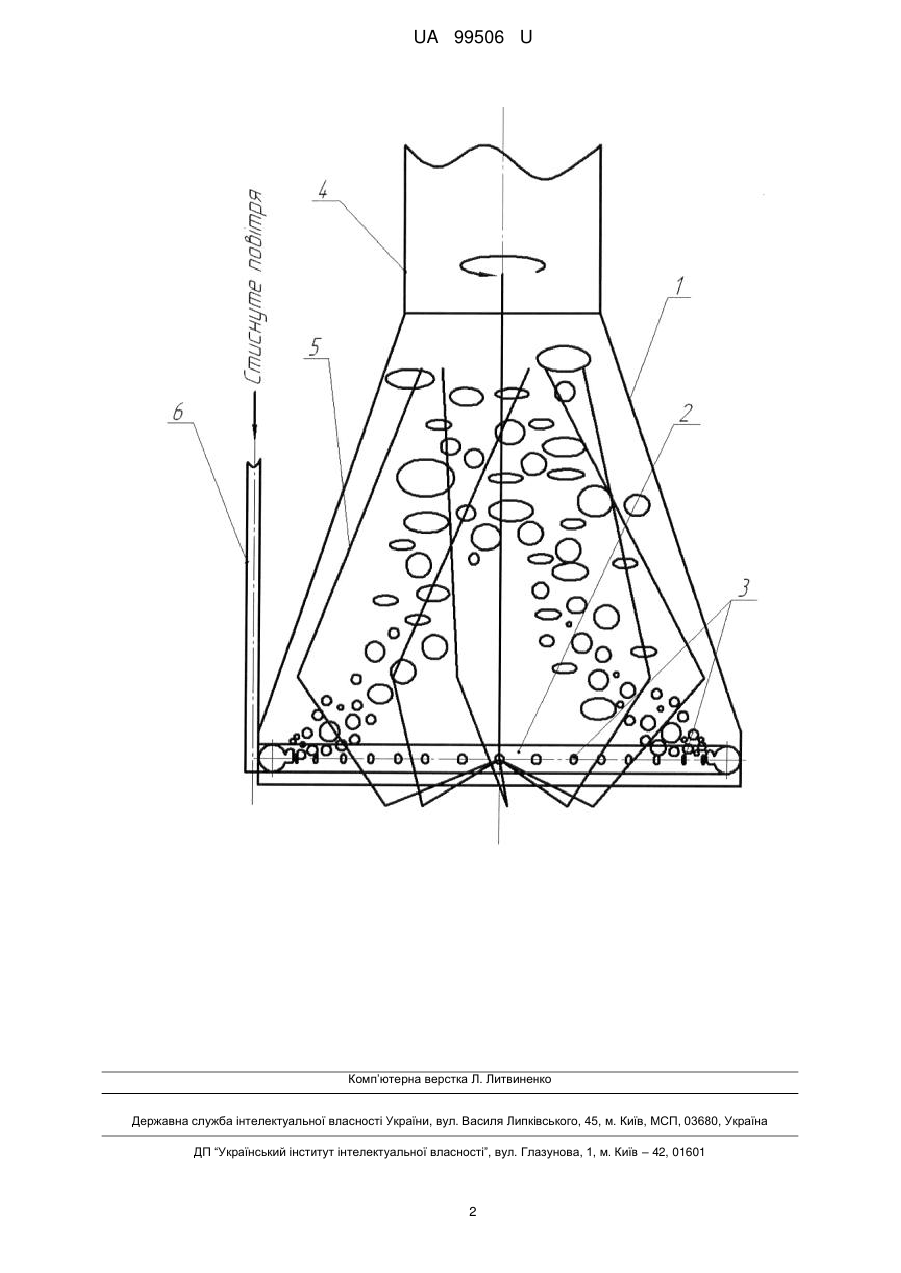

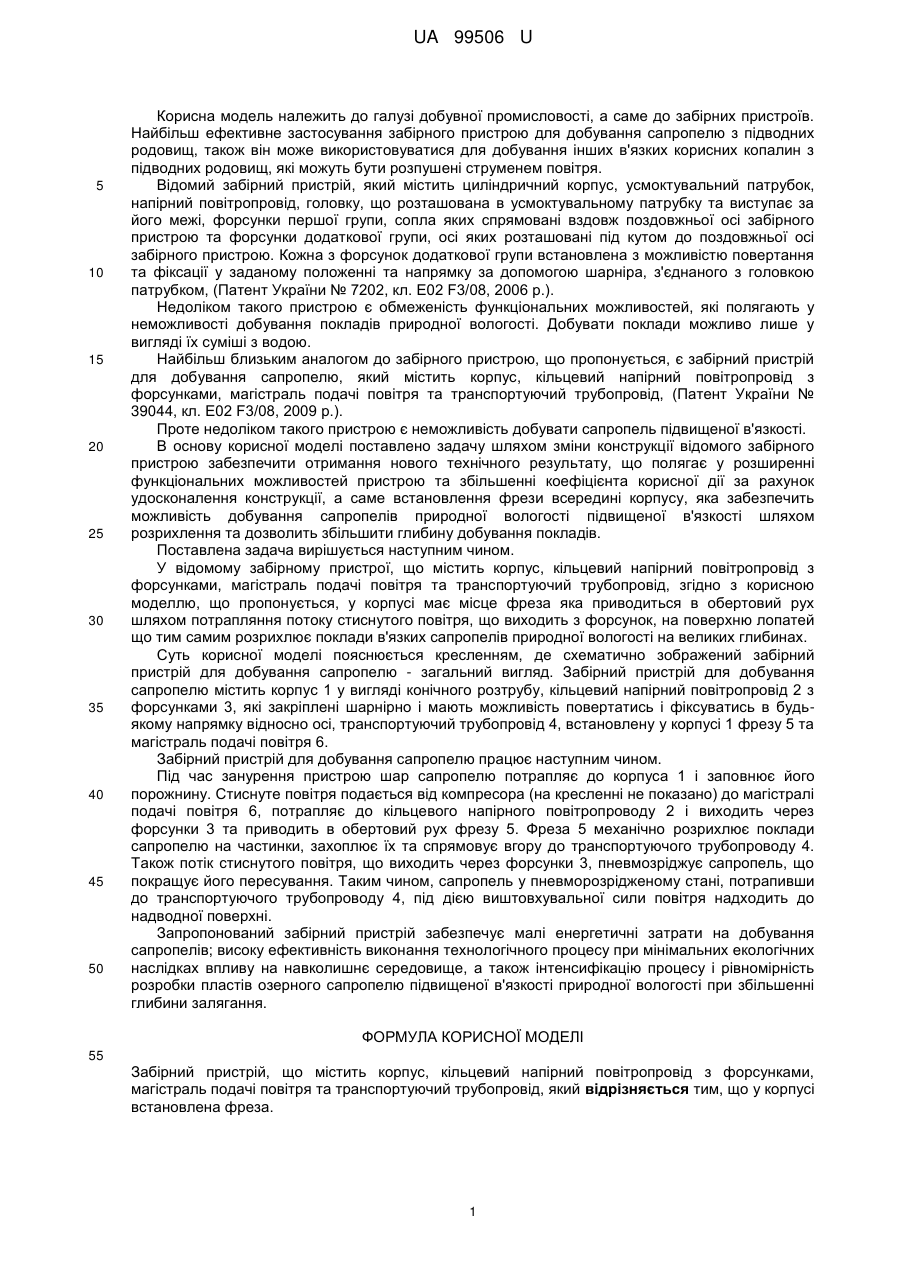

Реферат: UA 99506 U UA 99506 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі добувної промисловості, а саме до забірних пристроїв. Найбільш ефективне застосування забірного пристрою для добування сапропелю з підводних родовищ, також він може використовуватися для добування інших в'язких корисних копалин з підводних родовищ, які можуть бути розпушені струменем повітря. Відомий забірний пристрій, який містить циліндричний корпус, усмоктувальний патрубок, напірний повітропровід, головку, що розташована в усмоктувальному патрубку та виступає за його межі, форсунки першої групи, сопла яких спрямовані вздовж поздовжньої осі забірного пристрою та форсунки додаткової групи, осі яких розташовані під кутом до поздовжньої осі забірного пристрою. Кожна з форсунок додаткової групи встановлена з можливістю повертання та фіксації у заданому положенні та напрямку за допомогою шарніра, з'єднаного з головкою патрубком, (Патент України № 7202, кл. Е02 F3/08, 2006 р.). Недоліком такого пристрою є обмеженість функціональних можливостей, які полягають у неможливості добування покладів природної вологості. Добувати поклади можливо лише у вигляді їх суміші з водою. Найбільш близьким аналогом до забірного пристрою, що пропонується, є забірний пристрій для добування сапропелю, який містить корпус, кільцевий напірний повітропровід з форсунками, магістраль подачі повітря та транспортуючий трубопровід, (Патент України № 39044, кл. Е02 F3/08, 2009 р.). Проте недоліком такого пристрою є неможливість добувати сапропель підвищеної в'язкості. В основу корисної моделі поставлено задачу шляхом зміни конструкції відомого забірного пристрою забезпечити отримання нового технічного результату, що полягає у розширенні функціональних можливостей пристрою та збільшенні коефіцієнта корисної дії за рахунок удосконалення конструкції, а саме встановлення фрези всередині корпусу, яка забезпечить можливість добування сапропелів природної вологості підвищеної в'язкості шляхом розрихлення та дозволить збільшити глибину добування покладів. Поставлена задача вирішується наступним чином. У відомому забірному пристрої, що містить корпус, кільцевий напірний повітропровід з форсунками, магістраль подачі повітря та транспортуючий трубопровід, згідно з корисною моделлю, що пропонується, у корпусі має місце фреза яка приводиться в обертовий рух шляхом потрапляння потоку стиснутого повітря, що виходить з форсунок, на поверхню лопатей що тим самим розрихлює поклади в'язких сапропелів природної вологості на великих глибинах. Суть корисної моделі пояснюється кресленням, де схематично зображений забірний пристрій для добування сапропелю - загальний вигляд. Забірний пристрій для добування сапропелю містить корпус 1 у вигляді конічного розтрубу, кільцевий напірний повітропровід 2 з форсунками 3, які закріплені шарнірно і мають можливість повертатись і фіксуватись в будьякому напрямку відносно осі, транспортуючий трубопровід 4, встановлену у корпусі 1 фрезу 5 та магістраль подачі повітря 6. Забірний пристрій для добування сапропелю працює наступним чином. Під час занурення пристрою шар сапропелю потрапляє до корпуса 1 і заповнює його порожнину. Стиснуте повітря подається від компресора (на кресленні не показано) до магістралі подачі повітря 6, потрапляє до кільцевого напірного повітропроводу 2 і виходить через форсунки 3 та приводить в обертовий рух фрезу 5. Фреза 5 механічно розрихлює поклади сапропелю на частинки, захоплює їх та спрямовує вгору до транспортуючого трубопроводу 4. Також потік стиснутого повітря, що виходить через форсунки 3, пневмозріджує сапропель, що покращує його пересування. Таким чином, сапропель у пневморозрідженому стані, потрапивши до транспортуючого трубопроводу 4, під дією виштовхувальної сили повітря надходить до надводної поверхні. Запропонований забірний пристрій забезпечує малі енергетичні затрати на добування сапропелів; високу ефективність виконання технологічного процесу при мінімальних екологічних наслідках впливу на навколишнє середовище, а також інтенсифікацію процесу і рівномірність розробки пластів озерного сапропелю підвищеної в'язкості природної вологості при збільшенні глибини залягання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Забірний пристрій, що містить корпус, кільцевий напірний повітропровід з форсунками, магістраль подачі повітря та транспортуючий трубопровід, який відрізняється тим, що у корпусі встановлена фреза. 1 UA 99506 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
