Елемент насадки масообмінного апарата

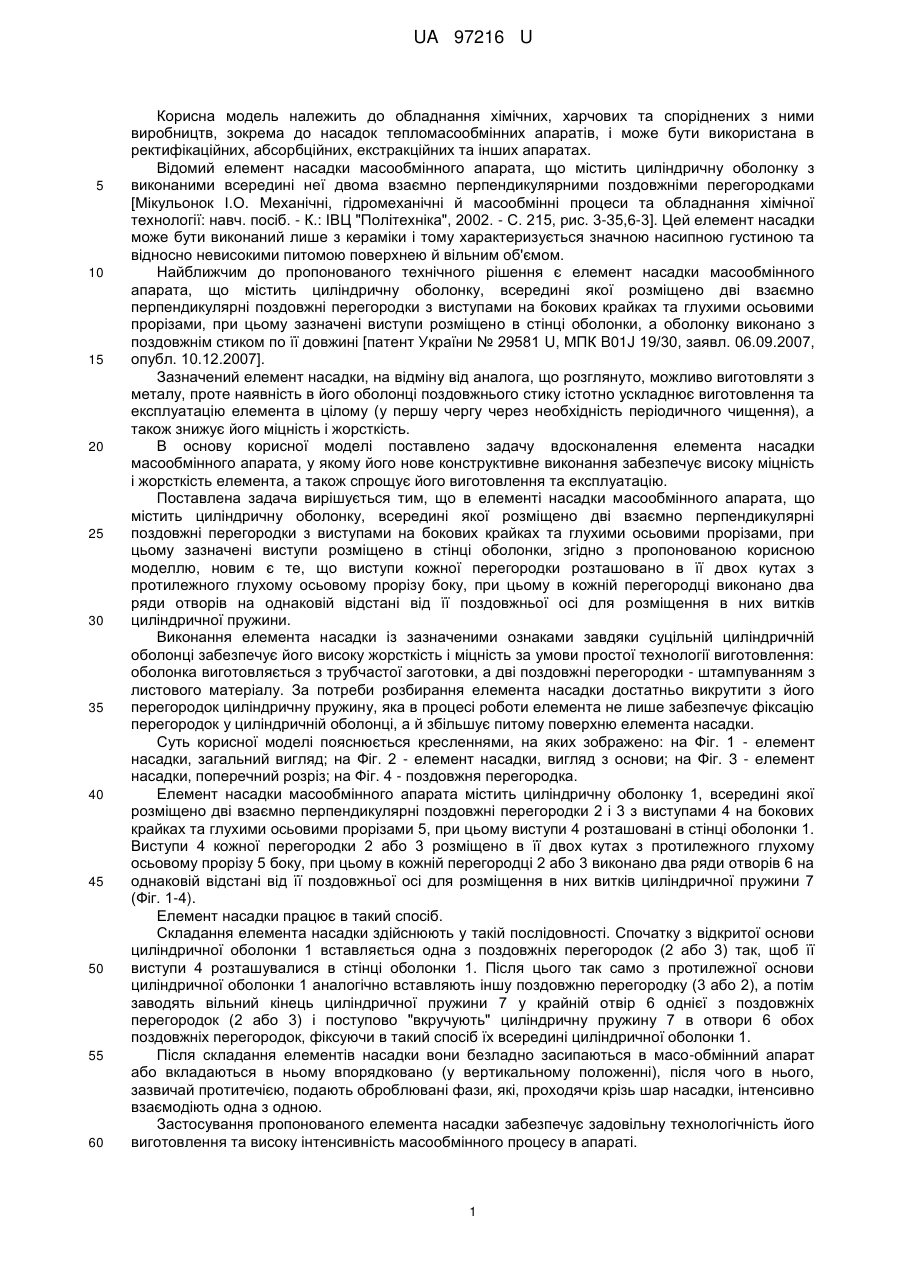

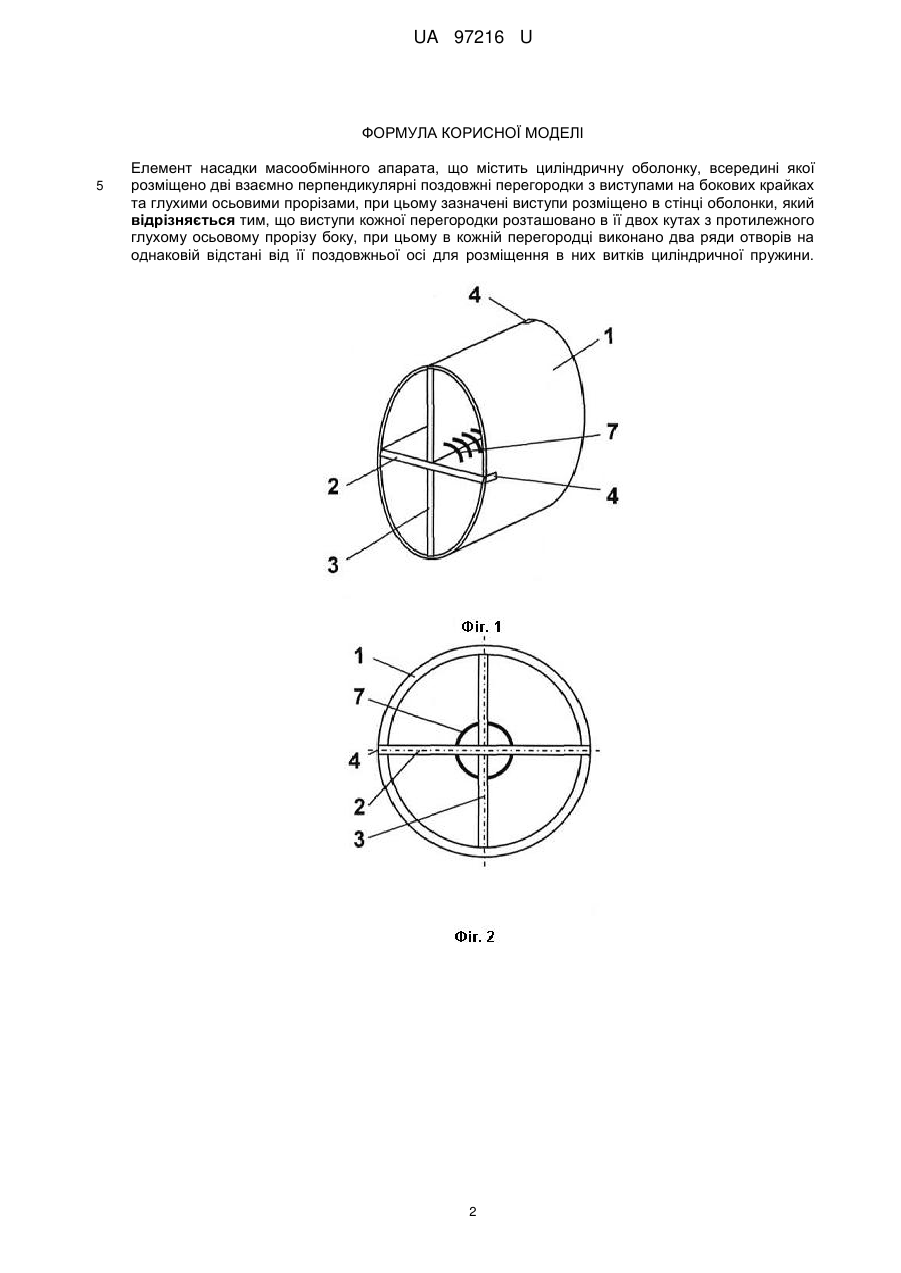

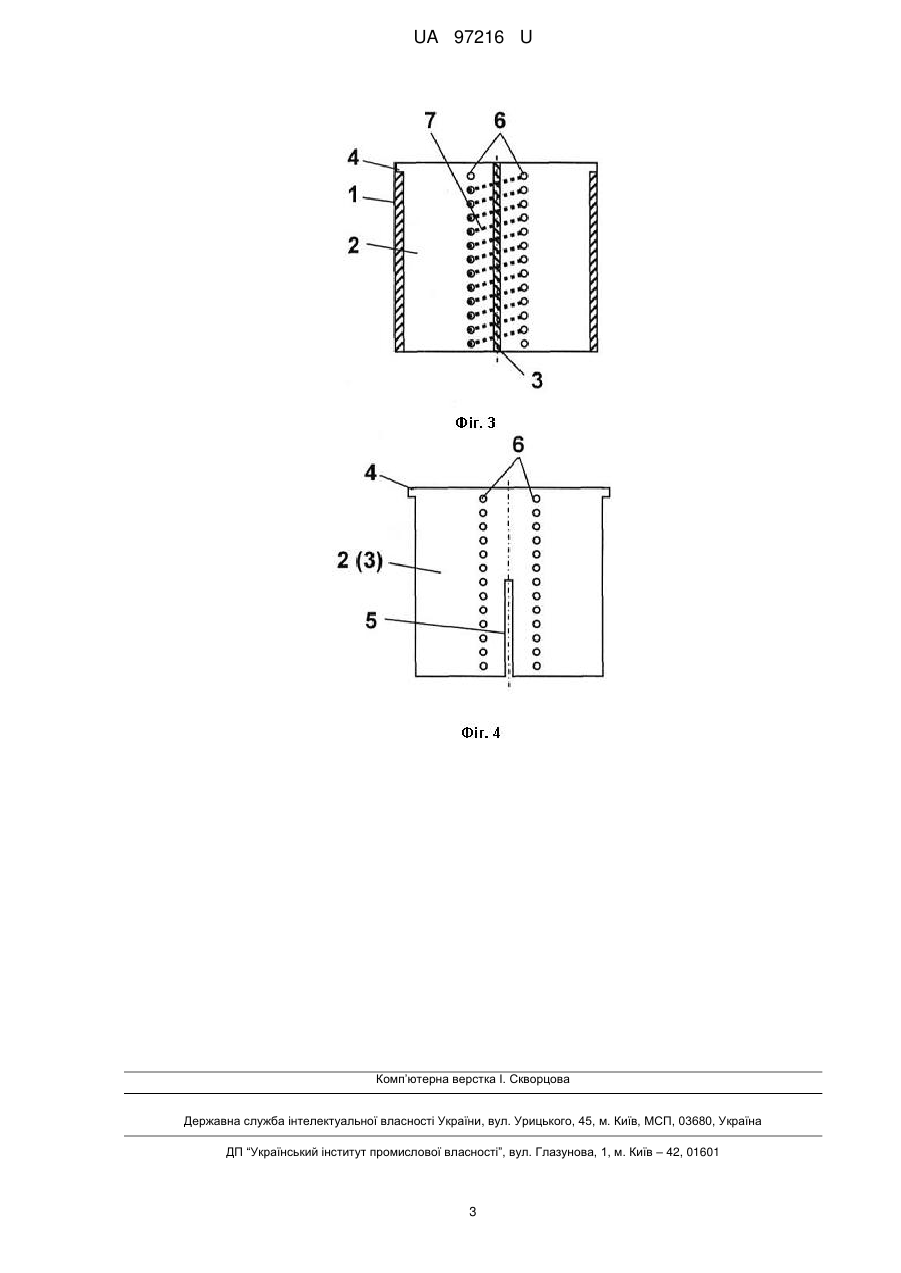

Реферат: UA 97216 U UA 97216 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання хімічних, харчових та споріднених з ними виробництв, зокрема до насадок тепломасообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших апаратах. Відомий елемент насадки масообмінного апарата, що містить циліндричну оболонку з виконаними всередині неї двома взаємно перпендикулярними поздовжніми перегородками [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології: навч. посіб. - К.: ІВЦ "Політехніка", 2002. - С. 215, рис. 3-35,6-3]. Цей елемент насадки може бути виконаний лише з кераміки і тому характеризується значною насипною густиною та відносно невисокими питомою поверхнею й вільним об'ємом. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, що містить циліндричну оболонку, всередині якої розміщено дві взаємно перпендикулярні поздовжні перегородки з виступами на бокових крайках та глухими осьовими прорізами, при цьому зазначені виступи розміщено в стінці оболонки, а оболонку виконано з поздовжнім стиком по її довжині [патент України № 29581 U, МПК B01J 19/30, заявл. 06.09.2007, опубл. 10.12.2007]. Зазначений елемент насадки, на відміну від аналога, що розглянуто, можливо виготовляти з металу, проте наявність в його оболонці поздовжнього стику істотно ускладнює виготовлення та експлуатацію елемента в цілому (у першу чергу через необхідність періодичного чищення), а також знижує його міцність і жорсткість. В основу корисної моделі поставлено задачу вдосконалення елемента насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує високу міцність і жорсткість елемента, а також спрощує його виготовлення та експлуатацію. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить циліндричну оболонку, всередині якої розміщено дві взаємно перпендикулярні поздовжні перегородки з виступами на бокових крайках та глухими осьовими прорізами, при цьому зазначені виступи розміщено в стінці оболонки, згідно з пропонованою корисною моделлю, новим є те, що виступи кожної перегородки розташовано в її двох кутах з протилежного глухому осьовому прорізу боку, при цьому в кожній перегородці виконано два ряди отворів на однаковій відстані від її поздовжньої осі для розміщення в них витків циліндричної пружини. Виконання елемента насадки із зазначеними ознаками завдяки суцільній циліндричній оболонці забезпечує його високу жорсткість і міцність за умови простої технології виготовлення: оболонка виготовляється з трубчастої заготовки, а дві поздовжні перегородки - штампуванням з листового матеріалу. За потреби розбирання елемента насадки достатньо викрутити з його перегородок циліндричну пружину, яка в процесі роботи елемента не лише забезпечує фіксацію перегородок у циліндричній оболонці, а й збільшує питому поверхню елемента насадки. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки, загальний вигляд; на Фіг. 2 - елемент насадки, вигляд з основи; на Фіг. 3 - елемент насадки, поперечний розріз; на Фіг. 4 - поздовжня перегородка. Елемент насадки масообмінного апарата містить циліндричну оболонку 1, всередині якої розміщено дві взаємно перпендикулярні поздовжні перегородки 2 і 3 з виступами 4 на бокових крайках та глухими осьовими прорізами 5, при цьому виступи 4 розташовані в стінці оболонки 1. Виступи 4 кожної перегородки 2 або 3 розміщено в її двох кутах з протилежного глухому осьовому прорізу 5 боку, при цьому в кожній перегородці 2 або 3 виконано два ряди отворів 6 на однаковій відстані від її поздовжньої осі для розміщення в них витків циліндричної пружини 7 (Фіг. 1-4). Елемент насадки працює в такий спосіб. Складання елемента насадки здійснюють у такій послідовності. Спочатку з відкритої основи циліндричної оболонки 1 вставляється одна з поздовжніх перегородок (2 або 3) так, щоб її виступи 4 розташувалися в стінці оболонки 1. Після цього так само з протилежної основи циліндричної оболонки 1 аналогічно вставляють іншу поздовжню перегородку (3 або 2), а потім заводять вільний кінець циліндричної пружини 7 у крайній отвір 6 однієї з поздовжніх перегородок (2 або 3) і поступово "вкручують" циліндричну пружину 7 в отвори 6 обох поздовжніх перегородок, фіксуючи в такий спосіб їх всередині циліндричної оболонки 1. Після складання елементів насадки вони безладно засипаються в масо-обмінний апарат або вкладаються в ньому впорядковано (у вертикальному положенні), після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує задовільну технологічність його виготовлення та високу інтенсивність масообмінного процесу в апараті. 1 UA 97216 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Елемент насадки масообмінного апарата, що містить циліндричну оболонку, всередині якої розміщено дві взаємно перпендикулярні поздовжні перегородки з виступами на бокових крайках та глухими осьовими прорізами, при цьому зазначені виступи розміщено в стінці оболонки, який відрізняється тим, що виступи кожної перегородки розташовано в її двох кутах з протилежного глухому осьовому прорізу боку, при цьому в кожній перегородці виконано два ряди отворів на однаковій відстані від її поздовжньої осі для розміщення в них витків циліндричної пружини. 2 UA 97216 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
