Елемент насадки масообмінного апарата

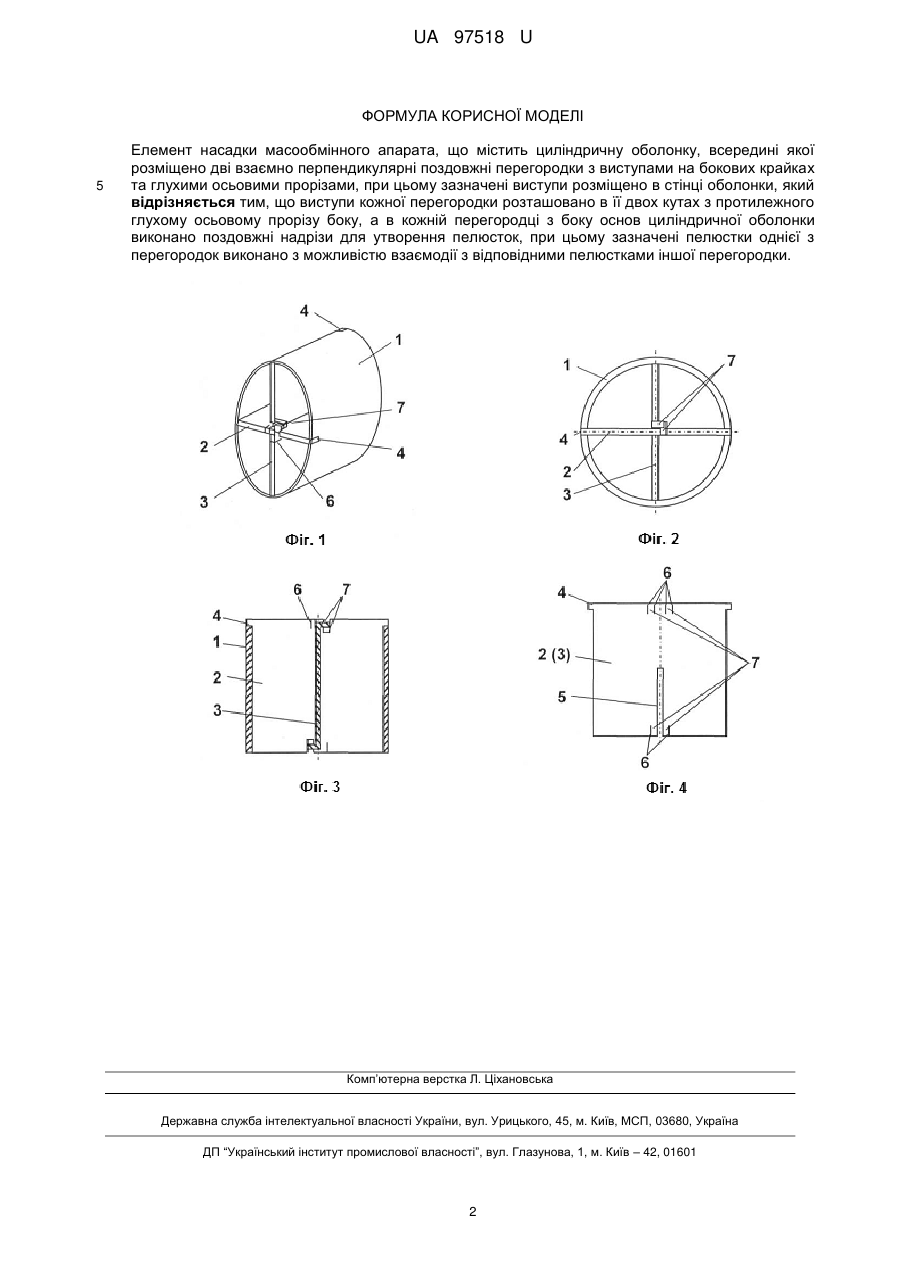

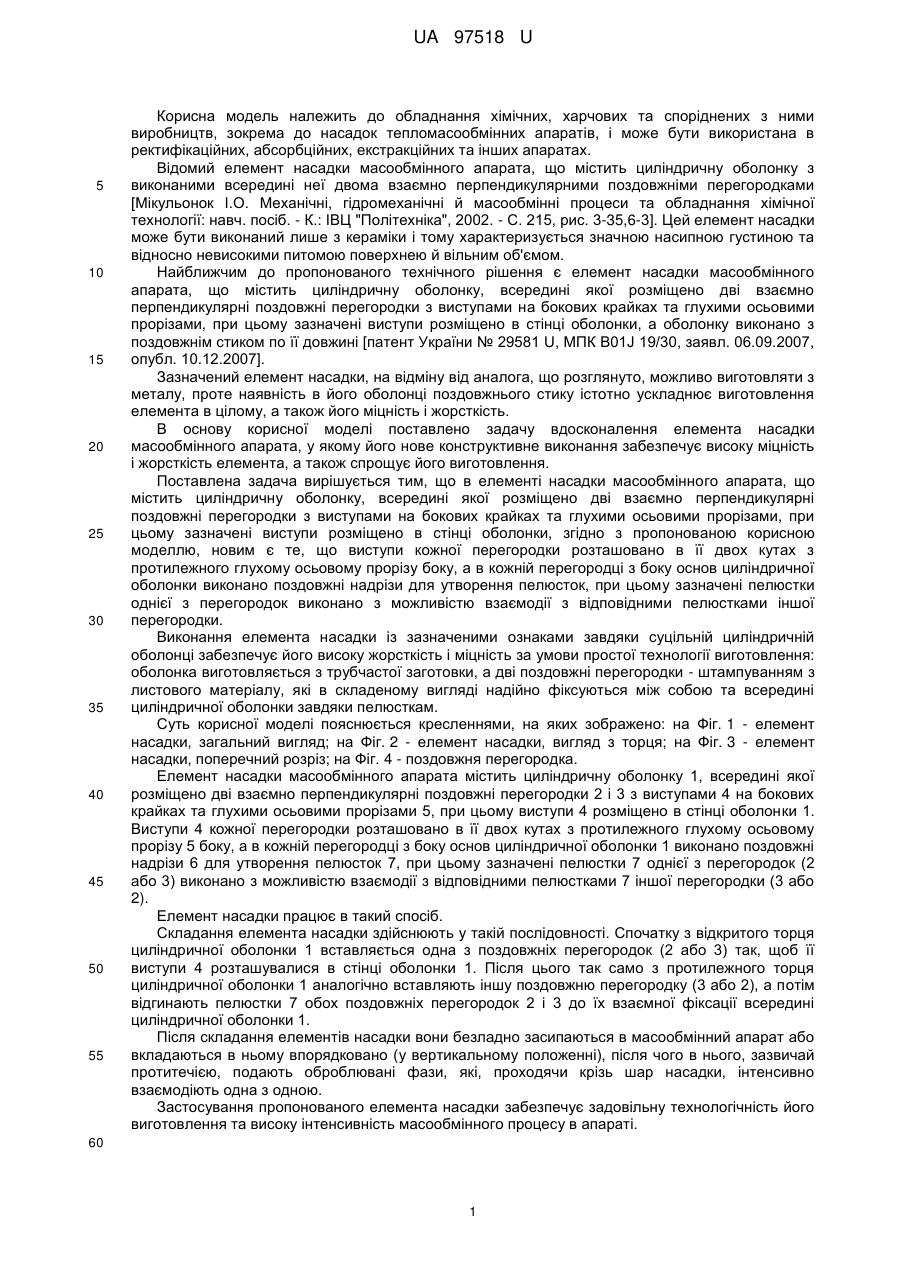

Реферат: UA 97518 U UA 97518 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання хімічних, харчових та споріднених з ними виробництв, зокрема до насадок тепломасообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших апаратах. Відомий елемент насадки масообмінного апарата, що містить циліндричну оболонку з виконаними всередині неї двома взаємно перпендикулярними поздовжніми перегородками [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології: навч. посіб. - К.: ІВЦ "Політехніка", 2002. - С. 215, рис. 3-35,6-3]. Цей елемент насадки може бути виконаний лише з кераміки і тому характеризується значною насипною густиною та відносно невисокими питомою поверхнею й вільним об'ємом. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, що містить циліндричну оболонку, всередині якої розміщено дві взаємно перпендикулярні поздовжні перегородки з виступами на бокових крайках та глухими осьовими прорізами, при цьому зазначені виступи розміщено в стінці оболонки, а оболонку виконано з поздовжнім стиком по її довжині [патент України № 29581 U, МПК B01J 19/30, заявл. 06.09.2007, опубл. 10.12.2007]. Зазначений елемент насадки, на відміну від аналога, що розглянуто, можливо виготовляти з металу, проте наявність в його оболонці поздовжнього стику істотно ускладнює виготовлення елемента в цілому, а також його міцність і жорсткість. В основу корисної моделі поставлено задачу вдосконалення елемента насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує високу міцність і жорсткість елемента, а також спрощує його виготовлення. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить циліндричну оболонку, всередині якої розміщено дві взаємно перпендикулярні поздовжні перегородки з виступами на бокових крайках та глухими осьовими прорізами, при цьому зазначені виступи розміщено в стінці оболонки, згідно з пропонованою корисною моделлю, новим є те, що виступи кожної перегородки розташовано в її двох кутах з протилежного глухому осьовому прорізу боку, а в кожній перегородці з боку основ циліндричної оболонки виконано поздовжні надрізи для утворення пелюсток, при цьому зазначені пелюстки однієї з перегородок виконано з можливістю взаємодії з відповідними пелюстками іншої перегородки. Виконання елемента насадки із зазначеними ознаками завдяки суцільній циліндричній оболонці забезпечує його високу жорсткість і міцність за умови простої технології виготовлення: оболонка виготовляється з трубчастої заготовки, а дві поздовжні перегородки - штампуванням з листового матеріалу, які в складеному вигляді надійно фіксуються між собою та всередині циліндричної оболонки завдяки пелюсткам. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки, загальний вигляд; на Фіг. 2 - елемент насадки, вигляд з торця; на Фіг. 3 - елемент насадки, поперечний розріз; на Фіг. 4 - поздовжня перегородка. Елемент насадки масообмінного апарата містить циліндричну оболонку 1, всередині якої розміщено дві взаємно перпендикулярні поздовжні перегородки 2 і 3 з виступами 4 на бокових крайках та глухими осьовими прорізами 5, при цьому виступи 4 розміщено в стінці оболонки 1. Виступи 4 кожної перегородки розташовано в її двох кутах з протилежного глухому осьовому прорізу 5 боку, а в кожній перегородці з боку основ циліндричної оболонки 1 виконано поздовжні надрізи 6 для утворення пелюсток 7, при цьому зазначені пелюстки 7 однієї з перегородок (2 або 3) виконано з можливістю взаємодії з відповідними пелюстками 7 іншої перегородки (3 або 2). Елемент насадки працює в такий спосіб. Складання елемента насадки здійснюють у такій послідовності. Спочатку з відкритого торця циліндричної оболонки 1 вставляється одна з поздовжніх перегородок (2 або 3) так, щоб її виступи 4 розташувалися в стінці оболонки 1. Після цього так само з протилежного торця циліндричної оболонки 1 аналогічно вставляють іншу поздовжню перегородку (3 або 2), а потім відгинають пелюстки 7 обох поздовжніх перегородок 2 і 3 до їх взаємної фіксації всередині циліндричної оболонки 1. Після складання елементів насадки вони безладно засипаються в масообмінний апарат або вкладаються в ньому впорядковано (у вертикальному положенні), після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує задовільну технологічність його виготовлення та високу інтенсивність масообмінного процесу в апараті. 60 1 UA 97518 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Елемент насадки масообмінного апарата, що містить циліндричну оболонку, всередині якої розміщено дві взаємно перпендикулярні поздовжні перегородки з виступами на бокових крайках та глухими осьовими прорізами, при цьому зазначені виступи розміщено в стінці оболонки, який відрізняється тим, що виступи кожної перегородки розташовано в її двох кутах з протилежного глухому осьовому прорізу боку, а в кожній перегородці з боку основ циліндричної оболонки виконано поздовжні надрізи для утворення пелюсток, при цьому зазначені пелюстки однієї з перегородок виконано з можливістю взаємодії з відповідними пелюстками іншої перегородки. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
