Спосіб повірки засобів вимірювання витрати природного газу

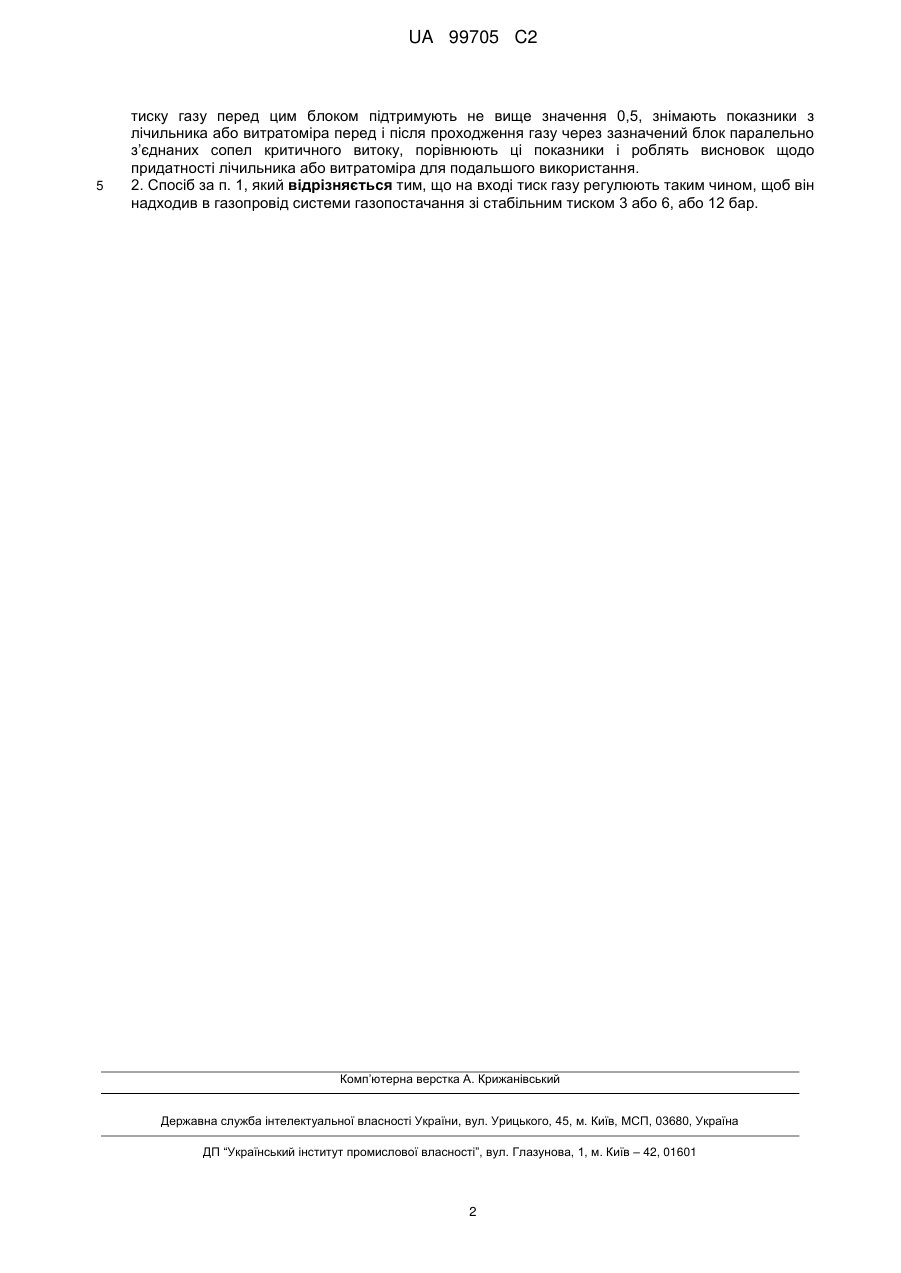

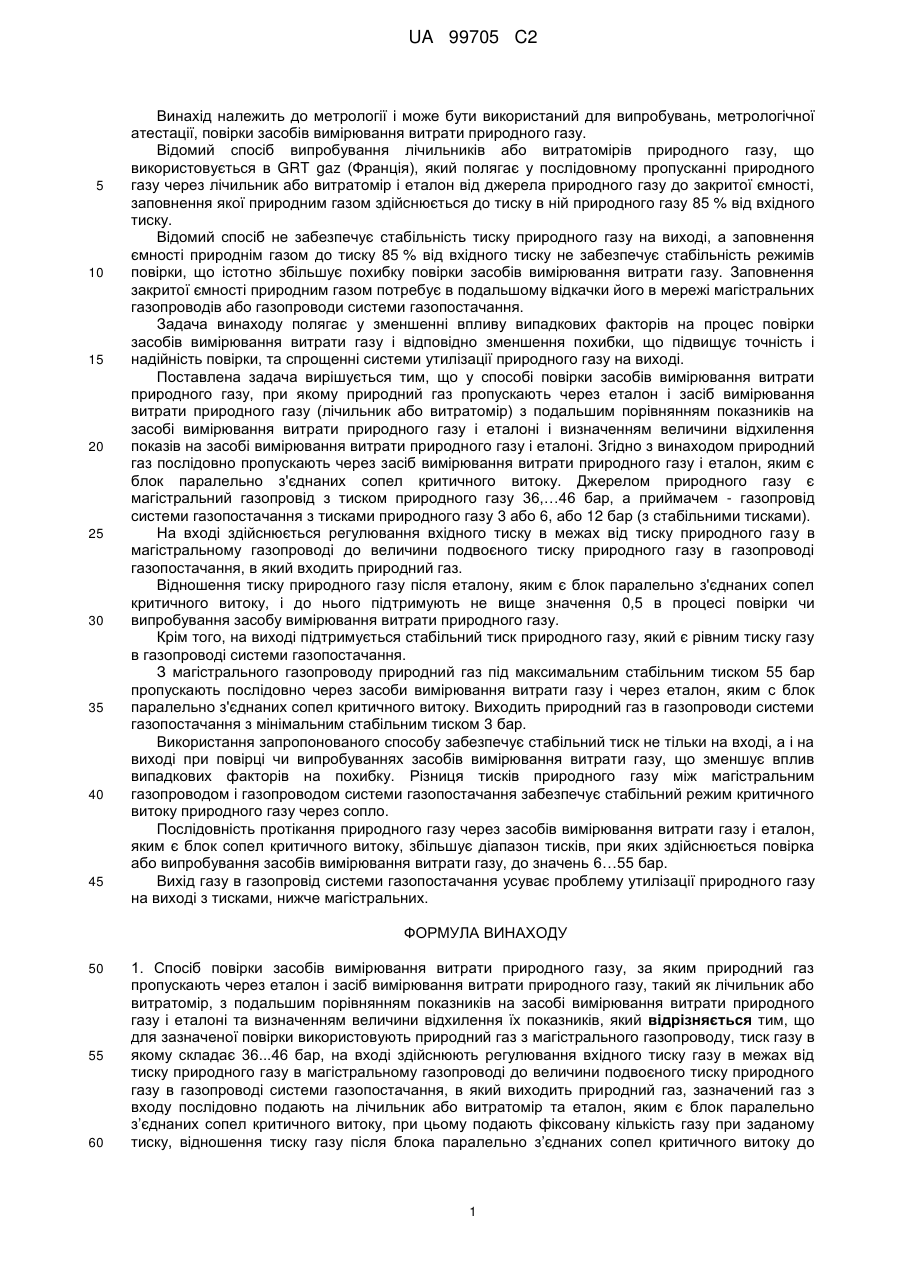

Реферат: Спосіб повірки засобів вимірювання витрати природного газу належить до метрології. Відповідно до способу природний газ пропускають через еталон і засіб вимірювання витрати природного газу, такий як лічильник або витратомір, з подальшим порівнянням показників на засобі вимірювання витрати природного газу і еталоні та визначенням величини відхилення їх показників. Для зазначеної повірки використовують природний газ з магістрального газопроводу, тиск газу в якому складає 36...46 бар. На вході здійснюють регулювання вхідного тиску газу в межах від тиску природного газу в магістральному газопроводі до величини подвоєного тиску природного газу в газопроводі системи газопостачання, в який виходить природний газ. Зазначений газ з входу послідовно подають на лічильник або витратомір та еталон, яким є блок паралельно з’єднаних сопел критичного витоку, при цьому подають фіксовану кількість газу при заданому тиску. Відношення тиску газу після блока паралельно з’єднаних сопел критичного витоку до тиску газу перед цим блоком підтримують не вище значення 0,5. Знімають показники з лічильника або витратоміра перед і після проходження газу через зазначений блок паралельно з’єднаних сопел критичного витоку, порівнюють ці показники і роблять висновок щодо придатності лічильника або витратоміра для подальшого використання. На вході тиск газу регулюють таким чином, щоб він надходив в газопровід системи газопостачання зі стабільним тиском 3 або 6, або 12 бар. Спосіб забезпечує підвищення точності та надійності повірки. UA 99705 C2 (12) UA 99705 C2 UA 99705 C2 5 10 15 20 25 30 35 40 45 Винахід належить до метрології і може бути використаний для випробувань, метрологічної атестації, повірки засобів вимірювання витрати природного газу. Відомий спосіб випробування лічильників або витратомірів природного газу, що використовується в GRT gaz (Франція), який полягає у послідовному пропусканні природного газу через лічильник або витратомір і еталон від джерела природного газу до закритої ємності, заповнення якої природним газом здійснюється до тиску в ній природного газу 85 % від вхідного тиску. Відомий спосіб не забезпечує стабільність тиску природного газу на виході, а заповнення ємності природнім газом до тиску 85 % від вхідного тиску не забезпечує стабільність режимів повірки, що істотно збільшує похибку повірки засобів вимірювання витрати газу. Заповнення закритої ємності природним газом потребує в подальшому відкачки його в мережі магістральних газопроводів або газопроводи системи газопостачання. Задача винаходу полягає у зменшенні впливу випадкових факторів на процес повірки засобів вимірювання витрати газу і відповідно зменшення похибки, що підвищує точність і надійність повірки, та спрощенні системи утилізації природного газу на виході. Поставлена задача вирішується тим, що у способі повірки засобів вимірювання витрати природного газу, при якому природний газ пропускають через еталон і засіб вимірювання витрати природного газу (лічильник або витратомір) з подальшим порівнянням показників на засобі вимірювання витрати природного газу і еталоні і визначенням величини відхилення показів на засобі вимірювання витрати природного газу і еталоні. Згідно з винаходом природний газ послідовно пропускають через засіб вимірювання витрати природного газу і еталон, яким є блок паралельно з'єднаних сопел критичного витоку. Джерелом природного газу є магістральний газопровід з тиском природного газу 36,…46 бар, а приймачем - газопровід системи газопостачання з тисками природного газу 3 або 6, або 12 бар (з стабільними тисками). На вході здійснюється регулювання вхідного тиску в межах від тиску природного газу в магістральному газопроводі до величини подвоєного тиску природного газу в газопроводі газопостачання, в який входить природний газ. Відношення тиску природного газу після еталону, яким є блок паралельно з'єднаних сопел критичного витоку, і до нього підтримують не вище значення 0,5 в процесі повірки чи випробування засобу вимірювання витрати природного газу. Крім того, на виході підтримується стабільний тиск природного газу, який є рівним тиску газу в газопроводі системи газопостачання. З магістрального газопроводу природний газ під максимальним стабільним тиском 55 бар пропускають послідовно через засоби вимірювання витрати газу і через еталон, яким с блок паралельно з'єднаних сопел критичного витоку. Виходить природний газ в газопроводи системи газопостачання з мінімальним стабільним тиском 3 бар. Використання запропонованого способу забезпечує стабільний тиск не тільки на вході, а і на виході при повірці чи випробуваннях засобів вимірювання витрати газу, що зменшує вплив випадкових факторів на похибку. Різниця тисків природного газу між магістральним газопроводом і газопроводом системи газопостачання забезпечує стабільний режим критичного витоку природного газу через сопло. Послідовність протікання природного газу через засобів вимірювання витрати газу і еталон, яким є блок сопел критичного витоку, збільшує діапазон тисків, при яких здійснюється повірка або випробування засобів вимірювання витрати газу, до значень 6…55 бар. Вихід газу в газопровід системи газопостачання усуває проблему утилізації природного газу на виході з тисками, нижче магістральних. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Спосіб повірки засобів вимірювання витрати природного газу, за яким природний газ пропускають через еталон і засіб вимірювання витрати природного газу, такий як лічильник або витратомір, з подальшим порівнянням показників на засобі вимірювання витрати природного газу і еталоні та визначенням величини відхилення їх показників, який відрізняється тим, що для зазначеної повірки використовують природний газ з магістрального газопроводу, тиск газу в якому складає 36...46 бар, на вході здійснюють регулювання вхідного тиску газу в межах від тиску природного газу в магістральному газопроводі до величини подвоєного тиску природного газу в газопроводі системи газопостачання, в який виходить природний газ, зазначений газ з входу послідовно подають на лічильник або витратомір та еталон, яким є блок паралельно з’єднаних сопел критичного витоку, при цьому подають фіксовану кількість газу при заданому тиску, відношення тиску газу після блока паралельно з’єднаних сопел критичного витоку до 1 UA 99705 C2 5 тиску газу перед цим блоком підтримують не вище значення 0,5, знімають показники з лічильника або витратоміра перед і після проходження газу через зазначений блок паралельно з’єднаних сопел критичного витоку, порівнюють ці показники і роблять висновок щодо придатності лічильника або витратоміра для подальшого використання. 2. Спосіб за п. 1, який відрізняється тим, що на вході тиск газу регулюють таким чином, щоб він надходив в газопровід системи газопостачання зі стабільним тиском 3 або 6, або 12 бар. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
