Гімнастична перекладка

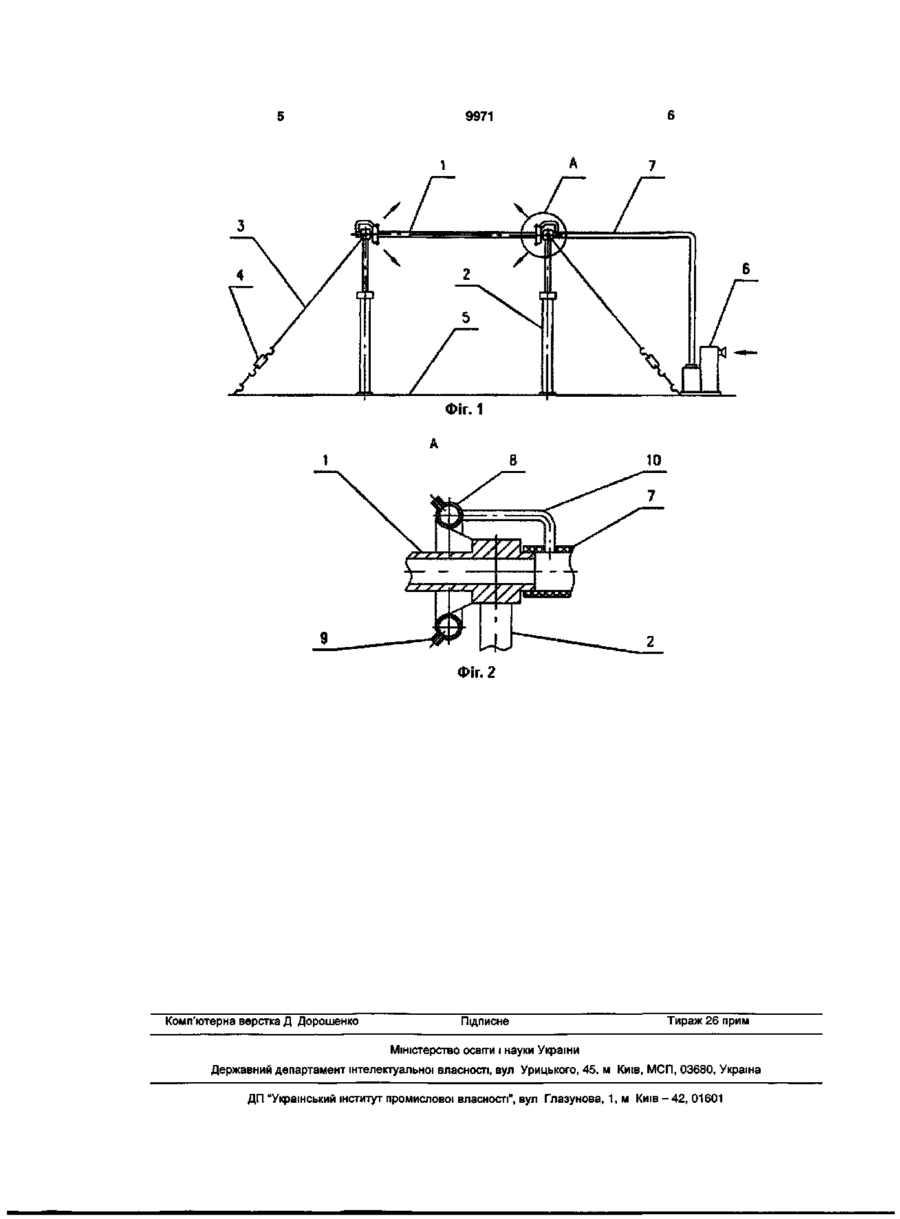

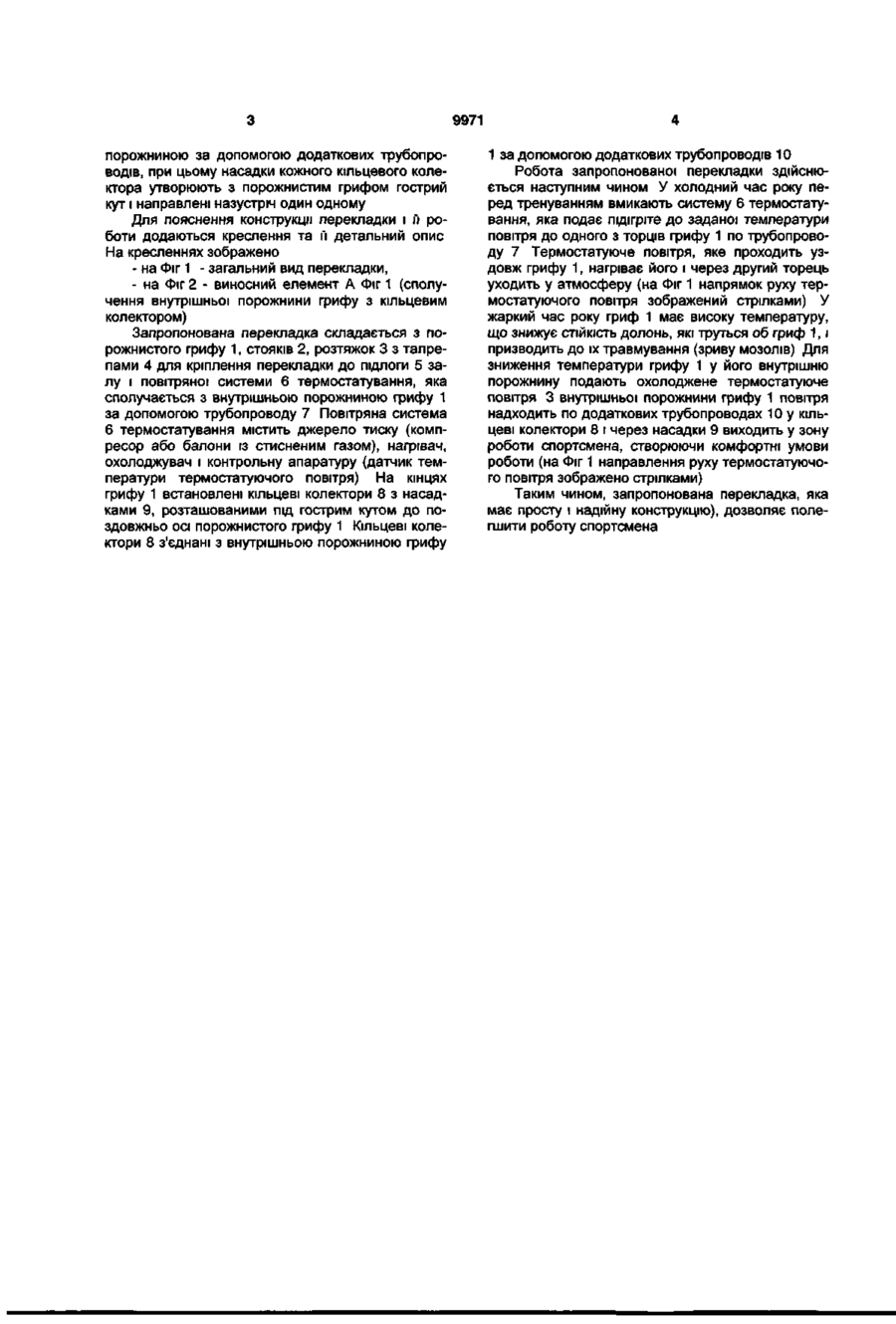

Гімнастична перекладка, що містить порожнистий гриф, з'єднаний з повітряною системою термостатування за допомогою трубопроводів, і стояки з розтяжками для кріплення перекладки до підлоги залу, яка відрізняється тим, що вона оснащена двома кільцевими колекторами з насадками, які встановлені співвісно відповідно на кожному кінці порожнистого грифа і з'єднані з його внутрішньою порожниною за допомогою додаткових трубопроводів, при цьому насадки кожного кільцевого колектора утворюють з порожнистим грифом гострий кут і направлені назустріч один одному. комфортні умови роботи на ній, тому що повітря у залі може бути не зовсім свіжим і утруднювати дихання спортсмена. В основу корисної моделі поставлена задача створення удосконаленої конструкції гімнастичної перекладки, яка б забезпечувала підвищення умов роботи шляхом уведення в неї нових елементів і технічних рішень, таких як: - перекладка споряджається двома кільцевими колекторами з насадками, які встановлюються співвісно відповідно на кожному кінці порожнистого грифу і з'єднуються його внутрішньою порожниною за допомогою додаткових трубопроводів, що дозволяє підвести свіже повітря у зону роботи спортсмена; - насадки кожного кільцевого колектора утворюють з порожнистим грифом гострий кут і направлені назустріч один одному, що дозволяє рівномірно розподілити свіже повітря по всій зоні роботи. Поставлена задача вирішується таким чином, що запропонована гімнастична перекладка, яка містить порожнистий гриф, з'єднаний з повітряною системою термостатування за допомогою трубопроводів, і стояки з розтяжками для кріплення перекладки до підлоги залу, вона споряджається двома кільцевими колекторами з насадками, які встановлені співвісно відповідно на кожному кінці порожнистого грифу і з'єднані з його внутрішньою 9971 порожниною за допомогою додаткових трубопроводів, при цьому насадки кожного кільцевого колектора утворюють з порожнистим грифом гострий кут і направлені назустріч один одному Для пояснення конструкції перекладки і м роботи додаються креслення та ґі детальний опис На кресленнях зображено - на Фіг 1 - загальний вид перекладки, - на Фіг 2 - виносний елемент А Фіг 1 (сполучення внутрішньої порожнини грифу з кільцевим колектором) Запропонована перекладка складається з порожнистого грифу 1, стояків 2, розтяжок 3 з талрепами 4 для кріплення перекладки до підлоги 5 залу і повітряної системи 6 термостатування, яка сполучається з внутрішньою порожниною грифу 1 за допомогою трубопроводу 7 Повітряна система 6 термостатування містить джерело тиску (компресор або балони із стисненим газом), нагрівач, охолоджувач і контрольну апаратуру (датчик температури термостатуючого повітря) На кінцях грифу 1 встановлені кільцеві колектори 8 з насадками 9, розташованими під гострим кутом до поздовжньо осі порожнистого грифу 1 Кільцеві колектори 8 з'єднані з внутрішньою порожниною грифу 1 за допомогою додаткових трубопроводів 10 Робота запропонованої перекладки здійснюється наступним чином У холодний час року перед тренуванням вмикають систему 6 термостатування, яка подає підігріте до заданої температури повітря до одного з торців грифу 1 по трубопроводу 7 Термостатуюче повітря, яке проходить уздовж грифу 1, нагріває його і через другий торець уходить у атмосферу (на Фіг 1 напрямок руху термостатуючого повітря зображений стрілками) У жаркий час року гриф 1 має високу температуру, що знижує СТІЙКІСТЬ долонь, які труться об гриф 1, і призводить до їх травмування (зриву мозолів) Для зниження температури грифу 1 у його внутрішню порожнину подають охолоджене термостатуюче повітря 3 внутрішньої порожнини грифу 1 повітря надходить по додаткових трубопроводах 10 у кільцеві колектори 8 і через насадки 9 виходить у зону роботи спортсмена, створюючи комфортні умови роботи (на Фіг 1 направлення руху термостатуючого повітря зображено стрілками) Таким чином, запропонована перекладка, яка має просту і надійну конструкцію), дозволяє полегшити роботу спортсмена 9971 Фіг. 1 Фіг. 2 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
