Трубка з тканини, підсиленої полівінілхлоридом

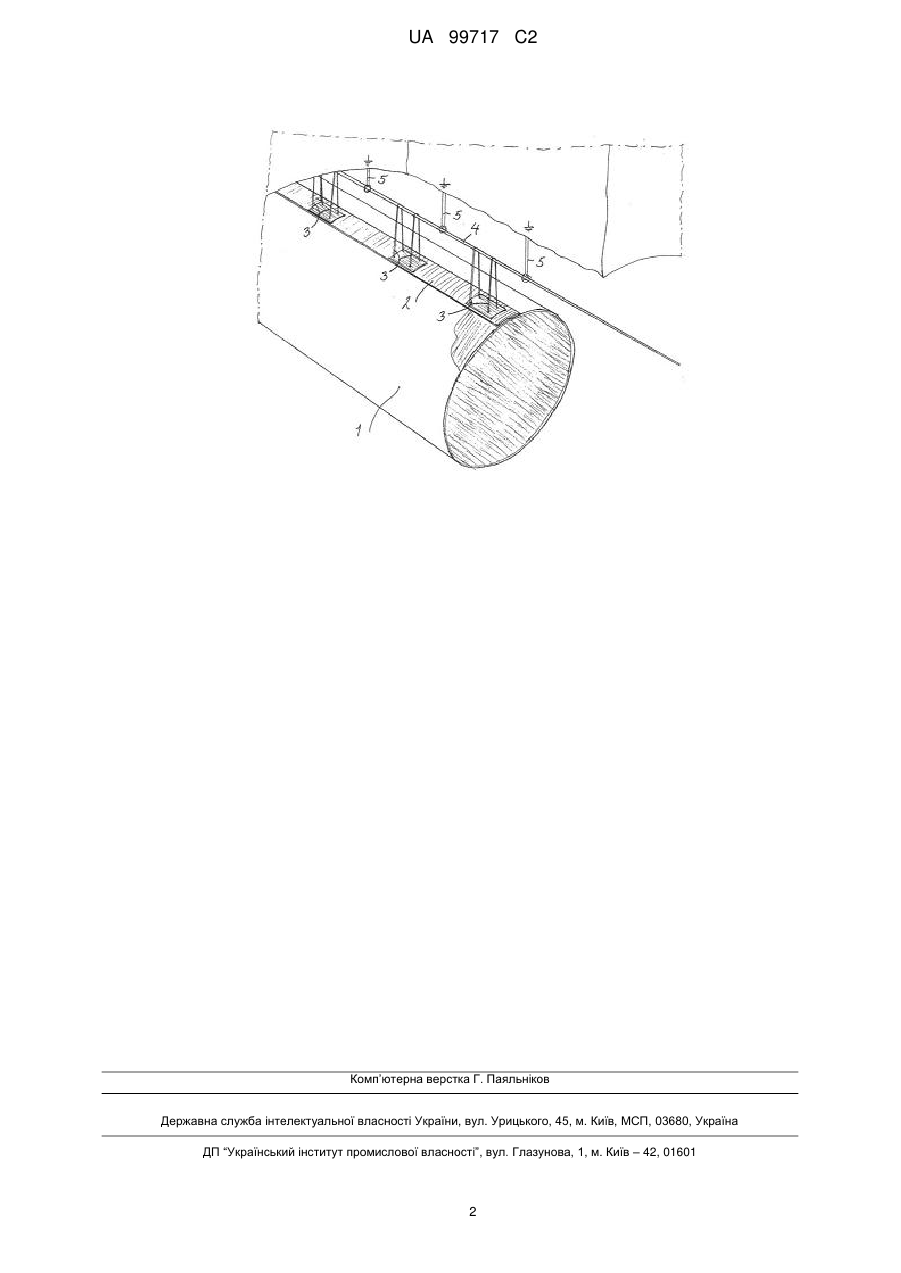

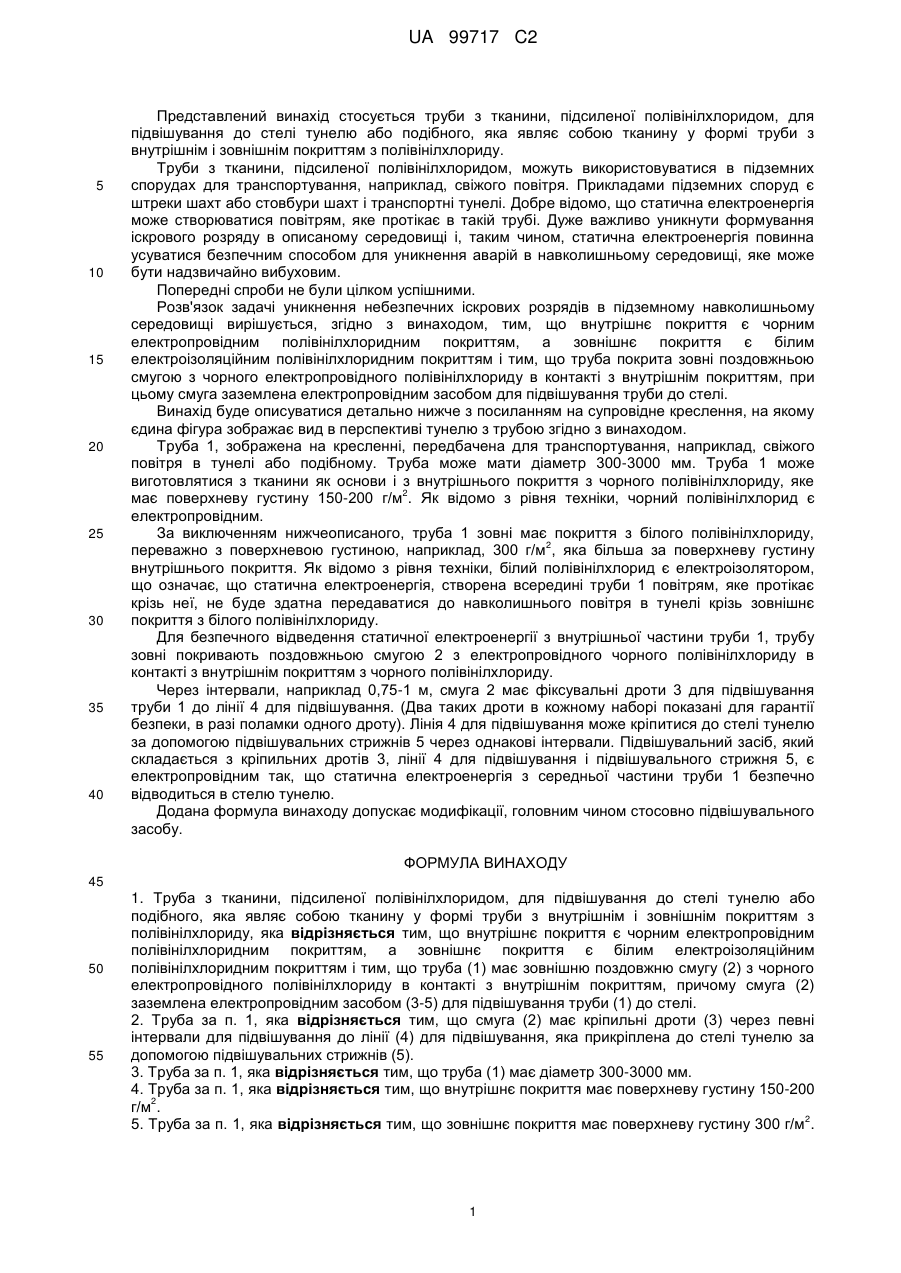

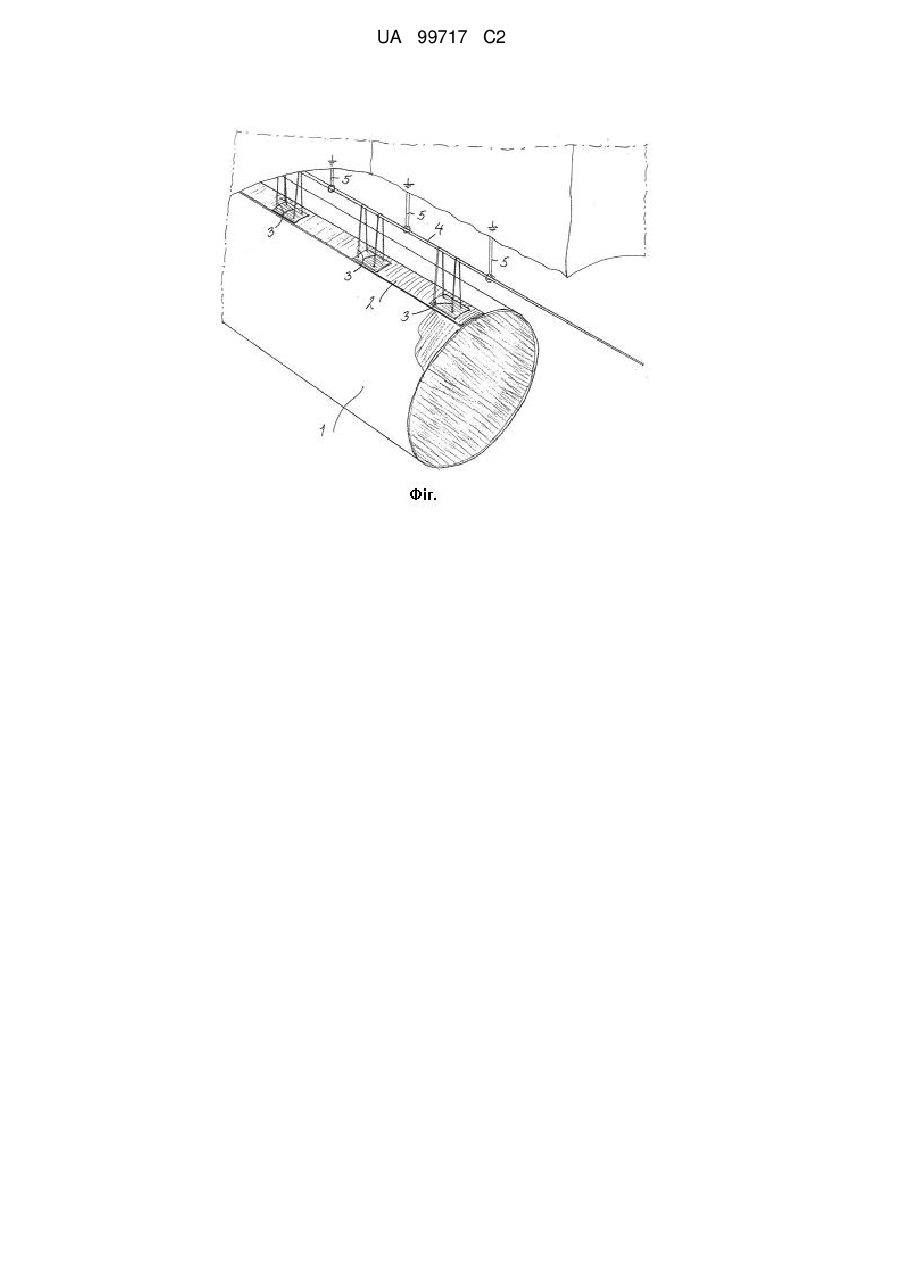

Реферат: Описана труба (1) з тканини, підсиленої полівінілхлоридом, для підвішування до стелі тунелю або подібного являє собою тканину у формі труби з внутрішнім і зовнішнім покриттям з полівінілхлориду. Внутрішнє покриття є чорним електропровідним полівінілхлоридним покриттям, а зовнішнє покриття є білим електроізоляційним полівінілхлоридним покриттям. Труба (1) має зовнішню поздовжню смугу (2) з чорного електропровідного полівінілхлориду в контакті з внутрішнім покриттям. Смуга (2) заземлена засобом (3-5) для підвішування труби (1) до стелі. UA 99717 C2 (12) UA 99717 C2 UA 99717 C2 5 10 15 20 25 30 35 40 Представлений винахід стосується труби з тканини, підсиленої полівінілхлоридом, для підвішування до стелі тунелю або подібного, яка являє собою тканину у формі труби з внутрішнім і зовнішнім покриттям з полівінілхлориду. Труби з тканини, підсиленої полівінілхлоридом, можуть використовуватися в підземних спорудах для транспортування, наприклад, свіжого повітря. Прикладами підземних споруд є штреки шахт або стовбури шахт і транспортні тунелі. Добре відомо, що статична електроенергія може створюватися повітрям, яке протікає в такій трубі. Дуже важливо уникнути формування іскрового розряду в описаному середовищі і, таким чином, статична електроенергія повинна усуватися безпечним способом для уникнення аварій в навколишньому середовищі, яке може бути надзвичайно вибуховим. Попередні спроби не були цілком успішними. Розв'язок задачі уникнення небезпечних іскрових розрядів в підземному навколишньому середовищі вирішується, згідно з винаходом, тим, що внутрішнє покриття є чорним електропровідним полівінілхлоридним покриттям, а зовнішнє покриття є білим електроізоляційним полівінілхлоридним покриттям і тим, що труба покрита зовні поздовжньою смугою з чорного електропровідного полівінілхлориду в контакті з внутрішнім покриттям, при цьому смуга заземлена електропровідним засобом для підвішування труби до стелі. Винахід буде описуватися детально нижче з посиланням на супровідне креслення, на якому єдина фігура зображає вид в перспективі тунелю з трубою згідно з винаходом. Труба 1, зображена на кресленні, передбачена для транспортування, наприклад, свіжого повітря в тунелі або подібному. Труба може мати діаметр 300-3000 мм. Труба 1 може виготовлятися з тканини як основи і з внутрішнього покриття з чорного полівінілхлориду, яке 2 має поверхневу густину 150-200 г/м . Як відомо з рівня техніки, чорний полівінілхлорид є електропровідним. За виключенням нижчеописаного, труба 1 зовні має покриття з білого полівінілхлориду, 2 переважно з поверхневою густиною, наприклад, 300 г/м , яка більша за поверхневу густину внутрішнього покриття. Як відомо з рівня техніки, білий полівінілхлорид є електроізолятором, що означає, що статична електроенергія, створена всередині труби 1 повітрям, яке протікає крізь неї, не буде здатна передаватися до навколишнього повітря в тунелі крізь зовнішнє покриття з білого полівінілхлориду. Для безпечного відведення статичної електроенергії з внутрішньої частини труби 1, трубу зовні покривають поздовжньою смугою 2 з електропровідного чорного полівінілхлориду в контакті з внутрішнім покриттям з чорного полівінілхлориду. Через інтервали, наприклад 0,75-1 м, смуга 2 має фіксувальні дроти 3 для підвішування труби 1 до лінії 4 для підвішування. (Два таких дроти в кожному наборі показані для гарантії безпеки, в разі поламки одного дроту). Лінія 4 для підвішування може кріпитися до стелі тунелю за допомогою підвішувальних стрижнів 5 через однакові інтервали. Підвішувальний засіб, який складається з кріпильних дротів 3, лінії 4 для підвішування і підвішувального стрижня 5, є електропровідним так, що статична електроенергія з середньої частини труби 1 безпечно відводиться в стелю тунелю. Додана формула винаходу допускає модифікації, головним чином стосовно підвішувального засобу. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Труба з тканини, підсиленої полівінілхлоридом, для підвішування до стелі тунелю або подібного, яка являє собою тканину у формі труби з внутрішнім і зовнішнім покриттям з полівінілхлориду, яка відрізняється тим, що внутрішнє покриття є чорним електропровідним полівінілхлоридним покриттям, а зовнішнє покриття є білим електроізоляційним полівінілхлоридним покриттям і тим, що труба (1) має зовнішню поздовжню смугу (2) з чорного електропровідного полівінілхлориду в контакті з внутрішнім покриттям, причому смуга (2) заземлена електропровідним засобом (3-5) для підвішування труби (1) до стелі. 2. Труба за п. 1, яка відрізняється тим, що смуга (2) має кріпильні дроти (3) через певні інтервали для підвішування до лінії (4) для підвішування, яка прикріплена до стелі тунелю за допомогою підвішувальних стрижнів (5). 3. Труба за п. 1, яка відрізняється тим, що труба (1) має діаметр 300-3000 мм. 4. Труба за п. 1, яка відрізняється тим, що внутрішнє покриття має поверхневу густину 150-200 2 г/м . 2 5. Труба за п. 1, яка відрізняється тим, що зовнішнє покриття має поверхневу густину 300 г/м . 1 UA 99717 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
