Спосіб виготовлення золобетонних виробів

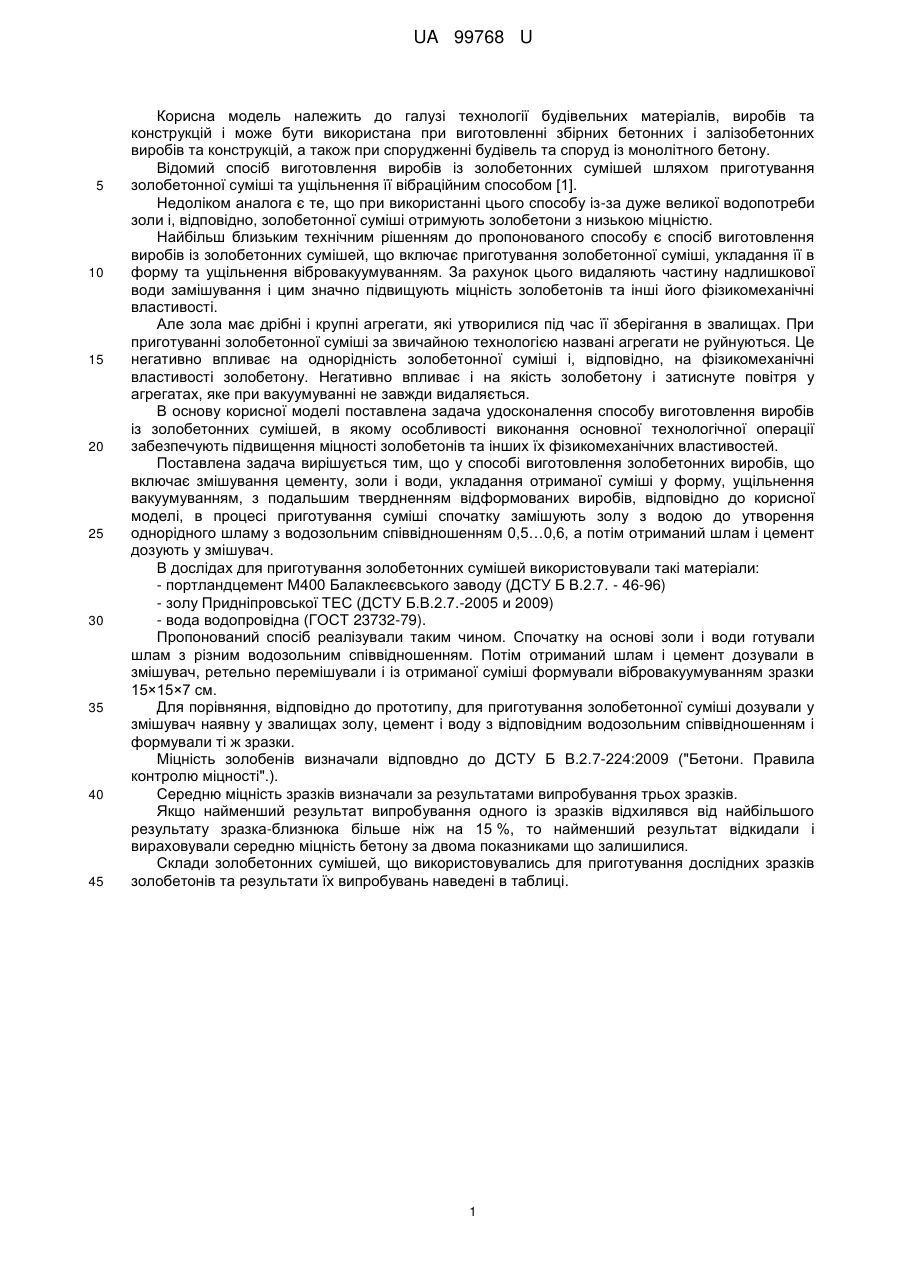

Реферат: Спосіб виготовлення золобетонних виробів включає змішування цементу, золи, води, укладання отриманої суміші у форму, ущільнення вакуумуванням з подальшим твердненням відформованих виробів. В процесі приготування суміші спочатку замішують золу з водою до утворення шламу з водозольним співвідношенням 0,5…0,6, а потім отриманий шлам і цемент дозують у змішувач. UA 99768 U (54) СПОСІБ ВИГОТОВЛЕННЯ ЗОЛОБЕТОННИХ ВИРОБІВ UA 99768 U UA 99768 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі технології будівельних матеріалів, виробів та конструкцій і може бути використана при виготовленні збірних бетонних і залізобетонних виробів та конструкцій, а також при спорудженні будівель та споруд із монолітного бетону. Відомий спосіб виготовлення виробів із золобетонних сумішей шляхом приготування золобетонної суміші та ущільнення її вібраційним способом [1]. Недоліком аналога є те, що при використанні цього способу із-за дуже великої водопотреби золи і, відповідно, золобетонної суміші отримують золобетони з низькою міцністю. Найбільш близьким технічним рішенням до пропонованого способу є спосіб виготовлення виробів із золобетонних сумішей, що включає приготування золобетонної суміші, укладання її в форму та ущільнення вібровакуумуванням. За рахунок цього видаляють частину надлишкової води замішування і цим значно підвищують міцність золобетонів та інші його фізикомеханічні властивості. Але зола має дрібні і крупні агрегати, які утворилися під час її зберігання в звалищах. При приготуванні золобетонної суміші за звичайною технологією названі агрегати не руйнуються. Це негативно впливає на однорідність золобетонної суміші і, відповідно, на фізикомеханічні властивості золобетону. Негативно впливає і на якість золобетону і затиснуте повітря у агрегатах, яке при вакуумуванні не завжди видаляється. В основу корисної моделі поставлена задача удосконалення способу виготовлення виробів із золобетонних сумішей, в якому особливості виконання основної технологічної операції забезпечують підвищення міцності золобетонів та інших їх фізикомеханічних властивостей. Поставлена задача вирішується тим, що у способі виготовлення золобетонних виробів, що включає змішування цементу, золи і води, укладання отриманої суміші у форму, ущільнення вакуумуванням, з подальшим твердненням відформованих виробів, відповідно до корисної моделі, в процесі приготування суміші спочатку замішують золу з водою до утворення однорідного шламу з водозольним співвідношенням 0,5…0,6, а потім отриманий шлам і цемент дозують у змішувач. В дослідах для приготування золобетонних сумішей використовували такі матеріали: - портландцемент М400 Балаклеєвського заводу (ДСТУ Б В.2.7. - 46-96) - золу Придніпровської ТЕС (ДСТУ Б.В.2.7.-2005 и 2009) - вода водопровідна (ГОСТ 23732-79). Пропонований спосіб реалізували таким чином. Спочатку на основі золи і води готували шлам з різним водозольним співвідношенням. Потім отриманий шлам і цемент дозували в змішувач, ретельно перемішували і із отриманої суміші формували вібровакуумуванням зразки 15×15×7 см. Для порівняння, відповідно до прототипу, для приготування золобетонної суміші дозували у змішувач наявну у звалищах золу, цемент і воду з відповідним водозольним співвідношенням і формували ті ж зразки. Міцність золобенів визначали відповдно до ДСТУ Б В.2.7-224:2009 ("Бетони. Правила контролю міцності".). Середню міцність зразків визначали за результатами випробування трьох зразків. Якщо найменший результат випробування одного із зразків відхилявся від найбільшого результату зразка-близнюка більше ніж на 15 %, то найменший результат відкидали і вираховували середню міцність бетону за двома показниками що залишилися. Склади золобетонних сумішей, що використовувались для приготування дослідних зразків золобетонів та результати їх випробувань наведені в таблиці. 1 UA 99768 U Таблиця Показники золобетонних сумішей та бетонів на їх основі Показники вихідної золобетонної суміші та вакуумбетонів, їх властивості Співвідношення складових вихідної золобетонної суміші (цемент:зола:вода) Співвідношення складових вакуумзолобетону * (цемент:зола:вода зал) Щільність 3 вакуумзолобетону, кг/м Міцність вакуумзолобетону, МПа Співвідношення між складовими вихідної золобетонної суміші та вакуумзолобетонів, їх щільність та міцність у залежності від водозольного співвідношення 0,3 0,4 0,5 0,6 0,7 0,8 ПРОТОТИП 1:4:1,2 1:4:1,6 1:4:2 1:4:2,4 1:4:2,8 1:4:3,2 1:4:1,1 1:4:1,50 1:4:1,52 1:4:1,53 1:4:1,55 1:4:1,55 1566 1583 1605 1600 1596 1590 13,0 14,3 14,7 14,5 14,1 14,0 Пропонований спосіб Співвідношення складових вихідної золобетонної суміші (цемент:зола:вода) Співвідношення складових вакуумзолобетону * (цемент:зола:вода зал) Щільність вакуумзолобетону, кг/м Міцність вакуумзолобетону, МПа 1:4:1,2 1:4:1,6 1:4:2 1:4:2,4 1:4:2,8 1:4:3,2 1:4:1,1 1:4:1,50 1:4:1,52 1:4:1,53 1:4:1,55 1:4:1,55 1589 1605 1623 1630 1615 1610 13,2 15,3 17,4 17,6 16,8 16,5 * Вода зал - залишкова вода у вакуумзолобетоні. 5 10 Отримані результати показують переваги пропонованого способу виготовлення виробів із золобетонних сумішей як за щільністю отриманого золобетону, так і за його міцністю. Запропонований спосіб дозволяє підвищити міцність бетону на 17…20 %, а при отриманні рівноміцних бетонів зменшити витрати цементу на 12…15 %. Джерела інформації: 1. Баранов А.Т., Бужевич Г.А. Золобетон ячеистый и плотный. - М.: Стройиздат, 1960. 266 с. (112 с.). 2. Савицкий Н.В., Павленко Т.М., Аббасова А.Р. Рациональное использваоние золошлаковых смесей, зол и шлаков ТЭС в технологии бетонов //Бетон и железобетон. - 2014. № 3. - С. 28-31. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб виготовлення золобетонних виробів, що включає змішування цементу, золи, води, укладання отриманої суміші у форму, ущільнення вакуумуванням з подальшим твердненням відформованих виробів, який відрізняється тим, що в процесі приготування суміші спочатку замішують золу з водою до утворення шламу з водозольним співвідношенням 0,5…0,6, а потім отриманий шлам і цемент дозують у змішувач. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
