Пристрій для прибирання снігу або сміття

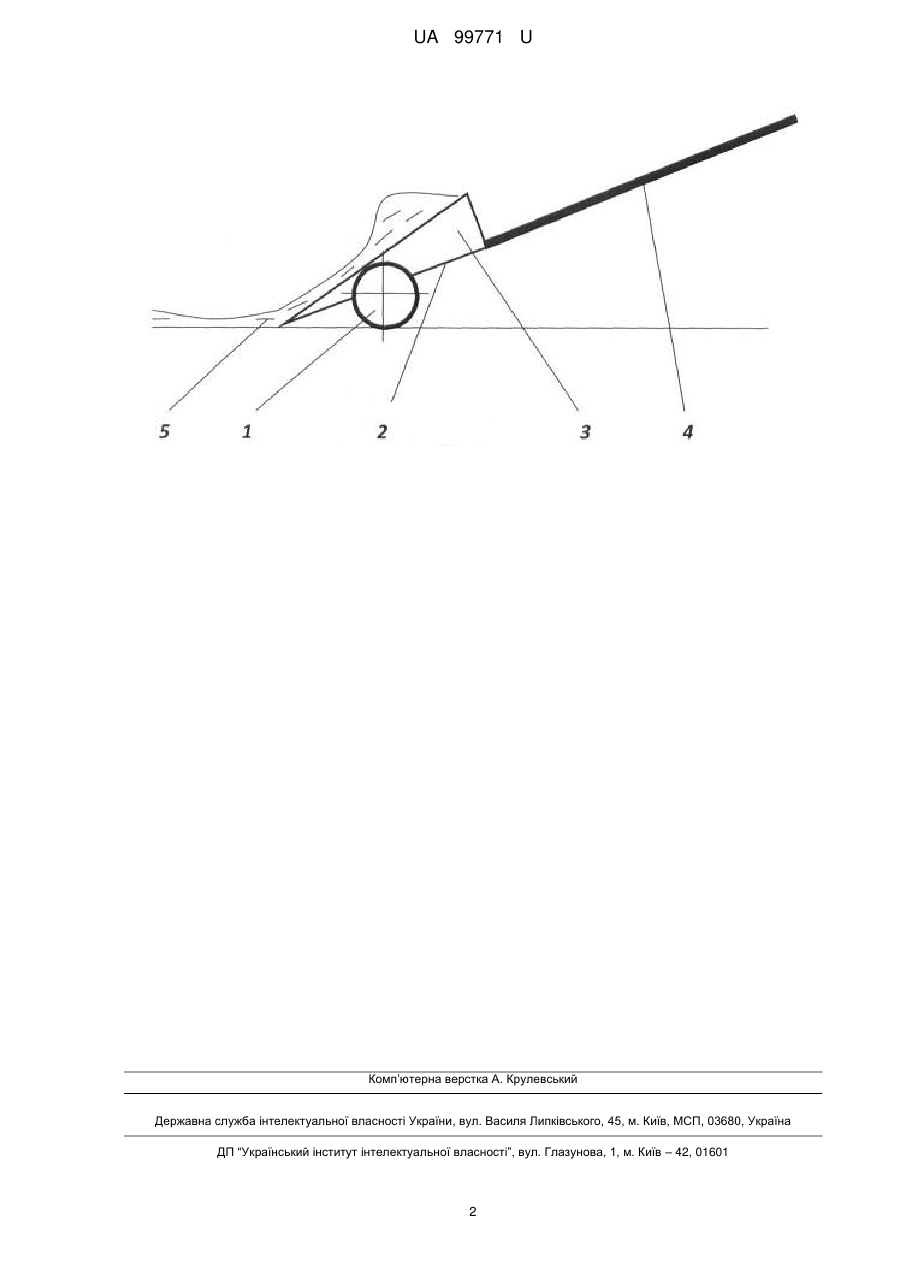

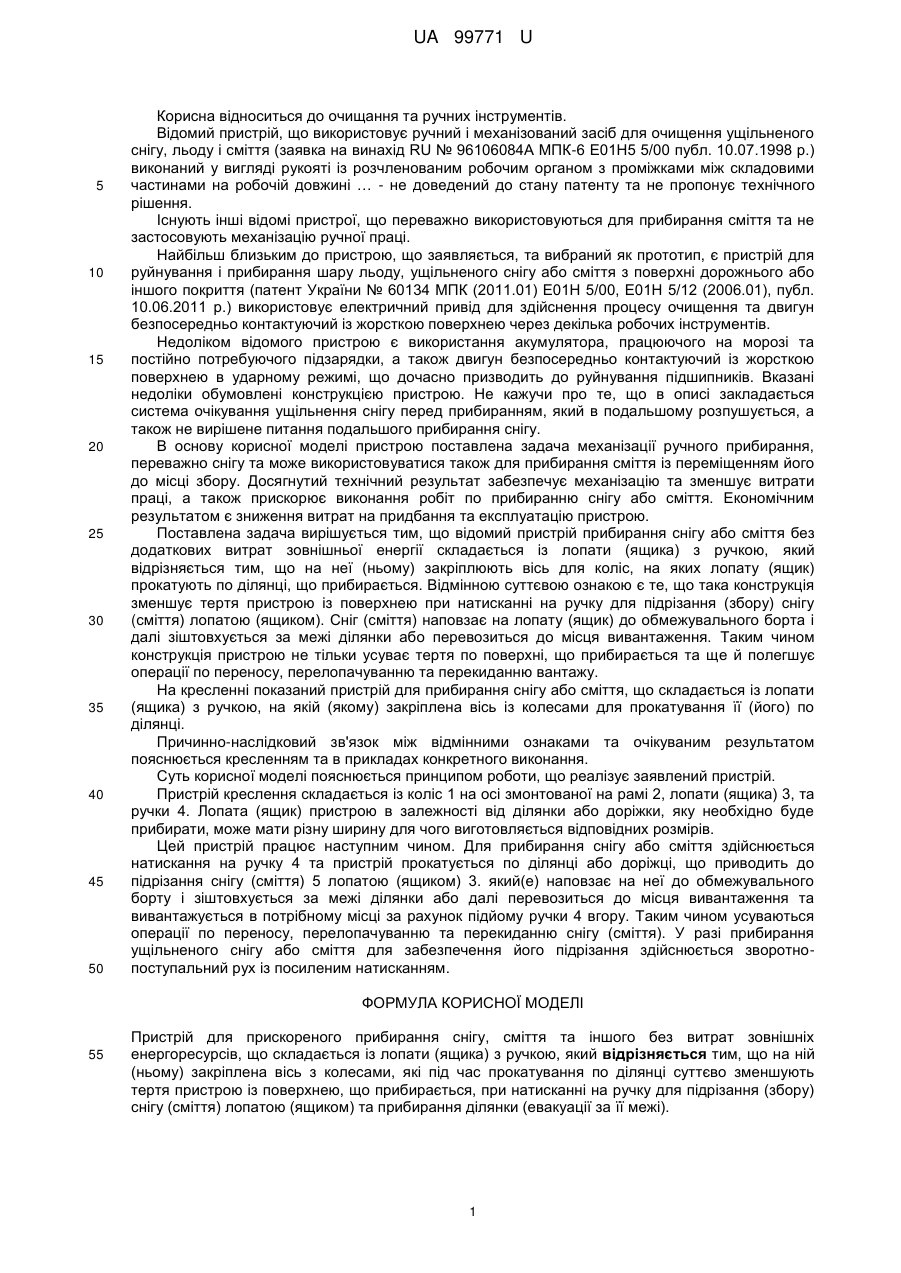

Реферат: UA 99771 U UA 99771 U 5 10 15 20 25 30 35 40 45 50 Корисна відноситься до очищання та ручних інструментів. Відомий пристрій, що використовує ручний і механізований засіб для очищення ущільненого снігу, льоду і сміття (заявка на винахід RU № 96106084А МПК-6 Е01Н5 5/00 публ. 10.07.1998 р.) виконаний у вигляді рукояті із розчленованим робочим органом з проміжками між складовими частинами на робочій довжині … - не доведений до стану патенту та не пропонує технічного рішення. Існують інші відомі пристрої, що переважно використовуються для прибирання сміття та не застосовують механізацію ручної праці. Найбільш близьким до пристрою, що заявляється, та вибраний як прототип, є пристрій для руйнування і прибирання шару льоду, ущільненого снігу або сміття з поверхні дорожнього або іншого покриття (патент України № 60134 МПК (2011.01) Е01Н 5/00, Е01Н 5/12 (2006.01), публ. 10.06.2011 р.) використовує електричний привід для здійснення процесу очищення та двигун безпосередньо контактуючий із жорсткою поверхнею через декілька робочих інструментів. Недоліком відомого пристрою є використання акумулятора, працюючого на морозі та постійно потребуючого підзарядки, а також двигун безпосередньо контактуючий із жорсткою поверхнею в ударному режимі, що дочасно призводить до руйнування підшипників. Вказані недоліки обумовлені конструкцією пристрою. Не кажучи про те, що в описі закладається система очікування ущільнення снігу перед прибиранням, який в подальшому розпушується, а також не вирішене питання подальшого прибирання снігу. В основу корисної моделі пристрою поставлена задача механізації ручного прибирання, переважно снігу та може використовуватися також для прибирання сміття із переміщенням його до місці збору. Досягнутий технічний результат забезпечує механізацію та зменшує витрати праці, а також прискорює виконання робіт по прибиранню снігу або сміття. Економічним результатом є зниження витрат на придбання та експлуатацію пристрою. Поставлена задача вирішується тим, що відомий пристрій прибирання снігу або сміття без додаткових витрат зовнішньої енергії складається із лопати (ящика) з ручкою, який відрізняється тим, що на неї (ньому) закріплюють вісь для коліс, на яких лопату (ящик) прокатують по ділянці, що прибирається. Відмінною суттєвою ознакою є те, що така конструкція зменшує тертя пристрою із поверхнею при натисканні на ручку для підрізання (збору) снігу (сміття) лопатою (ящиком). Сніг (сміття) наповзає на лопату (ящик) до обмежувального борта і далі зіштовхується за межі ділянки або перевозиться до місця вивантаження. Таким чином конструкція пристрою не тільки усуває тертя по поверхні, що прибирається та ще й полегшує операції по переносу, перелопачуванню та перекиданню вантажу. На кресленні показаний пристрій для прибирання снігу або сміття, що складається із лопати (ящика) з ручкою, на якій (якому) закріплена вісь із колесами для прокатування її (його) по ділянці. Причинно-наслідковий зв'язок між відмінними ознаками та очікуваним результатом пояснюється кресленням та в прикладах конкретного виконання. Суть корисної моделі пояснюється принципом роботи, що реалізує заявлений пристрій. Пристрій креслення складається із коліс 1 на осі змонтованої на рамі 2, лопати (ящика) 3, та ручки 4. Лопата (ящик) пристрою в залежності від ділянки або доріжки, яку необхідно буде прибирати, може мати різну ширину для чого виготовляється відповідних розмірів. Цей пристрій працює наступним чином. Для прибирання снігу або сміття здійснюється натискання на ручку 4 та пристрій прокатується по ділянці або доріжці, що приводить до підрізання снігу (сміття) 5 лопатою (ящиком) 3. який(е) наповзає на неї до обмежувального борту і зіштовхується за межі ділянки або далі перевозиться до місця вивантаження та вивантажується в потрібному місці за рахунок підйому ручки 4 вгору. Таким чином усуваються операції по переносу, перелопачуванню та перекиданню снігу (сміття). У разі прибирання ущільненого снігу або сміття для забезпечення його підрізання здійснюється зворотнопоступальний рух із посиленим натисканням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для прискореного прибирання снігу, сміття та іншого без витрат зовнішніх енергоресурсів, що складається із лопати (ящика) з ручкою, який відрізняється тим, що на ній (ньому) закріплена вісь з колесами, які під час прокатування по ділянці суттєво зменшують тертя пристрою із поверхнею, що прибирається, при натисканні на ручку для підрізання (збору) снігу (сміття) лопатою (ящиком) та прибирання ділянки (евакуації за її межі). 1 UA 99771 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
