Пристрій для прибирання опалого листя, опалих плодів і мусора

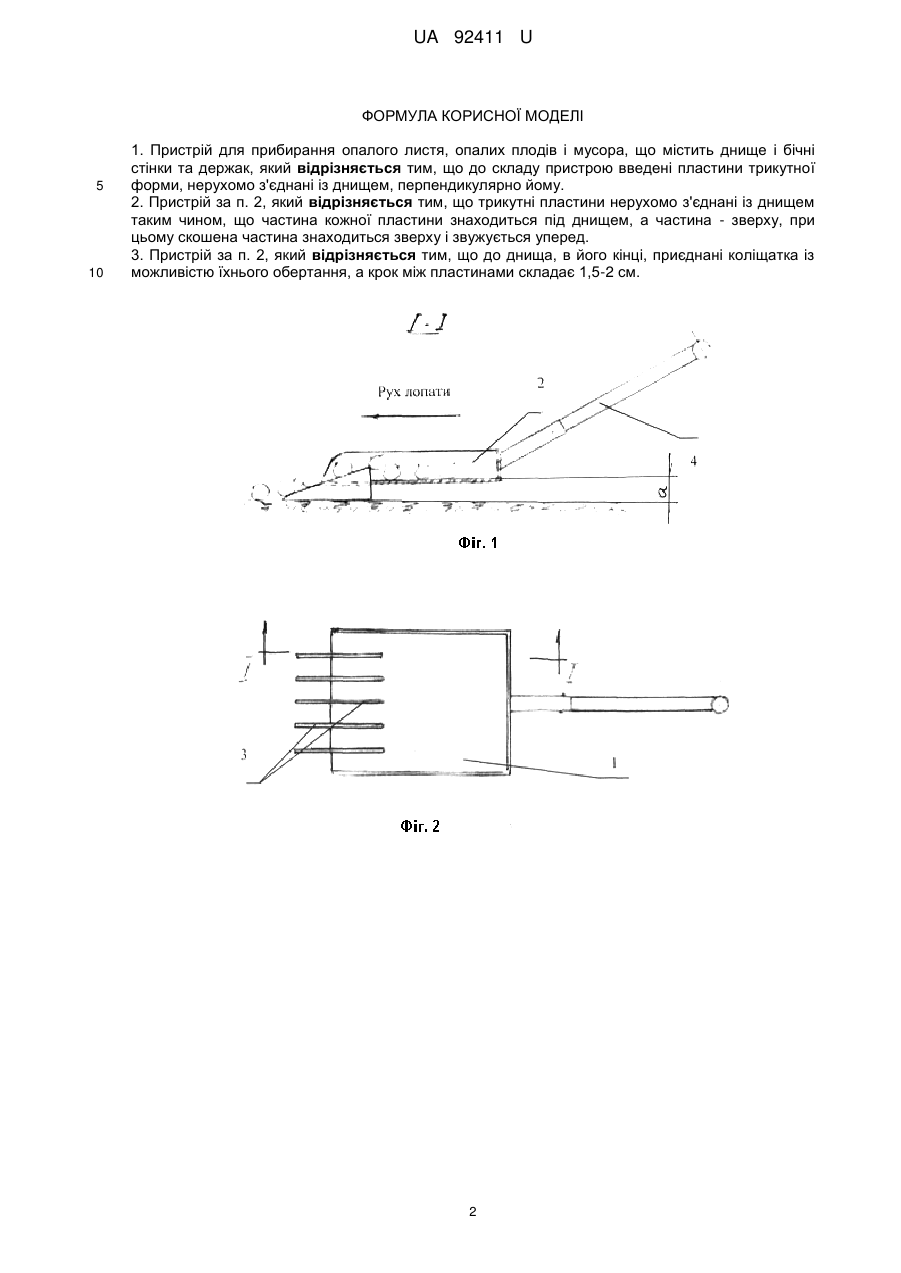

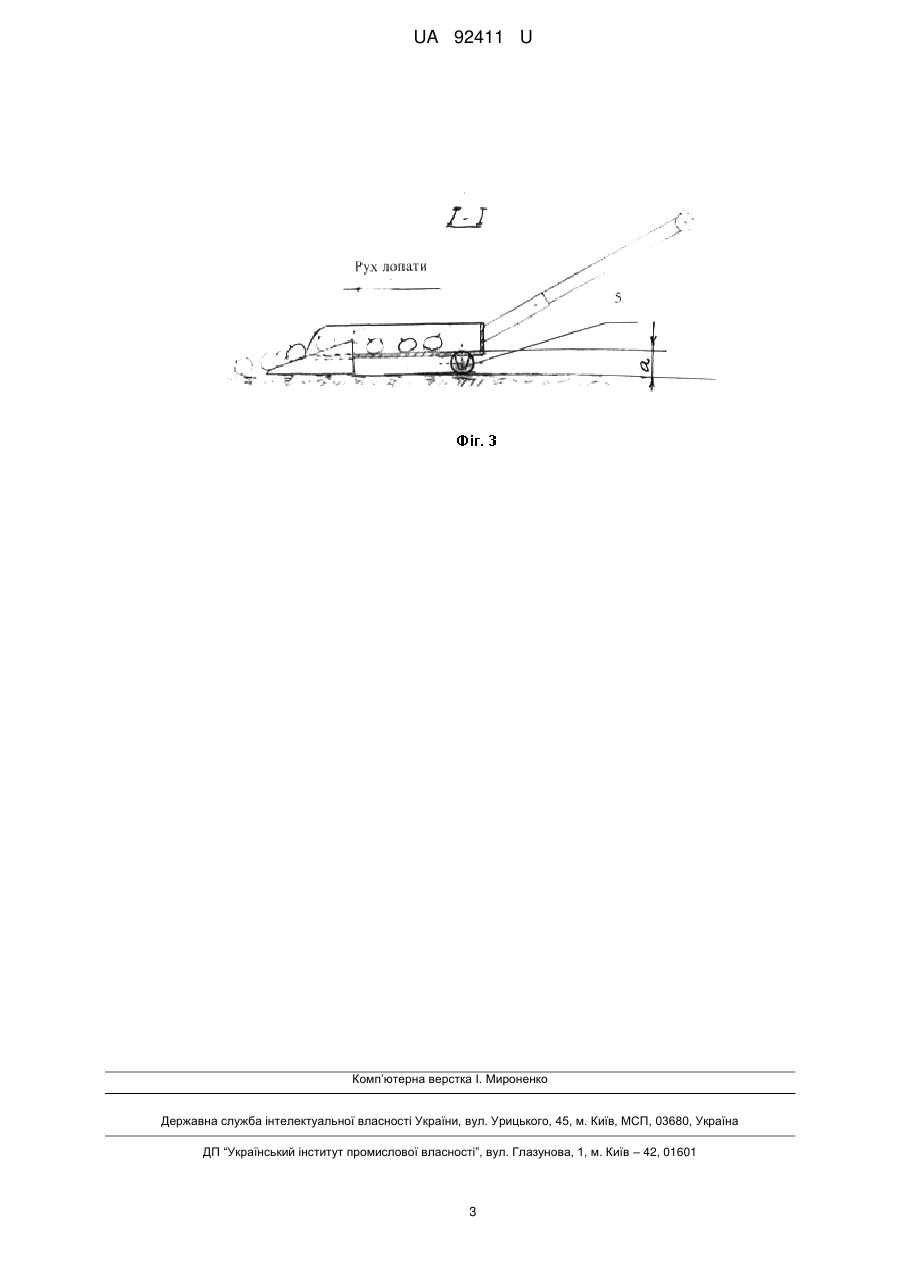

Реферат: Пристрій для прибирання опалого листя, опалих плодів і мусора містить днище і бічні стінки та держак. До складу пристрою введені пластини трикутної форми, нерухомо з'єднані із днищем, перпендикулярно йому. UA 92411 U (54) ПРИСТРІЙ ДЛЯ ПРИБИРАННЯ ОПАЛОГО ЛИСТЯ, ОПАЛИХ ПЛОДІВ І МУСОРА UA 92411 U UA 92411 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сміттєприбиральних пристроїв для прибирання дворів, садів, інших територій і може бути використана як засіб малої механізації при прибиранні прибудинкових і інших територій як інвентар комунального господарства. Відомий пристрій для збору ягід (Патент Російської Федерації № 2137345 від 20.09.1999), в якому робочий орган виконаний з основних пружинних стрижнів і плоских полозів, поперечноповоротних на стрижнях і подовжньо-поворотних на осі бункера. Між полозами утворені вікна для пропуску сміття і листя рослинності. Кришка бункера виконана відкидною для вивантаження ягід. Рукоятка прикріплена до передньої частини каркаса бункера. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є СОВОК ДЛЯ ЗБИРАННЯ СМІТТЯ (Патент України № 68064, опубл. 12.03.2012, бюл. № 5), що містить днище і бічні стінки та держак. Днище в плані має форму прямокутника, до якого ззаду примикає сегментна частка, стінка виготовлена суцільною з єдиного листа, встановлена перпендикулярно днищу і симетрично відносно подовжньої осі симетрії днища і утворена двома розташованими одна навпроти одної трапецієвидними частками. Недоліком цього відомого пристрою є обмеженість області застосування, через незручність його використання для прибирання опалих плодів дерев, листя і сміття. Через те, що вся поверхня совка є пласкою, плоди або інше сміття дуже важко зібрати, через те, що вони не потрапляють у совок, а намагаються випасти назовні і, навіть, лише розкидаються в усі боки. У основу корисної моделі поставлена задача розширення області застосування для збору опалих плодів, листя і сміття. Поставлена задача вирішується тим, що пристрій для прибирання опалого листя, опалих плодів і мусора містить днище і бічні стінки та держак, згідно з корисною моделлю, до складу пристрою введені пластини трикутної форми, нерухому з'єднані із днищем, перпендикулярно йому. Згідно з корисною моделлю, трикутні пластини нерухомо з'єднані із днищем таким чином, що частина кожної пластини знаходиться під днищем, а частина - зверху. При цьому скошена частина знаходиться зверху і звужується у перед. Згідно з корисною моделлю, до днища, в його кінці, приєднані коліщатка із можливістю їхнього обертання, а шаг між пластинами складає 1,5-2 см. У корисній моделі досягається задача розширення області застосування за рахунок того, що до складу пристрою введені трикутні пластини. Один кут трикутної пластини ковзає по землі, а два інших знаходяться над і під днищем. Трикутні пластини розташовані на відстані одна від одної, необхідній для прослизання між ними рослин, які ростуть, а все інше, тобто, сміття, опалі плоди або листя і т.п. попадало у пристрій, тобто не нагрібалося на нього. Подібним чином, за рахунок використання пристрою можна створити його навіть на базі снігоприбиральної липати, постачивши її трикутними пластинами. На Фіг. 1 показаний вигляд пристрою збоку; на Фіг. 2 - вид зверху; на Фіг. 3 - вигляд із коліщатками. Пристрій для збору опалого листя і сміття містить днище 1, бічні стінки 2, трикутні пластини 3, розташовані перпендикулярно днищу 1, держак 4 (Фіг. 1). Трикутні пластини 3 нерухомо з'єднані із днищем 1 таким чином, що частина кожної пластини знаходиться під днищем 1 (висота а), а частина - зверху. При цьому скошена частина знаходиться зверху і звужується вперед (Фіг. 2). Коліщатка 5 шарнірно приєднані до днища 1 з можливістю обертання (див. Фіг. 3). Пристрій використовується таким чином. Під час використання пристрою для збору листя і опалих плодів або сміття, його людина, яка здійснює прибирання, тримає пристрій за держак 4, при цьому ковзають днищем 1 по поверхні, яку прибирають, просуваючи вперед. Таким чином, трикутні пластини спрямовують сміття всередину пристрою, на днище, запобігаючи розкиданню його в боки. Сміття та інші предмети, збираються на днищі 1 пристрою. Хоча пристрій дуже простий і легкий в експлуатації настільки, що прибирати може навіть дитина, для людей менш сильних, наприклад пенсіонерів, для зменшення фізичного навантаження, і полегшення роботи з пристроєм, в нижній частині днища 1 можуть бути приєднані коліщата, які можуть бути приєднані у тій частині днища, яка знаходиться ближче до людини. Трикутні пластини розташовані на відстані одна від одної 1,5-2 см, необхідній для прослизання між ними рослин, які ростуть, а все інше, тобто, сміття, опалі плоди або листя і т.п. попадало у пристрій, тобто нагрібалося на нього. Таким чином, у корисній моделі досягається задача розширення області застосування за рахунок надання можливості легкого і цілеспрямованого потрапляння предметів у пристрій. 60 1 UA 92411 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для прибирання опалого листя, опалих плодів і мусора, що містить днище і бічні стінки та держак, який відрізняється тим, що до складу пристрою введені пластини трикутної форми, нерухомо з'єднані із днищем, перпендикулярно йому. 2. Пристрій за п. 2, який відрізняється тим, що трикутні пластини нерухомо з'єднані із днищем таким чином, що частина кожної пластини знаходиться під днищем, а частина - зверху, при цьому скошена частина знаходиться зверху і звужується уперед. 3. Пристрій за п. 2, який відрізняється тим, що до днища, в його кінці, приєднані коліщатка із можливістю їхнього обертання, а крок між пластинами складає 1,5-2 см. 2 UA 92411 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
