Пристрій для нагнітального пневмотранспорту

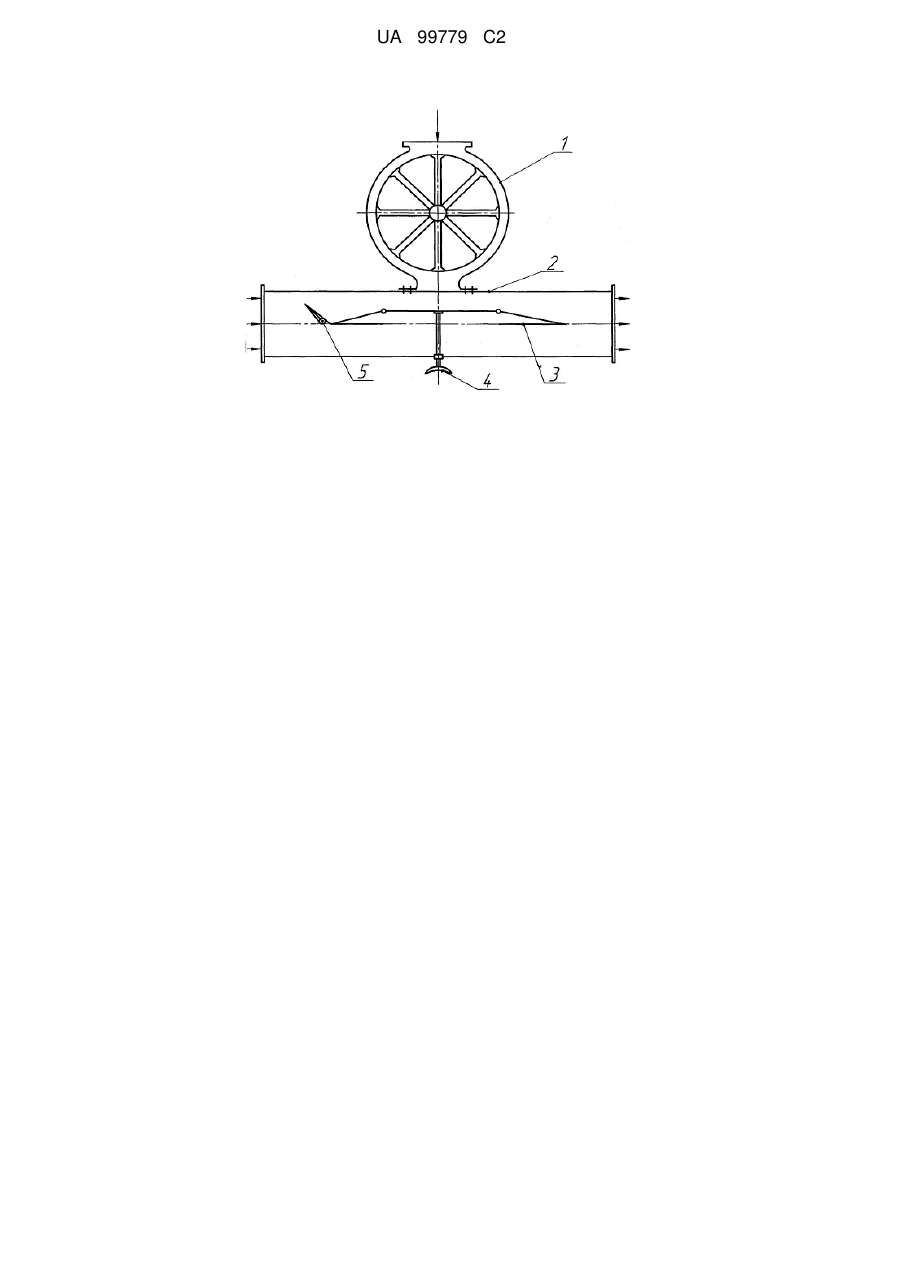

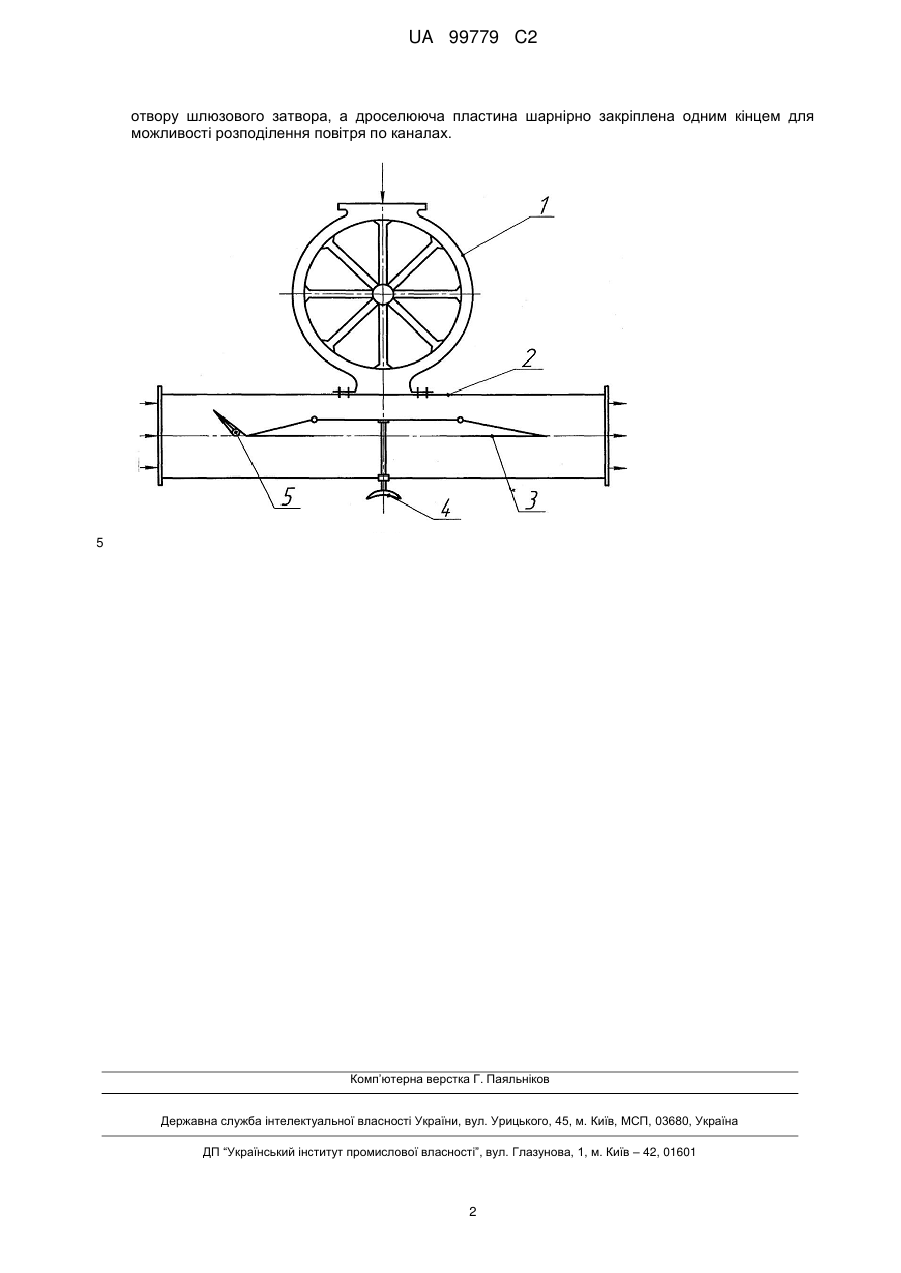

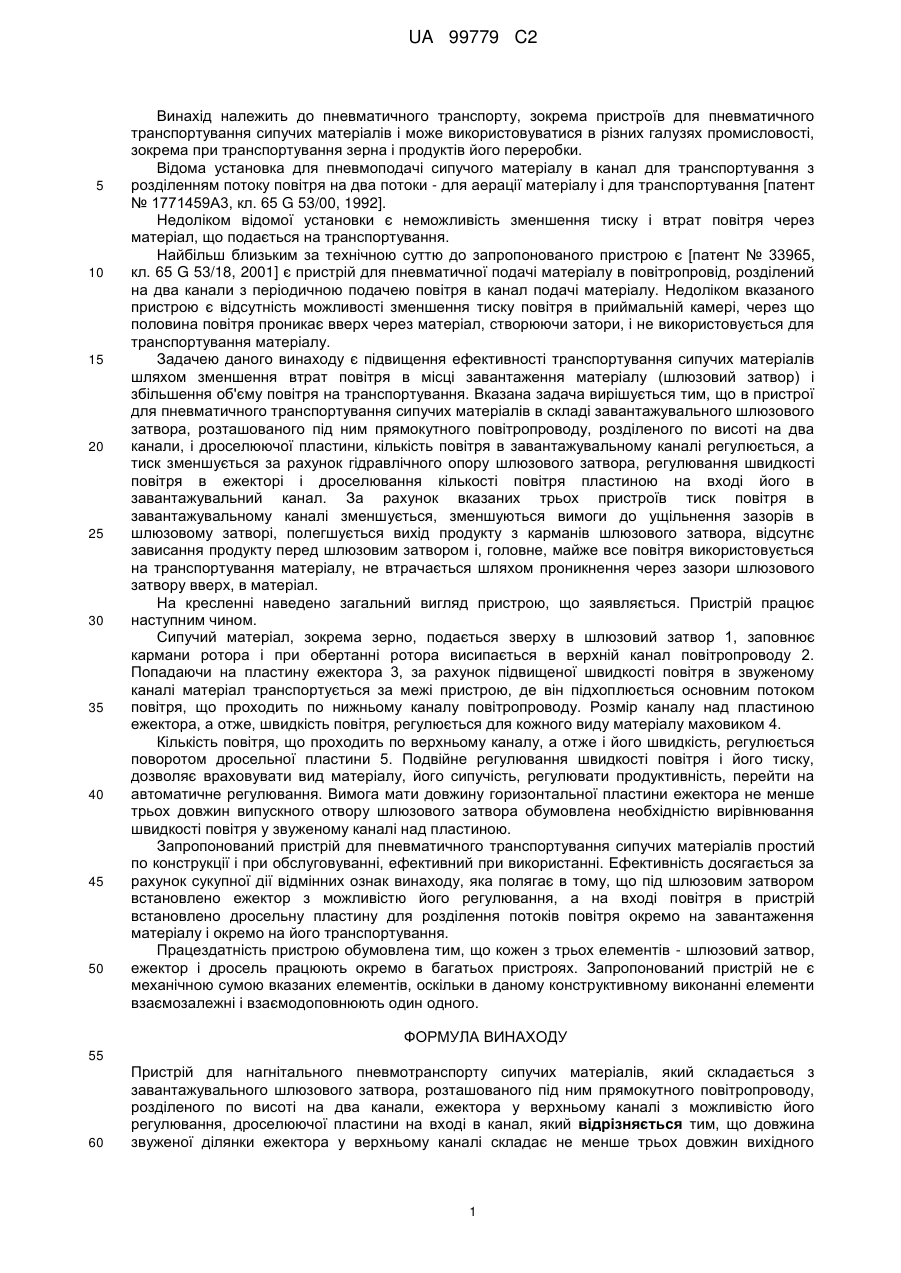

Реферат: Пристрій для нагнітального пневмотранспорту сипучих матеріалів в складі завантажувального шлюзового затвора, розташованого під ним прямокутного повітропроводу, розділеного по висоті на два канали, ежектора у верхньому каналі з можливістю його регулювання, дроселюючої пластини на вході в канал. Згідно з винаходом, довжина звуженої ділянки ежектора у верхньому каналі складає не менше трьох довжин вихідного отвору шлюзового затвора, а дроселююча пластина шарнірно закріплена одним кінцем для можливості розподілення повітря по каналах. Таке виконання пристрою дозволяє ліквідувати втрати повітря через нещільності шлюзового затвора, що складають половину загальних витрат на транспортуванні, за рахунок зменшення кількості повітря і його тиску безпосередньо під шлюзовим затвором і направлення основної частини повітря паралельним потоком. UA 99779 C2 (12) UA 99779 C2 UA 99779 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до пневматичного транспорту, зокрема пристроїв для пневматичного транспортування сипучих матеріалів і може використовуватися в різних галузях промисловості, зокрема при транспортування зерна і продуктів його переробки. Відома установка для пневмоподачі сипучого матеріалу в канал для транспортування з розділенням потоку повітря на два потоки - для аерації матеріалу і для транспортування [патент № 1771459А3, кл. 65 G 53/00, 1992]. Недоліком відомої установки є неможливість зменшення тиску і втрат повітря через матеріал, що подається на транспортування. Найбільш близьким за технічною суттю до запропонованого пристрою є [патент № 33965, кл. 65 G 53/18, 2001] є пристрій для пневматичної подачі матеріалу в повітропровід, розділений на два канали з періодичною подачею повітря в канал подачі матеріалу. Недоліком вказаного пристрою є відсутність можливості зменшення тиску повітря в приймальній камері, через що половина повітря проникає вверх через матеріал, створюючи затори, і не використовується для транспортування матеріалу. Задачею даного винаходу є підвищення ефективності транспортування сипучих матеріалів шляхом зменшення втрат повітря в місці завантаження матеріалу (шлюзовий затвор) і збільшення об'єму повітря на транспортування. Вказана задача вирішується тим, що в пристрої для пневматичного транспортування сипучих матеріалів в складі завантажувального шлюзового затвора, розташованого під ним прямокутного повітропроводу, розділеного по висоті на два канали, і дроселюючої пластини, кількість повітря в завантажувальному каналі регулюється, а тиск зменшується за рахунок гідравлічного опору шлюзового затвора, регулювання швидкості повітря в ежекторі і дроселювання кількості повітря пластиною на вході його в завантажувальний канал. За рахунок вказаних трьох пристроїв тиск повітря в завантажувальному каналі зменшується, зменшуються вимоги до ущільнення зазорів в шлюзовому затворі, полегшується вихід продукту з карманів шлюзового затвора, відсутнє зависання продукту перед шлюзовим затвором і, головне, майже все повітря використовується на транспортування матеріалу, не втрачається шляхом проникнення через зазори шлюзового затвору вверх, в матеріал. На кресленні наведено загальний вигляд пристрою, що заявляється. Пристрій працює наступним чином. Сипучий матеріал, зокрема зерно, подається зверху в шлюзовий затвор 1, заповнює кармани ротора і при обертанні ротора висипається в верхній канал повітропроводу 2. Попадаючи на пластину ежектора 3, за рахунок підвищеної швидкості повітря в звуженому каналі матеріал транспортується за межі пристрою, де він підхоплюється основним потоком повітря, що проходить по нижньому каналу повітропроводу. Розмір каналу над пластиною ежектора, а отже, швидкість повітря, регулюється для кожного виду матеріалу маховиком 4. Кількість повітря, що проходить по верхньому каналу, а отже і його швидкість, регулюється поворотом дросельної пластини 5. Подвійне регулювання швидкості повітря і його тиску, дозволяє враховувати вид матеріалу, його сипучість, регулювати продуктивність, перейти на автоматичне регулювання. Вимога мати довжину горизонтальної пластини ежектора не менше трьох довжин випускного отвору шлюзового затвора обумовлена необхідністю вирівнювання швидкості повітря у звуженому каналі над пластиною. Запропонований пристрій для пневматичного транспортування сипучих матеріалів простий по конструкції і при обслуговуванні, ефективний при використанні. Ефективність досягається за рахунок сукупної дії відмінних ознак винаходу, яка полягає в тому, що під шлюзовим затвором встановлено ежектор з можливістю його регулювання, а на вході повітря в пристрій встановлено дросельну пластину для розділення потоків повітря окремо на завантаження матеріалу і окремо на його транспортування. Працездатність пристрою обумовлена тим, що кожен з трьох елементів - шлюзовий затвор, ежектор і дросель працюють окремо в багатьох пристроях. Запропонований пристрій не є механічною сумою вказаних елементів, оскільки в даному конструктивному виконанні елементи взаємозалежні і взаємодоповнюють один одного. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для нагнітального пневмотранспорту сипучих матеріалів, який складається з завантажувального шлюзового затвора, розташованого під ним прямокутного повітропроводу, розділеного по висоті на два канали, ежектора у верхньому каналі з можливістю його регулювання, дроселюючої пластини на вході в канал, який відрізняється тим, що довжина звуженої ділянки ежектора у верхньому каналі складає не менше трьох довжин вихідного 1 UA 99779 C2 отвору шлюзового затвора, а дроселююча пластина шарнірно закріплена одним кінцем для можливості розподілення повітря по каналах. 5 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
