Пристрій прийому зображення і регулювання різкості фотозображення на основі змінної фокусної відстані лінзи об’єктива та внутрішньої трансфокації зображення за допомогою фотоматриці змінної кривизни

Номер патенту: 99818

Опубліковано: 25.06.2015

Автор: Голуб Володимир Іванович

Завантажити PDF файл.

Формула / Реферат

Пристрій прийому зображення і регулювання різкості фотозображення на основі змінної фокусної відстані лінзи об'єктива та внутрішньої трансфокації зображення за допомогою фотоматриці змінної кривизни, яка складається з мембрани у формі подушки з багатошаровими пікселями матриці, закріпленої за допомогою зворотних пружин у корпусі тубуса, що дозволяє їй рухатися в поздовжньому напрямку для трансфокації, з'єднуючи фокуси лінзи та матриці в одній точці, і можливістю змінювати кривизну поверхні за допомогою компресора з робочим середовищем, який відрізняється тим, що конструкція доповнюється приймальною лінзою із змінною фокусною відстанню, закріпленою на зворотних пружинах у корпусі об'єктива, що дає можливість змінювати фокусну відстань об'єктива за допомогою зміни тиску компресором з робочим середовищем.

Текст

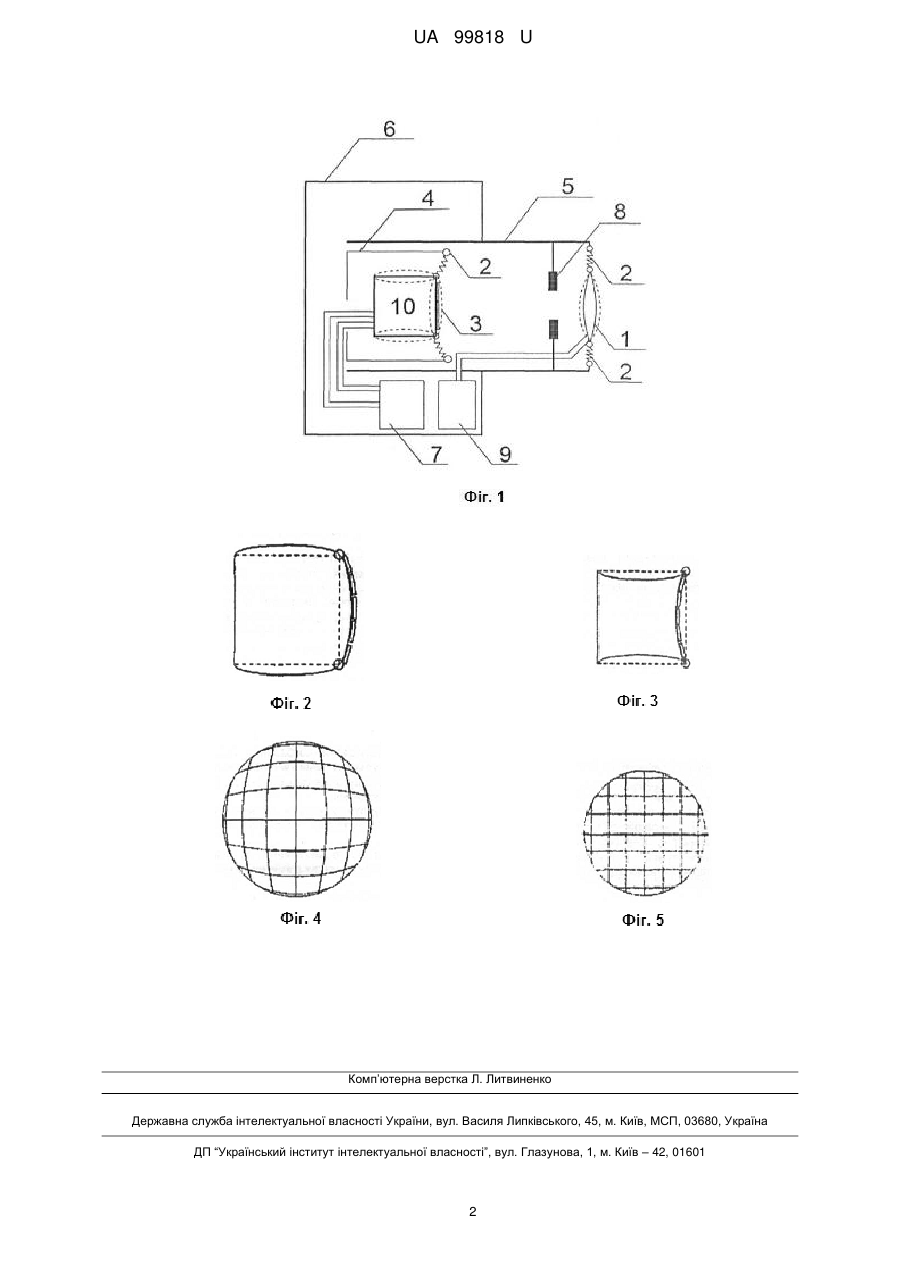

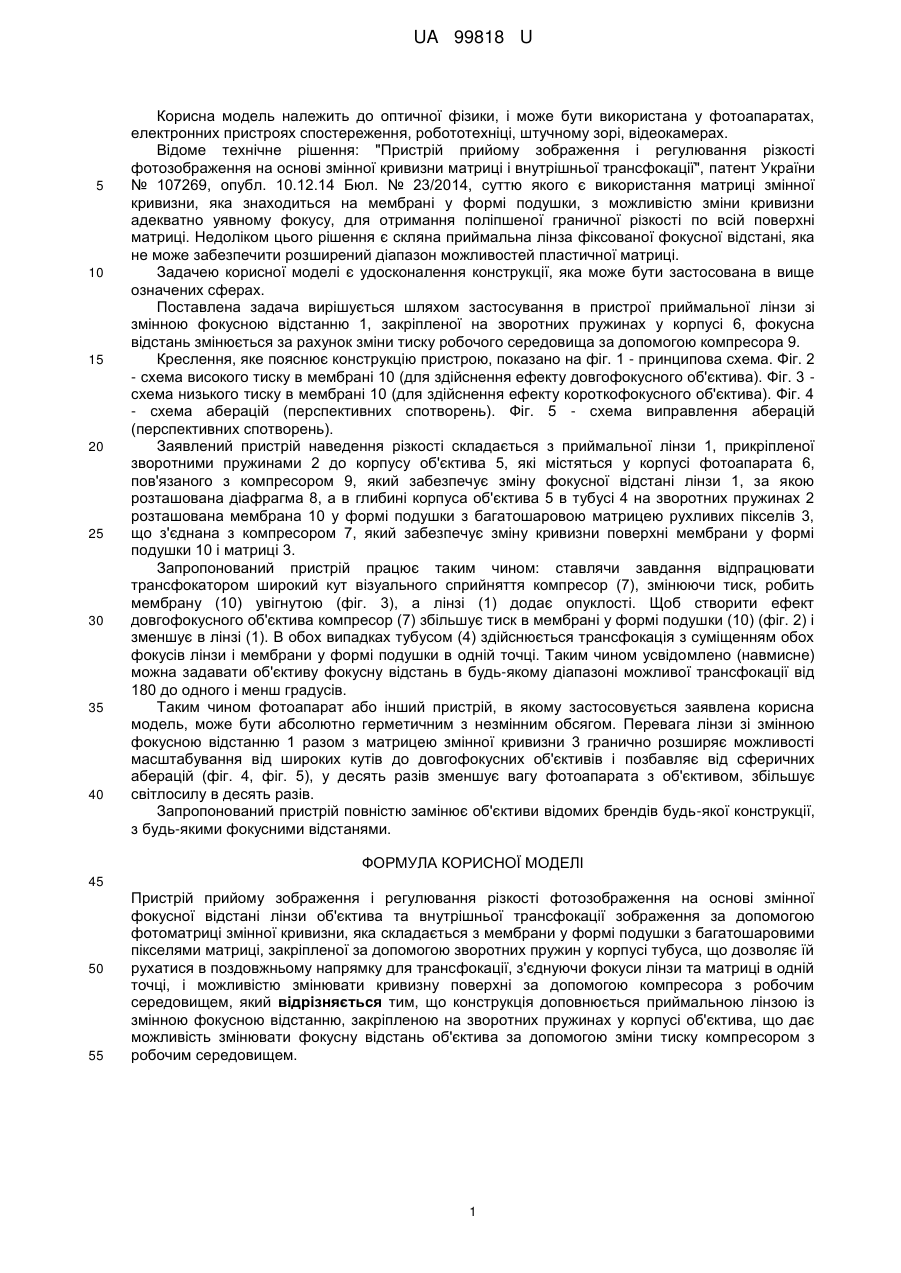

Реферат: Пристрій прийому зображення і регулювання різкості фотозображення на основі змінної фокусної відстані лінзи об'єктива та внутрішньої трансфокації зображення за допомогою фотоматриці змінної кривизни, яка складається з мембрани у формі подушки з багатошаровими пікселями матриці, закріпленої за допомогою зворотних пружин у корпусі тубуса, що дозволяє їй рухатися в поздовжньому напрямку для трансфокації, з'єднуючи фокуси лінзи та матриці в одній точці, і можливістю змінювати кривизну поверхні за допомогою компресора з робочим середовищем. Конструкція доповнюється приймальною лінзою із змінною фокусною відстанню, закріпленою на зворотних пружинах у корпусі об'єктива, що дає можливість змінювати фокусну відстань об'єктива за допомогою зміни тиску компресором з робочим середовищем. UA 99818 U (54) ПРИСТРІЙ ПРИЙОМУ ЗОБРАЖЕННЯ І РЕГУЛЮВАННЯ РІЗКОСТІ ФОТОЗОБРАЖЕННЯ НА ОСНОВІ ЗМІННОЇ ФОКУСНОЇ ВІДСТАНІ ЛІНЗИ ОБ'ЄКТИВА ТА ВНУТРІШНЬОЇ ТРАНСФОКАЦІЇ ЗОБРАЖЕННЯ ЗА ДОПОМОГОЮ ФОТОМАТРИЦІ ЗМІННОЇ КРИВИЗНИ UA 99818 U UA 99818 U 5 10 15 20 25 30 35 40 Корисна модель належить до оптичної фізики, і може бути використана у фотоапаратах, електронних пристроях спостереження, робототехніці, штучному зорі, відеокамерах. Відоме технічне рішення: "Пристрій прийому зображення і регулювання різкості фотозображення на основі змінної кривизни матриці і внутрішньої трансфокації", патент України № 107269, опубл. 10.12.14 Бюл. № 23/2014, суттю якого є використання матриці змінної кривизни, яка знаходиться на мембрані у формі подушки, з можливістю зміни кривизни адекватно уявному фокусу, для отримання поліпшеної граничної різкості по всій поверхні матриці. Недоліком цього рішення є скляна приймальна лінза фіксованої фокусної відстані, яка не може забезпечити розширений діапазон можливостей пластичної матриці. Задачею корисної моделі є удосконалення конструкції, яка може бути застосована в вище означених сферах. Поставлена задача вирішується шляхом застосування в пристрої приймальної лінзи зі змінною фокусною відстанню 1, закріпленої на зворотних пружинах у корпусі 6, фокусна відстань змінюється за рахунок зміни тиску робочого середовища за допомогою компресора 9. Креслення, яке пояснює конструкцію пристрою, показано на фіг. 1 - принципова схема. Фіг. 2 - схема високого тиску в мембрані 10 (для здійснення ефекту довгофокусного об'єктива). Фіг. 3 схема низького тиску в мембрані 10 (для здійснення ефекту короткофокусного об'єктива). Фіг. 4 - схема аберацій (перспективних спотворень). Фіг. 5 - схема виправлення аберацій (перспективних спотворень). Заявлений пристрій наведення різкості складається з приймальної лінзи 1, прикріпленої зворотними пружинами 2 до корпусу об'єктива 5, які містяться у корпусі фотоапарата 6, пов'язаного з компресором 9, який забезпечує зміну фокусної відстані лінзи 1, за якою розташована діафрагма 8, а в глибині корпуса об'єктива 5 в тубусі 4 на зворотних пружинах 2 розташована мембрана 10 у формі подушки з багатошаровою матрицею рухливих пікселів 3, що з'єднана з компресором 7, який забезпечує зміну кривизни поверхні мембрани у формі подушки 10 і матриці 3. Запропонований пристрій працює таким чином: ставлячи завдання відпрацювати трансфокатором широкий кут візуального сприйняття компресор (7), змінюючи тиск, робить мембрану (10) увігнутою (фіг. 3), а лінзі (1) додає опуклості. Щоб створити ефект довгофокусного об'єктива компресор (7) збільшує тиск в мембрані у формі подушки (10) (фіг. 2) і зменшує в лінзі (1). В обох випадках тубусом (4) здійснюється трансфокація з суміщенням обох фокусів лінзи і мембрани у формі подушки в одній точці. Таким чином усвідомлено (навмисне) можна задавати об'єктиву фокусну відстань в будь-якому діапазоні можливої трансфокації від 180 до одного і менш градусів. Таким чином фотоапарат або інший пристрій, в якому застосовується заявлена корисна модель, може бути абсолютно герметичним з незмінним обсягом. Перевага лінзи зі змінною фокусною відстанню 1 разом з матрицею змінної кривизни 3 гранично розширяє можливості масштабування від широких кутів до довгофокусних об'єктивів і позбавляє від сферичних аберацій (фіг. 4, фіг. 5), у десять разів зменшує вагу фотоапарата з об'єктивом, збільшує світлосилу в десять разів. Запропонований пристрій повністю замінює об'єктиви відомих брендів будь-якої конструкції, з будь-якими фокусними відстанями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Пристрій прийому зображення і регулювання різкості фотозображення на основі змінної фокусної відстані лінзи об'єктива та внутрішньої трансфокації зображення за допомогою фотоматриці змінної кривизни, яка складається з мембрани у формі подушки з багатошаровими пікселями матриці, закріпленої за допомогою зворотних пружин у корпусі тубуса, що дозволяє їй рухатися в поздовжньому напрямку для трансфокації, з'єднуючи фокуси лінзи та матриці в одній точці, і можливістю змінювати кривизну поверхні за допомогою компресора з робочим середовищем, який відрізняється тим, що конструкція доповнюється приймальною лінзою із змінною фокусною відстанню, закріпленою на зворотних пружинах у корпусі об'єктива, що дає можливість змінювати фокусну відстань об'єктива за допомогою зміни тиску компресором з робочим середовищем. 1 UA 99818 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Holub Volodymyr Ivanovych

Автори російською

Голуб Владимир Иванович

МПК / Мітки

МПК: G03B 3/00, G02B 13/00

Мітки: регулювання, відстані, різкості, прийому, лінзи, основі, фокусної, кривизни, допомогою, пристрій, трансфокації, фотоматриці, об'єктива, внутрішньої, зображення, фотозображення, змінної
