Спосіб рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин

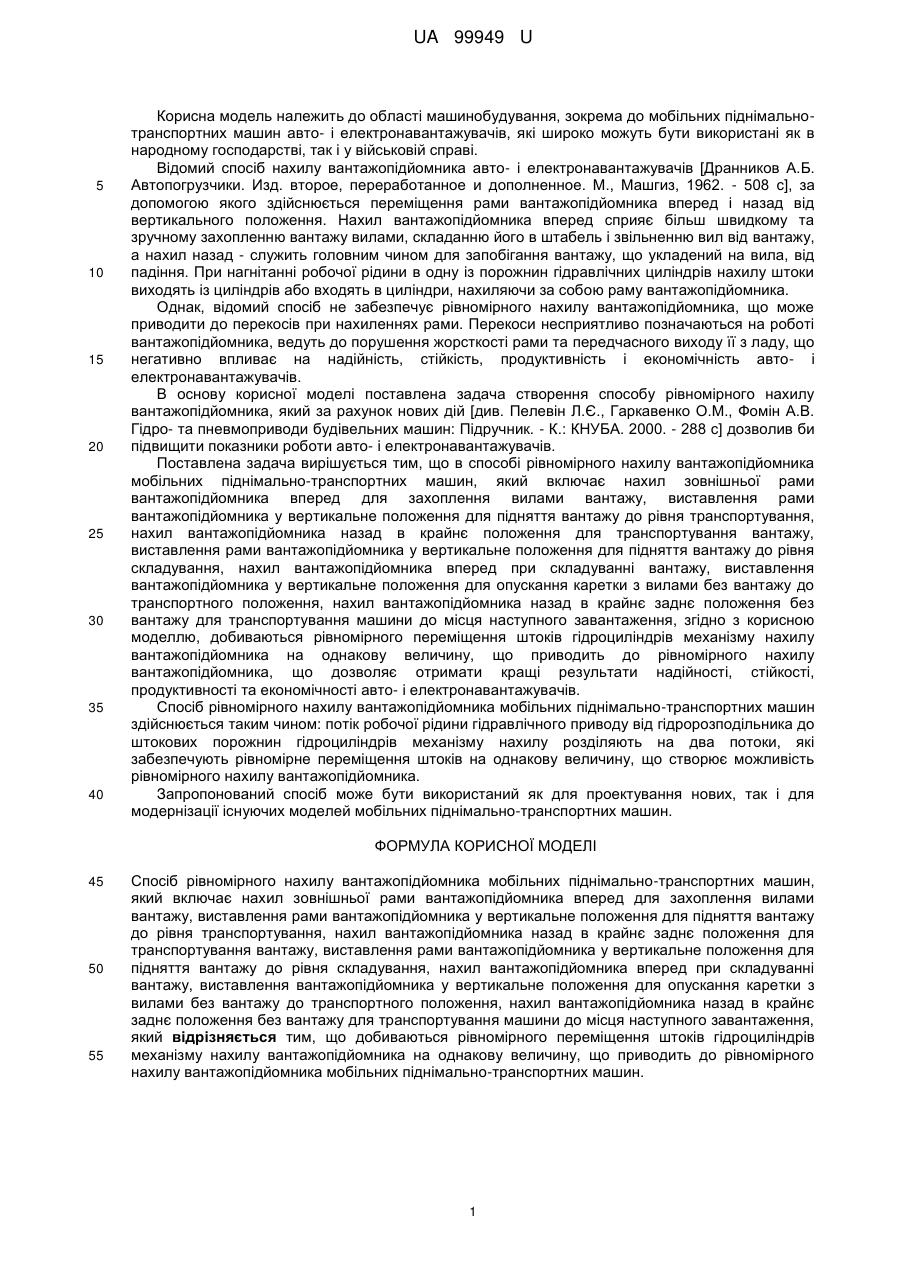

Реферат: Спосіб рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин включає нахил зовнішньої рами вантажопідйомника вперед для захоплення вилами вантажу, виставлення рами вантажопідйомника у вертикальне положення для підняття вантажу до рівня транспортування. Нахил вантажопідйомника назад в крайнє заднє положення для транспортування вантажу. Виставлення рами вантажопідйомника у вертикальне положення для підняття вантажу до рівня складування, нахил вантажопідйомника вперед при складуванні вантажу. Виставлення вантажопідйомника у вертикальне положення для опускання каретки з вилами без вантажу до транспортного положення. Нахил вантажопідйомника назад в крайнє заднє положення без вантажу для транспортування машини до місця наступного завантаження. Добиваються рівномірного переміщення штоків гідроциліндрів механізму нахилу вантажопідйомника на однакову величину, що приводить до рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин. UA 99949 U (12) UA 99949 U UA 99949 U 5 10 15 20 25 30 35 40 Корисна модель належить до області машинобудування, зокрема до мобільних піднімальнотранспортних машин авто- і електронавантажувачів, які широко можуть бути використані як в народному господарстві, так і у військовій справі. Відомий спосіб нахилу вантажопідйомника авто- і електронавантажувачів [Дранников А.Б. Автопогрузчики. Изд. второе, переработанное и дополненное. М., Машгиз, 1962. - 508 с], за допомогою якого здійснюється переміщення рами вантажопідйомника вперед і назад від вертикального положення. Нахил вантажопідйомника вперед сприяє більш швидкому та зручному захопленню вантажу вилами, складанню його в штабель і звільненню вил від вантажу, а нахил назад - служить головним чином для запобігання вантажу, що укладений на вила, від падіння. При нагнітанні робочої рідини в одну із порожнин гідравлічних циліндрів нахилу штоки виходять із циліндрів або входять в циліндри, нахиляючи за собою раму вантажопідйомника. Однак, відомий спосіб не забезпечує рівномірного нахилу вантажопідйомника, що може приводити до перекосів при нахиленнях рами. Перекоси несприятливо позначаються на роботі вантажопідйомника, ведуть до порушення жорсткості рами та передчасного виходу її з ладу, що негативно впливає на надійність, стійкість, продуктивність і економічність авто- і електронавантажувачів. В основу корисної моделі поставлена задача створення способу рівномірного нахилу вантажопідйомника, який за рахунок нових дій [див. Пелевін Л.Є., Гаркавенко О.М., Фомін А.В. Гідро- та пневмоприводи будівельних машин: Підручник. - К.: КНУБА. 2000. - 288 с] дозволив би підвищити показники роботи авто- і електронавантажувачів. Поставлена задача вирішується тим, що в способі рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин, який включає нахил зовнішньої рами вантажопідйомника вперед для захоплення вилами вантажу, виставлення рами вантажопідйомника у вертикальне положення для підняття вантажу до рівня транспортування, нахил вантажопідйомника назад в крайнє положення для транспортування вантажу, виставлення рами вантажопідйомника у вертикальне положення для підняття вантажу до рівня складування, нахил вантажопідйомника вперед при складуванні вантажу, виставлення вантажопідйомника у вертикальне положення для опускання каретки з вилами без вантажу до транспортного положення, нахил вантажопідйомника назад в крайнє заднє положення без вантажу для транспортування машини до місця наступного завантаження, згідно з корисною моделлю, добиваються рівномірного переміщення штоків гідроциліндрів механізму нахилу вантажопідйомника на однакову величину, що приводить до рівномірного нахилу вантажопідйомника, що дозволяє отримати кращі результати надійності, стійкості, продуктивності та економічності авто- і електронавантажувачів. Спосіб рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин здійснюється таким чином: потік робочої рідини гідравлічного приводу від гідророзподільника до штокових порожнин гідроциліндрів механізму нахилу розділяють на два потоки, які забезпечують рівномірне переміщення штоків на однакову величину, що створює можливість рівномірного нахилу вантажопідйомника. Запропонований спосіб може бути використаний як для проектування нових, так і для модернізації існуючих моделей мобільних піднімально-транспортних машин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Спосіб рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин, який включає нахил зовнішньої рами вантажопідйомника вперед для захоплення вилами вантажу, виставлення рами вантажопідйомника у вертикальне положення для підняття вантажу до рівня транспортування, нахил вантажопідйомника назад в крайнє заднє положення для транспортування вантажу, виставлення рами вантажопідйомника у вертикальне положення для підняття вантажу до рівня складування, нахил вантажопідйомника вперед при складуванні вантажу, виставлення вантажопідйомника у вертикальне положення для опускання каретки з вилами без вантажу до транспортного положення, нахил вантажопідйомника назад в крайнє заднє положення без вантажу для транспортування машини до місця наступного завантаження, який відрізняється тим, що добиваються рівномірного переміщення штоків гідроциліндрів механізму нахилу вантажопідйомника на однакову величину, що приводить до рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин. 1 UA 99949 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
