Апарат для електроактивації рідини

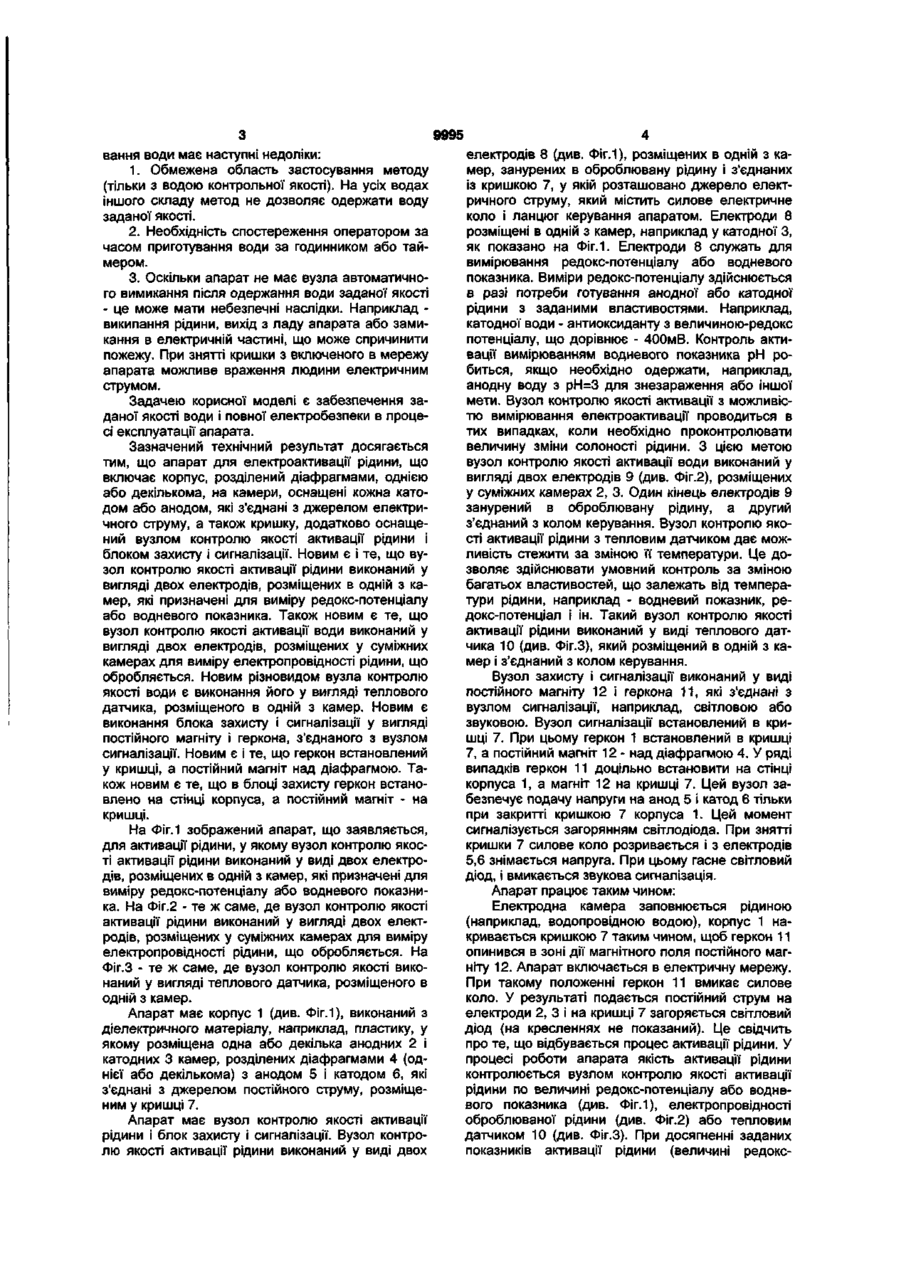

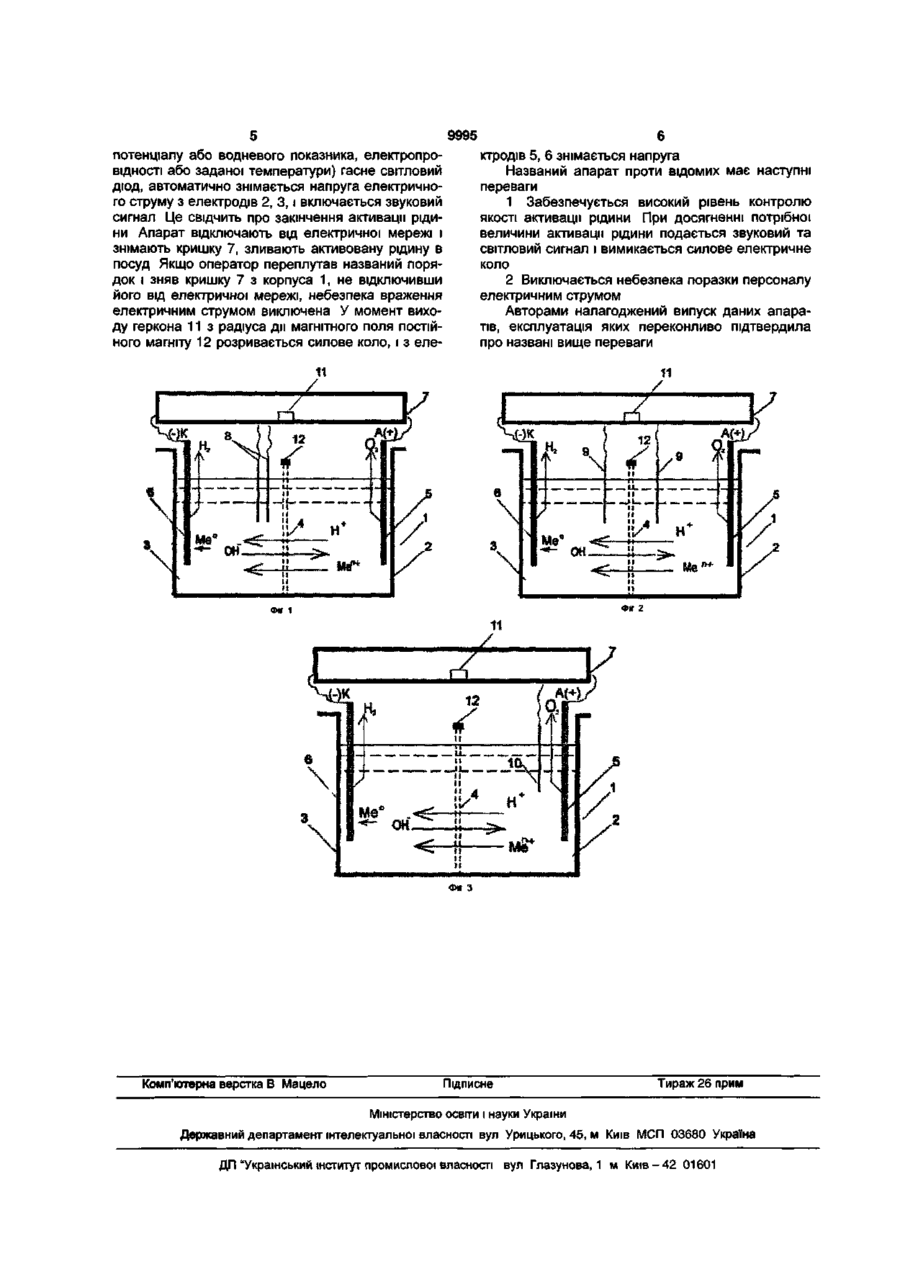

1. Апарат для електроактивації рідини, що включає корпус, розділений діафрагмами, однією або декількома, на камери, оснащені кожна катодом або анодом, з'єднані з джерелом електричного струму, і кришку, який відрізняється тим, що він додатково оснащений вузлом контролю якості активації рідини, а також блоком захисту і сигналізації. 2. Апарат за п.1, який відрізняється тим, що вузол контролю якості активації рідини виконаний у вигляді двох електродів, розміщених в одній з камер, які призначені для вимірювання редокспотенціалу або водневого показника. Корисна модель відноситься до електричної обробки рідини і може бути використаний при активації води й інших видів рідин у побуті і промисловості. Відомий апарат для електроактивації води, що складається з корпусу, розділеного діафрагмами на камери, кожна з яких має катод або анод, які з'єднані з джерелом електричного струму, і кришку [Маловичко А. «Очищение почек». С.-Петербург, ТОО «Респекс», 1998, с. 183]. В даному апараті анод виконаний з нержавіючої сталі й у процесі електролізу води розчиняється і насичує воду не тільки залізом, але і хромом, молібденом і іншими елементами, що робить воду шкідливою для здоров'я людини. Недоліком відомого апарата є також низький рівень контролю за якістю електроактивації води і високий рівень небезпеки враження електричним струмом обслуговуючого персоналу. Відомий також апарат для електроактивації рідини, що включає корпус, розділений діафрагмами на камери, кожна з яких має катод або анод, які з'єднані з джерелом електричного струму, і 3. Апарат за п.1, який відрізняється тим, що вузол контролю якості активації рідини виконаний у вигляді двох електродів, розміщених у суміжних камерах для вимірювання електропровідності рідини, що обробляється. 4. Апарат за п.1, який відрізняється тим, що вузол контролю якості активації рідини виконаний у вигляді теплового датчика, розміщеного в одній з камер. 5. Апарат за п.1, який відрізняється тим, що блок захисту і сигналізації виконаний у вигляді постійного магніту і геркона, з'єднаного з вузлом сигналізації. 6. Апарат за п.1, який відрізняється тим, що геркон встановлений в кришці, а постійний магніт над діафрагмою. 7. Апарат за п.1, який відрізняється тим, що геркон встановлений на стінці корпусу, а постійний магніт - на кришці. кришку [паспорт на «Биоэлектроактиватор «Эсперо - 1». НПФ «Эсперо», м.Ташкент, 1990р.]. Оскільки в даному апараті анод виконаний із графіту, то якість води значно краща. У даному апараті контроль якості активації води здійснюється за заданим часом обробки води. Цей час визначається в лабораторних умовах на контрольній пробі води. Для води різного складу час буде різним . У лабораторних умовах цей час встановлюється по моменту досягнення заданої величини водневого показника рН або окислювальновідновного потенціалу (ОВП) - редокс-потенціалу, які між собою пов'язані такою математичною залежністю: ОВПв=-0,06рН-0,031д Рн 2) ОВПк=1,23-0,06рН+0,015 Рог, Де: ОВПв і ОВПк - окислювально-відновні потенціали водневої і кисневої систем; Рн2 і Рог - парціальні тиски водню і кисню, пропорційні змістові цих газів у воді. Такий часовий метод контролю за якістю готу Ю 0} 5Г ^ 9995 вання води має наступні недоліки: 1. Обмежена область застосування методу (тільки з водою контрольної якості). На усіх водах іншого складу метод не дозволяє одержати воду заданої якості. 2. Необхідність спостереження оператором за часом приготування води за годинником або таймером. 3. Оскільки апарат не має вузла автоматичного вимикання після одержання води заданої якості - це може мати небезпечні наслідки. Наприклад википання рідини, вихід з ладу апарата або замикання в електричній частині, що може спричинити пожежу. При знятті кришки з включеного в мережу апарата можливе враження людини електричним струмом. Задачею корисної моделі є забезпечення заданої якості води і повної електробезпеки в процесі експлуатації апарата. Зазначений технічний результат досягається тим, що апарат для електроактивації рідини, що включає корпус, розділений діафрагмами, однією або декількома, на камери, оснащені кожна катодом або анодом, які з'єднані з джерелом електричного струму, а також кришку, додатково оснащений вузлом контролю якості активації рідини і блоком захисту і сигналізації. Новим є і те, що вузол контролю якості активації рідини виконаний у вигляді двох електродів, розміщених в одній з камер, які призначені для виміру редокс-потенціалу або водневого показника. Також новим є те, що вузол контролю якості активації води виконаний у вигляді двох електродів, розміщених у суміжних камерах для виміру електропровідності рідини, що обробляється. Новим різновидом вузла контролю якості води є виконання його у вигляді теплового датчика, розміщеного в одній з камер. Новим є виконання блока захисту і сигналізації у вигляді постійного магніту і геркона, з'єднаного з вузлом сигналізації. Новим є і те, що геркон встановлений у кришці, а постійний магніт над діафрагмою. Також новим є те, що в блоці захисту геркон встановлено на стінці корпуса, а постійний магніт - на кришці. На Фіг.1 зображений апарат, що заявляється, для активації рідини, у якому вузол контролю якості активації рідини виконаний у виді двох електродів, розміщених в одній з камер, які призначені для виміру редокс-потенціалу або водневого показника. На Фіг.2 - те ж саме, де вузол контролю якості активації рідини виконаний у вигляді двох електродів, розміщених у суміжних камерах для виміру електропровідності рідини, що обробляється. На Фіг.З - те ж саме, де вузол контролю якості виконаний у вигляді теплового датчика, розміщеного в одній з камер. Апарат має корпус 1 (див. Фіг.1), виконаний з діелектричного матеріалу, наприклад, пластику, у якому розміщена одна або декілька анодних 2 і катодних 3 камер, розділених діафрагмами 4 (однієї або декількома) з анодом 5 і катодом 6, які з'єднані з джерелом постійного струму, розміщеним у кришці 7. Апарат має вузол контролю якості активації рідини і блок захисту і сигналізації. Вузол контролю якості активації рідини виконаний у виді двох електродів 8 (див. Фіг.1), розміщених в одній з камер, занурених в оброблювану рідину і з'єднаних із кришкою 7, у якій розташовано джерело електричного струму, який містить силове електричне коло і ланцюг керування апаратом. Електроди 8 розміщені в одній з камер, наприклад у катодної З, як показано на Фіг.1. Електроди 8 служать для вимірювання редокс-потенціалу або водневого показника. Виміри редокс-потенціалу здійснюється в разі потреби готування анодної або катодної рідини з заданими властивостями. Наприклад, катодної води - антиоксиданту з величиною-редокс потенціалу, що дорівнює - 400мВ. Контроль активації вимірюванням водневого показника рН робиться, якщо необхідно одержати, наприклад, анодну воду з рН=3 для знезараження або іншої мети. Вузол контролю якості активації з можливістю вимірювання електроактивації проводиться в тих випадках, коли необхідно проконтролювати величину зміни солоності рідини. З цією метою вузол контролю якості активації води виконаний у вигляді двох електродів 9 (див. Фіг.2), розміщених у суміжних камерах 2, 3. Один кінець електродів 9 занурений в оброблювану рідину, а другий з'єднаний з колом керування. Вузол контролю якості активації рідини з тепловим датчиком дає можливість стежити за зміною її температури. Це дозволяє здійснювати умовний контроль за зміною багатьох властивостей, що залежать від температури рідини, наприклад - водневий показник, редокс-потенціал і ін. Такий вузол контролю якості активації рідини виконаний у виді теплового датчика 10 (див. Фіг.З), який розміщений в одній з камер і з'єднаний з колом керування. Вузол захисту і сигналізації виконаний у виді постійного магніту 12 і геркона 11, які з'єднані з вузлом сигналізації, наприклад, світловою або звуковою. Вузол сигналізації встановлений в кришці 7. При цьому геркон 1 встановлений в кришці 7, а постійний магніт 12 - над діафрагмою 4. У ряді випадків геркон 11 доцільно встановити на стінці корпуса 1, а магніт 12 на кришці 7. Цей вузол забезпечує подачу напруги на анод 5 і катод 6 тільки при закритті кришкою 7 корпуса 1. Цей момент сигналізується загорянням світлодіода. При знятті кришки 7 силове коло розривається і з електродів 5,6 знімається напруга. При цьому гасне світловий діод, і вмикається звукова сигналізація. Апарат працює таким чином: Електродна камера заповнюється рідиною (наприклад, водопровідною водою), корпус 1 накривається кришкою 7 таким чином, щоб геркон 11 опинився в зоні дії магнітного поля постійного магніту 12. Апарат включається в електричну мережу. При такому положенні геркон 11 вмикає силове коло. У результаті подається постійний струм на електроди 2, 3 і на кришці 7 загоряється світловий діод (на кресленнях не показаний). Це свідчить про те, що відбувається процес активації рідини. У процесі роботи апарата якість активації рідини контролюється вузлом контролю якості активації рідини по величині редокс-потенціалу або водневого показника (див. Фіг.1), електропровідності оброблюваної рідини (див. Фіг.2) або тепловим датчиком 10 (див. Фіг.З). При досягненні заданих показників активації рідини (величині редокс 9995 потенціалу або водневого показника, електропровідності або заданої температури) гасне світловий діод, автоматично знімається напруга електричного струму з електродів 2, 3, і включається звуковий сигнал Це свідчить про закінчення активації рідини Апарат відключають від електричної мережі і знімають кришку 7, зливають активовану рідину в посуд Якщо оператор переплутав названий порядок і зняв кришку 7 з корпуса 1, не відключивши його від електричної мережі, небезпека враження електричним струмом виключена У момент виходу геркона 11 з радіуса дії магнітного поля постійного магніту 12 розривається силове коло, і з еле ктродів 5, 6 знімається напруга Названий апарат проти відомих має наступні переваги 1 Забезпечується високий рівень контролю якості активації рідини При досягненні потрібної величини активації рідини подається звуковий та світловий сигнал і вимикається силове електричне коло 2 Виключається небезпека поразки персоналу електричним струмом Авторами налагоджений випуск даних апаратів, експлуатація яких переконливо підтвердила про названі вище переваги Фіг З Комп'ютерна верстка В Мацело Тираж 26 прим Підписне Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ МСП 03680 Україна ДП "Український інститут промислової власності вул Глазунова, 1 м К и ї в - 4 2 01601
