Ініціювання передачі cqi з ue у вузол в для ue, що знаходиться в стані cell_fach

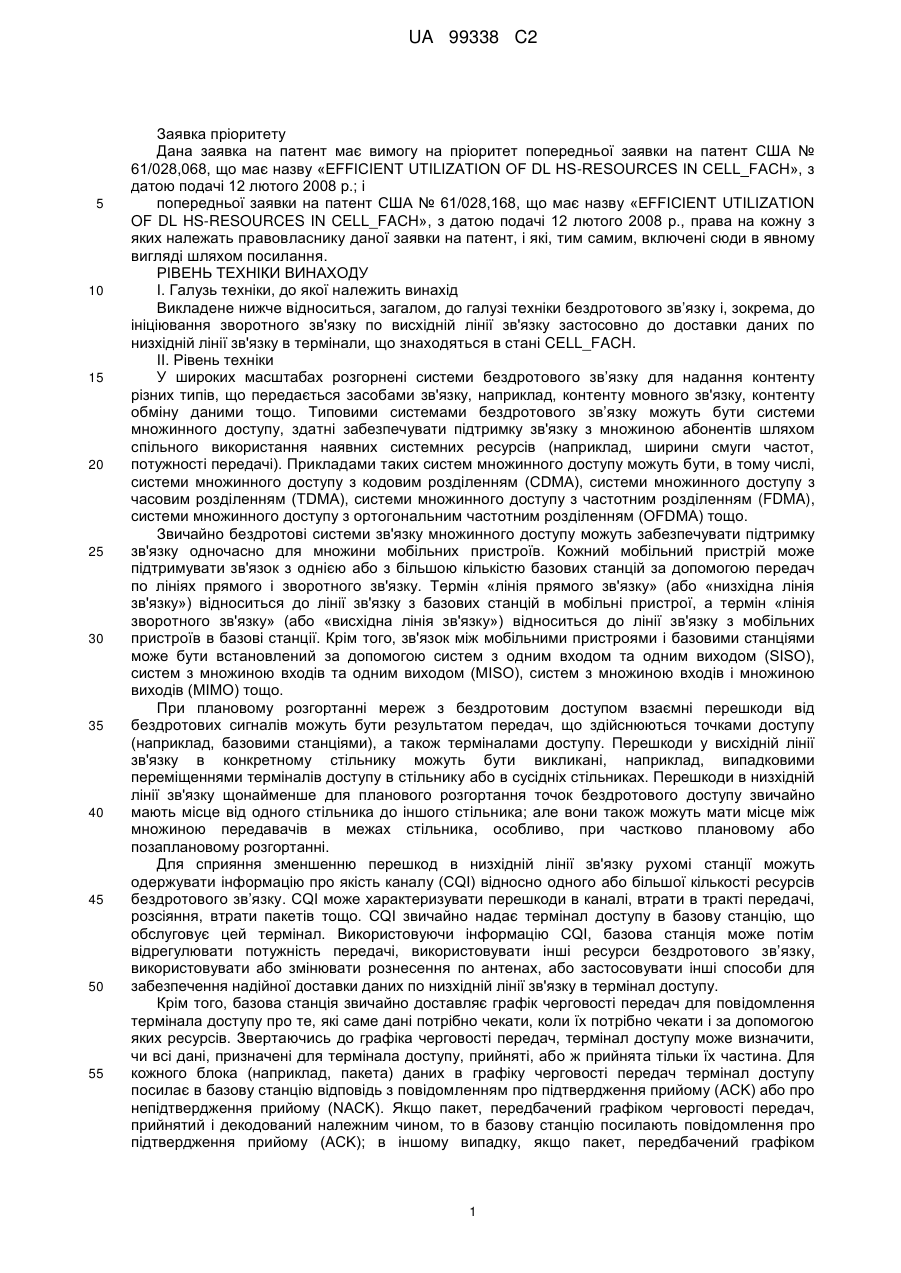

Реферат: У даному документі описане забезпечення вдосконаленого бездротового зв'язку для абонентського пристрою (UE), що знаходиться в напівактивному стані. Як приклад, базова станція може використовувати конкретні ресурси каналу бездротового зв'язку, наприклад, контрольованого UE, що знаходиться в стані CELLFACH, для ініціювання передачі інформації зворотного зв'язку каналу з UE. Ініціюючий сигнал може містити команду в явному вигляді, яка приписує UE надати дані у відповіді, або може включати в себе частину потоку інформаційного обміну, що передається по низхідній лінії зв'язку, адресатом якого є UE, при цьому UE сконфігурований таким чином, що відповідає на одержання даних інформаційного обміну відповідним чином. UE може зберігати стан CELLFACH при прийомі ініціюючого сигналу і при відповіді на нього, і може далі приймати подальші дані інформаційного обміну в цьому стані. Відповідно, розкритий об'єкт винаходу забезпечує поліпшену ефективність і надійність бездротового зв'язку в напівактивному стані. UA 99338 C2 (12) UA 99338 C2 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 Заявка пріоритету Дана заявка на патент має вимогу на пріоритет попередньої заявки на патент США № 61/028,068, що має назву «EFFICIENT UTILIZATION OF DL HS-RESOURCES IN CELL_FACH», з датою подачі 12 лютого 2008 р.; і попередньої заявки на патент США № 61/028,168, що має назву «EFFICIENT UTILIZATION OF DL HS-RESOURCES IN CELL_FACH», з датою подачі 12 лютого 2008 р., права на кожну з яких належать правовласнику даної заявки на патент, і які, тим самим, включені сюди в явному вигляді шляхом посилання. РІВЕНЬ ТЕХНІКИ ВИНАХОДУ I. Галузь техніки, до якої належить винахід Викладене нижче відноситься, загалом, до галузі техніки бездротового зв’язку і, зокрема, до ініціювання зворотного зв'язку по висхідній лінії зв'язку застосовно до доставки даних по низхідній лінії зв'язку в термінали, що знаходяться в стані CELL_FACH. II. Рівень техніки У широких масштабах розгорнені системи бездротового зв’язку для надання контенту різних типів, що передається засобами зв'язку, наприклад, контенту мовного зв'язку, контенту обміну даними тощо. Типовими системами бездротового зв’язку можуть бути системи множинного доступу, здатні забезпечувати підтримку зв'язку з множиною абонентів шляхом спільного використання наявних системних ресурсів (наприклад, ширини смуги частот, потужності передачі). Прикладами таких систем множинного доступу можуть бути, в тому числі, системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи множинного доступу з ортогональним частотним розділенням (OFDMA) тощо. Звичайно бездротові системи зв'язку множинного доступу можуть забезпечувати підтримку зв'язку одночасно для множини мобільних пристроїв. Кожний мобільний пристрій може підтримувати зв'язок з однією або з більшою кількістю базових станцій за допомогою передач по лініях прямого і зворотного зв'язку. Термін «лінія прямого зв'язку» (або «низхідна лінія зв'язку») відноситься до лінії зв'язку з базових станцій в мобільні пристрої, а термін «лінія зворотного зв'язку» (або «висхідна лінія зв'язку») відноситься до лінії зв'язку з мобільних пристроїв в базові станції. Крім того, зв'язок між мобільними пристроями і базовими станціями може бути встановлений за допомогою систем з одним входом та одним виходом (SISO), систем з множиною входів та одним виходом (MISO), систем з множиною входів і множиною виходів (MIMO) тощо. При плановому розгортанні мереж з бездротовим доступом взаємні перешкоди від бездротових сигналів можуть бути результатом передач, що здійснюються точками доступу (наприклад, базовими станціями), а також терміналами доступу. Перешкоди у висхідній лінії зв'язку в конкретному стільнику можуть бути викликані, наприклад, випадковими переміщеннями терміналів доступу в стільнику або в сусідніх стільниках. Перешкоди в низхідній лінії зв'язку щонайменше для планового розгортання точок бездротового доступу звичайно мають місце від одного стільника до іншого стільника; але вони також можуть мати місце між множиною передавачів в межах стільника, особливо, при частково плановому або позаплановому розгортанні. Для сприяння зменшенню перешкод в низхідній лінії зв'язку рухомі станції можуть одержувати інформацію про якість каналу (CQI) відносно одного або більшої кількості ресурсів бездротового зв’язку. CQI може характеризувати перешкоди в каналі, втрати в тракті передачі, розсіяння, втрати пакетів тощо. CQI звичайно надає термінал доступу в базову станцію, що обслуговує цей термінал. Використовуючи інформацію CQI, базова станція може потім відрегулювати потужність передачі, використовувати інші ресурси бездротового зв’язку, використовувати або змінювати рознесення по антенах, або застосовувати інші способи для забезпечення надійної доставки даних по низхідній лінії зв'язку в термінал доступу. Крім того, базова станція звичайно доставляє графік черговості передач для повідомлення термінала доступу про те, які саме дані потрібно чекати, коли їх потрібно чекати і за допомогою яких ресурсів. Звертаючись до графіка черговості передач, термінал доступу може визначити, чи всі дані, призначені для термінала доступу, прийняті, або ж прийнята тільки їх частина. Для кожного блока (наприклад, пакета) даних в графіку черговості передач термінал доступу посилає в базову станцію відповідь з повідомленням про підтвердження прийому (ACK) або про непідтвердження прийому (NACK). Якщо пакет, передбачений графіком черговості передач, прийнятий і декодований належним чином, то в базову станцію посилають повідомлення про підтвердження прийому (ACK); в іншому випадку, якщо пакет, передбачений графіком 1 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 черговості передач, не прийнятий або не декодований належним чином, то в базову станцію посилають повідомлення про непідтвердження прийому (NACK). На основі зворотного зв'язку за допомогою ACK/NACK, базова станція може визначити, які саме пакети потрібно повторно передати по низхідній лінії зв'язку. Без наявності механізму зворотного зв'язку базовим станціям, ймовірно, було би потрібно багаторазово передавати потоки пакетів повністю, що призвело б до споживання значно більших ресурсів бездротового зв’язку для передач по низхідному каналу зв'язку і до збільшення загального часу передачі. Навіть в цьому випадку доставка всіх пакетів не була б гарантованою. Відповідно, встановлення графіка черговості передач пакетів і зворотний зв'язок відіграють істотну роль у забезпеченні надійного бездротового зв’язку. КОРОТКИЙ ВИКЛАД СУТІ ВИНАХОДУ Нижче представлений спрощений короткий виклад суті одного або більшої кількості аспектів винаходу для забезпечення розуміння основоположних принципів цих аспектів винаходу. Цей короткий виклад суті винаходу не є вичерпним коротким оглядом всіх передбачуваних аспектів винаходу, і вважають, що він не визначає ні ключові або критично важливі елементи всіх аспектів винаходу, ні обсяг патентних вимог яких-небудь або всіх аспектів винаходу. Єдиним його призначенням є надання відомостей про деякі концепції одного або більшої кількості аспектів винаходу в спрощеному вигляді як вступна частина до більш докладного опису, який наведений нижче. Розкритий об'єкт винаходу забезпечує вдосконалений бездротовий зв’язок для абонентського пристрою (UE), що знаходиться в стані CELL_FACH. Базова станція може використовувати ресурси каналу, що спільно використовуються, який контролюється абонентськими пристроями (UE), що знаходяться в стані CELL_FACH, для ініціювання передачі інформації про канал по зворотному зв'язку. Таким чином, наприклад, базова станція може передавати дані в UE по низхідній лінії зв'язку на основі інформації про якість каналу (CQI), одержаної в рухомій станції, що підвищує надійність низхідної лінії зв'язку і зменшує втрату пакетів. Крім того, передача ACK/NACK по зворотному зв'язку може бути ініційована базовою станцією, що зменшує надмірність при передачах по низхідній лінії зв'язку. Відповідно, розкритий об'єкт винаходу забезпечує підвищену ефективність і надійність бездротового зв’язку. У деяких аспектах розкритого об'єкта винаходу запропонований спосіб бездротового зв’язку в мережі бездротового зв’язку. Спосіб може включати в себе використання інтерфейсу зв'язку для обміну бездротовими сигналами з одним або з більшою кількістю бездротових UE і використання пристрою обробки даних для генерації повідомлень для UE, що знаходиться в стані CELL_FACH. Крім того, спосіб може містити використання інтерфейсу зв'язку для ініціювання відповіді, що передається по висхідній лінії зв'язку з UE, що знаходиться в стані CELL_FACH, шляхом передачі повідомлення в UE. В інших аспектах розкритого об'єкта винаходу запропонований пристрій для бездротового зв’язку в мережі бездротового зв’язку. Цей пристрій може включати в себе інтерфейс зв'язку, який полегшує бездротову (OTA) передачу або прийом даних за допомогою сигналів бездротового зв’язку. Додатково до цього, пристрій може включати в себе модуль потоку інформаційного обміну, який розпізнає вхідний потік інформаційного обміну для UE, що знаходиться в стані CELL_FACH. Крім того, цей пристрій може включати в себе модуль зворотного зв'язку, який посилає в UE повідомлення для ініціювання відповіді, що передається з UE по висхідній лінії зв'язку, причому ця відповідь, що передається по висхідній лінії зв'язку, використовується пристроєм обробки даних для передачі вхідного потоку інформаційного обміну через інтерфейс зв'язку. Згідно з одним або більшою кількістю додаткових аспектів винаходу, розкритий пристрій для бездротового зв’язку в мережі бездротового зв’язку. Цей пристрій може включати в себе засіб використання інтерфейсу зв'язку для обміну бездротовими сигналами з одним або з більшою кількістю бездротових UE і засіб використання пристрою обробки даних для генерації повідомлення для UE, що знаходиться в стані CELL_FACH. Крім того, цей пристрій може включати в себе засіб використання інтерфейсу зв'язку для ініціювання відповіді, що передається по висхідній лінії зв'язку з UE, що знаходиться в стані CELL_FACH, шляхом передачі повідомлення в UE. В інших аспектах винаходу запропонований щонайменше один процесор, сконфігурований для бездротового зв’язку в мережі бездротового зв’язку. Цей процесор може містити перший модуль, який використовує інтерфейс зв'язку для обміну бездротовими сигналами з одним або з більшою кількістю бездротових UE. Крім того, цей процесор може містити другий модуль, який здійснює генерацію повідомлення для UE, що знаходиться в стані CELL_FACH. Крім того, цей 2 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 процесор може містити третій модуль, який ініціює відповідь, що передається по висхідній лінії зв'язку з UE, що знаходиться в стані CELL_FACH, шляхом передачі повідомлення в UE. Щонайменше в одному аспекті винаходу в розкритому об'єкті винаходу запропонований комп'ютерний програмний продукт, який містить носій інформації, що зчитується за допомогою комп'ютера. Цей носій інформації, що зчитується за допомогою комп'ютера, може містити перший набір кодів, який викликає використання комп'ютером інтерфейсу зв'язку для обміну бездротовими сигналами з одним або з більшою кількістю бездротових UE. Крім того, цей носій інформації, що зчитується за допомогою комп'ютера, може містити другий набір кодів, який викликає генерацію комп'ютером повідомлення для UE, що знаходиться в стані CELL_FACH. Додатково до цього, носій інформації, що зчитується за допомогою комп'ютера, може містити третій набір кодів, який викликає використання комп'ютером інтерфейсу для ініціювання відповіді, що передається по висхідній лінії зв'язку з UE, що знаходиться в стані CELL_FACH, шляхом передачі повідомлення в UE. Додатково до вищевикладеного, розкритий об'єкт винаходу забезпечує спосіб сприяння ефективному бездротовому зв’язку. Спосіб може включати в себе використання інтерфейсу бездротового зв’язку UE, що знаходиться в стані CELL_FACH, для прийому системної інформації або інформації потоку інформаційного обміну з точки доступу (AP) мережі бездротового зв’язку. Цей спосіб також може включати в себе використання щонайменше одного процесора для аналізу прийнятих сигналів, переданих з AP по каналу керування, що спільно використовується, відповідно до стану CELL_FACH. Крім того, цей спосіб може включати в себе використання інтерфейсу бездротового зв’язку для надання інформації про канал по висхідній лінії зв'язку у відповідь на повідомлення, прийняте з AP по каналу керування, що спільно використовується. В інших аспектах розкритого об'єкта винаходу запропонований пристрій для сприяння ефективному бездротовому зв’язку в мережі бездротового зв’язку. Цей пристрій може містити інтерфейс бездротового зв’язку для передачі або прийому даних за допомогою бездротових сигналів. Цей пристрій може додатково містити пристрій обробки даних для аналізу бездротових сигналів, переданих точкою доступу (AP) мережі бездротового зв’язку. Крім того, цей пристрій може містити модуль мережного відклику, який розпізнає повідомлення передане AP по каналу керування, що спільно використовується, і передає повідомлення по висхідній лінії зв'язку у відповідь на повідомлення, передане по каналу керування, що спільно використовується. В одному або в більшій кількості інших аспектів розкритого об'єкта винаходу запропонований пристрій, сконфігурований таким чином, що сприяє ефективному бездротовому зв’язку. Цей пристрій може містити засіб використання інтерфейсу бездротового зв’язку, сконфігурованого в стані CELL_FACH, для прийому системної інформації або інформації потоку інформаційного обміну з AP мережі бездротового зв’язку, і засіб використання щонайменше одного процесора для аналізу сигналів, прийнятих з AP по каналу керування, що спільно використовується, відповідно до стану CELL_FACH. Крім того, цей пристрій може містити засіб використання інтерфейсу бездротового зв’язку для надання інформації про канал по висхідній лінії зв'язку у відповідь на повідомлення, прийняте з AP по каналу керування, що спільно використовується. Згідно з подальшими аспектами винаходу, розкритий щонайменше один процесор, сконфігурований таким чином, що сприяє ефективному бездротовому зв’язку. Цей процесор може (ці процесори можуть) містити перший модуль, який використовує інтерфейс бездротового зв’язку UE, що знаходиться в стані CELL_FACH, для прийому системної інформації або інформації потоку інформаційного обміну з AP мережі бездротового зв’язку. Крім того, цей процесор може (ці процесори можуть) містити другий модуль, який аналізує сигнали, прийняті з AP по каналу керування, що спільно використовується, відповідно до стану CELL_FACH. Крім того, цей процесор може (ці процесори можуть) містити третій модуль для використання інтерфейсу бездротового зв’язку для надання інформації про канал по висхідній лінії зв'язку у відповідь на повідомлення, прийняте з AP по каналу керування, що спільно використовується. Щонайменше в одному аспекті винаходу розкритий комп'ютерний програмний продукт, який містить носій інформації, що зчитується за допомогою комп'ютера. Цей носій інформації, що зчитується за допомогою комп'ютера, може містити перший набір кодів, що викликає використання комп'ютером інтерфейсу бездротового зв’язку, сконфігурованого в стані CELL_FACH, для прийому системної інформації або інформації потоку інформаційного обміну з AP мережі бездротового зв’язку. Цей носій інформації, що зчитується за допомогою комп'ютера, може додатково містити другий набір кодів, що викликає виконання комп'ютером 3 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 аналізу сигналів, прийнятих з AP по каналу керування, що спільно використовується, відповідно до стану CELL_FACH. Додатково до вищевикладеного, носій інформації, що зчитується за допомогою комп'ютера, може містити третій набір кодів, що викликає використання комп'ютером інтерфейсу бездротового зв’язку для надання інформації про канал по висхідній лінії зв'язку у відповідь на повідомлення, прийняте з AP по каналу керування, що спільно використовується. Для досягнення вищевикладених і споріднених цілей один або більша кількість аспектів винаходу містять ознаки, повний опис яких наведений нижче і які детально викладені в формулі винаходу. У наведеному нижче описі і на прикладених кресленнях детально викладені деякі ілюстративні аспекти одного або більшої кількості аспектів винаходу. Однак, ці аспекти вказують тільки лише деякі з різних можливих способів використання принципів, викладених в різних аспектах винаходу, і мають на увазі, що описані аспекти винаходу включають в себе всі такі аспекти винаходу та їх еквіваленти. КОРОТКИЙ ОПИС КРЕСЛЕНЬ На кресленні Фіг. 1 зображена блок-схема типової системи для забезпечення поліпшеного зв'язку по низхідній лінії зв'язку при бездротовому зв’язку. На кресленні Фіг. 2 зображена блок-схема наведеної як приклад системи, сприяючої поліпшеному зв'язку по низхідній лінії зв'язку згідно з подальшими аспектами винаходу. На кресленні Фіг. 3 проілюстрована блок-схема типової системи, яка ініціює зворотний зв'язок по висхідній лінії зв'язку для поліпшення передач по низхідній лінії зв'язку для абонентських пристроїв (UE), що знаходяться в стані CELL_FACH. На кресленні Фіг. 4 проілюстрована блок-схема типового обміну системними повідомленнями, сприяючого поліпшеному зв'язку по низхідній лінії зв'язку, в деяких аспектах винаходу. На кресленні Фіг. 5 зображена блок-схема наведеної як приклад базової станції, сконфігурованої таким чином, що вона здатна ініціювати зворотний зв'язок по висхідній лінії зв'язку з абонентських пристроїв (UE), що знаходяться в стані CELL_FACH. На кресленні Фіг. 6 зображена блок-схема типового UE, сконфігурованого таким чином, що він здатний надавати дані по зворотному зв'язку в стані CELL_FACH, згідно з подальшими аспектами винаходу. На кресленні Фіг. 7 проілюстрована схема послідовності операцій, що виконуються в наведеній як приклад методології забезпечення поліпшених передач по низхідній лінії зв'язку при бездротовому зв’язку. На кресленні Фіг. 8 проілюстрована схема послідовності операцій, що виконуються в типовій методології ініціювання зворотного зв'язку при передачі по низхідній лінії зв'язку для UE, що знаходиться в стані CELL_FACH. На кресленні Фіг. 9 зображена схема послідовності операцій, що виконуються в типовій методології, що сприяє поліпшенню передач по низхідній лінії зв'язку при бездротовому зв’язку. На кресленні Фіг. 10 проілюстрована схема послідовності операцій, що виконуються в наведеній як приклад методології відповіді на команду зворотного зв'язку по висхідній лінії зв'язку в стані CELL_FACH. На кресленнях Фіг. 11 та Фіг. 12 зображені блок-схеми наведених як приклад систем, відповідно, для забезпечення і сприяння зворотному зв'язку з абонентських пристроїв (UE), що знаходяться в стані CELL_FACH. На кресленні Фіг. 13 проілюстрована блок-схема типового пристрою для бездротового зв’язку згідно з деякими аспектами розкритого об'єкта винаходу. На кресленні Фіг. 14 зображена блок-схема наведеного як приклад середовища мобільного зв'язку згідно з подальшими аспектами розкритого об'єкта винаходу. На кресленні Фіг. 15 проілюстрована блок-схема типового середовища стільникового зв'язку згідно з додатковими аспектами розкритого об'єкта винаходу. У додатку А наведений приклад, що демонструє потенційну неефективність передачі по низхідній лінії зв'язку без зворотного зв'язку по висхідній лінії зв'язку для абонентських пристроїв (UE), що знаходяться в стані CELL_FACH. ДОКЛАДНИЙ ОПИС Тепер буде наведений опис різних аспектів винаходу з посиланням на креслення, на яких для позначення однакових елементів на всіх кресленнях використані однакові номери позицій. У наведеному нижче описі в пояснювальних цілях викладені численні конкретні подробиці для забезпечення повного розуміння одного або більшої кількості аспектів винаходу. Однак, очевидно, що такий аспект (такі аспекти) винаходу можуть бути реалізовані на практиці без цих 4 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 конкретних подробиць. В інших випадках відомі структури і пристрої показані у вигляді блоксхем для полегшення опису одного або більшої кількості аспектів винаходу. Крім того, нижче наведене, описані різні аспекти розкритої суті винаходу. Повинне бути очевидним, що викладена тут ідея винаходу може бути втілена у великій різноманітності варіантів, і що будь-яка розкрита тут конкретна структура і/або функція є просто репрезентативною. На основі викладеної тут ідеї винаходу фахівець в даній галузі техніки повинен розуміти, що розкритий тут аспект винаходу може бути реалізований незалежно від будь-яких інших аспектів винаходу, і що два або більше цих аспектів винаходу можуть бути об'єднані різними способами. Наприклад, пристрій може бути реалізований і/або спосіб може бути здійснений на практиці з використанням будь-якої кількості викладених тут аспектів винаходу. Крім того, пристрій може бути реалізований і/або спосіб може бути здійснений на практиці з використанням іншої структури і/або інших функцій додатково до одного або до більшої кількості викладених тут аспектів винаходу, або які є іншими, ніж вони. Як приклад, багато з описаних тут способів, пристроїв, систем та апаратних засобів описані застосовно до забезпечення надійних та ефективних передач по низхідній лінії зв'язку в середовищі бездротового зв’язку. Фахівцеві в даній галузі техніки потрібно зрозуміти, що для інших середовищ зв'язку можуть бути застосовані аналогічні способи. Системи бездротового зв’язку реалізовують обмін інформацією між вузлами бездротової мережі з використанням різних механізмів передачі сигналів. В одному випадку базова станція може використовуватися для передачі контрольних сигналів, які, між іншим, встановлюють часові послідовності та ідентифікують джерело сигналу і мережу, зв'язану з цим джерелом. Віддалений вузол бездротової мережі, яким є, наприклад, абонентський термінал (UT) або термінал доступу (AT), може декодувати контрольний сигнал для одержання інформації, необхідної для встановлення основного зв'язку з базовою станцією. Передача додаткових даних, таких як, наприклад, частота або набір частот бездротового зв’язку, часовий інтервал (часові інтервали), коди символів тощо може здійснюватися в керуючих сигналах, що передаються з базової станції. Ці дані можуть використовуватися для встановлення ресурсів бездротового зв’язку, за допомогою яких можуть бути передані дані інформаційного обміну, що переносять абонентську інформацію, наприклад, в режимі мовного зв'язку або передачі даних, між базовою станцією та UT. Одна істотна проблема в такій системі полягає в наявності взаємних перешкод між бездротовими передачами сусідніх вузлів бездротової мережі. Перешкоди можуть погіршувати якість прийому, знижувати пропускну здатність, або призводити до неефективності зв'язку при наявності сильних перешкод. Відповідно, варіанти розгортання базових станцій згідно з планом є ідеальними в тому, що вузли бездротової мережі можуть бути розміщені на підходящій відстані для зменшення перешкод. Однак, навіть в мережах, розгорнених згідно з планом, перешкоди в низхідній лінії зв'язку можуть в результаті виникати, наприклад, тоді, коли навантаження по трафіку стає великим, коли термінали знаходяться на краю зони обслуговування тощо. Крім того, в частково планових або позапланових варіантах розгортання (наприклад, які містять базові станції, що знаходяться у власності індивідуальних власників, якими встановлені при недостатніх керівних вказівках з боку оператора мережі або без якогонебудь керівництва з його сторони), проблеми, пов'язані з перешкодами, загострюються. Для зменшення накладення передач і виникаючих внаслідок цього взаємних перешкод між сигналами, передачі в системах бездротового зв’язку звичайно є структурованими за часом, частотою або за різними ресурсами кодів або символів для забезпечення можливості відрізняти сигнали від інших сигналів. Наприклад, передача в різні моменти часу, так само як і передача на ортогональних частотах, забезпечує можливість розрізнення. Крім того, використання ортогональних кодів або символів також може призводити до зменшення перешкод навіть для сигналів, переданих в один і той самий момент часу. Таким чином, ресурси бездротового зв’язку можуть бути розділені на частини, що дозволяє множині вузлів мережі працювати в даному середовищі бездротового зв’язку. Додатково до проблем, пов'язаних з перешкодами або з втратою пакетів, термінали мобільного зв'язку звичайно сконфігуровані для різних станів мережного інтерфейсу для продовження обмежених ресурсів акумулятора в терміналі. Зокрема, різні стани інтерфейсу (або, наприклад, режими роботи з мережею) можуть містити різні протоколи, які різним чином впливають на споживання енергії. Як правило, основним споживачем енергії акумулятора в терміналі є обчислювальні ресурси, задіяні при аналізі сигналів, що передаються по низхідній лінії зв'язку, і при передачі сигналів у мережу. Таким чином, при активній бездротовій передачі потоку інформаційного обміну відбувається істотне споживання енергії. Однак, коли в терміналі 5 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 процесор, запам'ятовуючий пристрій тощо є бездіяльними або рідко активними, споживається набагато менше енергії. На основі вищевикладеного, різні стани або режими роботи термінала сконфігуровані для різних ступенів активності бездротового зв’язку для забезпечення різних ступенів споживання енергії. Поняття «напівактивний стан», що використовується в письмовому описі і в прикладеній формулі винаходу, відноситься до стану інтерфейсу UE, до режиму роботи тощо, в якому абонентський пристрій (UE) аналізує менше прийнятих сигналів або здійснює передачу менш часто, ніж тоді, коли він зайнятий активною передачею потоку інформаційного обміну (наприклад, застосовно до виклику в режимі мовного зв'язку або до виклику в режимі передачі даних). Напівактивний стан дозволяє UE використовувати менше енергії, ніж активний стан, в якому UE аналізує значно більшу частину прийнятих сигналів і передає більше даних в порівнянні з напівактивним станом. Приклади станів роботи з низькою потужністю включають в себе режим очікування, стан CELL_FACH, стан CELL_PCH і стан CELL_DCH, або подібні стани. У режимі очікування термінал може зберігати значну енергію за рахунок того, що він здійснює поточний контроль мінімальної кількості мережних сигналів (наприклад, сигналів пошукового виклику і періодичних контрольних сигналів для входження в синхронізм). У стані CELL_PCH термінал може здійснювати поточний контроль фізичного каналу (наприклад, каналу PCH контрольного сигналу синхронізації) додатково до каналів передачі пошукових викликів, і використовувати трохи більше енергії (наприклад, на 10% більше), ніж в режимі очікування. У стані CELL_FACH термінал може здійснювати поточний контроль каналів, що спільно використовуються, каналів передачі пошукових викликів і контрольних сигналів для входження в синхронізм, і використовувати більше енергії, ніж в стані очікування або в стані CELL_PCH. Аналогічним чином, термінал міг приєднуватися до виділених каналів і здійснювати їх поточний контроль в стані CELL_DCH, використовуючи набагато більше енергії в порівнянні з іншими станами. Терміни «режим очікування» «CELL_PCH», «CELL_FACH» та «CELL_DCH» використовуються тут як такі, що мають, по суті, схоже значення відповідно до специфікацій Проекту про партнерство в галузі систем зв'язку третього покоління (3GPP) (наприклад, специфікаціями 3GPP TS 25.331), за винятком тих випадків, коли тут вказане зворотне. Однак, потрібно розуміти, що розкритий об'єкт винаходу і прикладена формула винаходу не обмежені вищезазначеними станами термінала за винятком тих випадків, коли це вказане в явному вигляді. Одним робочим припущенням в деяких високошвидкісних (HS) мережах з радіодоступом (RAN) є конфігурування каналів бездротового зв’язку в реальному масштабі часу або в масштабі часу, близькому до реального, на основі поточних умов бездротового зв’язку в мережі. Наприклад, в деяких мережах третього покоління (3GPP) абонентський пристрій (UE) використовує виділений високошвидкісний (HS) фізичний канал керування (HS-DPCCH) для передачі інформації зворотного зв'язку по висхідній лінії зв'язку в точку бездротового доступу для її використання при встановленні графіка черговості передач по низхідній лінії зв'язку (DL). Як конкретний приклад, стандартом 3GPP версії 8 (Rel. 8) передбачено конфігурування низхідного фізичного каналу у відповідь на передачу по виділеному висхідному каналу (наприклад, по каналу HS-DPCCH). У цьому випадку UE може бути сконфігурований таким чином, що надає інформацію про якість каналу (CQI), дані, які підтверджують або не підтверджують прийом пакета (ACK/NACK), або іншу відповідну інформацію спільно з передачею по висхідній лінії зв'язку. На основі даних про CQI, даних про ACK/NACK тощо можуть бути надійно реалізовані передачі по низхідній лінії зв'язку для UE. Однак, в деяких станах термінала, наприклад, в станах режиму очікування або в станах CELL_FACH, типовий UE може бути сконфігурований таким чином, що рідко надає інформацію по висхідному каналу зв'язку. Відповідно, передача даних про низхідну лінію зв'язку часто запланована без корисної інформації про канал, що передається по зворотному зв'язку, інформації про надійність передачі пакетів тощо. Це може призводити до істотної неефективності мережі і до затримки передач по низхідній лінії зв'язку (наприклад, див. додаток А). Крім того, застосовно до систем зв'язку стандарту 3GPP, передачі по каналу HS-DPCCH часто є корисними або використовуються тільки тоді, коли у UE є дані для передачі по каналу EDCH. У багатьох випадках при передачах по каналу HS-DPCCH відсутні які-небудь дані, що підлягають доставці по низхідній лінії зв'язку в UE, і, отже, канал HS-DPCCH має обмежену корисність. Це, в свою чергу, призводить до непотрібної обробки в базовій станції. Додатково до вищевикладеного, в стані CELL_FACH, наприклад, коли передачі по низхідному (DL) високошвидкісному (HS) каналу не перекриваються передачами по висхідному (UL) каналу E-DCH, то передачі по високошвидкісному (HS) каналу, часто посилають всліпу, використовуючи декілька повторних передач для поліпшення здатності прийому даних. Такий 6 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 випадок може мати місце тоді, коли відсутні дані про ACK/NACK або CQI або коли вони не відповідають поточному моменту часу, наприклад, коли UE останнім часом не здійснював передачу по каналу E-DCH. В іншому випадку, якщо передача по DL відповідає передачі по висхідному (UL) каналу E-DCH, то планувальник базової станції може використовувати інформацію про ACK/NACK або CQI при встановленні графіка черговості передач по DL для UE, що знаходиться в стані CELL_FACH. Без інформації, що передається по каналу зворотного зв'язку, сліпа передача по високошвидкісних (HS) каналах часто призводить до істотних втрат при високошвидкісному пакетному доступі в низхідному каналі зв'язку і до дуже неефективної реалізації ресурсів HS DL. Для вирішення вищевикладених проблем у розкритому об'єкті винаходу передбачений ініційований мережею зворотний зв'язок для абонентських пристроїв (UE), що знаходяться в напівактивних станах. У деяких аспектах розкритого об'єкта винаходу базова станція може посилати команду зворотного зв'язку по каналу, що контролюється UE, виходячи із стану UE. Така команда може бути послана тоді, коли в базовій станції є дані для UE, що підлягають передачі по низхідній лінії зв'язку. Крім того, умовою для цієї команди може, але не обов'язково, бути те, що UE знаходиться в конкретному напівактивному стані, або неуспішний прийом відклику від UE протягом порогового часу тощо. Як конкретний приклад для ілюстрації вищевикладеного, якщо UE знаходиться в стані CELL_FACH, то базова станція може послати в UE команду на передачу по каналу зворотного зв'язку по каналах, які є такими, що контролюються в стані CELL_FACH, (наприклад, по каналу керування, що спільно використовується). Як інший приклад, якщо UE знаходиться в стані режиму очікування, то команда, що посилається в UE на передачу по каналу зворотного зв'язку може бути послана по каналу, який є таким, що контролюється в стані режиму очікування, (наприклад, по каналу передачі пошукових викликів). Щонайменше в одному з прикладів ця команда може бути послана після закінчення порогового часу, протягом якого не одержують дані по каналу зворотного зв'язку з UE. Після того, як UE одержує команду на передачу по каналу зворотного зв'язку, UE може виконати процедури довільного доступу, передбачені в мережі бездротового зв'язку, для захоплення каналу для передачі даних по зворотному зв'язку, (наприклад, ACK/NACK, CQI). Щонайменше в одному аспекті розкритого об'єкта винаходу команда на передачу по каналу зворотного зв'язку, передана базовою станцією, може вказувати конкретні ресурси висхідної лінії зв'язку для зворотного зв'язку по висхідній лінії зв'язку. У цьому аспекті (цих аспектах) винаходу UE може не виконувати процедури довільного доступу і проводити передачу за допомогою вказаних ресурсів висхідної лінії зв'язку. Згідно з одним або більшою кількістю подальших аспектів розкритого об'єкта винаходу, базова станція може ініціювати зворотний зв'язок по висхідній лінії зв'язку шляхом передачі в UE частини даних інформаційного обміну спільно з командою на передачу по каналу зворотного зв'язку або замість неї. Зокрема, базова станція може розділяти потік інформаційного обміну по DL щонайменше на першу частину і другу частину. У деяких аспектах винаходу перша частина (наприклад, початковий пакет даних) може бути меншою, ніж друга частина (наприклад, інші пакети даних) потоку інформаційного обміну по DL. Базова станція посилає першу частину потоку інформаційного обміну в UE, можливо, але не обов'язково, з використанням сліпої повторної передачі, якщо дані про CQI або ACK/NACK відсутні. Потім, після прийому першої частини UE може відповісти на прийняті дані інформаційного обміну, використовуючи повідомлення про підтвердження прийому рівня керування каналом радіозв'язку (RLC ACKs) або протокольні одиниці обміну даними про стан (STATUS PDUs). Для передачі протокольної одиниці обміну даними (PDU) ACK/STATUS рівня керування каналом радіозв'язку (RLC) абонентський пристрій UE може виконати процедури довільного доступу, як частину яких він може одержати загальний ресурс висхідної лінії зв'язку. Потім UE може почати передачу CQI/ACK з використанням одержаного загального ресурсу висхідної лінії зв'язку. Потім базова станція може посилати інші дані, доцільно використовуючи інформацію про CQI/ACK, передану UE. Тепер з посиланням на креслення, на Фіг. 1 зображена блок-схема наведеної як приклад системи 100, яка може ініціювати зворотний зв'язок по висхідній лінії зв'язку з вузлів бездротової мережі в мережі бездротового зв’язку. Наприклад, система 100 може забезпечувати обслуговування для одного або для більшої кількості UE (на кресленні не показані) в мережі бездротового зв’язку або в її стільнику. За деяких обставин UE може входити в режим заощадження енергії для зберігання енергії акумулятора. За деяких обставин UE може рідко надавати в базову станцію інформацію про якість каналу або про підтвердження прийому пакетів, що зменшує надійність передач по DL, переданих системою 100. Однак, за 7 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 рахунок ініціювання зворотного зв'язку по висхідній лінії зв'язку для режиму (режимів) заощадження енергії система 100 може підвищити надійність зв'язку по низхідній лінії зв'язку в мережі бездротового зв’язку. Система 100 може містити пристрій 102 керування, зв'язаний з точкою 104 доступу мережі з радіодоступом (RAN). Інтерфейс 106 зв'язку може використовувати точку 104 бездротового доступу для передачі бездротових сигналів в UE та їх прийому з UE, що обслуговується стільником мережі бездротового зв’язку. Пристрій 102 керування може встановлювати графік черговості передачі бездротових сигналів, що передаються по DL точкою 104 доступу (AP)/інтерфейсом 106 зв'язку, і сигнали, передані по UL, можуть бути декодовані або проаналізовані пристроєм 102 керування. З цією метою пристрій 102 керування може містити набір пристроїв 108 обробки даних, сконфігурованих таким чином, що вони здатні аналізувати прийняті символи, передані за допомогою бездротового зв’язку. У деяких аспектах розкритого об'єкта винаходу прийняті символи можуть використовуватися пристроєм 102 керування при встановленні графіка черговості передач по DL. Наприклад, пристрій (пристрої) 108 обробки даних може (можуть) декодувати і витягувати дані, що відносяться до каналу бездротового зв’язку, який використовується системою 100. Потім витягнуті дані можуть використовуватися пристроєм керування для вибору підходящих ресурсів бездротового зв’язку по DL, підходящої потужності передачі, повторної передачі вибраних пакетів даних тощо, що сприяє ефективному бездротовому зв’язку. Пристрій керування 102 може додатково містити модуль 110 потоку інформаційного обміну, який може розпізнавати вхідний потік інформаційного обміну для конкретного UE. Щонайменше в деяких аспектах розкритого об'єкта винаходу модуль 110 потоку інформаційного обміну може розпізнавати вхідний потік інформаційного обміну для UE, що знаходиться в напівактивному стані (наприклад, для заощадження енергії термінала в порівнянні з активним станом), наприклад, в стані CELL_FACH. Модуль 110 потоку інформаційного обміну може, коли це доцільне, викликати те, що модуль 112 зворотного зв'язку ініціює передачу повідомлення з UE по висхідній лінії зв'язку. Наприклад, коли пристрій 102 керування за останній час не одержав інформацію про якість каналу, або коли повідомлення ACK/NACK не прийняте у відповідь на передачу по DL, послану системою 100, то модуль 112 зворотного зв'язку може ініціювати передачу повідомлення з UE по висхідній лінії зв'язку. Зокрема, модуль 112 зворотного зв'язку може послати в UE повідомлення для ініціювання відповіді з UE по висхідній лінії зв'язку. Така відповідь по висхідній лінії зв'язку може містити інформацію, що передається по каналу зворотного зв'язку, яка використовується пристроєм 102 керування для встановлення графіка черговості передачі даних по DL, для визначення факту успішного прийому пакетів даних в UE або для аналогічних функцій бездротового зв’язку. У деяких аспектах розкритого об'єкта винаходу модуль 112 зворотного зв'язку може здійснювати генерацію повідомлення, яке передається по каналу керування (SCCH), що спільно використовується, для ініціювання відповіді з UE по висхідній лінії зв'язку. Повідомлення, що використовується тут, яке передається по каналу SCCH, може включати в себе повідомлення, яке передається по каналу HS-SCCH або по іншому каналу мережі бездротового зв’язку, що спільно використовується, придатному для передачі інформації про режим або про стан, інформацію про розподіл ресурсів, інформацію про графік черговості передач або іншу керуючу інформацію, що відноситься до вузлів мережі бездротового зв’язку. Крім того, це повідомлення може вказувати ідентифікатор (ID) ресурсу висхідної лінії зв'язку, що використовується для відповіді, або може не вказувати ресурс і дозволяти UE виконувати функцію доступу для одержання ресурсів висхідної лінії зв'язку, наданих мережею. У деяких аспектах винаходу у відповіді, що передається по висхідній лінії зв'язку, може бути вказана інформація відносно каналу HS-DPCCH. Щонайменше в одному аспекті розкритого об'єкта винаходу це повідомлення може містити команду на передачу інформації про CQI або ACK/NACK, що відноситься до передач по низхідній лінії зв'язку. Пристрій 102 керування може використовувати інформацію з відповіді, переданої по висхідній лінії зв'язку, при встановленні графіка черговості передач по низхідній лінії зв'язку для UE. Коли UE знаходиться в напівактивному стані, такі передачі по низхідній лінії зв'язку можуть містити, наприклад, дані PUSH із серверів мережі мобільного зв'язку (наприклад, котирування акцій або біржові котирування із сервера котирування акцій, повідомлення інтерактивної переписки із сервера інтерактивної переписки, дані про присутність із сервера присутності, дані телеметричних датчиків віртуальної приватної мережі (VPN) з відповідного сервера, електронна пошта із сервера електронної пошти тощо), повідомлення INVITE («запрошення») протоколу ініціювання сеансу зв'язку (SIP), послане в абонентський пристрій (UE), що є адресатом, при виклику в 8 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 режимі мовного зв'язку за протоколом IP (VoIP) між рухомими станціями (наприклад, для зменшення затримки при встановленні з'єднання в режимі VoIP тощо. Ініціюючи відповідь по зворотному зв'язку з UE, пристрій 102 керування може одержувати інформацію про якість каналу або про пакети, коли UE знаходиться в стані низької активності, заощаджуючи енергію акумуляторної батареї. Таким чином, система 100 може збільшувати час роботи терміналів мобільного зв'язку від акумуляторної батареї нарівні із забезпеченням високої ефективності передач по низхідній лінії зв'язку. Крім того, це ініціювання може бути реалізоване тільки тоді, коли дані, що підлягають передачі по DL, готові для передачі в UE, що визначає модуль 110 потоку інформаційного обміну. Відповідно, система 100 дозволяє абонентському пристрою (UE) уникнути періодичної передачі даних по висхідній лінії зв'язку, коли він знаходиться в стані низької активності (наприклад, в стані CELL_FACH), доки точка доступу до мережі не зможе використати дані, передані по висхідній лінії зв'язку. Отже, система 100 може забезпечувати оптимальну ефективність в багатьох випадках. На кресленні Фіг. 2 зображена блок-схема наведеної як приклад системи 200, яка сприяє ефективній бездротовій передачі сигналів при бездротовому зв’язку. Система 200 може містити термінал 204 доступу (AT), який містить пристрій 202 бездротового зв’язку. AT 204 може знаходитися в різних станах активності, в тому числі, в стані зниженої активності або в напівактивному стані, такому як, наприклад, стан CELL_FACH, стан режиму очікування, стан CELL_PCH тощо. В цьому стані AT 204 може використовувати інтерфейс 206 зв'язку для прийому і поточного контролю щонайменше одного мережного керуючого сигналу, переданого мережним аспектом (на кресленні не зображений). Такий керуючий сигнал може містити сигнал пошукового виклику, сигнал каналу, що спільно використовується, сигнал широкомовного каналу (BCH), контрольний сигнал тощо залежно від стану активності і мережних протоколів, керуючих цим станом. Щонайменше в одному аспекті розкритого об'єкта винаходу AT 204 може використовувати канал E-DCH, призначений контролером мережі радіозв'язку (RNC) для передачі по висхідній лінії зв'язку. Додатково до цього, AT 204 може здійснювати поточний контроль сигналу мережі в каналі, що спільно використовується, і використовувати щонайменше один пристрій 208 обробки даних для аналізу даних, переданих за допомогою сигналу в каналі, що спільно використовується. Крім того, модуль мережного відклику може розпізнавати повідомлення, передане по каналу, що спільно використовується, з проаналізованих даних, що відносяться до AT 204. У деяких аспектах розкритого об'єкта винаходу повідомлення, передане по каналу, що спільно використовується, може містити повідомлення, передане по каналу SCCH, або повідомлення, передане по каналу HS-SCCH. Після розпізнавання повідомлення, переданого по каналу, що спільно використовується, модуль 210 мережного відклику може зробити одну або більше відповідних дій у відповідь на це повідомлення. В одному аспекті розкритого об'єкта винаходу модуль мережного відклику може розпізнавати команду на передачу повідомлення по висхідній лінії зв'язку і реагувати на неї у відповідь на повідомлення, передане по каналу, що спільно використовується. Повідомлення, що передається по висхідній лінії зв'язку, може містити різну інформацію, що передається по каналу зворотного зв'язку, наприклад, інформацію про канал, інформацію про пакети або іншу інформацію, придатну для здійснення ефективного бездротового зв’язку в мережі бездротового зв’язку. Як один конкретний приклад, це повідомлення, що передається по висхідній лінії зв'язку, може містити дані про ACK/NACK, що ідентифікують, відповідно, прийняті або пропущені пакети, передані по DL. В іншому прикладі це повідомлення, що передається по висхідній лінії зв'язку, може містити інформацію CQI для конкретного каналу. Додатково до вищевикладеного, модуль мережного відклику може визначати, чи дійсно в повідомленні, переданому по каналу, що спільно використовується, вказаний ідентифікатор ресурсу висхідної лінії зв'язку для передачі повідомлення у відповідь. Якщо ресурс вказаний, то AT 204 може одержати ресурс висхідної лінії зв'язку і для передачі повідомлення у відповідь. Наприклад, в повідомленні, переданому по каналу, що спільно використовується, може бути вказаний ідентифікатор каналу E-DCH для відповіді по висхідній лінії зв'язку. Зокрема, ідентифікатор каналу E-DCH може містити N-бітовий ідентифікатор, де N - підходяще позитивне ціле число (наприклад, 5), що вказує конкретний загальний ресурс каналу E-DCH. Якщо такий ідентифікатор ресурсу вказаний, то AT 204 може уникнути процедур доступу до мережі при захопленні висхідного каналу, що, тим самим, зменшує затримку при передачі повідомлення у відповідь. Якщо ж ідентифікатор ресурсу не вказаний, то AT 204 може виконати протокол довільного доступу для одержання ресурсів висхідної лінії зв'язку, призначених мережею. Після їх одержання в мережу передають повідомлення у відповідь. У деяких аспектах розкритого 9 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 об'єкта винаходу пристрій 202 бездротового зв’язку може розпізнавати опис часової діаграми для відповіді по висхідній лінії зв'язку з повідомлення, переданого по каналу, що спільно використовується. У таких аспектах винаходу в описі часової діаграми може бути, наприклад, вказаний час затримки для передачі відповіді по висхідній лінії зв'язку після прийому повідомлення, переданого по каналу, що спільно використовується. У тому випадку, коли опис часової діаграми не наданий за допомогою повідомлення, переданого по каналу, що спільно використовується, підходяща часова діаграма відповіді може бути вибрана пристроєм 202 бездротового зв’язку. Згідно з подальшими аспектами розкритого об'єкта винаходу, модуль 206 мережного відклику може здійснювати поточний контроль проаналізованих даних, наданих процесором (процесорами) 208, для розпізнавання даних інформаційного обміну, переданих в AT 204 (наприклад, переданих за допомогою ресурсу, заданого як ресурс для потоку інформаційного обміну). Якщо такі дані інформаційного обміну розпізнані, то AT 204 може використовувати інтерфейс 206 зв'язку для ініціювання процедури довільного доступу для одержання загального каналу з мережі бездротового зв’язку. Використовуючи загальний канал, AT 204 може потім використовувати модуль 210 мережного відклику для надання RLC ACK/STATUS PDU, інформації про CQI або відкликів ACK/NACK на прийом пакетів, що відносяться до даних інформаційного обміну. У деяких випадках AT 204 може перейти з напівактивного стану в активний стан для участі в активній передачі потоку інформаційного обміну після прийому даних інформаційного обміну та передачі інформації про CQI або ACK/NACK. В альтернативному варіанті AT 204 може залишатися в напівактивному стані, приймати дані PUSH з мережі, відповідаючи при цьому шляхом передачі даних по висхідній лінії зв'язку, передбачених протоколом, що відповідає напівактивному стану, або відповідно до передач по DL. Відповідно, AT 204 може реалізувати ефективний бездротовий зв’язок, на основі різних типів передачі сигналів по DL або на основі інформації потоку інформаційного обміну, прийнятої з мережі. На кресленні Фіг. 3 зображена блок-схема типової системи 300 для бездротового обміну даними в середовищі бездротового зв’язку. Зокрема, система 300 може забезпечувати поліпшену ефективність для бездротового обміну даними для терміналів, що знаходяться в різних станах активності. Як один з прикладів, система 300 може забезпечувати зменшене споживання енергії нарівні з підтримкою ефективних протоколів бездротового зв’язку для AT (302), що знаходиться в стані CELL_FACH. Система 300 може включати в себе AT 302, який містить пристрій 304 зворотного зв'язку. Додатково до цього, AT 302 може бути зв'язаний з базовою станцією 306 мережі через один або через більшу кількість каналів бездротового зв’язку способом, що забезпечує зв'язок між ними. Щонайменше в деяких аспектах розкритого об'єкта винаходу AT 302 може бути сконфігурований таким чином, що використовує стан CELL_FACH для зменшення споживання енергії, використовуючи протоколи, призначені мережею бездротового зв’язку, зв'язаною з базовою станцією 306, для стану CELL_FACH. Наприклад, знаходячись в стані CELL_FACH, AT 302 може здійснювати поточний контроль прямого каналу доступу (FACH), що використовується базовою станцією 306 для передачі даних або службових сигналів по DL. Щонайменше в деяких аспектах розкритого об'єкта винаходу канал FACH може містити канал HS-SCCH. AT 302 може використовувати пристрій 304 зворотного зв'язку для поточного контролю прийнятих даних, переданих по бездротовому зв’язку базовою станцією 306, і розпізнавати наявність умов, що вимагають, щоб AT 302 зробив передачу даних по висхідній лінії зв'язку в базову станцію 306. Одні умови, що вимагають передачі даних по висхідній лінії зв'язку, які наведені як приклад, можуть включати в себе одержання повідомлення 318, що ініціює FACH, яке передане в AT 302 по каналу HS-SCCH. Зокрема, пристрій 304 зворотного зв'язку може проаналізувати повідомлення 318, що ініціює FACH, для розпізнавання команди відносно висхідного каналу зв'язку, яка міститься в такому повідомленні 318. Якщо пристрій 304 зворотного зв'язку розпізнає таку команду, то може бути згенероване повідомлення, яке підлягає передачі по висхідній лінії зв'язку, і послане у відповідь на команду. Інші умови, що вимагають передачі даних по висхідній лінії зв'язку, які наведені як приклад, можуть включати в себе розпізнавання наявності даних інформаційного обміну, переданих базовою станцією 306 в AT 302. Таким чином, якщо пристрій зворотного зв'язку 304 розпізнає наявність даних інформаційного обміну, то генерує повідомлення, що передається по висхідній лінії зв'язку, і подають його в базову станцію 306, що сприяє високій якості передач по DL. Пристрій 304 зворотного зв'язку може містити модуль 308 мережного відклику для аналізу каналу SCCH, що використовується базовою станцією 306 і для розпізнавання повідомлення 10 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 SCCH, переданого по каналу SCCH. Якщо таке повідомлення розпізнане, то модуль 308 мережного відклику може додатково визначити, чи потрібно передати інформацію про канал або інформацію у відповідь про пакет, або обидві ці інформації в базову станцію 306. Як один з прикладів, модуль 308 мережного відклику може бути сконфігурований таким чином, що передає CQI, якщо в повідомленні 318, що ініціює FACH, розпізнана команда на надання даних у відповідь по висхідній лінії зв'язку. Як інший приклад, модуль 308 мережного відклику може бути сконфігурований таким чином, що передає інформацію CQI, а також інформацію про ACK/NACK після розпізнавання команди на надання відповіді по висхідній лінії зв'язку. Однак, потрібно розуміти, що розкритий об'єкт винаходу і прикладена формула винаходу не обмежені вищевикладеними прикладами. Додатково до вищевикладеного, пристрій 304 зворотного зв'язку може містити модуль 312 вимірювань, який аналізує один або більшу кількість каналів бездротового зв’язку, що використовуються базовою станцією 306, для одержання CQI. Така інформація може містити інформацію про перешкоди, інформацію про втрати в тракті передачі, інформацію про розсіяння сигналу, інформацію про шум в каналі або аналогічну інформацію, що впливає на передачу або на прийом даних способом бездротового зв’язку. Після того, як інформація CQI одержана, модуль 312 вимірювань може подати її в модуль 308 мережного відклику для передачі в базову станцію 306, як викладено в наведеному тут описі. Крім того, пристрій 304 зворотного зв'язку може містити модуль 314 відстеження пакетів, який визначає успішний прийом пакетів даних в AT 302. Це визначення може бути зроблене шляхом звернення до пакетів даних, декодованих і проаналізованих AT 304, і шляхом порівняння цих пакетів даних з графіком черговості передачі пакетів, переданим базовою станцією 306. Модуль 314 відстеження пакетів може генерувати ACK для кожного пакета, вказаного графіком черговості передачі пакетів, який успішно прийнятий і декодований AT 302. Крім того, модуль 314 відстеження пакетів може генерувати NACK для кожного вказаного пакета, який або не був прийнятий, або не був успішно декодований AT 302. Інформація про ACK/NACK може бути подана в модуль 308 мережного відклику для передачі в базову станцію 306. Додатково до вищевикладеного, пристрій 304 зворотного зв'язку також може містити модуль 316 часової синхронізації. Модуль 316 часової синхронізації може використовуватися для визначення належного моменту часу відповіді для даних, що передаються по висхідній лінії зв'язку в базову станцію 306. Наприклад, модуль 316 часової синхронізації може використовувати один або більшу кількість протоколів, сумісних з мережею, що відповідає базовій станції 306, для визначення належного моменту часу відповіді. В альтернативному варіанті або додатково до цього, модуль 316 часової синхронізації може аналізувати ініціюючий сигнал 318 FACH, переданий базовою станцією 306, для визначення належного моменту часу відповіді. Після його визначення модуль 316 часової синхронізації може встановити графік черговості передачі відповіді по висхідній лінії зв'язку згідно з визначеним моментом часу відповіді, забезпечуючи узгодженість за часом між AT 302 і базовою станцією 306. Після того, як одержана відповідна інформація про ACK/NACK або CQI, модуль 308 мережного відклику може згенерувати повідомлення 320, яке підлягає передачі по висхідній лінії зв'язку, у відповідь на одержання ініціюючого сигналу 318 FACH. Якщо в ініціюючому сигналі FACH 318 вказаний ресурс висхідної лінії зв'язку, то модуль 308 мережного відклику може використовувати вказаний ресурс для передачі повідомлення 320 по висхідній лінії зв'язку. Якщо ж ресурс не вказаний, то може бути використаний модуль 310 доступу для ініціювання процедури доступу до довільного каналу. У відповідь на цю процедуру AT 302 може одержати призначений мережею ресурс висхідної лінії зв'язку (наприклад, ресурс E-DCH) для передачі повідомлення 320 по висхідній лінії зв'язку. Після його одержання в базову станцію 306 посилають повідомлення 320, що передається по висхідній лінії зв'язку, яке включає в себе інформацію про ACK/NACK або CQI. Базова станція 306 може використовувати інформацію про ACK/NACK або CQI при встановленні графіка черговості передач подальших даних для їх передачі по DL в AT 302. Таким чином, наприклад, коли в повідомленні 320, переданому по висхідній лінії зв'язку, прийнятий символ NACK, то базова станція 306 може повторно передати пакет даних, якому відповідає символ NACK. Крім того, базова станція 306 може не здійснювати повторну передачу пакетів даних, яким відповідає символ ACK, що міститься в повідомленні 320, переданому по висхідній лінії зв'язку. Додатково до цього, графік черговості передачі може бути сконфігурований на основі інформації CQI, вказаної в повідомленні 320, переданому по висхідній лінії зв'язку. Таким чином, можуть використовуватися підходящі ресурси низхідного (DL) каналу для зменшення можливих перешкод в DL, може бути вибрана 11 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 підходяща потужність передачі для даних, що передаються по DL, щоб зменшити перешкоди для інших даних, що передаються по DL в мережі бездротового зв’язку, тощо. На кресленні Фіг. 4 зображена блок-схема наведеного як приклад середовища 400 бездротового зв’язку згідно з подальшими аспектами розкритого об'єкта винаходу. Середовище 400 бездротового зв’язку може містити точку 402 бездротового доступу до мережі, зв'язану з AT 404 за допомогою одного або більшої кількості каналів бездротового зв’язку способом, що забезпечує зв'язок між ними. Для підвищення ефективності передач по DL точка 302 бездротового доступу може генерувати і посилати ініціююче повідомлення 406 в AT 404, запитуючи дані зворотного зв'язку по висхідній лінії зв'язки з AT 404. У відповідь на ініціююче повідомлення 406 AT 404 може надавати повідомлення у відповідь 408 по відповідних висхідних каналах зв'язку. Відповідно, базова станція 402 бездротового зв’язку може встановлювати графік черговості подальших передач на основі щонайменше інформації, наданої в повідомленні у відповідь, для підвищення ефективності зв'язку між точкою 402 доступу та AT 404. Потрібно розуміти, що щонайменше в деяких аспектах розкритого об'єкта винаходу AT 404 може працювати в стані зниженої активності (наприклад, в напівактивному стані), як викладено в наведеному тут описі. Відповідно, підвищена ефективність зв'язку може бути досягнута нарівні із заощадженням споживання енергії для AT 404, що забезпечує істотні переваги для середовища 400 бездротового зв’язку в цілому. Додатково до вищевикладеного, точка 402 бездротового доступу може включати різну інформацію до складу ініціюючого повідомлення 406. Як приклад, ініціюючим повідомленням 406 може бути повідомлення, що передається по каналу HS-SCCH, і воно може включати в себе в явному вигляді команду або розпорядження для термінала AT 404, щоб він надав інформацію по каналу зворотного зв'язку. Щонайменше в одному аспекті розкритого об'єкта винаходу команда в явному вигляді може, наприклад, містити команду відносно каналу HSPDSCH. Крім того, команда відносно каналу HS-PDSCH може давати AT 404 команду на передачу даних по каналу HS-DPCCH спільно з передачею даних по каналу DPCCH висхідної лінії зв'язку. Згідно з подальшими аспектами винаходу, ініціююче повідомлення 406 може вказувати конкретний ресурс каналу бездротового зв’язку, який потрібно використовувати для висхідної лінії зв'язку. Наприклад, ініціююче повідомлення 406 може вказувати ресурс E-DCH з використанням N-бітового ідентифікатора ресурсу (наприклад, 5-бітового ідентифікатора). Як конкретний приклад, в N-бітовому ідентифікаторі ресурсу для ідентифікації ресурсу E-DCH можуть використовуватися комбінації бітів, що не використовуються для ідентифікації каналу HS-SCCH. Щонайменше в одному аспекті розкритого об'єкта винаходу ініціююче повідомлення 406 може містити початковий пакет даних або набір пакетів з потоку даних інформаційного обміну, направлених в AT 404. Такий пакет може (такі пакети можуть) бути переданий додатково до команди на передачу відповіді по висхідній лінії зв'язку або замість неї. Крім того, пакет може бути переданий (пакети можуть бути передані) за допомогою набору ресурсів бездротового зв’язку, розпізнаних AT 404 як ресурси потоку інформаційного обміну. Відповідно, AT 404 може відповідати на дані інформаційного обміну, визначені протоколом інформаційного обміну (наприклад, шляхом надання інформації про ACK/NACK або CQI для пакета). Як конкретний приклад, AT 404 може прийняти початковий пакет (початкові пакети) даних, виконати процедуру довільного доступу і зробити збір даних про загальний ресурс висхідної лінії зв'язку. Використовуючи загальний ресурс висхідної лінії зв'язку, AT 404 може відповідати на прийняті дані інформаційного обміну з використанням повідомлень ACK рівня RLC (RLC ACKs) або протокольних одиниць обміну даними «СТАН» (STATUS PDUs). Додатково до цього, AT 404 може послати інформацію про CQI або ACK/NACK з використанням одержаного загального ресурсу висхідної лінії зв'язку. Після прийому RLC ACKs, STATUS PDUs або інформації про CQI/ACK точка 402 бездротового доступу до мережі може здійснювати ефективну передачу інших пакетів даних інформаційного обміну на основі відомостей, переданих по зворотному зв'язку, які надані терміналом AT 404. Повідомлення у відповідь 408, згенероване AT 404 і передане в точку 402 бездротового доступу може включати в себе дані, придатні для здійснення ефективного бездротового зв’язку між точкою 402 доступу та AT 404. Наприклад, повідомлення у відповідь 408 може включати в себе дані про канал бездротового зв’язку, що описують умови бездротового зв’язку для одного або для більшої кількості ресурсів DL. Додатково до цього, повідомлення у відповідь 408 може включати в себе дані про ACK/NACK, що відносяться до пакетів даних, прийнятих AT 404, і дані про CQI, що відносяться до перешкод, до втрати пакетів тощо в ресурсах DL. Також потрібно розуміти, що AT 404 може включати до складу повідомлення у відповідь 408 інші належні дані, зв'язані з бездротовим зв'язком, додатково до інших даних, вказаних вище, або замість них. 12 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 На кресленні Фіг. 5 зображена блок-схема наведеної як приклад системи 500 згідно з аспектами розкритого об'єкта винаходу. Зокрема, система 500 може містити базову станцію 502, сконфігуровану таким чином, що вона ініціює передачу даних з віддаленого пристрою бездротового зв’язку спільно з бездротовим зв’язком з таким пристроєм. Наприклад, базова станція 502 може бути сконфігурована таким чином, що вона одержує дані про CQI або ACK/NACK з одного або з більшої кількості AT 504, розташованих поблизу або всередині зони обслуговування, яка обслуговується базовою станцією 502. Конфігурації, що використовуються базовою станцією 502, можуть бути збережені у відповідних записах 540 правил в базі 536 даних. Додатково до цього, відповідні дані про CQI або ACK/NACK можуть бути збережені у відповідних записах 538 бази 536 даних, зв'язаних з відповідними AT 504. Крім того, потрібно розуміти, що базова станція 502 може ініціювати подачу даних по висхідній лінії зв'язку з термінала AT 504, що знаходиться в напівактивному стані (наприклад, в стані CELL_FACH), який не здійснює поточний контроль традиційних каналів зворотного зв'язку мережі бездротового зв’язку. Дані, що відносяться до такого (таких) AT 504, можуть бути ініціалізовані в спеціальному записі (534) для швидкого доступу. В альтернативному варіанті або додатково до цього такий спеціальний запис може бути збережений у часовому запам'ятовуючому пристрої (516) для ще більшого полегшення швидкого доступу. Базова станція 502 (наприклад, точка доступу, ...) може містити приймач 510, який одержує бездротові сигнали з одного або з більшої кількості AT 504 за допомогою однієї або більшої кількості приймальних антен 506, і передавач 534, який посилає, кодовані/модульовані бездротові сигнали, подані модулятором 532, в один або в більшу кількість AT 504 за допомогою передавальної антени (передавальних антен) 508. Приймач 510 може одержувати інформацію з приймальних антен 506 і може додатково містити одержувач сигналу (на кресленні не показаний), який приймає дані, передані терміналом (терміналами) AT 504 по висхідній лінії зв'язку. Додатково до цього, приймач 510 функціонально зв'язаний з демодулятором 512, який виконує демодуляцію прийнятої інформації. Демодульовані символи аналізують за допомогою комунікаційного процесора 514. Комунікаційний процесор 514 зв’язаний із запам'ятовуючим пристроєм 516, в якому зберігають інформацію, зв’язану з функціями, що забезпечуються або реалізовуються базовою станцією 502. В одному варіанті інформація, що зберігається може містити правила або протоколи для аналізу бездротових сигналів і для одержання і декодування інформації, переданої по каналу зворотного зв'язку, наданої одним або більшою кількістю абонентських терміналів (UT) 504. Додатково до вищевикладеного, базова станція 502 може використовувати модуль 518 потоку інформаційного обміну, сконфігурований таким чином, що розпізнає вхідний потік інформаційного обміну для AT 504, що знаходиться в стані CELL_FACH. Для забезпечення надійної передачі такого потоку інформаційного обміну в AT 504 базова станція 502 може використовувати модуль 520 зворотного зв'язку для передачі в AT 504 повідомлення, яке ініціює відповідь по висхідній лінії зв'язку. Крім того, це повідомлення може бути передане в AT 504 за допомогою ресурсу бездротового зв’язку, який контролюється терміналом AT (504), що знаходиться в стані CELL_FACH, наприклад, по каналу, що спільно використовується, (наприклад, по каналу керування, що спільно використовується). Згідно з деякими аспектами розкритого об'єкта винаходу, модуль 520 зворотного зв'язку може включати в його склад в явному вигляді команду для термінала AT (504), що знаходиться в стані CELL_FACH, щоб він передав відповідь по висхідній лінії зв'язку. В інших аспектах винаходу модуль 520 зворотного зв'язку замість команди, що передається у явному вигляді, або додатково до неї може послати в термінал AT (504), що знаходиться в стані CELL_FACH, набір початкових пакетів потоку інформаційного обміну для ініціювання відповіді по висхідній лінії зв'язку. У будь-якому випадку ініціююче повідомлення може додатково містити ідентифікатор ресурсу висхідної лінії зв'язку, наприклад, 5-бітовий ідентифікатор каналу E-DCH, визначений модулем 524 ресурсів. AT 504 може використовувати ідентифікатор ресурсу висхідної лінії зв'язку для захоплення висхідного каналу для передачі відповіді по висхідній лінії зв'язку. У деяких аспектах розкритого об'єкта винаходу базова станція 502 може додатково містити модуль 522 встановлення графіка черговості передач, який дає AT 504 команду на передачу даних, що підлягають передачі по висхідній лінії зв'язку, по каналу HS-DPCCH спільно з передачею даних, що підлягають передачі по висхідній лінії зв'язку, по каналу DPCCH. Модуль 522 встановлення графіка черговості передач може подавати команду в модуль 520 зворотного зв'язку для включення цих даних в ініціююче повідомлення. Таким способом може бути досягнута відносно мала затримка створення відповіді, що передається по висхідній лінії зв'язку, оскільки AT (504), що знаходиться в стані CELL_FACH, може бути заздалегідь сконфігурований таким чином, що передає дані по каналу DPCCH за багатьох обставин для 13 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 того, щоб передача даних по каналу HS-DPCCH здійснювалася одночасно з передачею даних по каналу DPCCH або невдовзі після неї. У тому випадку, коли модуль 520 зворотного зв'язку включає пакети потоку інформаційного обміну до складу ініціюючого повідомлення, базова станція 502 може використовувати модуль 526 розділення для розділення потоку інформаційного обміну, що передається по DL, адресатом якого є AT (504), що знаходиться в стані CELL_FACH, на один або на більшу кількість сегментів даних (наприклад, сегментів з пакетів). У цьому випадку модуль 526 розділення може забезпечувати включення початкового сегмента потоку інформаційного обміну до складу ініціюючого повідомлення, викликаючи передачу терміналом AT (504), що знаходиться в стані CELL_FACH, даних про ACK/NACK або CQI після декодування початкового сегмента потоку інформаційного обміну. Додатково до цього, базова станція 502 може використовувати модуль 528 переривання потоку інформаційного обміну для затримки передачі подальших сегментів пакетів потоку інформаційного обміну щонайменше доти, доки дані про ACK/NACK або CQI не будуть прийняті з AT (504), що знаходиться в стані CELL_FACH. Таким чином може бути встановлений графік черговості передач подальших пакетів потоку інформаційного обміну на основі даних про ACK/NACK або CQI, що призводить до поліпшеної ефективності в порівнянні із сліпою передачею даних інформаційного обміну (наприклад, передачею без даних про ACK/NACK або CQI). Згідно з подальшими аспектами розкритого об'єкта винаходу, базова станція 502 може містити модуль 530 узгодження висхідної лінії зв'язку. Модуль 530 узгодження висхідної лінії зв'язку може бути сконфігурований таким чином, що визначає час відклику при передачі відповіді на ініціююче повідомлення по висхідній лінії зв'язку. Зокрема, час відклику може містити конкретний час затримки (що дорівнює, наприклад, 50-60 мілісекундам) після прийому ініціюючого повідомлення, після закінчення якого AT (504), що знаходиться в стані CELL_FACH, повинен послати повідомлення у відповідь. Таким чином базова станція 502 може зробити спробу заздалегідь визначити те, коли потрібно приймати повідомлення у відповідь, і, крім того, заздалегідь визначити те, на який момент часу потрібно запланувати передачу даних інформаційного обміну, що залишилися, розділених на сегменти модулем 526 розділення. Відповідно, загальна затримка при ініціюванні передачі даних по висхідній лінії зв'язку, прийомі відповіді і плануванні передачі даних інформаційного обміну може бути зменшена або оптимізована базовою станцією 502. На кресленні Фіг. 6 зображена блок-схема наведеної як приклад системи, що містить AT 602, сконфігурований для бездротового зв’язку згідно з аспектами розкритого об'єкта винаходу. AT 602 може бути сконфігурований таким чином, що підтримує бездротовий зв’язок з одним або з більшою кількістю віддалених приймач-передавачів 604 (наприклад, з точкою доступу) мережі бездротового зв’язку. На основі такої конфігурації AT 602 може приймати бездротові сигнали з базової станції (504) по прямому каналу зв'язку і відповідати за допомогою бездротових сигналів по зворотному каналу зв'язку. Крім того, AT 602 може містити команди, що зберігаються в запам'ятовуючому пристрої 614, для аналізу прийнятих бездротових сигналів, розпізнавання ініціюючого сигналу відповіді по висхідній лінії зв'язку, генерації даних, що передаються по каналу зворотного зв'язку, для відповіді по висхідній лінії зв'язку і передачі повідомлення, що містить ці дані у відповідь на ініціюючий сигнал, як викладено в наведеному тут описі. AT 602 включає в себе щонайменше одну антену 606 (наприклад, інтерфейс радіопередачі/радіоприйому або групу таких інтерфейсів, що містить інтерфейс вводу-виводу), яка приймає сигнал, і приймач (приймачі) 608, який виконує (які виконують) типові дії (наприклад, фільтрацію, посилення, перетворення із зниженням частоти тощо) з прийнятим сигналом. Звичайно антена 606 і передавач 628 (що спільно іменуються приймач-передавачем) можуть бути сконфігуровані таким чином, що сприяють обміну даними по бездротовому зв’язку з віддаленим приймач-передавачем (віддаленими приймач-передавачами) 604. Антена 606 і приймач (приймачі) 608 також можуть бути зв’язані з демодулятором 610, який може виконувати демодуляцію прийнятих символів і подавати такі сигнали в пристрій (пристрої) 612 обробки даних для оцінки. Потрібно розуміти, що пристрій (пристрої) 612 обробки даних може (можуть) керувати одним або більшою кількістю компонентів (606, 608, 610, 614, 616, 618, 620, 622, 624, 626, 628) AT 602 і/або звертатися до них. Крім того, пристрій (пристрої) 612 обробки даних може (можуть) виконувати один або більшу кількість модулів, один або більшу кількість додатків, програмних ядер тощо (616, 618, 620, 622, 624), які містять інформацію або засоби керування, що відносяться до виконання функцій AT 602. Наприклад, такі функції можуть включати в себе використання активного і напівактивного станів і здійснення переходів між цими станами. Крім того, ці функції можуть включати в себе розпізнавання повідомлення, 14 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 яке ініціює передачу по висхідній лінії зв'язку, в прийнятому бездротовому сигналі, генерацію даних про якість каналу або про надійність передачі пакетів, визначення належного моменту часу для відповіді на ініціююче повідомлення або аналогічні операції, як викладено в наведеному тут описі. Додатково до цього, з пристроєм (пристроями) 612 обробки даних функціонально зв’язаний запам'ятовуючий пристрій 614 AT 602. У запам'ятовуючому пристрої 614 можуть зберігатися дані, що підлягають передачі, прийняті дані тощо, і команди, придатні для здійснення бездротового зв’язку з віддаленим пристроєм (504). Зокрема, ці команди можуть бути використані для реалізації різних функцій, які описані вище або в якому-небудь іншому місці даного опису. Крім того, в запам'ятовуючому пристрої 614 можуть зберігатися модулі, додатки, програмні ядра тощо (616, 618, 620, 622, 624), що виконуються згаданим вище пристроєм (згаданими вище пристроями) 612 обробки даних. AT 602 може додатково містити модуль 616 мережного відклику для надання повідомлення по висхідній лінії зв'язку у відповідь на ініціюючу умову. Така умова може включати в себе прийом команди зворотного зв'язку по каналу, що контролюється AT 602 (наприклад, по каналу SCCH, що контролюється тоді, коли AT 602 знаходиться в напівактивному стані, наприклад, в стані CELL_FACH). В альтернативному варіанті або в доповнення до цього, ініціююча умова може включати в себе прийом даних інформаційного обміну з віддаленого приймачпередавача 604. У тому випадку, коли команда зворотного зв'язку задає конкретні ресурси висхідної лінії зв'язку для передачі повідомлення по висхідній лінії зв'язку, AT 602 може одержати ці ресурси і передати повідомлення за допомогою них. В іншому випадку модуль 616 мережного відклику може використовувати модуль 620 доступу для ініціювання процедури доступу до довільного каналу для одержання ресурсів висхідної лінії зв'язку. Інформація, що передається по каналу зворотного зв'язку, яка міститься в повідомленні у відповідь, може включати в себе дані про ACK/NACK, визначені з модуля 622 відстеження пакетів, або дані про CQI, визначені з модуля 618 вимірювань. Зокрема, модуль 622 відстеження пакетів може здійснювати поточний контроль пакетів, прийнятих з віддаленого приймач-передавача, і порівнювати ці пакети із записом про графік черговості передачі пакетів, вказаним при передачі по DL. Для пакетів, прийнятих AT 602 і належним чином декодованих пристроєм (пристроями) 612 обробки даних, може бути згенерований символ ACK, тоді як для неприйнятих або для неправильно декодованих пакетів може бути згенерований символ NACK. Символ ACK/NACK може бути поданий (символи ACK/NACK можуть бути подані) в модуль 616 мережного відклику. Аналогічним чином, модуль 618 вимірювань може аналізувати один або більшу кількість ресурсів одного або більшої кількості сигналів, прийнятих AT 602, і визначати дані про перешкоди, про втрату пакетів, про розсіяння або про шуми, що відносяться до цих сигналів/ресурсів, і подавати ці дані як CQI в модуль 616 мережного відклику. Крім того, як викладено в наведеному тут описі, AT 602 може містити модуль часової синхронізації для визначення належного моменту часу для відповіді на умову, що ініціює зворотний зв'язок по висхідній лінії зв'язку. Цей момент часу може відповідати, наприклад, затримці передачі повідомлення у відповідь після розпізнавання наявності вищезазначеної ініціюючої умови (наприклад, повідомлення, переданого по каналу SCCH, яке містить дані інформаційного обміну або команду на передачу по каналу зворотного зв'язку). Цей момент часу може бути заданий згідно з протоколом, що використовується віддаленим приймачпередавачем 604, або може бути витягнутий із сигналу, переданого віддаленим приймачпередавачем 604. На основі інформації про часову синхронізацію модуль 616 мережного відклику може передати відповідь по висхідній лінії зв'язку в момент часу, очікуваний віддаленим приймач-передавачем 604, що сприяє оптимальному узгодженню та мінімальній затримці відповіді по висхідній лінії зв'язку. Опис вищезазначених систем був наведений з урахуванням взаємодії між декількома компонентами, модулями і/або інтерфейсами зв'язку. Потрібно розуміти, що такі системи і компоненти/модуль/інтерфейс можуть включати в себе вказані тут компоненти або субкомпоненти, деякі з вказаних компонентів або субкомпонентів і/або додаткові компоненти. Наприклад, система може включати в себе AT 404 разом з пристроєм 304 зворотного зв'язку і базову станцію 402 разом з пристроєм 102 керування, або іншу комбінацію цих або інших компонентів. Субкомпоненти також можуть бути реалізовані як компоненти, зв’язані з іншими компонентами способом, що забезпечує зв'язок між ними, а не як включені до складу батьківських компонентів. Додатково до цього потрібно зазначити, що один або більша кількість компонентів можуть бути об'єднані в один компонент, що забезпечує сукупні функціональні можливості. Наприклад, модуль 310 доступу може включати в себе модуль 308 мережного відклику, або навпаки, що полегшує передачу відповіді по висхідній лінії зв'язку в точку 15 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 бездротового доступу і одержання ресурсу висхідної лінії зв'язку для передачі за допомогою одного компонента. Компоненти також можуть взаємодіяти з одним або з більшою кількістю інших компонентів, які конкретно тут не описані, але які є відомими для фахівців в даній галузі техніки. Крім того, зрозуміло, що, різні частини розкритих вище систем і розкритих нижче способів можуть включати в себе або складатися з компонентів, субкомпонентів, способів, засобів, методологій або механізмів, основаних на штучному інтелекті, знаннях або правилах (наприклад, на методах опорних векторів, нейронних мережах, експертних системах, баєсовських мережах довір'я, нечіткій логіці, механізмах злиття даних, класифікаторах, ...). Такі компоненти, в числі інших і додатково до тих, які вже тут описані, можуть забезпечувати автоматизацію визначених механізмів або виконуваних за допомогою їх способів, що робить частини систем та способів більш адаптивними, а також ефективними та інтелектуальними. Беручи до уваги описані вище системи, які наведені як приклади, методології, які можуть бути реалізовані відповідно до розкритого об'єкта винаходу, стануть більш зрозумілими з посиланням на схеми послідовності операцій, зображені на кресленнях Фіг. 7-10. Незважаючи на те, що для простоти пояснення ці методології показані та описані як послідовність блоків, потрібно розуміти і враховувати, що заявлений об'єкт винаходу не обмежений порядком проходження блоків, оскільки можуть мати місце інші варіанти порядку проходження деяких блоків і/або вони можуть виконуватися одночасно з іншими блоками, на відміну від того, що зображено та описано тут. Крім того, не від всіх проілюстрованих блоків може вимагатися реалізація описаних нижче методологій. Крім того, потрібно додатково розуміти, що методології, розкриті нижче і у всьому цьому описі, здатні бути збереженими на деякому виробі для полегшення транспортування і перенесення цих методологій на комп'ютери. Мають на увазі, що термін «виріб», який використовується тут, охоплює собою комп'ютерну програму, доступ до якої може бути здійснений з будь-якого пристрою, що зчитується за допомогою комп'ютера, з пристрою в поєднанні з носієм або з носія інформації. На кресленні Фіг. 7 зображена схема послідовності операцій типової методології 700 для забезпечення підвищеної ефективності при бездротовому зв’язку згідно з одним або більшою кількістю аспектів розкритого об'єкта винаходу. При операції 702 в способі 700 може бути використаний інтерфейс зв'язку для обміну бездротовими сигналами з UE. Зокрема, UE може знаходитися в напівактивному режимі, наприклад, в стані очікування, в стані CELL_FACH тощо. Відповідно, бездротовими сигналами може бути набір сигналів, за допомогою яких сконфігурований UE передає або приймає дані в напівактивному режимі або відповідно до напівактивного режиму. При операції 704 в способі 700 може бути використаний пристрій обробки даних для генерації повідомлення для UE. Повідомлення може бути сконфігуроване щонайменше для одного каналу, поточний контроль якого здійснює UE, на основі стану або режиму, в якому знаходиться UE. Таким чином, наприклад, повідомленням може бути повідомлення, яке передається по каналу SCCH для UE, що знаходиться в стані CELL_FACH, або по іншому підходящому каналу або ресурсу, що використовується UE в цьому стані. При операції 706 в способі 700 може бути ініційована передача відповіді по висхідній лінії зв'язку з UE шляхом передачі повідомлення в UE. Для сприяння ініціюванню відповіді це повідомлення може містити явну команду для такої відповіді, можливо, але не обов'язково, що включає в себе конкретні дані, які UE повинен включити до складу відповіді. Додатково до цього, повідомлення може містити ідентифікатор каналу або ресурсу для його використання при передачі відповіді по висхідній лінії зв'язку. Відповідно, час, необхідний для того, щоб UE одержав конкретний канал і здійснив доступ до нього, може бути мінімізований, що зменшує загальний час відклику для повідомлення у відповідь. На кресленні Фіг. 8 проілюстрована схема послідовності операцій, що виконуються в типовій методології 800 для ініціювання відповіді по висхідній лінії зв'язку для UE, що знаходиться в стані CELL_FACH. При операції 802 в способі 800 може бути використаний інтерфейс зв'язку для обміну бездротовими сигналами з UE. При операції 804 в способі 800 може бути використаний пристрій обробки даних для аналізу сигналів, прийнятих з UE. На основі проаналізованих сигналів, проаналізованого каналу або ресурсу, по якому абонентським пристроєм (UE) передані сигнали, при операції 806 в способі 800 може бути розпізнано, чи знаходиться UE в стані CELL_FACH. Крім того, при операції 808 в способі 800 можуть бути одержані дані для їх передачі в UE. Такі дані можуть включати в себе дані інформаційного обміну, що відносяться до виклику в режимі мовного зв'язку або в режимі передачі даних за участю UE. Щонайменше в деяких аспектах розкритого об'єкта винаходу потік інформаційного обміну може містити мережні дані PUSH, такі як, наприклад повідомлення INVITE протоколу 16 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 SIP для викликів в режимі VoIP, дані PUSH із серверів, такі як, наприклад, котирування акцій або біржові котирування, повідомлення інтерактивної переписки, повідомлення про присутність, дані телеметричних датчиків VPN, повідомлення електронної пошти тощо. При операції 810 в способі 800 може бути визначений належний тип повідомлення для ініціювання відповіді по висхідній лінії зв'язку з UE, що знаходиться в стані CELL_FACH. Якщо цим повідомленням є повідомлення, в якому вказаний ресурс, то в способі 800 може бути здійснений перехід далі до операції 816. Якщо повідомлення є незалежним від ресурсу, то в способі 800 може бути здійснений перехід далі до операції 812. В іншому випадку, якщо повідомленням є повідомлення з потоком інформаційного обміну, передане по каналу HSSCCH, то в способі 800 може бути здійснений перехід далі до операції 820. При операції 812 в способі 800 може бути згенерована команда, що передається по каналу HS-SCCH на надання даних по висхідній лінії зв'язку. При операції 814 в способі 800 може бути здійснений поточний контроль висхідних каналів довільного доступу для розпізнавання каналу, захопленого UE. Таке захоплення каналу може здійснюватися, наприклад, у відповідь на процедуру доступу до довільного каналу, реалізовану UE. Потім в способі 800 може бути здійснений перехід від операції номер 814 до операції номер 824. При операції 816 в способі 800 може бути згенерована команда, що передається по каналу HS-SCCH на надання даних, які передаються по висхідній лінії зв'язку, і може бути визначений ідентифікатор ресурсу для передачі даних по висхідній лінії зв'язку. Ресурсом з цим ідентифікатором може бути, наприклад, ресурс E-DCH. У цьому випадку ідентифікатором може бути N-бітовий ідентифікатор, придатний для того, щоб відрізнити ресурс E-DCH від одного або більшої кількості інших ресурсів бездротового зв’язку в мережі бездротового зв’язку. Крім того, при операції 818 в способі 800 може бути здійснений поточний контроль ідентифікованого ресурсу для відповіді по висхідній лінії зв'язку, посланої UE. Потім в способі 800 може бути здійснений перехід від операції номер 818 до операції номер 824. При операції 820 в способі 800 дані інформаційного обміну, адресатом яких є UE, можуть бути розділені на один або на більшу кількість сегментів. Щонайменше один з сегментів може бути включений до складу повідомлення, переданого в UE по каналу HS-SCCH. При операції 822 в способі 800 може бути зроблений поточний контроль висхідних каналів на наявність відповіді щонайменше на один сегмент потоку інформаційного обміну, де висхідним каналом може бути канал другого рівня (Layer 2), наприклад, рівня RLC, а прийнятою відповіддю може бути ACK/STATUS PDU рівня RLC. Як приклад, висхідним каналом, що контролюється, може бути висхідний канал, що відповідає каналу HS-SCCH. При операції 824 в способі 800 можуть бути розпізнані дані, надані UE по каналу зворотного зв'язку, і прийняті по одному або по більшій кількості каналів, що контролюються. Після цього, дані, передані по каналу зворотного зв'язку, можуть бути декодовані і використані при встановленні графіка черговості передач або при передачі даних по DL в UE. Наприклад, інформація CQI, яка міститься в даних, переданих по каналу зворотного зв'язку, може використовуватися для визначення придатних каналів або канальних ресурсів для ослаблення перешкод, зменшення втрат в тракті передачі або розсіяння тощо. Як інший приклад, дані про ACK/NACK, які містяться в даних, переданих по зворотному зв'язку, можуть використовуватися для протоколів повторної передачі, що відносяться до попередніх передач даних. Потрібно розуміти, що щонайменше в одному прикладі розкритого об'єкта винаходу, спосіб 800 може бути реалізований, доки UE залишається в стані CELL_FACH. Відповідно, дані, що передаються по DL, можуть бути доставлені з перевагою даних, що передаються по каналу зворотного зв'язку, які надані абонентським пристроєм (UE), доки UE зберігає стан CELL_FACH для заощадження енергії та зберігання часу роботи від акумуляторної батареї. На кресленні Фіг. 9 зображена схема послідовності операцій, що виконуються в наведеній як приклад методології 900 для сприяння поліпшенню зв'язку в середовищі мережі бездротового зв’язку. При операції 902 в способі 900 може бути використаний інтерфейс зв'язку UE, що знаходиться в стані CELL_FACH, для прийому системної інформації або інформації потоку інформаційного обміну, як викладено в наведеному тут описі. Додатково до цього, при операції 904 в способі 900 може бути використаний пристрій обробки даних або набір пристроїв обробки для аналізу сигналів, прийнятих по каналу SCCH, які передані точкою доступу до мережі. Крім того, при операції 906 в способі 900 може бути використаний інтерфейс зв'язку для передачі інформації про якість каналу або пакета в точку доступу. Зокрема, така передача може бути призначена відповіддю на прийом SCCH-повідомлення по каналу SCCH. Крім того, потрібно розуміти, що UE може зберігати стан CELL_FACH під час прийому повідомлення по каналу SCCH і надання відповіді. 17 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 На кресленні Фіг. 10 проілюстрована схема послідовності операцій, що виконуються в типовій методології 1000 для сприяння підвищенню ефективності при бездротовому зв’язку. При операції 1002 в способі 1000 може бути використаний інтерфейс зв'язку UE, що знаходиться в стані CELL_FACH, для поточного контролю каналів керування мережі бездротового зв’язку, як викладено в наведеному тут описі. При операції 1004 в способі 1000 може бути виконаний аналіз сигналів, прийнятих по каналах керування, що контролюються, на наявність команд відносно каналу, що спільно використовується. При операції 1006 в способі 1000 може бути розпізнана команда на передачу по висхідній лінії зв'язку, що надійшла з каналу керування, що контролюється. При операції 1008 в способі 1000 може бути зроблений пошук в повідомленні ідентифікатора ресурсу висхідної лінії зв'язку. При операції 1010 в способі 1000 може бути визначено, чи знайдений ідентифікатор ресурсу висхідної лінії зв'язку. Якщо він знайдений, то в способі 1000 може бути здійснений перехід далі до операції 1014. В іншому випадку в способі 1000 переходять далі до операції 1012. При операції 1012 в способі 1000 може бути виконана процедура доступу до довільного висхідного каналу, якщо не знайдений ідентифікатор ресурсу разом з командою передачі по висхідній лінії зв'язку. У відповідь на цю процедуру може бути розпізнаний та одержаний підходящий ресурс висхідної лінії зв'язку для передачі даних по висхідній лінії зв'язку. У способі 1000 може бути здійснений перехід від операції номер 1012 до операції номер 1016. При операції 1014 в способі 1000 може бути здійснений доступ до ресурсу, вказаного за допомогою ідентифікатора ресурсу, визначеного при операції номер 1010. Додатково до цього, при операції 1016 в способі 1000 можуть бути виконані вимірювання параметрів каналу або пакетів, придатні для відповіді на команду передачі по висхідній лінії зв'язку. Ці вимірювання можуть містити вимірювання якості каналу бездротового зв’язку для збору даних про CQI. В альтернативному варіанті або додатково до цього, ці вимірювання можуть містити вимірювання пакетів, що відстежуються, для генерації даних про ACK/NACK, що передаються по зворотному зв'язку відносно прийому пакетів. Щонайменше в одному аспекті розкритого об'єкта винаходу результати вимірювань параметрів каналу або пакетів можуть бути використані для підтвердження RLC або стану протокольної одиниці обміну даними. При операції 1018 дані, одержані внаслідок вимірювань каналу або пакетів (наприклад, RLC ACK/STATUS PDU, CQI або про дану ACK/NACK), можуть бути передані за допомогою ресурсу висхідної лінії зв'язку, одержаного при операціях номер 1012 або 1014. Крім того, якщо одержана команда на вивільнення ресурсу, то в способі 1000 ресурс може бути вивільнений після передачі результатів вимірювань каналу або пакетів. На кресленнях Фіг. 11 та Фіг. 12 зображені блок-схеми наведених як приклад систем 1100, 1200, відповідно, для реалізації і для сприяння бездротовому інформаційному обміну для абонентських пристроїв (UE), що знаходяться в стані CELL_FACH, згідно з аспектами розкритого об'єкта винаходу. Наприклад, системи 1100 та 1200 можуть знаходитися щонайменше частково в мережі бездротового зв’язку і/або в передавачі, яким є, наприклад, вузол мережі, базова станція, точка доступу, абонентський термінал, персональний комп'ютер, з’єднаний з інтерфейсною платою мобільного зв'язку тощо. Потрібно розуміти, що системи 1100 та 1200 зображені такими, що включають в себе функціональні блоки, якими можуть бути функціональні блоки, що відображають функції, реалізовані за допомогою процесора, програмного забезпечення або їх комбінації (наприклад, за допомогою апаратно-реалізованого програмного забезпечення). Система 1100 може містити перший модуль 1102 для використання інтерфейсу зв'язку. Модуль 1202 може містити, наприклад, радіоантену, приймач і передавач для передачі і прийому бездротових сигналів. Крім того, система 1100 може містити другий модуль 1204 для генерації повідомлення, яке ініціює відповідь по висхідній лінії зв'язку з UE, що знаходиться в стані CELL_FACH. У деяких випадках ініціюючим повідомленням може бути повідомлення, передане по каналу SCCH (наприклад, повідомлення, передане по каналу HS-SCCH). Додатково до цього, ініціююче повідомлення може вказувати дані, які повинні бути включені до складу відповіді, ресурси, які потрібно використовувати для відповіді, або відомості про момент часу для передачі відповіді. Додатково до вищевикладеного, система 1100 може містити третій модуль 1106 для передачі ініціюючого повідомлення, яке викликає те, що UE передає відповідь по висхідній лінії зв'язку. У деяких аспектах винаходу ініціююче повідомлення може в явному вигляді містити команду на передачу такої відповіді. В інших аспектах винаходу ініціююче повідомлення може містити дані інформаційного обміну, наприклад, в тих випадках, коли UE сконфігурований таким чином, що реагує на прийом даних інформаційного обміну заданим чином, відомим системі 1100. 18 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 Система 1200 може містити перший модуль 1202 для використання інтерфейсу зв'язку. Модуль 1202 може бути, по суті, аналогічним модулю 1102 системи 1100, яка описана вище. Крім того, система 1200 може містити другий модуль 1204 для обробки прийнятого повідомлення, яке ініціює передачу по висхідній лінії зв'язку. Повідомлення, яке ініціює передачу по висхідній лінії зв'язку, може бути прийняте першим модулем 1202 в одному або в більшій кількості бездротових сигналів. Згідно з конкретними аспектами розкритого об'єкта винаходу, повідомлення, яке ініціює передачу по висхідній лінії зв'язку, може бути прийняте із сигналу, переданого по каналу SCCH. Другий модуль 1204 може декодувати та аналізувати такі сигнали, витягуючи з них повідомлення, яке ініціює передачу по висхідній лінії зв'язку. Крім того, другий модуль 1204 може розпізнавати відповідні команди відносно повідомлення, яке ініціює передачу по висхідній лінії зв'язку, наприклад, про включення інформації про якість каналу або пакетів до складу відповіді, що передається по висхідній лінії зв'язку, про ресурси каналу для передачі відповіді або інформацію про момент часу передачі відповіді. Додатково до вищезазначеного, система 1200 може містити третій модуль 1206 для передачі повідомлення у відповідь по висхідній лінії зв'язку на основі повідомлення, яке ініціює передачу по висхідній лінії зв'язку. Третій модуль 1206 може використовувати ресурси або момент часу, вказані в повідомленні, яке ініціює передачу по висхідній лінії зв'язку, або одержувати такі ресурси або генерувати такий момент часу незалежно від повідомлення, яке ініціює передачу по висхідній лінії зв'язку, як підходящі. На кресленні Фіг. 13 зображена блок-схема наведеної як приклад системи 1300, яка може сприяти бездротовому зв’язку, згідно з деякими розкритими тут аспектами винаходу. У низхідній лінії зв'язку в точці 1305 доступу, пристрій 1310 обробки даних (TX), що передаються, виконує прийом, форматування, кодування, перемежовування і модуляцію (або ставить у відповідність символам) даних інформаційного обміну, і створює модуляційні символи («символи, що відповідають даним»). Модулятор 1315 символів приймає і виконує обробку символів, що відповідають даним, і символів, що відповідають контрольним сигналам, і створює потік символів. Модулятор 1320 символів виконує мультиплексування даних і символів, що відповідають контрольним сигналам, і подає їх в блок 1320 передавача (TMTR). Кожним символом, що передається, може бути символ, що відповідає даним, символ, що відповідає контрольному сигналу, або значення сигналу, рівне нулю. Символи, що відповідають контрольним сигналам, можуть посилатися безперервно в кожному періоді символу. Символи, що відповідають контрольним сигналам, можуть бути піддані мультиплексуванню з частотним розділенням (FDM), мультиплексуванню з ортогональним частотним розділенням (OFDM), мультиплексуванню з розділенням за часом (TDM), мультиплексуванню з кодовим розділенням (CDM)) або придатній комбінації цих або подібних способів модуляції і/або передачі. Передавач (TMTR) 1320 приймає і перетворює потік символів в один або в більшу кількість аналогових сигналів і потім виконує формування (наприклад, посилення, фільтрацію і перетворення з підвищенням частоти) аналогових сигналів, здійснюючи генерацію сигналу, що підлягає передачі по низхідній лінії зв'язку, який придатний для передачі по каналу бездротового зв’язку. Потім сигнал, що підлягає передачі по низхідній лінії зв'язку, передають через антену 1325 в термінали. У терміналі 1330 антена 1335 приймає сигнал, переданий по низхідній лінії зв'язку, і подає прийнятий сигнал в блок 1340 приймача (RCVR). Блок 1340 приймача виконує формування (наприклад, фільтрацію, посилення і перетворення із зниженням частоти) прийнятого сигналу і перетворює сформований сигнал в цифрову форму, одержуючи вибірки. Демодулятор 1345 символів виконує демодуляцію і подає прийняті символи, що відповідають контрольним сигналам, в процесор 1350 для оцінки параметрів каналу. Крім того, демодулятор 1345 символів приймає оцінку частотної характеристики для низхідної лінії зв'язку з процесора 1350, виконує демодуляцію даних в прийнятих символах, що відповідають даним, одержуючи оцінні значення символів, що відповідають даним, (які є оцінними значеннями переданих символів, що відповідають даним), і подає оцінні значення символів, що відповідають даним, в пристрій 1355 обробки прийнятих (RX) даних, який виконує демодуляцію (тобто, обернене перетворення символів), обернення перемежовування і декодування оцінних значень символів, що відповідають даним, для відновлення переданих даних інформаційного обміну. Обробка, що виконується демодулятором 1345 символів і пристроєм 1355 обробки прийнятих даних є комплементарною обробці, що виконується, відповідно, модулятором 1315 символів і пристроєм 1310 обробки даних, що передаються в точці доступу 1305. У висхідній лінії зв'язку пристрій 1360 обробки даних, що передаються виконує обробку даних інформаційного обміну і створює символи, що відповідають даним. Модулятор 1365 символів здійснює прийом і мультиплексування символів, що відповідають даним, із 19 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 символами, що відповідають контрольним сигналам, виконує модуляцію і створює потік символів. Потім блок 1370 передавача приймає та обробляє потік символів, генеруючи сигнал, що передається по висхідній лінії зв'язку, який передають за допомогою антени 1335 в точку 1305 доступу. Зокрема, сигнал, що передається по висхідній лінії зв'язку, може відповідати вимогам системи SC-FDMA і може включати в себе механізми стрибкоподібного перестроювання частоти, як викладено в наведеному тут описі. У точці 1305 доступу сигнал, переданий по висхідній лінії зв'язку з термінала 1330, приймають за допомогою антени 1325 та обробляють блоком 1375 приймача, одержуючи вибірки. Потім демодулятор 1380 символів виконує обробку вибірок і створює прийняті символи, що відповідають контрольним сигналам, і оцінні значення символів, що відповідають даним, для висхідної лінії зв'язку. Пристрій 1385 обробки прийнятих даних виконує обробку оцінних значень символів, що відповідають даним, відновлюючи дані інформаційного обміну, передані терміналом 1330. Процесор 1390 здійснює оцінку параметрів каналу для кожного активного термінала, що передає по висхідній лінії зв'язки. Множина терміналів можуть здійснювати передачу контрольного сигналу одночасно по висхідній лінії зв'язку у відповідних наданих їм наборах піддіапазонів передачі контрольних сигналів, де набори піддіапазонів передачі контрольних сигналів можуть чергуватися. Процесори 1390 та 1350 керують (наприклад, керують, координують, здійснюють адміністративне керування тощо) виконанням операцій, відповідно, в точці 1305 доступу і в терміналі 1330. Відповідні процесори 1390 та 1350 можуть бути зв’язані із запам'ятовуючими пристроями (на кресленні не показані), в яких зберігають програмні коди і дані. Процесори 1390 та 1350 також можуть виконати обчислення для одержання оцінок частотної та імпульсної характеристик, відповідно, для висхідної лінії зв'язку і низхідної лінії зв'язку. Для системи з множинним доступом (наприклад, SC-FDMA, FDMA, OFDMA, CDMA, TDMA тощо) множина терміналів можуть здійснювати передачі одночасно по висхідній лінії зв'язку. Для такої системи піддіапазони передачі контрольних сигналів можуть спільно використовуватися різними терміналами. Способи оцінки параметрів каналу можуть використовуватися в тих випадках, де піддіапазони передачі контрольних сигналів для кожного термінала перекривають весь робочий діапазон частот (можливо, за винятком країв смуги частот). Така структура піддіапазонів передачі контрольних сигналів була б бажаною для одержання частотного рознесення для кожного термінала. Описані тут способи можуть бути реалізовані різними засобами. Наприклад, ці способи можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації цих засобів. Для варіанта апаратної реалізації, яка може бути цифровою, аналоговою або як цифровою, так і аналоговою, блоки обробки, що використовуються для оцінки параметрів каналу, можуть бути реалізовані в одній або в більшій кількості спеціалізованих інтегральних схем (ASIC), процесорів для цифрової обробки сигналів (DSP), пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних пристроїв, призначених для виконання описаних тут функцій, або за допомогою комбінації цих пристроїв. У варіанті реалізації за допомогою програмного забезпечення вони можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій тощо), що виконують описані тут функції. Програмні коди можуть зберігатися в запам'ятовуючому пристрої і виконуватися процесорами 1390 та 1350. На кресленні Фіг. 14 проілюстрована система 1400 бездротового зв’язку з множиною базових станцій (BS) 1410 (наприклад, точок бездротового доступу, пристроїв бездротового зв’язку) і множиною терміналів 1420 (наприклад, AT), які, наприклад, можуть бути використані спільно з одним або з більшою кількістю аспектів винаходу. BS (1410) звичайно являє собою стаціонарну станцію, яка підтримує зв'язок з терміналами і також може іменуватися точкою доступу, вузлом В (Node В) або яким-небудь іншим терміном. Кожна BS 1410 забезпечує зону обслуговування зв'язку для конкретної географічної зони або зони обслуговування, проілюстрованої на Фіг. 14 як три географічні зони, позначені номерами позицій 1402a, 1402b та 1402c. Термін «стільник» може відноситися до BS або до її зони обслуговування залежно від контексту, в якому використовується цей термін. Для підвищення пропускної здатності системи географічна зона/зона обслуговування BS може бути розділена на множину менших зон (наприклад, на три зони меншої площі відповідно до стільника 1402a, показаного на Фіг. 14) 1404a, 1404b та 1404c. Обслуговування кожної меншої зони (1404a, 1404b, 1404c) може здійснювати відповідна підсистема базового приймач-передавача (BTS). Термін «сектор» може відноситися до BTS або до його зони обслуговування залежно від контексту, в якому використовується цей термін. Для стільника, розділеного на сектори, підсистеми базових 20 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 приймач-передавачів (BTSs) для всіх секторів цього стільника звичайно розташовані в одному і тому самому місці в базовій станції для стільника. Описані тут способи передачі можуть використовуватися для системи із стільниками, розділеними на сектори, а також для системи із стільниками, не розділеними на сектори. Для простоти, в описі об'єкта винаходу, якщо не вказане інше, то термін «базова станція» використовується узагальнено як для стаціонарної станції, обслуговуючої сектор, так і для стаціонарної станції, обслуговуючої стільник. Термінали 1420 звичайно є розосередженими по всій системі, і кожний термінал 1420 може бути стаціонарним або рухомим. Термінали 1420 також можуть іменуватися рухомою станцією, абонентською апаратурою, абонентським пристроєм, пристроєм бездротового зв’язку, терміналом доступу, абонентським терміналом або яким-небудь іншим терміном. Терміналом 1420 може бути пристрій бездротового зв’язку, стільниковий телефон, персональний цифровий інформаційний пристрій (PDA), плата модему бездротового зв’язку тощо. В будь-який конкретний момент часу кожний термінал 1420 може підтримувати зв'язок з нульовою кількістю, з однією або з множиною базових станцій (BS) 1410 по низхідній лінії зв'язку (наприклад, по лінії прямого зв'язку (FL)) і по висхідній лінії зв'язку (наприклад, по лінії зворотного зв'язку (RL)). Термін «низхідна лінія зв'язку» відноситься до лінії зв'язку з базових станцій в термінали, а термін «висхідна лінія зв'язку» відноситься до лінії зв'язку з терміналів в базові станції. У випадку централізованої архітектури системний контролер 1430 є з’єднаним з базовими станціями 1410 і забезпечує координацію і керування базовими станціями (BS) 1410. У випадку розподіленої архітектури базові станції (BS) 1410 можуть підтримувати зв'язок один з одним при необхідності (наприклад, за допомогою дротової або бездротової транзитної мережі, що з'єднує базові станції (BS) 1410 з можливістю обміну інформацією між ними). Передача даних по лінії прямого зв'язку часто відбувається з однієї точки доступу в один термінал доступу з максимальною швидкістю передачі даних або зі швидкістю передачі даних, близькою до максимальної, яка може підтримуватися лінією прямого зв'язку або системою зв'язку. По додаткових каналах лінії прямого зв'язку (наприклад, по каналу керування) може здійснюватися передача з множини точок доступу в один термінал доступу. Передача даних по лінії зворотного зв'язку може відбуватися з одного термінала доступу в одну або в більшу кількість точок доступу. На кресленні Фіг. 15 наведена ілюстрація середовища 1500 бездротового зв’язку з плановим або частково плановим розгортанням згідно з різними аспектам винаходу. Система 1500 системи може містити одну або більшу кількість базових станцій (BS) 1502 в одному або в більшій кількості стільників і/або секторів, які приймають, передають, ретранслюють тощо сигнали бездротового зв’язку один одному і/або в один або в більшу кількість мобільних пристроїв 1504. Як проілюстровано на кресленні, кожна BS 1502 може забезпечувати зону обслуговування зв'язку для конкретної географічної зони, проілюстрованої у вигляді чотирьох географічних зонах, позначених номерами позицій 1506a, 1506b, 1506c та 1506d. Для фахівця в даній галузі техніки зрозуміло, що кожна BS 1502 може містити ланцюг передавача і ланцюг приймача, кожний з яких може, в свою чергу, містити множину компонентів, зв’язаних з передачею і прийомом сигналів (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени тощо див. Фіг. 5). Мобільними пристроями 1504 можуть бути, наприклад, стільникові телефони, смартфони, портативні комп'ютери, кишенькові пристрої зв'язку, кишенькові обчислювальні пристрої, супутникові радіоприймачі, пристрої глобальної системи визначення місцеположення, персональні цифрові інформаційні пристрої (PDA) або будь-які інші пристрої, придатні для зв'язку через мережу 1500 бездротового зв’язку. Як тут викладено, система 1500 може використовуватися спільно з різними описаними тут аспектами винаходу для сприяння ініціюванню передачі даних по висхідній лінії зв'язку з абонентських пристроїв (UE), що знаходяться в стані CELL_FACH, або розпізнаванню такого ініціюючого сигналу і відповіді на нього. У додатку А наведений приклад аналізу потенційно можливої неефективності, яка може бути наслідком передачі по DL в абонентські пристрої (UE), що знаходяться в стані CELL_FACH, за відсутності зворотного зв'язку по висхідній лінії зв'язку. Крім того, в додатку А продемонстровані вигоди, одержані в тому випадку, якщо для передачі по DL може бути ініційований і використаний зворотний зв'язок по висхідній лінії зв'язку. Потрібно розуміти, що тим самим додаток А включений до складу розкриття суті даного винаходу як його частина для поданої заявки на патент. Мають на увазі, що терміни «компонент», «система», «модуль» тощо, які використовуються в розкритті об'єкта винаходу, відносяться до зв’язаного з комп'ютером аспекту, реалізованого апаратними засобами, або за допомогою програмного забезпечення, виконуваного програмного забезпечення, апаратно-реалізованого програмного забезпечення, проміжного програмного 21 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 забезпечення, мікропрограм і/або за допомогою будь-якої їх комбінації. Наприклад, модулем може бути процес, що виконується в процесорі, процесор, аспект, виконуваний модуль, потік задач, що виконуються, програма, пристрій і/або комп'ютер, але ці приклади не є обмежуючою ознакою. У процесі і/або в потоку задач, що виконуються може знаходитися один або більша кількість модулів; і модуль може бути локалізованим в одному електронному пристрої і/або розподіленим між двома або більше електронними пристроями. Крім того, ці модулі можуть виконуватися з різних носіїв інформації, що зчитуються за допомогою комп'ютера, на яких зберігають різні структури даних. Ці модулі можуть підтримувати зв'язок один з одним за допомогою локальних або віддалених процесів, наприклад, відповідно до сигналу, який містить один або більшу кількість пакетів даних (наприклад, дані з одного компонента взаємодіють з іншим компонентом в локальній системі, в розподіленій системі або через мережу, якою є, наприклад, Інтернет, з іншими системами за допомогою сигналу). Додатково до цього, для фахівця в даній галузі техніки зрозуміло, що компоненти або модулі описаних тут систем можуть бути перекомпоновані або доповнені додатковими компонентами/модулями/системами для сприяння досягненню різних аспектів, цілей, переваг винаходу тощо, описаних застосовно до них, і не обмежені їх точними конфігураціями, зображеними на конкретному кресленні. Крім того, різні аспекти винаходу описані тут застосовно до абонентського термінала (UT). UT також може іменуватися системою, абонентським пристроєм (UE), абонентською станцією, рухомою станцією, мобільною станцією, пристроєм мобільного зв'язку, мобільний пристрій, віддаленою станцією, віддаленим терміналом, терміналом доступу (AT), агентом користувача (UA), користувацьким пристроєм або абонентською апаратурою. Абонентською станцією може бути стільниковий телефон, телефон бездротового зв’язку, телефон, працюючий на основі протоколу ініціювання сеансу зв'язку (SIP), станція системи бездротового абонентського доступу (WLL), персональний цифровий інформаційний пристрій (PDA), кишеньковий пристрій, який має здатність бездротового зв’язку, або інший пристрій обробки, з’єднаний з бездротовим модемом або з аналогічним засобом, сприяючим здійсненню бездротового зв’язку з пристроєм обробки. В одному або в більшій кількості варіантів здійснення винаходу, які наведені як приклади, описані функції можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення, апаратно-реалізованого програмного забезпечення, проміжного програмного забезпечення, мікропрограм або за допомогою будь-якої підходящої комбінації цих засобів. Якщо ці функції реалізовані за допомогою програмного забезпечення, то вони можуть бути збережені на носії інформації, що зчитується за допомогою комп'ютера, або передані через нього у вигляді однієї або більшої кількості команд або коду. Носії інформації, що зчитуються за допомогою комп'ютера, включають в себе як комп'ютерні запам'ятовуючі середовища, так і засоби зв'язку, в тому числі, будь-які засоби, сприяючі передачі комп'ютерної програми з одного місця в інше. Комп'ютерними запам'ятовуючими середовищами можуть бути будь-які фізичні середовища, до яких може здійснювати доступ комп'ютер. Як приклад, що не є обмежуючою ознакою, такими комп'ютерними запам'ятовуючими середовищами можуть бути, в тому числі, оперативний запам'ятовуючий пристрій (RAM), постійний запам'ятовуючий пристрій (ROM), електрично стираний програмований постійний запам'ятовуючий пристрій (EEPROM), постійний запам'ятовуючий пристрій на компакт-диску (CD-ROM) або інший запам'ятовуючий пристрій на оптичних дисках, запам'ятовуючий пристрій на магнітних дисках або інші запам'ятовуючі пристрої на магнітних носіях, інтелектуальні картки, і пристрої флеш-пам'яті (наприклад, карта, пристрій типу «memory stick», пристрій типу «key drive», ...), або будь-яке інше середовище, яке може використовуватися як носій або для зберігання бажаного програмного коду у вигляді команд або структур даних, і до якого може здійснювати доступ комп'ютер. Наприклад, якщо програмне забезпечення передають з Web-вузла, із сервера або з іншого віддаленого джерела з використанням коаксіального кабелю, волоконно-оптичного кабелю, витої пари, цифрової абонентської лінії (DSL) або технологій бездротового зв’язку, таких як, наприклад, зв'язок в інфрачервоному діапазоні, радіозв'язок і НВЧ-зв'язок, то визначення «носій інформації» включає в себе коаксіальний кабель, волоконно-оптичний кабель, виту пару, цифрову абонентську лінію (DSL) або технології бездротового зв’язку, такі як, наприклад, зв'язок в інфрачервоному діапазоні, радіозв'язок і НВЧ-зв'язок. Термін «диск», що використовується тут, включає в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск формату Blue-ray, де відтворення даних з дисків звичайно здійснюють магнітним способом нарівні з відтворенням даних з дисків оптичним способом з використанням лазерів. В обсяг поняття «носії інформації, що зчитуються за допомогою комп'ютера», також потрібно включити комбінації вищезазначених елементів. 22 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для апаратної реалізації різні наведені в ілюстративних цілях логічні схеми, логічні блоки, модулі та електронні схеми блоків обробки, описані застосовно до розкритих тут аспектів винаходу, можуть бути реалізовані або здійснені в одній або в більшій кількості спеціалізованих інтегральних схем (ASIC), процесорів для цифрової обробки сигналів (DSP), пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), логічних елементів на дискретних компонентах або транзисторних логічних схем, дискретних апаратних компонентів, універсальних процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних блоків, пристосованих для виконання описаних тут функцій, або за допомогою комбінації цих пристроїв. Універсальним процесором може бути мікропроцесор, але в альтернативному варіанті цим процесором може бути будь-який звичайний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, у вигляді комбінації процесора для цифрової обробки сигналів (DSP) і мікропроцесора, множини мікропроцесорів, одного або більшої кількості мікропроцесорів разом з ядром, яким є DSP, або у вигляді будь-якої іншої підходящої конфігурації. Крім того щонайменше один процесор може містити один або більшу кількість модулів, здатних при своїй роботі виконувати одну або більшу кількість описаних тут операцій і/або одну або більшу кількість описаних тут дій. Крім того, різні описані тут аспекти або ознаки винаходу можуть бути реалізовані як спосіб, пристрій або виріб з використанням стандартної техніки програмування і/або інженерної техніки. Крім того, операції і/або дії способу або алгоритму, описаного застосовно до розкритих тут аспектів винаходу, можуть бути реалізовані безпосередньо апаратними засобами, у вигляді програмного модуля, що виконується процесором, або у вигляді їх комбінації. Додатково до цього, в деяких аспектах винаходу операції або дії способу або алгоритму можуть знаходитися у вигляді щонайменше однієї або деякої кількості комбінацій або наборів кодів або команд на носії інформації, що машинно-зчитується, або на носії інформації, що зчитується за допомогою комп'ютера, який може бути включений до складу комп'ютерного програмного продукту. Мають на увазі, що термін «виріб», який використовується тут охоплює собою комп'ютерну програму, доступ до якої може бути здійснений з будь-якого підходящого пристрою або носія інформації, що зчитуються за допомогою комп'ютера. Крім того, слово, що використовується тут «наведений як приклад» означає «служить як приклад, варіант або ілюстративний приклад». Будь-який аспект винаходу або будь-яку конструкцію, які описані тут як «наведені як приклад», не обов'язково потрібно тлумачити як кращі або які мають перевагу в порівнянні з іншими аспектами винаходу або конструкціями. Навпаки, мають на увазі, що використання слова «наведений як приклад» представляє концепції в конкретному вигляді. Мають на увазі, що термін «або», який використовується в цій заявці на винахід, означає інклюзивне «або», а не виключне «або». Тобто, якщо не обумовлене інше, або якщо це зрозуміло з контексту, то мають на увазі, що вираз «X використовує А або В» означає будь-яку з природних інклюзивних перестановок. Тобто, якщо X використовує А; X використовує В; або X використовує як А, так і В, то твердження «X використовує А або В» задовольняється в будь-якому з вищезазначених випадків. Крім того, невизначені артиклі «a» та «an», що використовуються в цій заявці на винахід і в прикладеній формулі винаходу, звичайно потрібно тлумачити як такі, що означають «один або більшу кількість», якщо не обумовлене інше, або якщо з контексту зрозуміло, що вони відносяться до однини. Крім того, терміни «робити умовивід» або «умовивід», що використовуються тут, звичайно відносяться до процесу, при якому роблять умовиводи або висновки про стани системи, середовища або абонента, виходячи з набору результатів спостережень, зареєстрованих за допомогою подій або даних. Умовивід може використовуватися для розпізнавання конкретної ситуації або дії, або, наприклад, може створювати розподіл імовірності по станах. Умовивід може бути імовірнісним, тобто, результатом обчислення розподілу імовірності по станах, що цікавлять, на основі обліку даних і подій. Умовивід також може відноситися до способів, що використовуються для складання подій більш високого рівня з набору подій або з даних. Такий умовивід призводить до побудови нових подій або дій, виходячи з набору подій, що спостерігаються, і/або збережених даних про події, незалежно від того, чи є події корельованими в тісній близькості за часом чи ні, і від того, чи надходять відомості про події і дані з одного або з декількох джерел подій і даних. Описане вище включає в себе приклади аспектів заявленого об'єкта винаходу. Само собою зрозуміло, що неможливо описати кожну можливу комбінацію компонентів або методологій для задач опису заявленого об'єкта винаходу, але для фахівця із середнім рівнем компетентності в рівні техніки зрозуміло, що можливі багато додаткових комбінацій і перестановок в розкритому 23 UA 99338 C2 5 10 15 20 об'єкті винаходу. Відповідно, мають на увазі, що розкритий об'єкт винаходу охоплює собою всі такі зміни, модифікації і видозміни, які не вийдуть за межі суті та обсягу прикладеної формули винаходу. Крім того, мають на увазі, що в тих випадках, коли в докладному описі або в формулі винаходу використовуються терміни «включає в себе», «має» або «що має», ці терміни є інклюзивними, аналогічними терміну «що містить», подібно до того, як термін «що містить» інтерпретують при його використанні як проміжне слово в пункті формули винаходу. Додаток А У додатку А наведені результати досліджень, одержані шляхом моделювання на рівні системи, для ілюстрації впливу робочих характеристик на передачі по низхідній лінії зв'язку (DL) в тому випадку, коли високошвидкісний виділений фізичний канал керування (HS-DPCCH) не доступний для забезпечення зворотного зв'язку по висхідній лінії зв'язку для встановлення графіка черговості передач по DL. Показана пропускна здатність сектора, коли 10 абонентів у кожному стільнику передають потік інформаційного обміну типу «повний буфер». Автори порівнюють ситуацію, коли повідомлення про підтвердження/непідтвердження прийому (ACK/NAK) гібридного автоматичного запиту (HARQ) не посилають по каналу зворотного зв'язку, і передачі по високошвидкісному (HS) низхідному каналу (DL) повторюють постійну кількість разів для рознесення, з випадком, коли є зворотний зв'язок шляхом передачі HARQ ACK/NAK по каналу HS-DPCCH. Крім того, представлені відомості про вплив інформації про якість каналу (CQI), що посилається із змінними частотами появи, в тому числі, з частотою появи, порівнянною з відсутністю передачі CQI. У таблиці 1 показані настройки при моделюванні і випадки, що моделюються. Таблиця 1 Настройки при моделюванні Параметр Схема розташування стільників Відстань між вузлами мережі Діаграма направленості антени Модель поширення Модель каналу із завмираннями Потужність низхідного каналу CPICH Середньоквадратичне відхилення повільного завмирання Кореляція між секторами Кореляція між вузлами мережі Відстань кореляції повільного завмирання Посилення антени вузла В (Node В) плюс втрати в кабелі Втрати при проходженні Потужність вузла В (Node В) Потужність вузла В (Node В) для каналу HSDSCH (HSPDSCH+HSSCCH) Рознесення при прийомі в UE Посилення антени UE Приймач UE Частота несучої Пояснення/припущення Гексагональна сітка, мережні вузли з 3 стільників, 57 стільників в моделі із зациклюванням, моделювання абонентів/потоку інформаційного обміну тільки для 3 центральних стільників 500 м Горизонтальний азимут 0 градусів становить 70 градусів на схід (- 3 дБ), відношення потужностей сигналів, що випромінюються в напрямках вперед/назад, становить 20 дБ L=128,1+37,6 Log10(R) Типові міські умови, 3 км/ч (кілометри в годину), згідно з специфікацією Міжнародного союзу з телекомунікацій (ITU), -10 дБ 8,0 дБ 1,0 0,5 50 м 14 дБі (ізотропних децибел) 20 дБ 43 дБ по відношенню до 1 мілівата 80% Одиночна приймальна антена 0 дБі RAKE 2000 МГц 24 UA 99338 C2 Період передачі CQI по зворотному зв'язку Кількість повторних передач при відсутності HARQ ACK/NAK Кількість абонентів в стільнику Потік інформаційного обміну Планувальник 5 Змінюваний з набору значень {1,8,100,500} кількості часових інтервалів передачі (TTI). Останню наявну CQI використовують як прогнозована CQI Змінювана з набору значень {2,3} 10 Повний буфер, 40-байтові протокольні одиниці обміну даними (PDU) передають в режимі RLC-AM, Рівноправний пропорційний У таблиці 2 показана пропускна здатність сектора на рівні додатків для окремих випадків. За відсутності HARQ ACK/NACK передачі по DL повторюють 2 або 3 рази. Одержані внаслідок цього помилки в пакетах, якщо такі є, усувають шляхом повторних передач на рівні керування каналом радіозв'язку. Великий період між передачами CQI по зворотному зв'язку (затримку CQI) використовують для апроксимації відсутності CQI. Результати вказують, що відсутність HARQ ACK/NAK і відсутність інформації CQI приводять до серйозної втрати пропускної здатності для передач по DL в порівнянні з випадком, в якому має місце передача ACK/NAK по зворотному зв'язку і свіжої інформації CQI по каналу HS-DPCCH. Ці результати підказують, що використання висхідного каналу HS-DPCCH в стані CELL_FACH є виключно корисним. 10 Таблиця 2 Пропускна здатність сектора на рівні додатків для 10 абонентів в режимі «повний буфер» (в мегабітах в секунду (Мб/с)) для різних припущень про наявність HARQ ACK/NAK і про періоди передачі CQI по зворотному зв'язку Період передачі Період передачі Період передачі Пропускна CQI по зворотному Період передачі CQI по зворотному CQI по зворотному здатність сектора зв'язку через 1 CQI по зворотному зв'язку через 100 зв'язку через 800 в Мб/с часовий інтервал зв'язку через 8 TTI TTI TTI передачі (TTI) За наявності 2,26 2,04 1,45 1,33 HARQ ACK/NAK Без HARQ ACK/NAK, 2 1,63 1,54 1,20 1,19 повторні передачі Без HARQ ACK/NAK, 3 1,44 1,37 1,02 1,03 повторні передачі 15 20 25 30 Посилальні позиції 100, 200, 500 система 102 пристрій керування 104, 204 точка доступу 106, 206 інтерфейс зв'язку 108, 208 пристрій обробки даних 110 модуль потоку інформаційного обміну 112 модуль зворотного зв'язку 202 пристрій бездротового зв’язку 210 модуль мережного відклику 300 система для бездротового обміну даними в середовищі бездротового зв’язку 302, 504 термінал доступу 304 пристрій зворотного зв'язку 306, 502 базова станція 308 модуль мережного відклику 310 модуль доступу 312 модуль вимірювань 314 модуль відстеження пакетів 316 модуль часової синхронізації 25 UA 99338 C2 5 10 15 20 25 30 35 40 45 50 55 60 318, 320 повідомлення 400 середовище бездротового зв’язку 402 точка бездротового доступу 404, 602 термінал доступу 406 ініціююче повідомлення 408 повідомлення у відповідь 506 приймальні антени 508 передавальні антени 510 приймач 512 демодулятор 514 комунікаційний пристрій 516 запам'ятовуючий пристрій 518 модуль потоку інформаційного обміну 520 модуль зворотного зв'язку 522 модуль встановлення графіка черговості передач 524 модуль ресурсів 526 модуль розділення 528 модуль переривання потоку 530 модуль узгодження висхідної лінії зв'язку 532 модулятор 534 передавач 536 база даних 538, 540 запис правил 604 приймач-передавач 606 антена 608 приймач 610 демодулятор 612 пристрій обробки 614 запам'ятовуючий пристрій 616 модуль мережного відклику 618 модуль вимірювань 620 модуль доступу 622 модуль відстеження пакетів 628 передавач 1100, 1200, 1300 системи 1102 перший модуль для використання інтерфейсу зв'язку 1106 модуль для передачі ініціюючого повідомлення 1204 другий модуль для генерації повідомлення 1202 перший модуль для використання інтерфейсу зв'язку 1204 модуль для обробки прийнятого повідомлення 1206 модуль для передачі повідомлення у відповідь 1305 точка доступу 1310 пристрій обробки даних (TX) 1315, 1320 модулятор 1325, 1335 антена 1330 термінал 1340 блок приймача 1345 демодулятор 1350, 1390 процесор для оцінки параметрів каналу 1355, 1360 пристрій обробки прийнятих (RX) даних 1365 модулятор 1370 блок передавача 1375 блок приймача 1380 демодулятор 1385 пристрій обробки прийнятих даних 1400 система бездротового зв’язку 1402, 1404, 1506 географічні зони 1410, 1502 базові станції 1420 термінали 1430 контролер 26 UA 99338 C2 1500 середовище бездротового зв’язку 1504 мобільні пристрої ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Спосіб бездротового зв'язку в мережі бездротового зв'язку, який включає етапи, на яких: використовують інтерфейс зв'язку для обміну бездротовими сигналами з одним або більше бездротових абонентських пристроїв (UE), що знаходяться в стані CELL_FACH; розпізнають потік інформаційного обміну додатків, спрямований в UE; передають першу частину потоку інформаційного обміну додатків по спільно використовуваному каналу низхідної лінії зв'язку (DL), причому прийом першої частини потоку інформаційного обміну додатків ініціює відповідь по висхідній лінії зв'язку з UE; і затримують передачу по DL другої частини потоку інформаційного обміну додатків доти, поки з UE не буде одержана відповідь по висхідній лінії зв'язку. 2. Спосіб за п. 1, в якому відповідь по висхідній лінії зв'язку містить ACK/NACK або дані CQI для підвищення результативності або ефективності передачі. 3. Спосіб за п. 1, який додатково включає етап, на якому UE дають команду на передачу даних висхідної лінії зв'язку високошвидкісного виділеного фізичного каналу керування (HS-DPCCH) спільно з даними висхідної лінії зв'язку виділеного фізичного каналу керування (DPCCH). 4. Спосіб за п. 1, який додатково включає етап, на якому задають ідентифікатор (ID) ресурсу, що підлягає використанню при відповіді по висхідній лінії зв'язку. 5. Спосіб за п. 4, в якому задавання ID ресурсу включає етап, на якому вказують 5-бітовий ID виділеного каналу з розширеними можливостями (E-DCH) для відповіді по висхідній лінії зв'язку. 6. Спосіб за п. 4, який додатково включає етап, на якому для задання ID ресурсу використовують невикористану комбінацію бітів високошвидкісного спільно використовуваного каналу керування (HS-SCCH). 7. Спосіб за п. 1, який додатково включає етап, на якому використовують HS-SCCH для передачі повідомлення і ініціювання відповіді по висхідній лінії зв'язку. 8. Пристрій для бездротового зв'язку в мережі бездротового зв'язку, який містить: інтерфейс зв'язку, який сприяє передачі або прийому даних по радіозв'язку (ОТА) за допомогою сигналів бездротового зв'язку; пристрій обробки даних, сконфігурований з можливістю аналізувати декодовані сигнали, які належать до бездротових вузлів в мережі бездротового зв'язку; модуль потоку інформаційного обміну, який розпізнає вхідний потік інформаційного обміну для UE, що знаходиться в стані CELL_FACH; і модуль розділення, який розділяє на сегменти вхідний потік інформаційного обміну щонайменше на першу частину і другу частину, при цьому модуль зворотного зв'язку включає початковий сегмент вхідного потоку інформаційного обміну до складу повідомлення, яке відправляється для ініціювання відповіді по висхідній лінії зв'язку; і модуль переривання потоку інформаційного обміну, який затримує передачу в UE другої частини вхідного потоку інформаційного обміну доти, поки в пристрої не буде прийнята відповідь по висхідній лінії зв'язку. 9. Пристрій за п. 8, в якому пристрій обробки даних витягує ACK/NACK або дані CQI з відповіді по висхідній лінії зв'язку для підвищення результативності, або ефективності передачі. 10. Пристрій за п. 9, який додатково містить модуль ресурсів, який задає ID ресурсу для відповіді по висхідній лінії зв'язку. 11. Пристрій за п. 10, в якому ID ресурсу включає 5-бітовий ID E-DCH. 12. Пристрій за п. 10, в якому модуль ресурсів використовує для передачі ID ресурсу в UE невикористану комбінацію бітів спільно використовуваного каналу DL. 13. Пристрій за п. 8, який додатково містить модуль узгодження висхідної лінії зв'язку, який задає час передачі відповіді по висхідній лінії зв'язку після прийому повідомлення. 14. Зчитуваний за допомогою комп'ютера носій інформації, який містить коди, збережені на ньому, які, при виконанні комп'ютером, приписують комп'ютеру виконувати спосіб бездротового зв'язку в мережі бездротового зв'язку, причому згадані коди містять: перший набір кодів для використання інтерфейсу зв'язку для обміну бездротовими сигналами з одним або більше бездротових UE, що знаходяться в стані CELL_FACH; другий набір кодів для розпізнавання потоку інформаційного обміну додатків, спрямованого в UE; 27 UA 99338 C2 5 третій набір кодів для передачі першої частини потоку інформаційного обміну додатків по спільно використовуваному каналу низхідної лінії зв'язку (DL), причому прийом першої частини потоку інформаційного обміну додатків ініціює відповідь по висхідній лінії зв'язку з UE; і четвертий набір кодів для затримки передачі по DL другої частини потоку інформаційного обміну додатків доти, поки з UE не буде одержана відповідь по висхідній лінії зв'язку. 28
