Збільшення пропускної здатності в бездротовому зв’язку
Номер патенту: 100566
Опубліковано: 10.01.2013
Автори: Аттар Рашид Ахмед Акбар, Блек Пітер Дж., Цзоу Юй-Чеунь
Формула / Реферат
1. Спосіб обробки інформації відповідно до множини швидкостей, причому згаданий спосіб включає етапи, на яких:
приймають поточний кадр, що містить інформацію трафіку;
визначають, чи належить згаданий поточний кадр до критичного типу кадру;
якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробляють інформацію трафіку для передачі;
якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначають, чи є поточний кадр гарантованим для передачі;
якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробляють нульову швидкість для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку; і
передають результат вказаної обробки для передачі.
2. Спосіб за п. 1, в якому прийом поточного кадру включає прийом поточного кадру від вокодера на модем.
3. Спосіб за п. 1, який додатково включає етап, на якому, якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробляють інформацію трафіку для передачі.
4. Спосіб за п. 3, в якому інформація трафіку має тип кадру, вибраний з групи, що складається з повношвидкісного, напівшвидкісного, чвертьшвидкісного типів кадру або типу кадру зі швидкістю 1/8.
5. Спосіб за п. 4, в якому критичний тип кадру містить повношвидкісний, напівшвидкісний, чвертьшвидкісний типи кадру і тип кадру зі швидкістю 1/8.
6. Спосіб за п. 3, в якому обробка для передачі включає форматування даних, що передаються, шляхом використання формату кадру фізичного рівня.
7. Спосіб за п. 3, в якому визначення того, чи є поточний кадр гарантованим для передачі, включає визначення того, чи є величина (FrameNumber+FrameOffset) mod N рівною нулю, де FrameNumber являє собою номер послідовності для поточного кадру, FrameOffset являє собою зміщення, а N являє собою інтервал негасіння.
8. Спосіб за п. 3, в якому обробка нульової швидкості для передачі включає зменшення швидкості передачі пілот-сигналу шляхом використання схеми стробованих пілот-сигналів.
9. Спосіб за п. 8, в якому кожний кадр містить множину підсегментів, причому схема стробованих пілот-сигналів забезпечує передачу в кожному другому підсегменті кадру.
10. Спосіб за п. 9, в якому кожний кадр містить множину підсегментів, причому схема стробованих пілот-сигналів забезпечує відсутність передачі протягом груп з двох подальших підсегментів.
11. Спосіб за п. 8, який додатково включає етап, на якому передають індикатор керування потужністю тільки в підсегментах, призначених для передачі згідно зі схемою стробованих пілот-сигналів.
12. Спосіб за п. 3, в якому нульова швидкість має бітову швидкість трафіку в 0 біт/с.
13. Спосіб за п. 3, в якому нульова швидкість містить дані, пов'язані з нульовою швидкістю, причому вказані дані мають бітову швидкість трафіку, більшу ніж 0 біт/с.
14. Спосіб за п. 1, який додатково включає етап, на якому, якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробляють індикатор нульової швидкості для передачі, причому згаданий індикатор нульової швидкості містить ненульову бітову швидкість передачі інформації.
15. Спосіб за п. 14, в якому дані, пов'язані з нульовою швидкістю, містять раніше переданий кадр, що має бітову швидкість в 1,8 кілобіт/с.
16. Спосіб керування потужністю передач по бездротовому каналу, який включає етапи, на яких:
приймають поточний кадр, причому згаданий кадр форматується у множину підсегментів;
обробляють прийнятий кадр відповідно до протоколів фізичного рівня, причому згадана обробка включає визначення того, чи був прийнятий кадр правильно прийнятий;
визначають, чи є поточний прийнятий кадр кадром з нульовою швидкістю; і,
якщо поточний прийнятий кадр визначається як кадр з нульовою швидкістю, не оновлюють алгоритм керування потужністю зовнішньої петлі за допомогою результату визначення того, чи правильно був прийнятий поточний прийнятий кадр.
17. Пристрій для обробки інформації відповідно до множини швидкостей, причому згаданий пристрій містить:
модуль систематичного гасіння, сконфігурований з можливістю:
прийому поточного кадру, що містить інформацію трафіку;
визначення того, чи належить згаданий поточний кадр до критичного типу кадру;
якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробки інформації трафіку для передачі;
якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначення того, чи є поточний кадр гарантованим для передачі;
якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробки нульової швидкості для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку; причому згаданий пристрій додатково містить:
передавач, сконфігурований з можливістю передачі результату вказаної обробки для передачі.
18. Пристрій за п. 17, причому пристрій містить модем, причому згаданий модем сконфігурований з можливістю прийому поточного кадру від вокодера.
19. Пристрій за п. 17, в якому модуль розумного гасіння додатково сконфігурований з можливістю, якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробки інформації трафіку для передачі.
20. Пристрій за п. 19, в якому інформація трафіку має тип кадру, вибраний з групи, що складається з повношвидкісного, напівшвидкісного, чвертьшвидкісного типів кадру або типу кадру зі швидкістю 1/8.
21. Пристрій за п. 20, в якому критичний тип кадру містить повношвидкісний, напівшвидкісний, чвертьшвидкісний типи кадру і тип кадру зі швидкістю 1/8.
22. Пристрій за п. 20, в якому модуль розумного гасіння сконфігурований з можливістю визначення того, чи є поточний кадр гарантованим для передачі, за допомогою визначення того, чи є величина (FrameNumber+FrameOffset) mod N рівною нулю, де FrameNumber являє собою номер послідовності для поточного кадру, FrameOffset являє собою зміщення, а N являє собою інтервал негасіння.
23. Пристрій за п. 21, в якому пристрій сконфігурований з можливістю обробки нульової швидкості для передачі за допомогою зменшення швидкості передачі пілот-сигналу передавача шляхом використання схеми стробованих пілот-сигналів.
24. Пристрій за п. 23, в якому кожний кадр містить множину підсегментів, причому схема стробованих пілот-сигналів забезпечує передачу в кожному другому підсегменті кадру.
25. Пристрій за п. 24, в якому кожний кадр містить множину підсегментів, причому схема стробованих пілот-сигналів забезпечує відсутність передачі протягом груп з двох наступних підсегментів.
26. Пристрій за п. 23, в якому передавач додатково сконфігурований з можливістю передачі індикатора керування потужністю тільки в підсегментах, призначених для передачі згідно зі схемою стробованих пілот-сигналів.
27. Пристрій за п. 18, в якому нульова швидкість має бітову швидкість трафіку в 0 біт/с.
28. Пристрій за п. 18, в якому нульова швидкість містить дані, пов'язані з нульовою швидкістю, причому вказані дані мають бітову швидкість трафіку, більшу ніж 0 біт/с.
29. Пристрій за п. 17, в якому модуль розумного гасіння додатково сконфігурований з можливістю, якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробки індикатора нульової швидкості для передачі, причому згаданий індикатор нульової швидкості містить ненульову бітову швидкість передачі інформації.
30. Пристрій за п. 28, в якому дані, пов'язані з нульовою швидкістю, містять раніше переданий кадр, що має бітову швидкість в 1,8 кілобіт/с.
31. Пристрій для керування потужністю передач по бездротовому каналу, причому згаданий пристрій містить:
приймач, сконфігурований з можливістю прийому поточного кадру, причому згаданий кадр форматується у множину підсегментів; процесор, сконфігурований з можливістю:
обробки прийнятого кадру відповідно до протоколів фізичного рівня; визначення того, чи був прийнятий кадр правильно прийнятий; визначення того, чи є поточний прийнятий кадр кадром з нульовою швидкістю; і,
якщо поточний прийнятий кадр визначається як кадр з нульовою швидкістю, неоновлення алгоритму керування потужністю зовнішньої петлі за допомогою результату визначення того, чи правильно був прийнятий поточний прийнятий кадр.
32. Пристрій для обробки інформації відповідно до множини швидкостей, причому згаданий пристрій містить:
засіб систематичного гасіння для обробки поточного кадру, що містить інформацію трафіку для передачі; і
засіб для передачі пілот-сигналу з використанням схеми стробованих пілот-сигналів, причому згадана схема основана на результаті вказаної обробки.
33. Зчитуваний комп'ютером носій, який зберігає інструкції, що спонукають комп'ютер обробляти інформацію відповідно до множини швидкостей, причому згаданий зчитуваний комп'ютером носій додатково зберігає інструкції, що спонукають комп'ютер:
приймати поточний кадр, що містить інформацію трафіку;
визначати, чи належить згаданий поточний кадр до критичного типу кадру;
якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробляти інформацію трафіку для передачі;
якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначати, чи є поточний кадр гарантованим для передачі; і,
якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробляти нульову швидкість для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку.
34. Зчитуваний комп'ютером носій за п. 33, який додатково зберігає інструкції, що спонукають комп'ютер:
якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробляти інформацію трафіку для передачі.
Текст

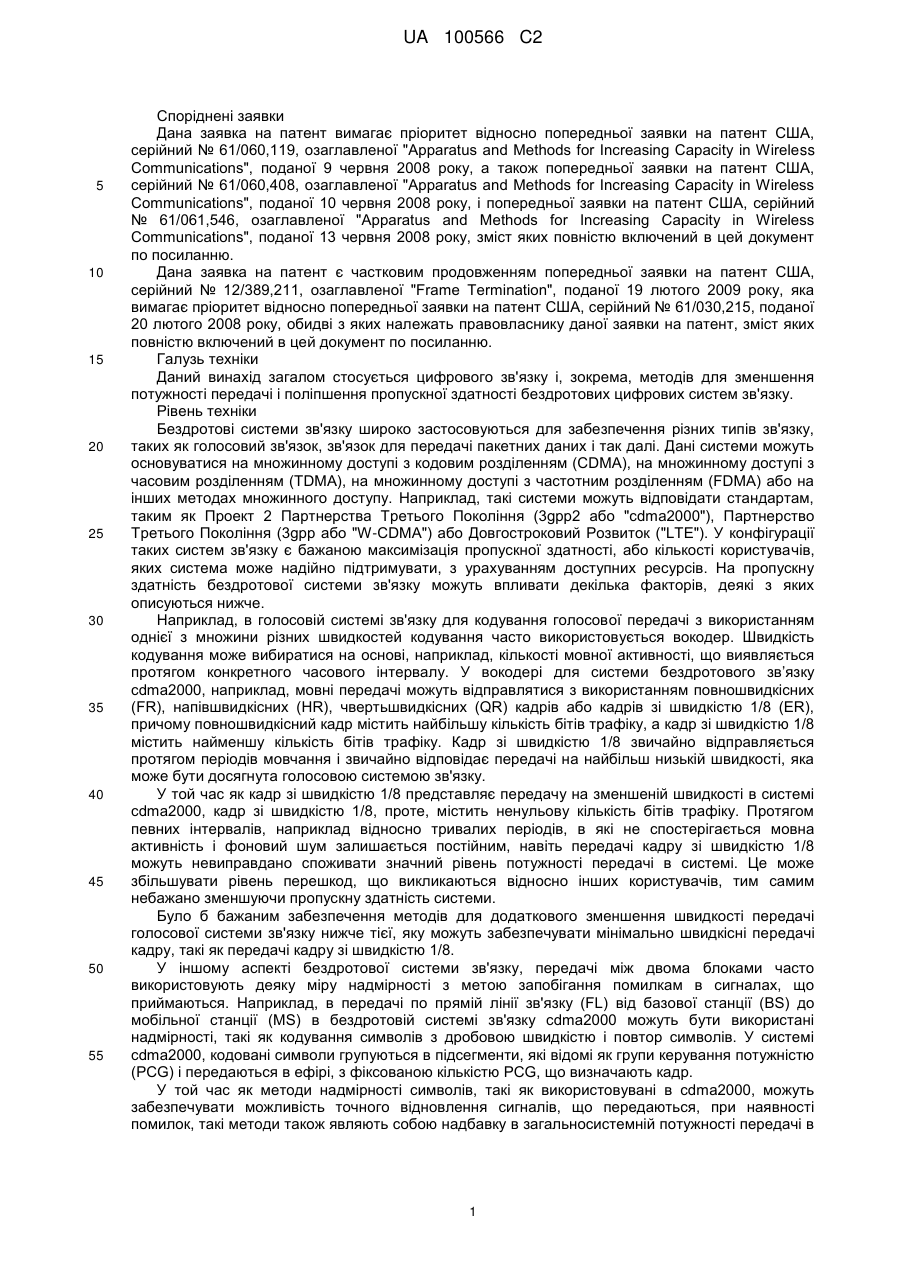

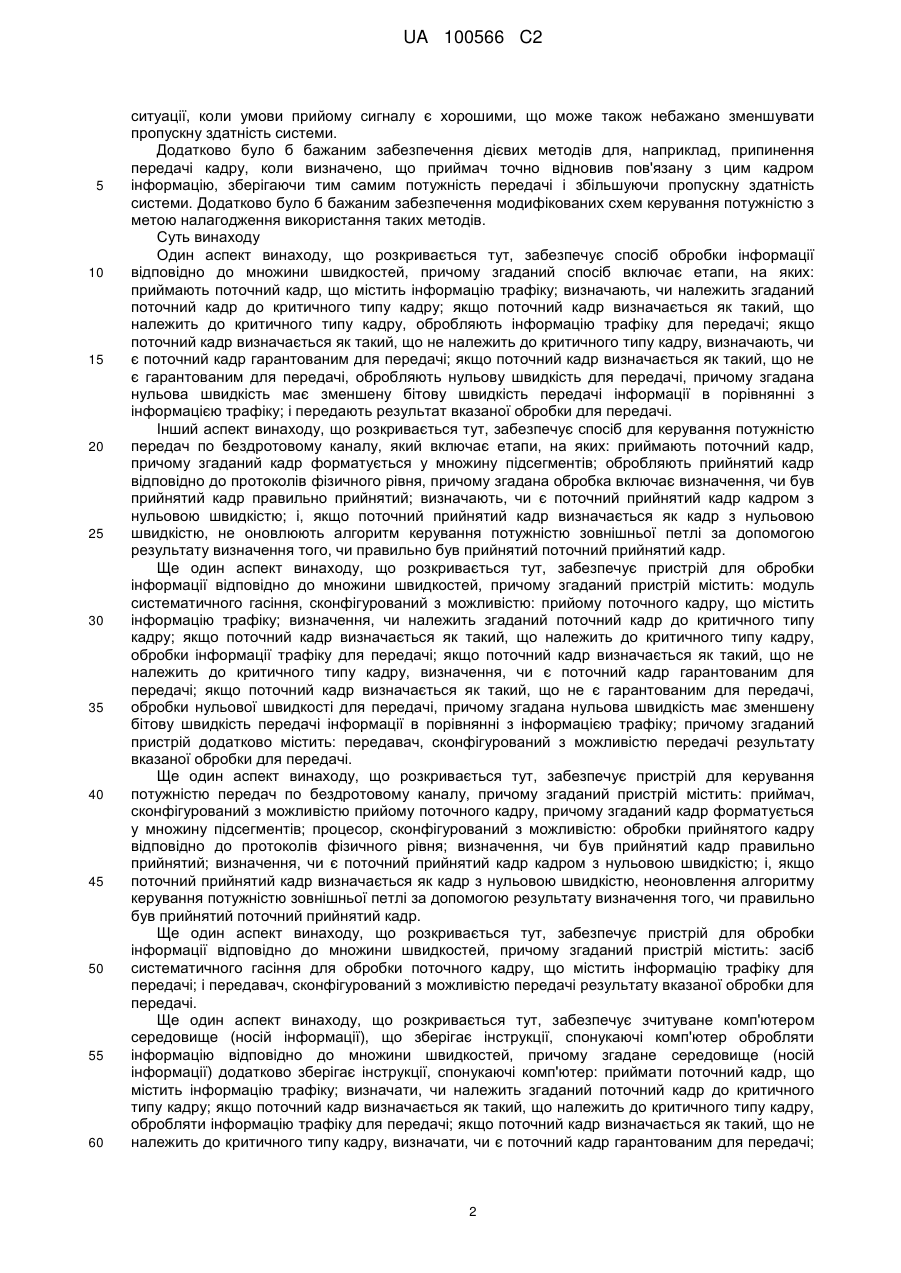

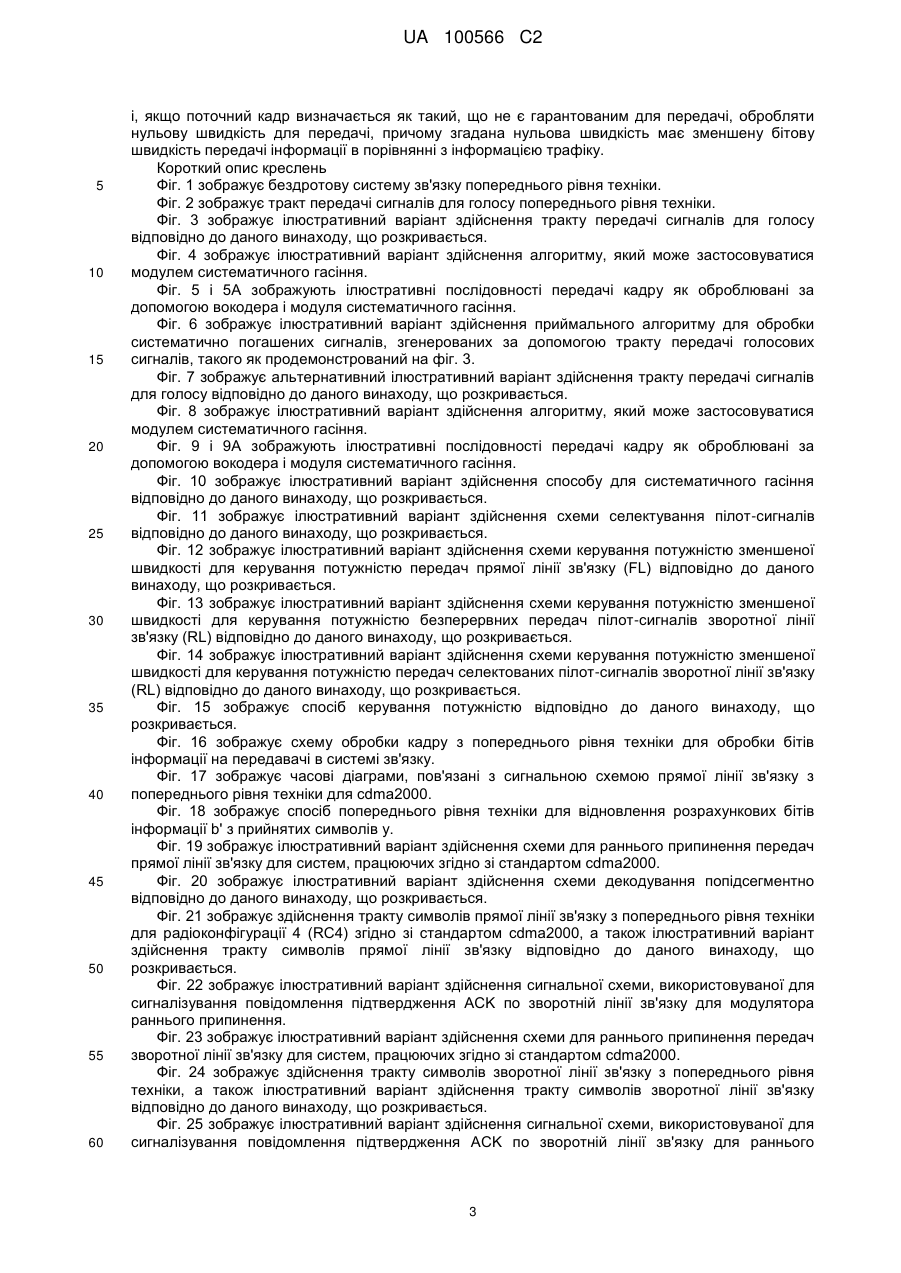

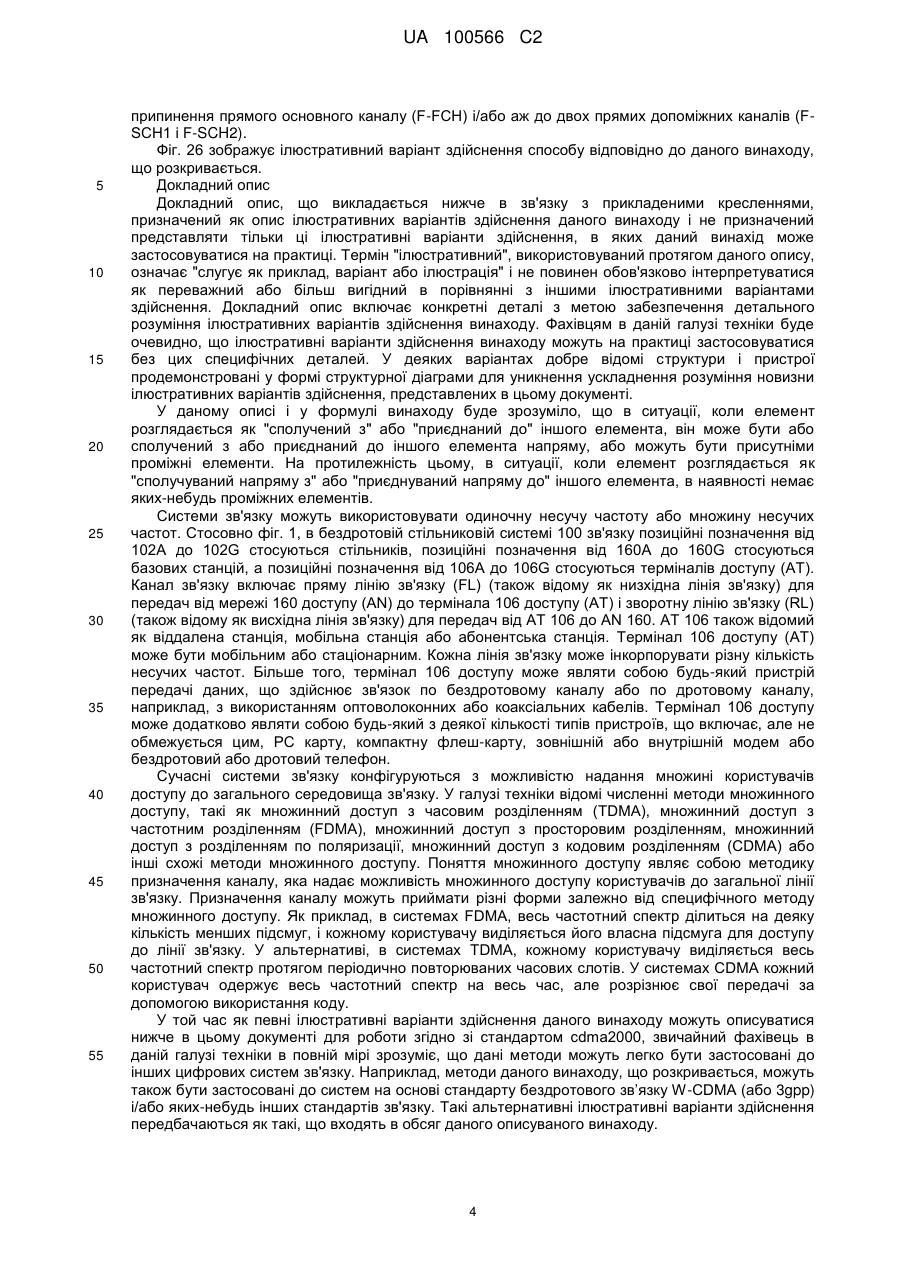

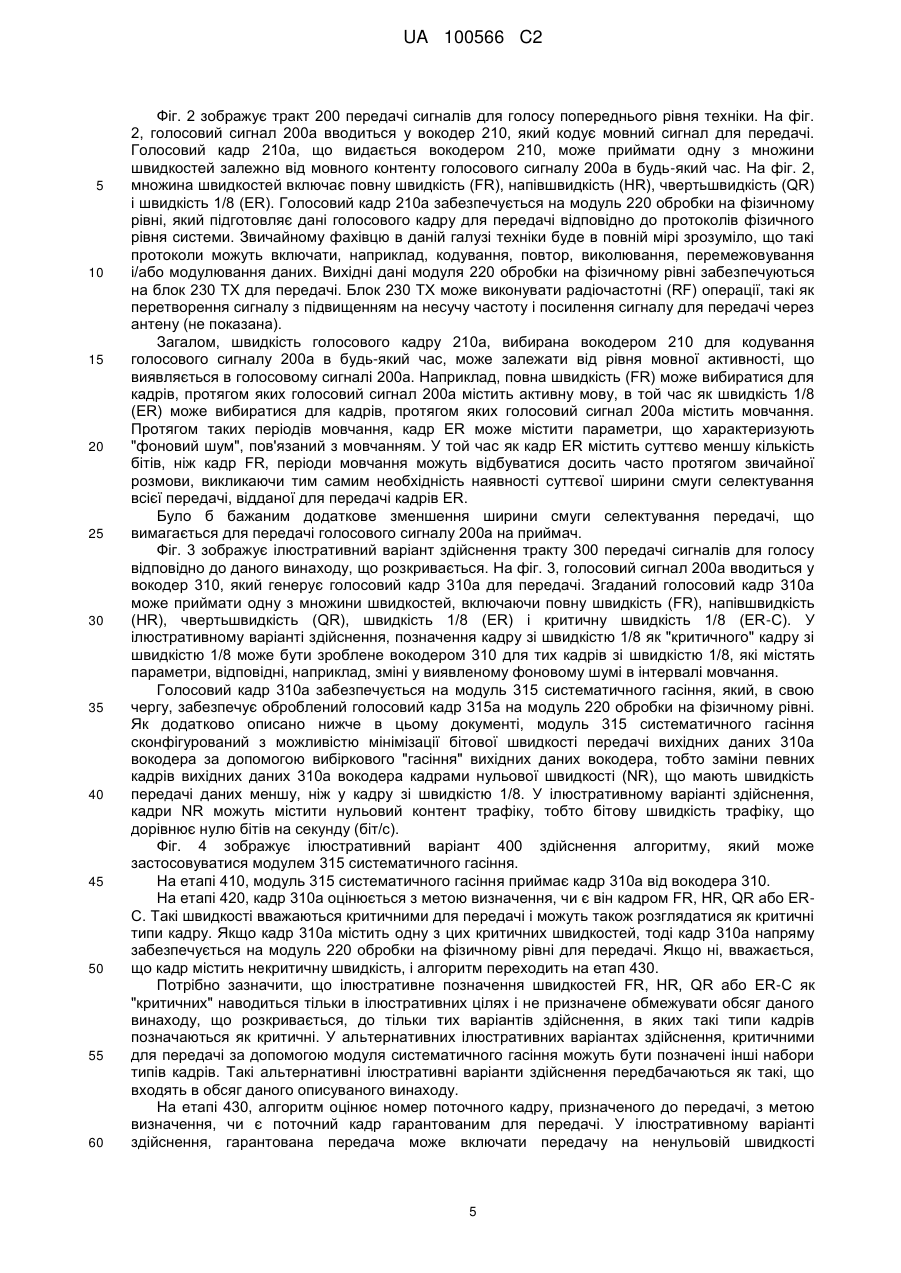

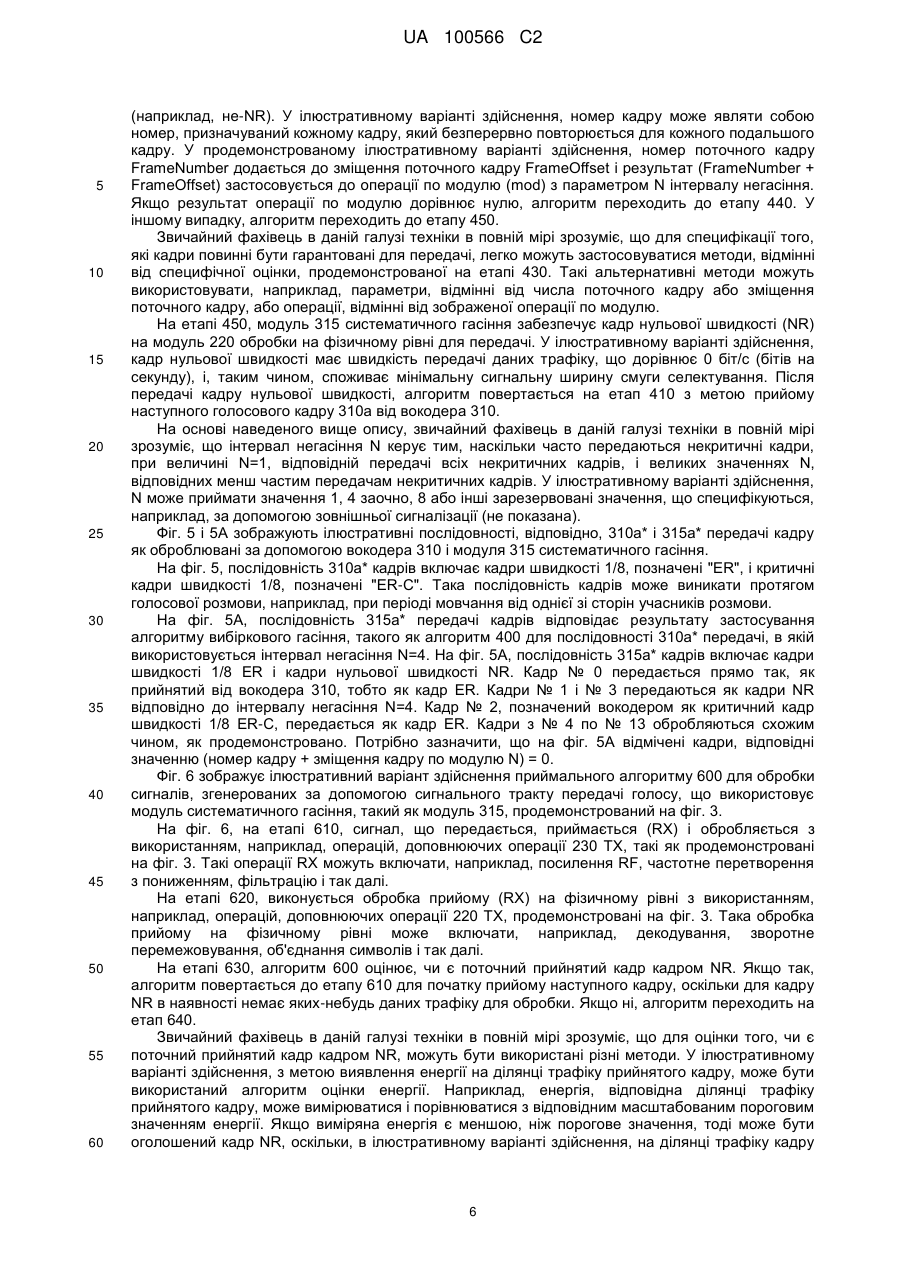

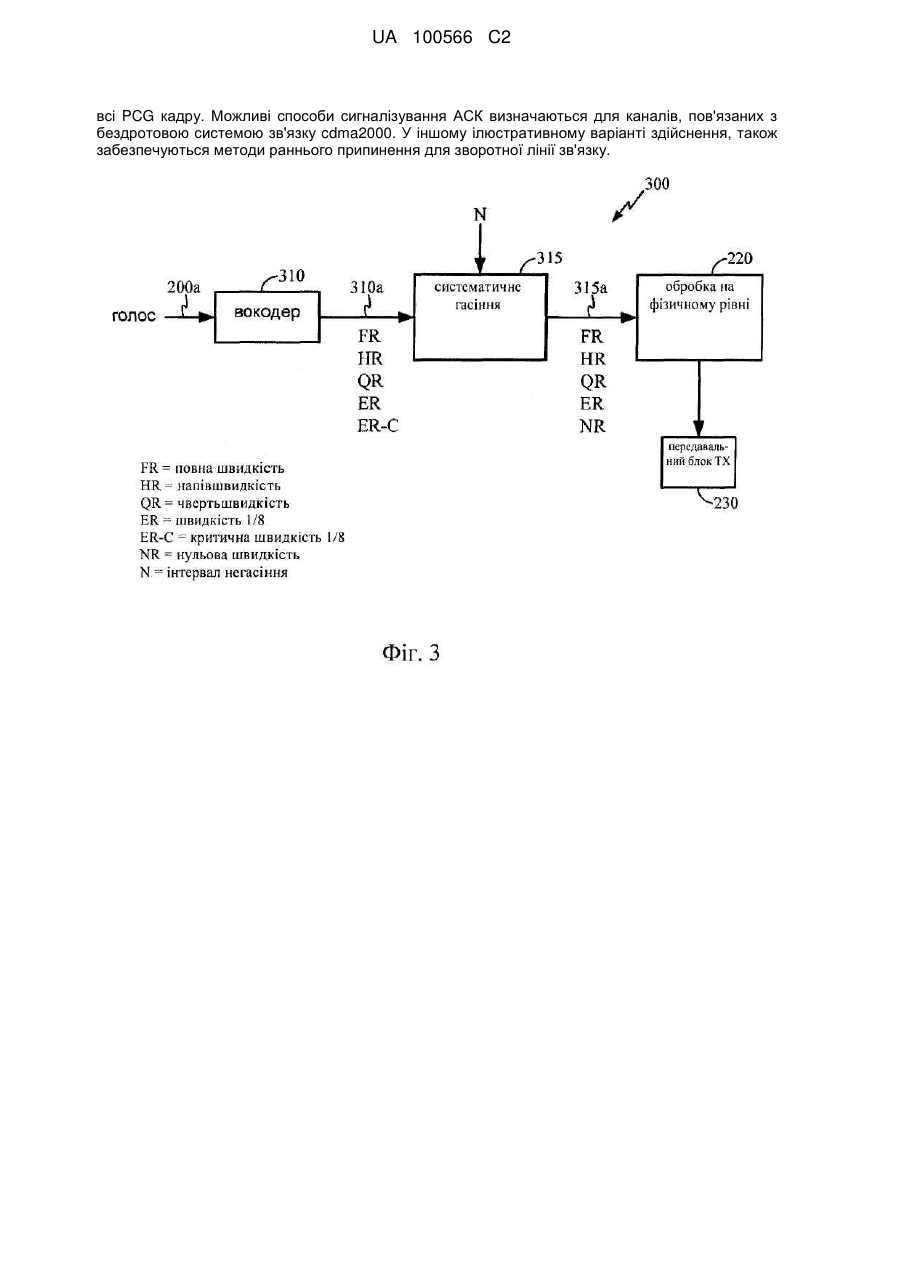

Реферат: Розкриті методи збільшення пропускної здатності в бездротовій системі зв'язку. У одному аспекті забезпечується систематична непередача або "гасіння", кадрів з мінімальною швидкістю, що передаються в системі зв'язку. У ілюстративному варіанті здійснення, кадри зі швидкістю 1/8 в голосовій системі зв'язку cdma2000 систематично замінюються за допомогою кадрів нульової швидкості, що несуть нульову кількість бітів трафіку. Проте, здійснюється забезпечення передачі певних кадрів, що позначаються за допомогою, наприклад, вокодера як "критичні". Приймач виявляє наявність передач нульової швидкості і ненульової швидкості і обробляє кадри, що приймаються, відповідним чином, включаючи оновлення керування потужністю зовнішньої петлі тільки у відповідь на кадри ненульової швидкості. Забезпечуються додаткові методи для зміни схеми селектування передачі пілот-сигналів з метою допомогти приймачу у виявленні кадрів нульової швидкості. У іншому аспекті, забезпечується раннє припинення передачі сигналу по бездротовій лінії зв'язку. У ілюстративному варіанті здійснення, базова станція (БС) передає групи керування потужністю (PCG) для кадру по прямій лінії зв'язку (FL) на мобільну станцію (МС) доти, поки зі сторони МС по зворотній лінії зв'язку (RL) не підтверджується точний прийом кадру, по можливості до того, як по FL одержані UA 100566 C2 (12) UA 100566 C2 всі PCG кадру. Можливі способи сигналізування АСК визначаються для каналів, пов'язаних з бездротовою системою зв'язку cdma2000. У іншому ілюстративному варіанті здійснення, також забезпечуються методи раннього припинення для зворотної лінії зв'язку. UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 Споріднені заявки Дана заявка на патент вимагає пріоритет відносно попередньої заявки на патент США, серійний № 61/060,119, озаглавленої "Apparatus and Methods for Increasing Capacity in Wireless Communications", поданої 9 червня 2008 року, а також попередньої заявки на патент США, серійний № 61/060,408, озаглавленої "Apparatus and Methods for Increasing Capacity in Wireless Communications", поданої 10 червня 2008 року, і попередньої заявки на патент США, серійний № 61/061,546, озаглавленої "Apparatus and Methods for Increasing Capacity in Wireless Communications", поданої 13 червня 2008 року, зміст яких повністю включений в цей документ по посиланню. Дана заявка на патент є частковим продовженням попередньої заявки на патент США, серійний № 12/389,211, озаглавленої "Frame Termination", поданої 19 лютого 2009 року, яка вимагає пріоритет відносно попередньої заявки на патент США, серійний № 61/030,215, поданої 20 лютого 2008 року, обидві з яких належать правовласнику даної заявки на патент, зміст яких повністю включений в цей документ по посиланню. Галузь техніки Даний винахід загалом стосується цифрового зв'язку і, зокрема, методів для зменшення потужності передачі і поліпшення пропускної здатності бездротових цифрових систем зв'язку. Рівень техніки Бездротові системи зв'язку широко застосовуються для забезпечення різних типів зв'язку, таких як голосовий зв'язок, зв'язок для передачі пакетних даних і так далі. Дані системи можуть основуватися на множинному доступі з кодовим розділенням (CDMA), на множинному доступі з часовим розділенням (TDMA), на множинному доступі з частотним розділенням (FDMA) або на інших методах множинного доступу. Наприклад, такі системи можуть відповідати стандартам, таким як Проект 2 Партнерства Третього Покоління (3gpp2 або "cdma2000"), Партнерство Третього Покоління (3gpp або "W-CDMA") або Довгостроковий Розвиток ("LTE"). У конфігурації таких систем зв'язку є бажаною максимізація пропускної здатності, або кількості користувачів, яких система може надійно підтримувати, з урахуванням доступних ресурсів. На пропускну здатність бездротової системи зв'язку можуть впливати декілька факторів, деякі з яких описуються нижче. Наприклад, в голосовій системі зв'язку для кодування голосової передачі з використанням однієї з множини різних швидкостей кодування часто використовується вокодер. Швидкість кодування може вибиратися на основі, наприклад, кількості мовної активності, що виявляється протягом конкретного часового інтервалу. У вокодері для системи бездротового зв’язку cdma2000, наприклад, мовні передачі можуть відправлятися з використанням повношвидкісних (FR), напівшвидкісних (HR), чвертьшвидкісних (QR) кадрів або кадрів зі швидкістю 1/8 (ER), причому повношвидкісний кадр містить найбільшу кількість бітів трафіку, а кадр зі швидкістю 1/8 містить найменшу кількість бітів трафіку. Кадр зі швидкістю 1/8 звичайно відправляється протягом періодів мовчання і звичайно відповідає передачі на найбільш низькій швидкості, яка може бути досягнута голосовою системою зв'язку. У той час як кадр зі швидкістю 1/8 представляє передачу на зменшеній швидкості в системі cdma2000, кадр зі швидкістю 1/8, проте, містить ненульову кількість бітів трафіку. Протягом певних інтервалів, наприклад відносно тривалих періодів, в які не спостерігається мовна активність і фоновий шум залишається постійним, навіть передачі кадру зі швидкістю 1/8 можуть невиправдано споживати значний рівень потужності передачі в системі. Це може збільшувати рівень перешкод, що викликаються відносно інших користувачів, тим самим небажано зменшуючи пропускну здатність системи. Було б бажаним забезпечення методів для додаткового зменшення швидкості передачі голосової системи зв'язку нижче тієї, яку можуть забезпечувати мінімально швидкісні передачі кадру, такі як передачі кадру зі швидкістю 1/8. У іншому аспекті бездротової системи зв'язку, передачі між двома блоками часто використовують деяку міру надмірності з метою запобігання помилкам в сигналах, що приймаються. Наприклад, в передачі по прямій лінії зв'язку (FL) від базової станції (BS) до мобільної станції (MS) в бездротовій системі зв'язку cdma2000 можуть бути використані надмірності, такі як кодування символів з дробовою швидкістю і повтор символів. У системі cdma2000, кодовані символи групуються в підсегменти, які відомі як групи керування потужністю (PCG) і передаються в ефірі, з фіксованою кількістю PCG, що визначають кадр. У той час як методи надмірності символів, такі як використовувані в cdma2000, можуть забезпечувати можливість точного відновлення сигналів, що передаються, при наявності помилок, такі методи також являють собою надбавку в загальносистемній потужності передачі в 1 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 ситуації, коли умови прийому сигналу є хорошими, що може також небажано зменшувати пропускну здатність системи. Додатково було б бажаним забезпечення дієвих методів для, наприклад, припинення передачі кадру, коли визначено, що приймач точно відновив пов'язану з цим кадром інформацію, зберігаючи тим самим потужність передачі і збільшуючи пропускну здатність системи. Додатково було б бажаним забезпечення модифікованих схем керування потужністю з метою налагодження використання таких методів. Суть винаходу Один аспект винаходу, що розкривається тут, забезпечує спосіб обробки інформації відповідно до множини швидкостей, причому згаданий спосіб включає етапи, на яких: приймають поточний кадр, що містить інформацію трафіку; визначають, чи належить згаданий поточний кадр до критичного типу кадру; якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробляють інформацію трафіку для передачі; якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначають, чи є поточний кадр гарантованим для передачі; якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробляють нульову швидкість для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку; і передають результат вказаної обробки для передачі. Інший аспект винаходу, що розкривається тут, забезпечує спосіб для керування потужністю передач по бездротовому каналу, який включає етапи, на яких: приймають поточний кадр, причому згаданий кадр форматується у множину підсегментів; обробляють прийнятий кадр відповідно до протоколів фізичного рівня, причому згадана обробка включає визначення, чи був прийнятий кадр правильно прийнятий; визначають, чи є поточний прийнятий кадр кадром з нульовою швидкістю; і, якщо поточний прийнятий кадр визначається як кадр з нульовою швидкістю, не оновлюють алгоритм керування потужністю зовнішньої петлі за допомогою результату визначення того, чи правильно був прийнятий поточний прийнятий кадр. Ще один аспект винаходу, що розкривається тут, забезпечує пристрій для обробки інформації відповідно до множини швидкостей, причому згаданий пристрій містить: модуль систематичного гасіння, сконфігурований з можливістю: прийому поточного кадру, що містить інформацію трафіку; визначення, чи належить згаданий поточний кадр до критичного типу кадру; якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробки інформації трафіку для передачі; якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначення, чи є поточний кадр гарантованим для передачі; якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробки нульової швидкості для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку; причому згаданий пристрій додатково містить: передавач, сконфігурований з можливістю передачі результату вказаної обробки для передачі. Ще один аспект винаходу, що розкривається тут, забезпечує пристрій для керування потужністю передач по бездротовому каналу, причому згаданий пристрій містить: приймач, сконфігурований з можливістю прийому поточного кадру, причому згаданий кадр форматується у множину підсегментів; процесор, сконфігурований з можливістю: обробки прийнятого кадру відповідно до протоколів фізичного рівня; визначення, чи був прийнятий кадр правильно прийнятий; визначення, чи є поточний прийнятий кадр кадром з нульовою швидкістю; і, якщо поточний прийнятий кадр визначається як кадр з нульовою швидкістю, неоновлення алгоритму керування потужністю зовнішньої петлі за допомогою результату визначення того, чи правильно був прийнятий поточний прийнятий кадр. Ще один аспект винаходу, що розкривається тут, забезпечує пристрій для обробки інформації відповідно до множини швидкостей, причому згаданий пристрій містить: засіб систематичного гасіння для обробки поточного кадру, що містить інформацію трафіку для передачі; і передавач, сконфігурований з можливістю передачі результату вказаної обробки для передачі. Ще один аспект винаходу, що розкривається тут, забезпечує зчитуване комп'ютером середовище (носій інформації), що зберігає інструкції, спонукаючі комп'ютер обробляти інформацію відповідно до множини швидкостей, причому згадане середовище (носій інформації) додатково зберігає інструкції, спонукаючі комп'ютер: приймати поточний кадр, що містить інформацію трафіку; визначати, чи належить згаданий поточний кадр до критичного типу кадру; якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробляти інформацію трафіку для передачі; якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначати, чи є поточний кадр гарантованим для передачі; 2 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 і, якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробляти нульову швидкість для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку. Короткий опис креслень Фіг. 1 зображує бездротову систему зв'язку попереднього рівня техніки. Фіг. 2 зображує тракт передачі сигналів для голосу попереднього рівня техніки. Фіг. 3 зображує ілюстративний варіант здійснення тракту передачі сигналів для голосу відповідно до даного винаходу, що розкривається. Фіг. 4 зображує ілюстративний варіант здійснення алгоритму, який може застосовуватися модулем систематичного гасіння. Фіг. 5 і 5А зображують ілюстративні послідовності передачі кадру як оброблювані за допомогою вокодера і модуля систематичного гасіння. Фіг. 6 зображує ілюстративний варіант здійснення приймального алгоритму для обробки систематично погашених сигналів, згенерованих за допомогою тракту передачі голосових сигналів, такого як продемонстрований на фіг. 3. Фіг. 7 зображує альтернативний ілюстративний варіант здійснення тракту передачі сигналів для голосу відповідно до даного винаходу, що розкривається. Фіг. 8 зображує ілюстративний варіант здійснення алгоритму, який може застосовуватися модулем систематичного гасіння. Фіг. 9 і 9А зображують ілюстративні послідовності передачі кадру як оброблювані за допомогою вокодера і модуля систематичного гасіння. Фіг. 10 зображує ілюстративний варіант здійснення способу для систематичного гасіння відповідно до даного винаходу, що розкривається. Фіг. 11 зображує ілюстративний варіант здійснення схеми селектування пілот-сигналів відповідно до даного винаходу, що розкривається. Фіг. 12 зображує ілюстративний варіант здійснення схеми керування потужністю зменшеної швидкості для керування потужністю передач прямої лінії зв'язку (FL) відповідно до даного винаходу, що розкривається. Фіг. 13 зображує ілюстративний варіант здійснення схеми керування потужністю зменшеної швидкості для керування потужністю безперервних передач пілот-сигналів зворотної лінії зв'язку (RL) відповідно до даного винаходу, що розкривається. Фіг. 14 зображує ілюстративний варіант здійснення схеми керування потужністю зменшеної швидкості для керування потужністю передач селектованих пілот-сигналів зворотної лінії зв'язку (RL) відповідно до даного винаходу, що розкривається. Фіг. 15 зображує спосіб керування потужністю відповідно до даного винаходу, що розкривається. Фіг. 16 зображує схему обробки кадру з попереднього рівня техніки для обробки бітів інформації на передавачі в системі зв'язку. Фіг. 17 зображує часові діаграми, пов'язані з сигнальною схемою прямої лінії зв'язку з попереднього рівня техніки для cdma2000. Фіг. 18 зображує спосіб попереднього рівня техніки для відновлення розрахункових бітів інформації b' з прийнятих символів у. Фіг. 19 зображує ілюстративний варіант здійснення схеми для раннього припинення передач прямої лінії зв'язку для систем, працюючих згідно зі стандартом cdma2000. Фіг. 20 зображує ілюстративний варіант здійснення схеми декодування попідсегментно відповідно до даного винаходу, що розкривається. Фіг. 21 зображує здійснення тракту символів прямої лінії зв'язку з попереднього рівня техніки для радіоконфігурації 4 (RC4) згідно зі стандартом cdma2000, а також ілюстративний варіант здійснення тракту символів прямої лінії зв'язку відповідно до даного винаходу, що розкривається. Фіг. 22 зображує ілюстративний варіант здійснення сигнальної схеми, використовуваної для сигналізування повідомлення підтвердження ACK по зворотній лінії зв'язку для модулятора раннього припинення. Фіг. 23 зображує ілюстративний варіант здійснення схеми для раннього припинення передач зворотної лінії зв'язку для систем, працюючих згідно зі стандартом cdma2000. Фіг. 24 зображує здійснення тракту символів зворотної лінії зв'язку з попереднього рівня техніки, а також ілюстративний варіант здійснення тракту символів зворотної лінії зв'язку відповідно до даного винаходу, що розкривається. Фіг. 25 зображує ілюстративний варіант здійснення сигнальної схеми, використовуваної для сигналізування повідомлення підтвердження ACK по зворотній лінії зв'язку для раннього 3 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 припинення прямого основного каналу (F-FCH) і/або аж до двох прямих допоміжних каналів (FSCH1 і F-SCH2). Фіг. 26 зображує ілюстративний варіант здійснення способу відповідно до даного винаходу, що розкривається. Докладний опис Докладний опис, що викладається нижче в зв'язку з прикладеними кресленнями, призначений як опис ілюстративних варіантів здійснення даного винаходу і не призначений представляти тільки ці ілюстративні варіанти здійснення, в яких даний винахід може застосовуватися на практиці. Термін "ілюстративний", використовуваний протягом даного опису, означає "слугує як приклад, варіант або ілюстрація" і не повинен обов'язково інтерпретуватися як переважний або більш вигідний в порівнянні з іншими ілюстративними варіантами здійснення. Докладний опис включає конкретні деталі з метою забезпечення детального розуміння ілюстративних варіантів здійснення винаходу. Фахівцям в даній галузі техніки буде очевидно, що ілюстративні варіанти здійснення винаходу можуть на практиці застосовуватися без цих специфічних деталей. У деяких варіантах добре відомі структури і пристрої продемонстровані у формі структурної діаграми для уникнення ускладнення розуміння новизни ілюстративних варіантів здійснення, представлених в цьому документі. У даному описі і у формулі винаходу буде зрозуміло, що в ситуації, коли елемент розглядається як "сполучений з" або "приєднаний до" іншого елемента, він може бути або сполучений з або приєднаний до іншого елемента напряму, або можуть бути присутніми проміжні елементи. На протилежність цьому, в ситуації, коли елемент розглядається як "сполучуваний напряму з" або "приєднуваний напряму до" іншого елемента, в наявності немає яких-небудь проміжних елементів. Системи зв'язку можуть використовувати одиночну несучу частоту або множину несучих частот. Стосовно фіг. 1, в бездротовій стільниковій системі 100 зв'язку позиційні позначення від 102А до 102G стосуються стільників, позиційні позначення від 160А до 160G стосуються базових станцій, а позиційні позначення від 106А до 106G стосуються терміналів доступу (АТ). Канал зв'язку включає пряму лінію зв'язку (FL) (також відому як низхідна лінія зв'язку) для передач від мережі 160 доступу (AN) до термінала 106 доступу (AT) і зворотну лінію зв'язку (RL) (також відому як висхідна лінія зв'язку) для передач від AT 106 до AN 160. AT 106 також відомий як віддалена станція, мобільна станція або абонентська станція. Термінал 106 доступу (AT) може бути мобільним або стаціонарним. Кожна лінія зв'язку може інкорпорувати різну кількість несучих частот. Більше того, термінал 106 доступу може являти собою будь-який пристрій передачі даних, що здійснює зв'язок по бездротовому каналу або по дротовому каналу, наприклад, з використанням оптоволоконних або коаксіальних кабелів. Термінал 106 доступу може додатково являти собою будь-який з деякої кількості типів пристроїв, що включає, але не обмежується цим, PC карту, компактну флеш-карту, зовнішній або внутрішній модем або бездротовий або дротовий телефон. Сучасні системи зв'язку конфігуруються з можливістю надання множині користувачів доступу до загального середовища зв'язку. У галузі техніки відомі численні методи множинного доступу, такі як множинний доступ з часовим розділенням (TDMA), множинний доступ з частотним розділенням (FDMA), множинний доступ з просторовим розділенням, множинний доступ з розділенням по поляризації, множинний доступ з кодовим розділенням (CDMA) або інші схожі методи множинного доступу. Поняття множинного доступу являє собою методику призначення каналу, яка надає можливість множинного доступу користувачів до загальної лінії зв'язку. Призначення каналу можуть приймати різні форми залежно від специфічного методу множинного доступу. Як приклад, в системах FDMA, весь частотний спектр ділиться на деяку кількість менших підсмуг, і кожному користувачу виділяється його власна підсмуга для доступу до лінії зв'язку. У альтернативі, в системах TDMA, кожному користувачу виділяється весь частотний спектр протягом періодично повторюваних часових слотів. У системах CDMA кожний користувач одержує весь частотний спектр на весь час, але розрізнює свої передачі за допомогою використання коду. У той час як певні ілюстративні варіанти здійснення даного винаходу можуть описуватися нижче в цьому документі для роботи згідно зі стандартом cdma2000, звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що дані методи можуть легко бути застосовані до інших цифрових систем зв'язку. Наприклад, методи даного винаходу, що розкривається, можуть також бути застосовані до систем на основі стандарту бездротового зв’язку W-CDMA (або 3gpp) і/або яких-небудь інших стандартів зв'язку. Такі альтернативні ілюстративні варіанти здійснення передбачаються як такі, що входять в обсяг даного описуваного винаходу. 4 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2 зображує тракт 200 передачі сигналів для голосу попереднього рівня техніки. На фіг. 2, голосовий сигнал 200а вводиться у вокодер 210, який кодує мовний сигнал для передачі. Голосовий кадр 210а, що видається вокодером 210, може приймати одну з множини швидкостей залежно від мовного контенту голосового сигналу 200а в будь-який час. На фіг. 2, множина швидкостей включає повну швидкість (FR), напівшвидкість (HR), чвертьшвидкість (QR) і швидкість 1/8 (ER). Голосовий кадр 210а забезпечується на модуль 220 обробки на фізичному рівні, який підготовляє дані голосового кадру для передачі відповідно до протоколів фізичного рівня системи. Звичайному фахівцю в даній галузі техніки буде в повній мірі зрозуміло, що такі протоколи можуть включати, наприклад, кодування, повтор, виколювання, перемежовування і/або модулювання даних. Вихідні дані модуля 220 обробки на фізичному рівні забезпечуються на блок 230 TX для передачі. Блок 230 TX може виконувати радіочастотні (RF) операції, такі як перетворення сигналу з підвищенням на несучу частоту і посилення сигналу для передачі через антену (не показана). Загалом, швидкість голосового кадру 210а, вибирана вокодером 210 для кодування голосового сигналу 200а в будь-який час, може залежати від рівня мовної активності, що виявляється в голосовому сигналі 200а. Наприклад, повна швидкість (FR) може вибиратися для кадрів, протягом яких голосовий сигнал 200а містить активну мову, в той час як швидкість 1/8 (ER) може вибиратися для кадрів, протягом яких голосовий сигнал 200а містить мовчання. Протягом таких періодів мовчання, кадр ER може містити параметри, що характеризують "фоновий шум", пов'язаний з мовчанням. У той час як кадр ER містить суттєво меншу кількість бітів, ніж кадр FR, періоди мовчання можуть відбуватися досить часто протягом звичайної розмови, викликаючи тим самим необхідність наявності суттєвої ширини смуги селектування всієї передачі, відданої для передачі кадрів ER. Було б бажаним додаткове зменшення ширини смуги селектування передачі, що вимагається для передачі голосового сигналу 200а на приймач. Фіг. 3 зображує ілюстративний варіант здійснення тракту 300 передачі сигналів для голосу відповідно до даного винаходу, що розкривається. На фіг. 3, голосовий сигнал 200а вводиться у вокодер 310, який генерує голосовий кадр 310а для передачі. Згаданий голосовий кадр 310а може приймати одну з множини швидкостей, включаючи повну швидкість (FR), напівшвидкість (HR), чвертьшвидкість (QR), швидкість 1/8 (ER) і критичну швидкість 1/8 (ER-C). У ілюстративному варіанті здійснення, позначення кадру зі швидкістю 1/8 як "критичного" кадру зі швидкістю 1/8 може бути зроблене вокодером 310 для тих кадрів зі швидкістю 1/8, які містять параметри, відповідні, наприклад, зміні у виявленому фоновому шумі в інтервалі мовчання. Голосовий кадр 310а забезпечується на модуль 315 систематичного гасіння, який, в свою чергу, забезпечує оброблений голосовий кадр 315а на модуль 220 обробки на фізичному рівні. Як додатково описано нижче в цьому документі, модуль 315 систематичного гасіння сконфігурований з можливістю мінімізації бітової швидкості передачі вихідних даних 310а вокодера за допомогою вибіркового "гасіння" вихідних даних вокодера, тобто заміни певних кадрів вихідних даних 310а вокодера кадрами нульової швидкості (NR), що мають швидкість передачі даних меншу, ніж у кадру зі швидкістю 1/8. У ілюстративному варіанті здійснення, кадри NR можуть містити нульовий контент трафіку, тобто бітову швидкість трафіку, що дорівнює нулю бітів на секунду (біт/с). Фіг. 4 зображує ілюстративний варіант 400 здійснення алгоритму, який може застосовуватися модулем 315 систематичного гасіння. На етапі 410, модуль 315 систематичного гасіння приймає кадр 310а від вокодера 310. На етапі 420, кадр 310а оцінюється з метою визначення, чи є він кадром FR, HR, QR або ERC. Такі швидкості вважаються критичними для передачі і можуть також розглядатися як критичні типи кадру. Якщо кадр 310а містить одну з цих критичних швидкостей, тоді кадр 310а напряму забезпечується на модуль 220 обробки на фізичному рівні для передачі. Якщо ні, вважається, що кадр містить некритичну швидкість, і алгоритм переходить на етап 430. Потрібно зазначити, що ілюстративне позначення швидкостей FR, HR, QR або ER-C як "критичних" наводиться тільки в ілюстративних цілях і не призначене обмежувати обсяг даного винаходу, що розкривається, до тільки тих варіантів здійснення, в яких такі типи кадрів позначаються як критичні. У альтернативних ілюстративних варіантах здійснення, критичними для передачі за допомогою модуля систематичного гасіння можуть бути позначені інші набори типів кадрів. Такі альтернативні ілюстративні варіанти здійснення передбачаються як такі, що входять в обсяг даного описуваного винаходу. На етапі 430, алгоритм оцінює номер поточного кадру, призначеного до передачі, з метою визначення, чи є поточний кадр гарантованим для передачі. У ілюстративному варіанті здійснення, гарантована передача може включати передачу на ненульовій швидкості 5 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 (наприклад, не-NR). У ілюстративному варіанті здійснення, номер кадру може являти собою номер, призначуваний кожному кадру, який безперервно повторюється для кожного подальшого кадру. У продемонстрованому ілюстративному варіанті здійснення, номер поточного кадру FrameNumber додається до зміщення поточного кадру FrameOffset і результат (FrameNumber + FrameOffset) застосовується до операції по модулю (mod) з параметром N інтервалу негасіння. Якщо результат операції по модулю дорівнює нулю, алгоритм переходить до етапу 440. У іншому випадку, алгоритм переходить до етапу 450. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що для специфікації того, які кадри повинні бути гарантовані для передачі, легко можуть застосовуватися методи, відмінні від специфічної оцінки, продемонстрованої на етапі 430. Такі альтернативні методи можуть використовувати, наприклад, параметри, відмінні від числа поточного кадру або зміщення поточного кадру, або операції, відмінні від зображеної операції по модулю. На етапі 450, модуль 315 систематичного гасіння забезпечує кадр нульової швидкості (NR) на модуль 220 обробки на фізичному рівні для передачі. У ілюстративному варіанті здійснення, кадр нульової швидкості має швидкість передачі даних трафіку, що дорівнює 0 біт/с (бітів на секунду), і, таким чином, споживає мінімальну сигнальну ширину смуги селектування. Після передачі кадру нульової швидкості, алгоритм повертається на етап 410 з метою прийому наступного голосового кадру 310а від вокодера 310. На основі наведеного вище опису, звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що інтервал негасіння N керує тим, наскільки часто передаються некритичні кадри, при величині N=1, відповідній передачі всіх некритичних кадрів, і великих значеннях N, відповідних менш частим передачам некритичних кадрів. У ілюстративному варіанті здійснення, N може приймати значення 1, 4 заочно, 8 або інші зарезервовані значення, що специфікуються, наприклад, за допомогою зовнішньої сигналізації (не показана). Фіг. 5 і 5А зображують ілюстративні послідовності, відповідно, 310а* і 315а* передачі кадру як оброблювані за допомогою вокодера 310 і модуля 315 систематичного гасіння. На фіг. 5, послідовність 310а* кадрів включає кадри швидкості 1/8, позначені "ER", і критичні кадри швидкості 1/8, позначені "ER-C". Така послідовність кадрів може виникати протягом голосової розмови, наприклад, при періоді мовчання від однієї зі сторін учасників розмови. На фіг. 5А, послідовність 315а* передачі кадрів відповідає результату застосування алгоритму вибіркового гасіння, такого як алгоритм 400 для послідовності 310а* передачі, в якій використовується інтервал негасіння N=4. На фіг. 5А, послідовність 315а* кадрів включає кадри швидкості 1/8 ER і кадри нульової швидкості NR. Кадр № 0 передається прямо так, як прийнятий від вокодера 310, тобто як кадр ER. Кадри № 1 і № 3 передаються як кадри NR відповідно до інтервалу негасіння N=4. Кадр № 2, позначений вокодером як критичний кадр швидкості 1/8 ER-C, передається як кадр ER. Кадри з № 4 по № 13 обробляються схожим чином, як продемонстровано. Потрібно зазначити, що на фіг. 5А відмічені кадри, відповідні значенню (номер кадру + зміщення кадру по модулю N) = 0. Фіг. 6 зображує ілюстративний варіант здійснення приймального алгоритму 600 для обробки сигналів, згенерованих за допомогою сигнального тракту передачі голосу, що використовує модуль систематичного гасіння, такий як модуль 315, продемонстрований на фіг. 3. На фіг. 6, на етапі 610, сигнал, що передається, приймається (RX) і обробляється з використанням, наприклад, операцій, доповнюючих операції 230 TX, такі як продемонстровані на фіг. 3. Такі операції RX можуть включати, наприклад, посилення RF, частотне перетворення з пониженням, фільтрацію і так далі. На етапі 620, виконується обробка прийому (RX) на фізичному рівні з використанням, наприклад, операцій, доповнюючих операції 220 TX, продемонстровані на фіг. 3. Така обробка прийому на фізичному рівні може включати, наприклад, декодування, зворотне перемежовування, об'єднання символів і так далі. На етапі 630, алгоритм 600 оцінює, чи є поточний прийнятий кадр кадром NR. Якщо так, алгоритм повертається до етапу 610 для початку прийому наступного кадру, оскільки для кадру NR в наявності немає яких-небудь даних трафіку для обробки. Якщо ні, алгоритм переходить на етап 640. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що для оцінки того, чи є поточний прийнятий кадр кадром NR, можуть бути використані різні методи. У ілюстративному варіанті здійснення, з метою виявлення енергії на ділянці трафіку прийнятого кадру, може бути використаний алгоритм оцінки енергії. Наприклад, енергія, відповідна ділянці трафіку прийнятого кадру, може вимірюватися і порівнюватися з відповідним масштабованим пороговим значенням енергії. Якщо виміряна енергія є меншою, ніж порогове значення, тоді може бути оголошений кадр NR, оскільки, в ілюстративному варіанті здійснення, на ділянці трафіку кадру 6 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 NR для передачі за допомогою передавача не очікується ніякого сигналу. Такі алгоритми оцінки енергії можуть також використовувати знання алгоритму систематичного гасіння і інтервалу негасіння N, використовуваних передавачем для додаткової допомоги у виявленні кадрів NR. Потрібно зазначити, що попередній опис можливих алгоритмів виявлення NR наводиться тільки в ілюстративних цілях і не призначений обмежувати обсяг даного винаходу, що розкривається, до будь-яких конкретних алгоритмів виявлення NR. На етапі 640, з метою оновлення алгоритму керування потужністю зовнішньої петлі (OLPC) на приймачі може бути використаний параметр прийнятого кадру не-NR. У ілюстративному варіанті здійснення, параметр прийнятого кадру не-NR може включати, наприклад, результат того, чи пройшов індикатор якості кадру (FQI), такий як CRC для прийнятого кадру, перевірку на якість. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що алгоритм OLPC може використовуватися, наприклад, з метою обчислення відповідного заданого значення відношення сигнал-перешкода (SIR) для прийнятих кадрів, яке може використовуватися з метою проведення між передавачем і приймачем механізму зворотного зв'язку керування потужністю для голосових кадрів, що передаються. За допомогою виключення результатів перевірки на якість, одержаних від кадрів NR, алгоритм OLPC може бути правильно оновлений з використанням, наприклад, тільки кадрів, що мають суттєву для ділянки трафіку передану енергію. На етапі 650, голосовий кадр може декодуватися в голосовий вихід 650а, і алгоритм 600 повертається на етап 610 з метою прийому наступного кадру. Фіг. 7 зображує альтернативний ілюстративний варіант здійснення тракту 700 передачі сигналів для голосу відповідно до даного винаходу, що розкривається. На фіг. 7, голосовий сигнал 200а вводиться у вокодер 710, який генерує голосовий кадр 710а для передачі. Згаданий голосовий кадр 710а може приймати одну з множини швидкостей, включаючи повну швидкість (FR), напівшвидкість (HR), чвертьшвидкість (QR), швидкість 1/8 (ER) і нульову швидкість вокодера (VNR). Кадр VNR, також відомий як кадр вокодера з нульовою швидкістю або порожній кадр вокодера, генерується за допомогою вокодера 710 в ситуації, коли в наявності немає якої-небудь новій інформації для відправлення за допомогою вокодера. У ілюстративному варіанті здійснення, кадр VNR може просто являти собою порожній кадр, що містить нульову кількість даних. Голосовий кадр 710а забезпечується на модуль 715 систематичного гасіння, який, в свою чергу, забезпечує оброблений голосовий кадр 715а на модуль 220 обробки на фізичному рівні. Як додатково описано нижче в цьому документі, модуль 715 систематичного гасіння сконфігурований з можливістю мінімізації бітової швидкості передачі вихідних даних 710а вокодера за допомогою вибіркової заміни певних кадрів вихідних даних 710а вокодера кадрами нульової швидкості (NR) або індикатора нульової швидкості (NRID), що мають малий або нульовий контент даних. Фіг. 8 зображує ілюстративний варіант 800 здійснення алгоритму, який може застосовуватися модулем 715 систематичного гасіння. На етапі 810, модуль 715 систематичного гасіння приймає кадр 710а від вокодера 710. На етапі 820, кадр 710а оцінюється з метою визначення, чи є він кадром FR, HR, QR або ER. Такі швидкості вважаються критичними для передачі. Якщо кадр 710а містить одну з цих критичних швидкостей, тоді кадр 710а забезпечується на модуль 220 обробки на фізичному рівні для передачі на етапі 840. Якщо ні, вважається, що кадр містить некритичну швидкість, і алгоритм переходить на етап 830. На етапі 830, алгоритм оцінює номер поточного кадру передачі з метою визначення, чи потрібно проводити ненульову передачу. У демонстрованому ілюстративному варіанті здійснення, номер поточного кадру FrameNumber додається до зміщення поточного кадру FrameOffset і результат (FrameNumber + FrameOffset) застосовується до операції по модулю (mod) з параметром N інтервалу негасіння. Якщо результат операції по модулю дорівнює нулю, алгоритм переходить до етапу 835. У іншому випадку, алгоритм переходить до етапу 850. На етапі 835, може передаватися кадр індикатора нульової швидкості (NRID). Такий кадр може відповідати попередньо заданому кадру або індикатору, який розпізнається приймачем як такий, що містить нульову кількість нової інформації, також розглядається як кадр, що містить нульову кількість даних трафіку. Нульова кількість даних трафіку може містити схему бітів, яку приймальний вокодер не використовує, і, таким чином, нульові дані трафіку будуть забраковані приймальним вокодером. У одному аспекті, наприклад, попередньо заданий нульовий кадр або індикатор можуть являти собою відомий кадр швидкістю 1,8 кілобіт/с, що має нульові дані трафіку. У іншому аспекті, наприклад, попередньо заданий нульовий кадр або індикатор можуть 7 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 повторювати останній переданий кадр швидкістю 1,8 кілобіт/с, позначаючи тим самим нульові дані трафіку. На етапі 850, модуль 715 систематичного гасіння забезпечує кадр нульової швидкості (NR) на модуль 220 обробки на фізичному рівні для передачі. У ілюстративному варіанті здійснення, кадр нульової швидкості містить нульову кількість бітів трафіку і, таким чином, споживає мінімальну сигнальну ширину смуги селектування. Після передачі кадру нульової швидкості, алгоритм повертається на етап 810 з метою прийому наступного голосового кадру 710а від вокодера 710. Фіг. 9 і 9А зображують ілюстративні послідовності, відповідно, 710а* і 715а* передачі кадру як оброблювані за допомогою вокодера 710 і модуля 715 систематичного гасіння. На фіг. 9, послідовність 710а* кадрів включає кадри швидкості 1/8, позначені "ER", і кадри нульової швидкості вокодера, позначені "VNR", генеровані за допомогою вокодера 710. На фіг. 9А, послідовність 715а* передачі кадрів відповідає результату застосування алгоритму вибіркового гасіння, такого як алгоритм 800 для послідовності 710а* передачі, в якій використовується інтервал негасіння N=4. На фіг. 9А, послідовність 715а* кадрів включає кадри швидкості 1/8 ER і кадри нульової швидкості NR. Кадр № 0 передається прямо так, як прийнятий від вокодера 710, тобто як кадр ER. Кадри від № 1 до № 3 передаються як кадри NR, а кадр № 4 передається як кадр NRID відповідно до інтервалу негасіння N=4. Потрібно зазначити, що кадр NRID передається з метою гарантування періодичної передачі кадру ненульової швидкості, як описано з посиланням на алгоритм 800. Обробка кадрів з № 5 по № 13 може легко бути зрозумілою для звичайного фахівця в даній галузі техніки в світлі попереднього опису. Фіг. 10 зображує ілюстративний варіант здійснення способу 1000 для систематичного гасіння відповідно до даного винаходу, що розкривається. Потрібно зазначити, що спосіб 1000 демонструється тільки в ілюстративних цілях і не призначений обмежувати обсяг даного винаходу, що розкривається, до будь-якого демонстрованого способу. На фіг. 10, на етапі 1010, може бути зроблене визначення стосовно існування нової інформації трафіку, причому згадана нова інформація трафіку повинна бути включена в кадр для передачі по бездротовій лінії зв'язку. На етапі 1020, блок прийняття рішення визначає результат визначення на етапі 1010. На етапі 1030, у випадку, якщо нова інформація трафіку існує, до кадру може бути додана ділянка трафіку, що містить дані, які представляють нову інформацію трафіку. На етапі 1040, у випадку, якщо не існує ніякої нової інформації трафіку, тоді не передається ніякого нового кадру, якщо тільки відповідний кадр не відповідає кадру, гарантованому для передачі. У цьому випадку, генерується гарантований для передачі кадр, що включає нульові дані трафіку, які розпізнаються приймальним вокодером як нульова швидкість передачі даних. Фіг. 11 зображує ілюстративний варіант здійснення схеми селектування пілот-сигналів для ідентифікації передач кадрів нульової швидкості відповідно до даного винаходу, що розкривається. Потрібно зазначити, що схема селектування пілот-сигналів наводиться тільки в ілюстративних цілях і не призначена обмежувати обсяг даного винаходу, що розкривається, до систем, в яких передача кадрів нульової швидкості обов'язково супроводжується передачею стробованих пілот-сигналів. На фіг. 11, ділянка 1110 трафіку передачі TX продемонстрована разом з ділянкою 1120 пілот-сигналів. Видно, що ділянка 1120 пілот-сигналів має відмінну схему під час передачі кадру нульової швидкості, ніж під час передачі кадру ненульової швидкості. Наприклад, як продемонстровано на фіг. 11, схема селектування пілот-сигналів для нульового кадру може відповідати двом підсегментам або PCG, в яких пілот-сигнал є ввімкненим (позначено "Р" на фіг. 11), перемежовуючись з двома підсегментами або PCG, в яких пілот-сигнал є вимкненим. Використання відмінної схеми селектування пілот-сигналів протягом передач нульового кадру може додатково допомагати приймачу у визначенні, чи є кадр, що приймається на даний час, нульовим кадром. Це може бути використано, наприклад, протягом етапу 630 визначення нульової швидкості на фіг. 6. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє в світлі даного винаходу, що розкривається, що з метою сигналізації наявності нульових кадрів легко можуть бути одержані альтернативні схеми селектування пілот-сигналів. Наприклад, схема селектування пілотсигналів може включати передачі пілот-сигналів на кожний другий підсегмент або PCG, або використовуючи яку-небудь іншу схему. Такі альтернативні методи передбачаються як такі, що входять в обсяг даного описуваного винаходу. У іншому аспекті даного винаходу, що розкривається, з метою додаткового зменшення передач сигналів системи, може бути зменшена швидкість керування потужністю прямої лінії 8 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язку і/або зворотної лінії зв'язку системи. У ілюстративному варіанті здійснення, мобільна станція може зменшувати кількість команд керування потужністю прямої лінії зв'язку тільки протягом PCG, відповідних стробованим передачам пілот-сигналів зворотної лінії зв'язку, навіть в кадрах, коли ділянка пілот-сигналів зворотної лінії зв'язку є безперервною (тобто нестробованою). У іншому ілюстративному варіанті здійснення, базова станція може передавати команди керування потужністю зворотної лінії зв'язку на зменшеній швидкості, такій як в кожній другій групі керування потужністю. Додатково, мобільна станція, що приймає ці команди керування потужністю зворотної лінії зв'язку, може застосовувати кожну з них для керування передачами ненульових кадрів. Для нульових кадрів, може бути використана зменшена кількість (наприклад, менше ніж у всіх)прийнятих від базової станції команд керування потужністю з метою керування передачами мобільною станцією нульових кадрів, як в ситуації, коли ділянка пілот-сигналів зворотної лінії зв'язку селектується, як описано вище. Ці ілюстративні методи керування потужністю далі додатково описуються з посиланням на фіг. 1214. Фіг. 12 зображує ілюстративний варіант 1200 здійснення схеми керування потужністю зменшеної швидкості для керування потужністю передач прямої лінії зв'язку (FL) відповідно до даного винаходу, що розкривається. На фіг. 12, передачі 1210 базової станції (TX БС) продемонстровані спільно з передачами 1220 мобільної станції (TX МС). PCG, які містять команди керування потужністю (PC) прямої лінії зв'язку (FL), що відправляються мобільною станцією, продемонстровані як заштриховані PCG в передачах 1220. Стрілка праворуч вгору виходить з кожної заштрихованої PCG і вказує на PCG прямої лінії зв'язку, що передається базовою станцією, яка застосовує прийняті команди PC FL. Наприклад, команда PC FL, відправлена мобільною станцією в PCG RL № 3, застосовується базовою станцією в передачі PCG FL № 4 і так далі. Потрібно зазначити, що на фіг. 12, заштриховані PCG в передачах 1220 відповідають PCG RL, в яких пілот-сигнал передач TX RL є ввімкненим, згідно зі схемою 1100 стробованих пілотсигналів, продемонстрованою на фіг. 11. У той же час, мобільна станція тільки відправляє команди PC FL в PCG RL, відповідні заштрихованим PCG, як продемонстровано в передачах 1220. Мобільна станція не відправляє команди PC FL в незаштриховані PCG RL. Команди PC FL, таким чином, передаються тільки в тих PCG RL, які також передаються протягом схеми стробованих пілот-сигналів, незалежно від того, використовується чи ні схема стробованих пілот-сигналів для конкретного кадру (наприклад, є конкретний кадр кадром нульової швидкості чи ні). Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що це може зменшити складність обробки PC FL, одночасно зменшуючи також загальну швидкість PC FL. Фіг. 13 зображує ілюстративний варіант 1300 здійснення схеми керування потужністю зменшеної швидкості для керування потужністю безперервних передач пілот-сигналів зворотної лінії зв'язку (RL) відповідно до даного винаходу, що розкривається. На фіг. 13, PCG, що містять команди керування потужністю (PC) зворотної лінії зв'язку (RL), які відправляються мобільною станцією, продемонстровані як заштриховані PCG в передачах 1310. Стрілка праворуч вниз виходить з кожної заштрихованої PCG і вказує на PCG зворотній лінії зв'язку, що передається мобільною станцією, яка застосовує відповідні прийняті команди PC RL. Наприклад, команда PC RL, відправлена базовою станцією в PCG FL № 3, застосовується мобільною станцією в передачі PCG RL № 4 і так далі. На фіг. 13, базова станція тільки відправляє команди PC RL в PCG FL, відповідні заштрихованим PCG, як продемонстровано в передачах 1310. Базова станція не відправляє команди PC RL в незаштриховані PCG. Фіг. 14 зображує ілюстративний варіант 1400 здійснення схеми керування потужністю зменшеної швидкості для керування потужністю передач селектованих пілот-сигналів зворотної лінії зв'язку (RL) відповідно до даного винаходу, що розкривається. На фіг. 14, PCG, що містять команди керування потужністю (PC) зворотної лінії зв'язку (RL), які відправляються базовою станцією, знову продемонстровані як заштриховані PCG в передачах 1410. Суцільна стрілка праворуч вниз виходить із заштрихованої PCG і вказує на PCG зворотній лінії зв'язку, що передається мобільною станцією, яка застосовує відповідні прийняті команди PC RL. З іншого боку, пунктирна стрілка, що виходить із заштрихованої PCG, означає команду PC RL, що передається базовою станцією, яка не застосовується МС, до відповідної PCG RL, на який вказує стрілка. Базова станція тільки відправляє команди PC RL в PCG FL, відповідні заштрихованим PCG. Базова станція не відправляє команди PC RL в незаштриховані PCG. Наприклад, команда PC RL, відправлена базовою станцією в PCG FL № 1, застосовується мобільною станцією в передачі PCG RL № 3 і так далі. З іншого боку, команда PC RL, 9 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 відправлена базовою станцією в PCG FL № 2, не застосовується мобільною станцією в передачі PCG RL № 4. Замість цього, в ілюстративному варіанті здійснення, мобільна станція може підтримувати той же рівень потужності, що і використаний для попередньої PCG, наприклад PCG RL № 3 в описаному прикладі. У одному аспекті даного винаходу, що розкривається, це може бути зроблене з метою спрощення обробки мобільною станцією команд PC RL. Фіг. 15 зображує спосіб 1500 керування потужністю відповідно до даного винаходу, що розкривається. Потрібно зазначити, що згаданий спосіб 1500 демонструється тільки в ілюстративних цілях і не призначений обмежувати обсяг даного винаходу, що розкривається. На етапі 1510, приймається поточний кадр, причому згаданий кадр форматується у множину підсегментів. На етапі 1520, прийнятий кадр обробляється відповідно до протоколів фізичного рівня. На етапі 1530, приймається команда керування потужністю, прийнята в підсегменті, призначеному для передачі відповідно до першої схеми стробованих пілот-сигналів. На етапі 1540, потужність передачі підсегмента TX, що іде за призначеним підсегментом, регулюється відповідно до прийнятої команди керування потужністю, причому підсегмент ТХ передається згідно з другою схемою стробованих пілот-сигналів. Відповідно до іншого аспекту даного винаходу, що розкривається, забезпечуються методи для раннього припинення передач прямої лінії зв'язку і/або зворотної лінії зв'язку в бездротовій системі зв'язку з метою зберігання потужності і збільшення пропускної здатності. Фіг. 16 зображує схему обробки кадру з попереднього рівня техніки для обробки бітів 1600b інформації на передавачі в системі зв'язку. У певних ілюстративних варіантах здійснення, демонстрована схема обробки кадру може бути використана в передачах прямої лінії зв'язку або зворотної лінії зв'язку бездротової системи зв'язку. Фіг. 16А зображує статус даних, оброблюваних за допомогою операцій, що ілюструються на фіг. 16. Потрібно зазначити, що схема обробки кадру демонструється тільки в ілюстративних цілях і не призначена обмежувати обсяг даного винаходу, що розкривається, до будь-якої демонстрованої схеми обробки. Альтернативні ілюстративні варіанти здійснення даного винаходу, що розкривається, можуть приймати альтернативні схеми обробки кадру, які можуть, наприклад, міняти черговість етапів схеми, демонстрованої на фіг. 16, і/або додавати етапи до або видаляти етапи з демонстрованої схеми. Такі альтернативні ілюстративні варіанти здійснення передбачаються як такі, що входять в обсяг даного описуваного винаходу. На фіг. 16, джерело інформації генерує біти 1600b інформації з вибраною швидкістю R. Кількість бітів 1600b інформації, генерованих на кадр, може залежати від вибраної швидкості R. Наприклад, в системі cdma2000, можуть мати місце 172 біти інформації на кадр в 20 мілісекунд ("повна швидкість"), 80 бітів на кадр ("напівшвидкість"), 40 бітів на кадр ("чвертьшвидкість") або 16 бітів на кадр ("швидкість 1/8"). Біти 1600b інформації для кадру в сукупності позначаються за допомогою змінної b на фіг. 16А. На етапі 1600, для кадру може генеруватися і додаватися до бітів 1600b інформації індикатор якості кадру (FQI). Наприклад, FQI може являти собою контроль циклічної надмірності (CRC), відомий звичайному фахівцю в даній галузі техніки. Сигнал 1600а являє собою комбінацію бітів 1600b інформації і FQI, як також проілюстровано на фіг. 16А. На етапі 1610, до сигналу 1600а можуть додаватися кодові кінцеві біти. Наприклад, кодові кінцеві біти можуть являти собою фіксовану кількість кінцевих бітів з нульовим значенням для використання спільно зі згортковим кодером. Сигнал 1610а являє собою комбінацію сигналу 1600а з кодовими кінцевими бітами, як також проілюстровано на фіг. 16А. На етапі 1620, сигнал 1610а кодується і повторюється (або виколюється). Як описано раніше, кодування може включати згорткове кодування або турбокодування, і повтор може служити для додаткового збільшення (або зменшення, у випадку виколювання) енергії, що передається, пов'язаної з кожним символом. Потрібно зазначити, що кодування може використовувати інші методи, відомі звичайному фахівцю в даній галузі техніки, такі як блокове кодування або інші типи кодування, і не потребує того, щоб бути обмеженим до кодування, явно описаного в даному винаході, що розкривається. Сигнал 1620а являє собою кодований і повторюваний (або виколотий) варіант сигналу 1610а, як також проілюстровано на фіг. 16А. На етапі 1630, сигнал 1620а перемежовується, наприклад, з метою поліпшення рознесення кодованих символів відносно вибраної величини сигналу. У ілюстративному варіанті здійснення, символи можуть перемежовуватися в динаміці за часом. Сигнал 1630а являє собою перемежований сигнал 1620а, як також проілюстровано на фіг. 16А. На етапі 1640, перемежовані символи сигналу 1630а перетворюються в попередньо заданий формат кадру, як також проілюстровано на фіг. 16А. Формат кадру може специфікувати кадр як 10 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 такий, що складається з множини підсегментів. У ілюстративному варіанті здійснення, підсегменти можуть являти собою будь-які ділянки кадру, суміжні за заданою величиною, наприклад за часом, частотою, кодом або якою-небудь іншою величиною. Кадр може бути складений з фіксованої множини таких підсегментів, причому кожний підсегмент містить ділянку загальної кількості символів, призначених для кадру. Наприклад, в ілюстративному варіанті здійснення згідно зі стандартом W-CDMA, підсегмент може визначатися як слот. У ілюстративному варіанті здійснення згідно зі стандартом cdma2000, підсегмент може визначатися як група керування потужністю (PCG). У певних ілюстративних варіантах здійснення, перемежовані символи можуть перетворюватися за часом, частотою, кодом або будь-якими іншими величинами, використовуваними для передачі сигналів. Більше того, формат кадру може також специфікувати включення, наприклад, керуючих символів (не показані) разом з перемежованими символами сигналу 1630а. Такі керуючі символи можуть включати, наприклад, символи керування потужністю, символи інформації формату кадру і так далі. Сигнал 1640а являє собою вихідні дані етапу 1640 перетворення символ-кадр, як також проілюстровано на фіг. 16А. На етапі 1650, сигнал 1640а модулюється, наприклад, на одну або більше форм хвильових коливань несучої. У певних ілюстративних варіантах здійснення, модуляція може використовувати, наприклад, QAM (квадратурну амплітудну модуляцію), QPSK (квадратурну фазову модуляцію зі зсувом) і так далі. Сигнал 1650а являє собою модульований варіант сигналу 1640а, як також проілюстровано на фіг. 16А. Сигнал 1650а додатково позначається за допомогою змінної х на фіг. 16А. На етапі 1660, модульований сигнал 1650а додатково обробляється, передається в ефірі і приймається за допомогою приймача. Етап 1660 генерує прийняті символи 1700а, додатково позначені за допомогою змінної у на фіг. 16А. Потрібно зазначити, що звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що методи для обробки сигналу 1650а для передачі і ефірного прийому є добре відомими і додатково не розкриваються в цьому документі. Символи, що містяться в у, можуть додатково оброблятися, як описано нижче в цьому документі. Фіг. 17 зображує часові діаграми, пов'язані з сигнальною схемою прямої лінії зв'язку для cdma2000 з попереднього рівня техніки. На фіг. 17, базова станція (БС) передає на 1700 послідовність кадрів по прямому основному каналу (F-FCH TX) на мобільну станцію (МС). У демонстрованому ілюстративному варіанті здійснення, підсегменти відповідають групам керування потужністю (PCG), шістнадцять (пронумеровані від 0 до 15) з яких складають кожний кадр. Після передачі всіх шістнадцяти PCG, відповідних першому кадру, Кадру ТХ № 0, БС починає передачу наступного кадру, Кадру ТХ № 1. У ілюстративному варіанті здійснення, дані, що передаються, можуть оброблятися, як раніше описано в цьому документі з посиланням на фіг. 16 і фіг. 16А. Зі сторони МС, МС приймає на 1710 PCG, що передаються. Після прийому останньої PCG (тобто PCG № 15) Кадру RX № 0, відповідного Кадру ТХ № 0, МС починає декодування Кадру RX № 0, використовуючи всі прийняті PCG. Після цього декодована інформація є доступною протягом часу декодування TD. У ілюстративному варіанті здійснення, декодування може виконуватися так, як описано нижче в цьому документі з посиланням на фіг. 18. Потрібно зазначити, що, в той час як МС декодує Кадр ТХ № 0, одночасно приймаються PCG Кадру ТХ № 1. Фіг. 18 зображує спосіб 1800 попереднього рівня техніки для відновлення розрахункових бітів інформації b' з прийнятих символів у. На етапі 1805, приймаються символи у або 1700а для всього кадру. На етапі 1810, символи у або 1700а демодулюються, синтаксично розбираються і зворотно перемежовуються з метою вироблення символів y', також позначуваних як сигнал 1810а. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що операції, виконувані на етапі 1810, можуть відповідати зворотним від операцій, виконуваних на передавачі, як продемонстровано, наприклад, на фіг. 16. На етапі 1820, символи y' декодуються і комбінуються, з урахуванням знання про швидкість R. В одному здійсненні, швидкість R може означати, скільки бітів присутньо в кадрі, що приймається, і може використовуватися, наприклад, декодером для визначення, в якій точці в символьній послідовності, що приймається, припиняти декодування і/або видаляти кінцеві біти з декодованої послідовності. На етапі 1820, кінцеві біти декодованої послідовності, наприклад такої, як представлена на етапі 1610 за фіг. 16, можуть також видалятися. Результат етапу 1820 являє собою вихідний сигнал 1820а. 11 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 На етапі 1830, FQI, наприклад такий, як представлений на етапі 1600 за фіг. 16, перевіряється і також видаляється з бітів інформації. У одному здійсненні, результат перевірки FQI може означати декодування як або вдале, або невдале. Етап 1830 генерує відновлені біти інформації, позначувані b', разом з результатом FQI, який може означати або успіх, або неуспіх. На етапі 1840, спосіб може перейти до наступного кадру і повторювати етапи, описані вище, для наступного кадру. Відповідно до даного винаходу, що розкривається, методи раннього декодування і припинення передачі кадру, як описано нижче в цьому документі, можуть надавати всій системі 100 зв'язку можливість працювати більш дієво і економити потужність передачі, збільшуючи тим самим стільникову пропускну здатність. Фіг. 19 зображує ілюстративний варіант здійснення схеми для раннього припинення передач прямої лінії зв'язку для систем, працюючих згідно зі стандартом cdma2000. Потрібно зазначити, що згаданий ілюстративний варіант здійснення продемонстрований тільки в ілюстративних цілях і не призначений обмежувати обсяг даного винаходу, що розкривається, до систем на основі cdma2000. Звичайний фахівець в даній галузі техніки також в повній мірі зрозуміє, що специфічні PCG і номери кадрів, на які робиться посилання в цьому документі, наводяться тільки в ілюстративних цілях і не призначені обмежувати обсяг даного винаходу, що розкривається. На фіг. 19, базова станція (БС) передає на 1900 послідовність кадрів на мобільну станцію (МС). У ілюстративному варіанті здійснення, передачі можуть виконуватися по прямому основному каналу (F-FCH TX). Як описано раніше (вище) в цьому документі, кожний підсегмент, продемонстрований на фіг. 19, може відповідати групі керування потужністю (PCG) в cdma2000. БС починає передачу з PCG № 0 Кадру ТХ № 0 і безперервно передає PCG доти, поки від МС не приймається сигнал 1945 ACK після PCG № 8. Сигнал ACK передається МС з метою сигналізування на БС, що МС вже вдало декодувала весь Кадр ТХ № 0 на основі вже прийнятих PCG. Після прийому ACK 1945, БС припиняє передачу PCG, відповідних Кадру ТХ № 0, і чекає початку наступного кадру, Кадру ТХ № 1, перш ніж передавати PCG для нового кадру, Кадру ТХ № 1. Потрібно зазначити, що протягом обмеженого періоду часу, пов'язаного з прийомом і обробкою сигналу 1945 ACK, БС, можливо, вже почала передачу PCG № 9 Кадру ТХ № 0. Позиційні позначення з 1910 по 1940 ілюструють розподіл у часі дій, що робляться МС з метою генерування сигналу 1945 ACK, що відправляється на БС, який надає можливість раннього припинення БС передач кадрів ТХ. На етапі 1910, МС приймає PCG для Кадру ТХ № 0 і Кадру ТХ № 1 як Кадр RX № 0 і Кадр RX № 1, відповідно. На етапі 1920, МС робить спроби декодувати Кадр RX № 0, по мірі прийому кожної PCG Кадру RX № 0, не очікуючи всіх шістнадцяти PCG, призначених для прийому Кадру RX № 0. У ілюстративному варіанті здійснення, з метою виконання такого декодування на основі декодування по кожної PCG, МС може використовувати алгоритм декодування попідсегментно, такий як алгоритм 2000, описаний нижче в цьому документі з посиланням на фіг. 20. На етапі 1925, після прийому PCG № 7, МС успішно декодує Кадр RX № 0, як визначається, наприклад, за допомогою перевірки CRC, пов'язаного з прийнятими бітами. МС оголошує декодування успішним і переходить до передачі 1930 ACK. На етапі 1930, після оголошення декодування успішним на етапі 1925, МС передає сигнал 1945 ACK МС на БС протягом ділянки передачі, пов'язаної з PCG № 8 зворотної лінії зв'язку. У ілюстративному варіанті здійснення, МС може просто передавати сигнал ACK протягом PCG, що іде відразу за, або в будь-якій PCG, що іде за PCG, в якій декодування визначається як успішне. У альтернативному ілюстративному варіанті здійснення, такому як продемонстрований на фіг. 19, розподіл у часі передачі сигналу 1945 ACK може керуватися за допомогою маски 1940 ACK. Маска ACK діє з метою специфікувати, коли сигнал ACK може або не може передаватися. Забезпечення такої маски ACK може обмежувати пропускну здатність лінії зв'язку, використовувану при відправленні повідомлень підтвердження. На фіг. 19, маска 1940 ACK характеризується за допомогою часових інтервалів, позначених "1", протягом яких дозволяється передача ACK по зворотній лінії зв'язку. Передачі ACK не дозволяються протягом часових інтервалів, позначених "0". У ілюстративному варіанті здійснення, за допомогою обмеження передач ACK до тільки часових інтервалів після порогового значення PCG, маска ACK може забезпечувати те, що декодування робиться тільки тоді, коли вже була оброблена суттєва ділянка кадру, що приймається. Відповідно до даного винаходу, що розкривається, МС може передавати повідомлення ACK в наступний часовий період, позначений маскою ACK як "1", який відразу іде за успішним декодуванням. 12 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 Потрібно зазначити, що конкретні конфігурації маски ACK, демонстровані в цьому документі, наводяться тільки в ілюстративних цілях і не призначені обмежувати обсяг даного винаходу, що розкривається, до будь-якої продемонстрованої маски ACK. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що альтернативні конфігурації маски ACK можуть легко бути забезпечені з метою надання можливості передачі ACK протягом ділянок підсегментів або PCG, відмінних від тих, які продемонстровані. Такі альтернативні ілюстративні варіанти здійснення передбачаються як такі, що входять в обсяг даного описуваного винаходу. У ілюстративному варіанті здійснення, PCG, позначені за допомогою схеми маски ACK, можуть перекриватися тими ж PCG як призначеними схемою для схеми стробованих пілотсигналів зворотної лінії зв'язку, використовуваної для сигналізації передачі кадру NR, такої як раніше описана в цьому документі з посиланням на фіг. 11. У ілюстративному варіанті здійснення, ТХ БС може також включати передачу пілот-сигналу (не показана), яка може перемикатися від пілот-сигналу, що безперервно передається, до стробованого пілот-сигналу після прийому ACK 1945 МС, причому згаданий сторобований пілотсигнал передається згідно зі схемою стробованих пілот-сигналів. Фіг. 20 зображує ілюстративний варіант здійснення схеми декодування попідсегментно відповідно до даного винаходу, що розкривається. Потрібно зазначити, що спосіб 2000 демонструється тільки в ілюстративних цілях і не призначений обмежувати обсяг даного винаходу, що розкривається, до будь-яких конкретних демонстрованих варіантів здійснення. На фіг. 20, на етапі 2001, індекс підсегмента n ініціалізується на n=0. На етапі 2005, спосіб приймає символи yn для підсегмента n. На етапі 2010, спосіб демодулює, синтаксично розбирає і зворотно перемежовує всі символи yn, прийняті аж до і включаючи підсегмент n поточного кадру. yn можуть включати, наприклад, всі символи трафіку, прийняті з підсегмента 0 по підсегмент n включно. Результат етапу 2010 позначається як y'n. На етапі 2020, спосіб декодує і комбінує символи y'n. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що в той час, як символи y' n загалом відповідають тільки ділянці всіх символів х, призначених передавачем для всього кадру, "раннє" декодування всього кадру з використанням тільки символів y'n може, тим не менше, бути виконане. Така спроба раннього декодування може мати хороші шанси для успішного декодування по причині, наприклад, надмірності в символах х, яка вводиться за допомогою кодування з дробовою швидкістю і/або повтору, наприклад, на етапі 1620 за фіг. 16, і/або часового рознесення або рознесення по інших величинах, що досягається за допомогою перемежовування на етапі 1630 за фіг. 16. На етапі 2020, з метою генерування сигналу 2020а з декодованої послідовності бітів можуть додатково віддалятися кодові кінцеві біти. На етапі 2030, спосіб перевіряє FQI від сигналу 2020а і генерує результат 2030а FQI з акумульованих прийнятих підсегментів для поточного кадру аж до n. На етапі 2035, спосіб оцінює, чи визначив результат FQI успіх. Якщо так, спосіб переходить на етап 2040, на якому декодування оголошується успішним, і спосіб переходить до генерування повідомлення ACK з метою забезпечення можливості раннього припинення передач прямої лінії зв'язку. Наступною доступною можливістю може бути, наприклад, специфікація за допомогою маски ACK, як описано з посиланням на фіг. 5. Якщо ні, спосіб переходить на етап 2037. На етапі 2037, спосіб здійснює приріст n і визначає, чи є додаткові підсегменти в кадрі, що залишилися для прийому . Якщо так, спосіб повертається на етап 2005. Якщо ні, спосіб переходить до оголошення декодування для кадру неуспішним на етапі 2060. На етапі 2070, декодер переходить до оцінки наступного кадру. Фіг. 21 зображує здійснення 2100 тракту символів прямої лінії зв'язку з попереднього рівня техніки для радіоконфігурації 4 (RC4) згідно зі стандартом cdma2000, а також ілюстративний варіант 2110 здійснення тракту символів прямої лінії зв'язку відповідно до даного винаходу, що розкривається. У здійсненні 2100, індикатор якості кадру включає CRC довжиною 6, 6, 8 або 12, які додаються до бітів кадру залежно від швидкості символів кадру. У ілюстративному варіанті 2110 здійснення, відповідно до даного винаходу, що розкривається, індикатор якості кадру включає CRC збільшеної довжини 12, 12, 12 або 12, які додаються до бітів кадру. Використання CRC збільшеної довжини поліпшує робочі якості схем раннього декодування відповідно до даного винаходу, що розкривається, надаючи можливість, наприклад, більш точного виявлення успіху декодування для методів раннього декодування відповідно до даного винаходу, що розкривається. Потрібно зазначити, що специфічні довжини CRC, проілюстровані в цьому документі, забезпечуються тільки в ілюстративних цілях і не призначені обмежувати обсяг даного винаходу, що розкривається, до будь-яких конкретних ілюстрованих довжин CRC. 13 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 Як додатково продемонстровано в здійсненні 2100, швидкостями виколювання символу є 1/5, 1/9, "відсутній" і "відсутній", залежно від швидкості символів кадру. У ілюстративному варіанті 2110 здійснення, відповідно до даного винаходу, що розкривається, швидкостями виколювання символу є 1/3, 1/5, 1/25 і "відсутній", залежно від швидкості символів кадру. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що збільшене виколювання в ілюстративному варіанті 2110 здійснення може використовуватися з метою налагодження використання CRC збільшеної довжини, передбачуваних ілюстративним варіантом 2110 здійснення. Фіг. 22 зображує ілюстративний варіант здійснення сигнальної схеми 2200, використовуваної для сигналізування повідомлення підтвердження ACK по зворотній лінії зв'язку для раннього припинення передач прямої лінії зв'язку. На фіг. 22, зворотний канал 2210 ACK (R-ACKCH) модулюється з використанням амплітудної маніпуляції (ООK) в код 2212 Уолша W(64, 16) з використанням модулятора 2214. Відносний коефіцієнт 2216 посилення каналу застосовується до результуючого сигналу і забезпечується на адитивний суматор 2218. На фіг. 22, зворотний основний канал 2220 (R-FCH), що має швидкість в 1536 символів в 20 мс, модулюється в функцію 2222 Уолша W(16, 4) з використанням модулятора 2224. Відносний коефіцієнт 2226 посилення каналу застосовується до результуючого сигналу, і результат також забезпечується на адитивний суматор 2218. Вихід адитивного суматора 2218 може забезпечуватися в квадратурний (Q) канал 2228 для передачі зворотної лінії зв'язку на БС. У продемонстрованому ілюстративному варіанті здійснення, також забезпечується синфазний (I) канал 2234, що включає зворотний канал 2230 пілот-сигналів (R-PICH). Потрібно зазначити, що ілюстративний варіант здійснення сигнальної схеми ACK зворотної лінії зв'язку, продемонстрований з посиланням на фіг. 22, наводиться тільки в ілюстративних цілях і не призначений обмежувати обсяг даного винаходу, що розкривається, до будь-якого конкретного варіанта здійснення сигнальної схеми ACK. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що в світлі даного винаходу, що розкривається, можуть легко бути одержані альтернативні методи для сигналізування ACK по зворотній лінії зв'язку, включаючи застосування різних форм модуляції і відправлення повідомлення ACK на канали, альтернативні продемонстрованим. Такі альтернативні ілюстративні варіанти здійснення передбачаються як такі, що входять в обсяг даного описуваного винаходу. Фіг. 23 зображує ілюстративний варіант здійснення схеми 2300 для раннього припинення передач зворотної лінії зв'язку для систем, працюючих згідно зі стандартом cdma2000. Потрібно зазначити, що згаданий ілюстративний варіант здійснення демонструється тільки в ілюстративних цілях і не призначений обмежувати обсяг даного винаходу, що розкривається, до будь-якої конкретної демонстрованої схеми раннього припинення по зворотній лінії зв'язку. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що специфічні PCG і номери кадрів, на які робиться посилання в цьому документі, наводяться тільки в ілюстративних цілях. На фіг. 23, мобільна станція (МС) передає на 2300 послідовність кадрів на базову станцію (БС). У ілюстративному варіанті здійснення, кадри можуть передаватися по зворотному основному каналу (R-FCH TX). На фіг. 23, кожний продемонстрований підсегмент може відповідати групі керування потужністю (PCG). МС починає передачу Кадру ТХ № 0 в PCG № 0 і безперервно передає PCG доти, поки від БС не приймається сигнал 2345 ACK після PCG № 8. Після прийому ACK 2345, МС припиняє передачу PCG, відповідних Кадру ТХ № 0, і очікує початку наступного кадру, Кадру ТХ № 1, перш ніж передавати PCG для нового кадру, Кадру ТХ №1, з метою початку передачі PCG, відповідних Кадру ТХ № 1. Позиційні позначення з 2310 по 2340 ілюструють розподіл під часі дій, які робляться БС з метою генерування сигналу 2345 ACK, що відправляються на МС, які надають можливість раннього припинення МС передач кадрів по зворотній лінії зв'язку. На етапі 2310, БС приймає PCG Кадру ТХ № 0 і Кадру ТХ № 1 як Кадр RX № 0 і Кадр RX № 1, відповідно. На етапі 2320, БС робить спроби декодувати Кадр RX № 0, по мірі прийому кожної індивідуальної PCG, не очікуючи прийому всіх шістнадцяти PCG, призначених для прийому Кадру RX № 0. У ілюстративному варіанті здійснення, з метою виконання такого декодування на основі декодування по кожній PCG, БС може використовувати алгоритм декодування попідсегментно, такий як алгоритм 2000, раніше описаний з посиланням на фіг. 20. На етапі 2325, після прийому PCG № 5, БС оголошує декодування успішним і переходить до етапу 2330 передачі ACK з метою генерування сигналу ТХ ACK БС. На етапі 2330, після оголошення декодування успішним на етапі 2325, БС передає сигнал 2345 ACK протягом ділянки передачі, пов'язаної з PCG № 8 прямої лінії зв'язку. Ділянка 14 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 передачі, протягом якої відправляється сигнал 2345 ACK, може бути визначена за допомогою відповідної маски 2340 ACK. У ілюстративному варіанті здійснення, схема маски ACK може надавати можливість передачі ACK тільки протягом тих PCG, в яких по прямій лінії зв'язку (FL) відправляється команда керування потужністю з метою керування передачами потужності зворотної лінії зв'язку (RL), як раніше описано в цьому документі з посиланням на фіг. 19. На фіг. 23, 2350 додатково зображує передачу за допомогою МС пілот-сигналу прямої лінії зв'язку відповідно до ілюстративного варіанта здійснення схеми раннього припинення зворотної лінії зв'язку. На етапі 2350, після того як сигнал 2345 ACK прийнятий МС від БС в PCG № 8, МС припиняє передачу пілот-сигналу RL в кожній PCG. Швидше, як продемонстровано, передача пілот-сигналу RL може бути селектована як "вимкнена" для вибраних PCG. Це може служити як для збереження потужності передачі пілот-сигналу RL для PCG, що залишилися, так і для забезпечення додаткового сигналізуючого ACK механізму для БС. У ілюстративному варіанті здійснення, схема стробованого пілот-сигналу RL для PCG, що залишилися, може відповідати схемі, використовуваній для сигналізування передачі кадру NR, такої як раніше описана в цьому документі з посиланням на фіг. 11. У демонстрованому ілюстративному варіанті здійснення, пілот-сигнал RL селектується як "вимкнений" протягом PCG 9, 10, 13 і 14. Загалом, пілот-сигнал RL може селектуватися як "вимкнений" в перемежовуваних групах по дві PCG після того, як переданий сигнал ACK, до кінця рано припиненого кадру. Потрібно додатково зазначити, що, як і в ситуації з селектуванням пілот-сигналів кадрів NR, для селектування пілот-сигналів рано припинених кадрів можуть бути використані різні схеми, такі як: одна ввімкнена група керування потужністю, за якою іде одна вимкнена група керування потужністю; дві ввімкнені групи керування потужністю, за якими ідуть дві вимкнені групи керування потужністю; і будь-яка інша схема, діюча з метою зменшення потужності передачі. Фіг. 24 зображує здійснення 2400 тракту символів зворотної лінії зв'язку з попереднього рівня техніки, а також ілюстративний варіант 2410 здійснення тракту символів зворотної лінії зв'язку відповідно до даного винаходу, що розкривається. У здійсненні 2400, CRC довжиною 6, 6, 8, або 12 додаються до бітів кадру залежно від швидкості символів кадру. У ілюстративному варіанті 2410 здійснення, відповідно до даного винаходу, що розкривається, CRC збільшеної довжини 12, 12, 12 або 12 можуть додаватися до бітів кадру. Як і у випадку обробки прямої лінії зв'язку, проілюстрованої на фіг. 21, використання CRC збільшеної довжини поліпшує робочі якості схем раннього декодування відповідно до даного винаходу, що розкривається, надаючи можливість, наприклад, більш точного виявлення успіху декодування для методів раннього декодування. Потрібно зазначити, що специфічні довжини CRC, проілюстровані в цьому документі, забезпечуються тільки в ілюстративних цілях і не призначені обмежувати обсяг даного винаходу, що розкривається, до будь-яких конкретних ілюстрованих довжин CRC. Як додатково продемонстровано в здійсненні 2400, швидкостями виколювання символу є 1/5, 1/9, "відсутній" і "відсутній", залежно від швидкості символів кадру. У ілюстративному варіанті 2410 здійснення, відповідно до даного винаходу, що розкривається, швидкостями виколювання символу є 1/3, 1/5, 1/25 і "відсутній", залежно від швидкості символів кадру. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що збільшене використання виколювання в ілюстративному варіанті 2410 здійснення може налагоджувати використання CRC збільшеної довжини, які також присутні в ілюстративному варіанті 2410 здійснення. У ілюстративному варіанті здійснення, сигнал ACK, що відправляється БС на МС, може забезпечуватися за допомогою витіснення (виколювання) біта, що має попередньо задане положення в каналі трафіку прямої лінії зв'язку, і/або використання амплітудної маніпуляції (ООK) в попередньо заданій позиції з метою сигналізування ACK або NAK (відсутність підтвердження) на МС. У ілюстративному варіанті здійснення, біт ACK може бути підданий мультиплексуванню у часовій області (TDM) з бітом керування потужністю зворотної лінії зв'язку. Потрібно зазначити, що аспекти раннього припинення кадру, описані вище, можуть застосовуватися не тільки до основного каналу лінії зв'язку cdma2000, але також і до допоміжного каналу з "високою швидкістю передачі даних". Наприклад, в альтернативному ілюстративному варіанті здійснення (не показаний), механізм сигналізування по прямій лінії зв'язку може бути використаний з метою забезпечення можливості раннього припинення передач за допомогою однієї або більше МС по одному або більше відповідних зворотних допоміжних каналах. Наприклад, в ілюстративному варіанті здійснення (не показаний), одна або більше МС можуть одночасно передавати кадри по відповідних зворотних допоміжних каналах. Якщо БС 15 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 успішно приймає від МС кадр по зворотному допоміжному каналу, БС може передавати ACK по відповідному прямому загальному допоміжному підканалу підтвердження прямого загального каналу підтвердження, причому один підканал кожного прямого загального каналу підтвердження призначається для керування одним зворотним допоміжним каналом. Таким чином, прямі загальні підканали підтвердження від множини МС можуть бути мультиплексовані в одному загальному каналі підтвердження. Наприклад, в ілюстративному варіанті здійснення, множина підканалів може бути мультиплексована у часі в одному загальному каналі підтвердження відповідно до попередньо заданої схеми, відомої БС і даним одній або множині МС. Така попередньо задана схема може бути позначена за допомогою зовнішнього сигналізування (не показане). БС може підтримувати роботу в одному або більше прямих загальних каналах підтвердження. У ілюстративному варіанті здійснення, підсегменти або PCG, в яких може передаватися прямий загальний канал підтвердження для зворотних допоміжних каналів, можуть бути позначені за допомогою маски ACK, як раніше описано в цьому документі. У альтернативному ілюстративному варіанті здійснення, може забезпечуватися механізм сигналізування ACK по зворотній лінії зв'язку з метою керування передачами як по прямому основному каналу, так і по одному або більше прямих допоміжних каналах, для систем, працюючих згідно зі стандартом cdma2000. Фіг. 25 зображує ілюстративний варіант здійснення сигнальної схеми 2500, використовуваної для сигналізування повідомлення підтвердження ACK по зворотній лінії зв'язку для раннього припинення прямого основного каналу (F-FCH) і/або аж до двох прямих допоміжних каналів (F-SCH1 і F-SCH2). На фіг. 25, зворотний канал 2520 ACK (R-ACKCH) модулюється з використанням бінарної фазової модуляції зі зсувом (BPSK) в функцію 2522 Уолша W(64, 16) з використанням модулятора 2524. У ілюстративному варіанті здійснення, канал 2520 R-ACKCH може сигналізувати БС припинити передачі по прямому основному каналу (F-FCH). Відносний коефіцієнт 2526 посилення каналу застосовується до результуючого сигналу і забезпечується на адитивний суматор 2518. На фіг. 25, другий зворотний канал 2510 ACK (R-ACKCH) модулюється з використанням бінарної фазової модуляції зі зсувом (BPSK) в функцію 2512 Уолша W(16, 12) з використанням модулятора 2514. У ілюстративному варіанті здійснення, канал 2510 R-ACKCH може сигналізувати БС припинити передачі по першому прямому допоміжному каналу (F-SCH1). Відносний коефіцієнт 2516 посилення каналу застосовується до результуючого сигналу і забезпечується на адитивний суматор 2518. Як додатково продемонстровано на фіг. 25, обидва канали R-ACK можуть бути комбіновані із зворотним основним каналом (R-FCH) в квадратурний (Q) компонент сигналу RL. R-FCH може мати швидкість в 1536 символів в 20 мс і також модулюється в функцію 2532 Уолша W(16, 4) з використанням модулятора 2534. Відносний коефіцієнт 2236 посилення каналу застосовується до результуючого сигналу і забезпечується на адитивний суматор 2218. Вихід адитивного суматора може забезпечуватися в квадратурний (Q) канал 2228 для передачі зворотної лінії зв'язку на БС. Як додатково продемонстровано на фіг. 25, третій зворотний канал 2550 ACK (R-ACKCH) модулюється з використанням амплітудної маніпуляції (ООK) в функцію 2552 Уолша W(16, 8) з використанням модулятора 2554. У ілюстративному варіанті здійснення, канал 2550 R-ACKCH може сигналізувати БС припинити передачі по другому прямому допоміжному каналу (F-SCH2). Відносний коефіцієнт 2556 посилення каналу застосовується до результуючого сигналу і забезпечується на адитивний суматор 2548. Канал 2550 R-ACKCH може бути скомбінований із зворотним каналом 2540 пілот-сигналів (R-PICH) з використанням суматора 2548 з метою генерування синфазного (I) сигналу 2544 зворотної лінії зв'язку. Звичайний фахівець в даній галузі техніки в повній мірі зрозуміє, що наведені вище ілюстрації специфічних схем сигналізування ACK для прямої лінії зв'язку наводяться тільки в ілюстративних цілях і не призначені обмежувати обсяг даного винаходу, що розкривається, до будь-яких інших конкретних схем сигналізування ACK для прямого і зворотного каналів. Фіг. 26 зображує ілюстративний варіант здійснення способу 2600 відповідно до даного винаходу, що розкривається. Потрібно зазначити, що згаданий спосіб 2600 демонструється тільки в ілюстративних цілях і не призначений обмежувати обсяг даного винаходу, що розкривається, до будь-якого конкретного способу. На етапі 2610 приймається голосовий кадр. На етапі 2620, спосіб робить спробу раннього декодування голосового кадру, що приймається. У ілюстративному варіанті здійснення, раннє декодування може бути зроблене раніше, ніж одержані всі підсегменти кадру. 16 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 На етапі 2630, спосіб визначає, чи було зроблене декодування голосового кадру успішним. У ілюстративному варіанті здійснення, може бути перевірений індикатор якості кадру, такий як CRC, з метою визначення, чи було декодування кадру успішним. На етапі 2640, передається сигнал підтвердження (ACK) з метою припинення передачі голосового кадру. Методи раннього припинення даного винаходу, що розкривається, можуть легко бути застосовані до ситуацій, в яких мобільна станція знаходиться в стані "м'якої передачі обслуговування", тобто в яких МС здійснює зв'язок одночасно з множиною БС по прямій і/або зворотній лініях зв'язку. Наприклад, в ситуації, коли МС знаходиться в стані м'якої передачі обслуговування між двома БС, та або інша, або обидві з яких можуть передавати сигнал ACK (не обов'язково в один і той же час) зворотно на МС з метою припинення передач МС. У ілюстративному варіанті здійснення, у відповідь на прийом більше ніж одного сигналу ACK протягом сесії передачі кадру по зворотній лінії зв'язку, МС може припиняти передачу поточного кадру після прийому першого з сигналів ACK. Більше того, раннє припинення може бути схожим чином застосоване до керуючих передач прямої лінії зв'язку зі сторони даних двох БС на МС. Наприклад, у відповідь на успішне раннє декодування кадру, що приймається одночасно від двох БС, МС може передавати сигнал ACK з метою припинення передач зі сторони обох БС по прямій лінії зв'язку. Такі альтернативні ілюстративні варіанти здійснення передбачаються як такі, що входять в обсяг даного описуваного винаходу. Фахівці в даній галузі техніки зрозуміють, що інформація і сигнали можуть бути представлені з використанням будь-яких з різноманітності різних технік і методів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і чипи, на які можуть посилатися протягом наведеного вище опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або їх комбінацією. Крім того, фахівці в даній галузі техніки в повній мірі зрозуміють, що різні ілюстративні логічні блоки, модулі, схеми і алгоритмічні етапи, описані в зв'язку з ілюстративними варіантами здійснення даного винаходу, що розкривається, можуть бути виконані у вигляді електронного апаратного обладнання, комп'ютерного програмного забезпечення або комбінації обох. Для ясної ілюстрації цієї взаємозамінності апаратного обладнання і програмного забезпечення вище були загалом описані різні ілюстративні компоненти, блоки, модулі, схеми і етапи з точки зору їх функціональності. Чи буде така функціональність виконана у вигляді апаратного обладнання або програмного забезпечення, залежить від конкретного варіанта здійснення і обмежень по конструкції, накладених на всю систему. Фахівці в даній галузі техніки можуть виконати описану функціональність різними способами для кожного конкретного варіанта здійснення, але такі рішення по виконанню не повинні розглядатися як такі, що виходять за рамки даного описуваного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з ілюстративними варіантами здійснення даного винаходу, що розкривається, можуть бути виконані або реалізовані за допомогою процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої для вирішення конкретної задачі інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретного вентиля або транзисторної логіки, дискретних компонентів апаратного забезпечення або будь-якої їх комбінації, виконаної з можливістю виконувати функції, описані в даному винаході. Процесор загального призначення може бути мікропроцесором, але в альтернативі, згаданий процесор може бути будь-яким комерційно доступним процесором, контролером, мікроконтролером або механізмом визначення стану. Процесор може також бути виконаний у вигляді комбінації обчислювальних пристроїв, наприклад комбінації процесора DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів в сполученні з ядром DSP або будь-якої іншої такої конфігурації. Етапи способу або алгоритму, описані в зв'язку з ілюстративними варіантами здійснення даного винаходу, що розкривається, можуть бути здійснені безпосередньо в апаратному обладнанні, в модулі програмного забезпечення, виконуваного процесором, або в комбінації обох. Модуль програмного забезпечення може постійно знаходитися (зберігатися) в оперативній пам'яті (RAM), флеш-пам'яті, постійній пам'яті (ROM), електрично програмованій пам'яті ROM (EPROM), електрично стираній програмованій пам'яті ROM (EEPROM), регістрах, на жорсткому диску, знімному диску, диску CD-ROM і будь-якій іншій формі середовища зберігання (носія інформації), відомій в галузі техніки. Ілюстративний носій інформації сполучається з процесором так, щоб процесор міг зчитувати інформацію з носія інформації і 17 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 60 записувати інформацію на носій інформації. У альтернативі, носій інформації може бути вбудованим в процесор. Процесор і носій інформації можуть постійно знаходитися всередині ASIC. ASIC може постійно знаходитися в терміналі користувача. Як альтернатива, процесор і носій інформації можуть постійно знаходитися в терміналі користувача як дискретні компоненти. У одному або більше ілюстративних варіантах здійснення, описані функції можуть бути виконані у вигляді апаратного обладнання, програмного забезпечення, вбудованого програмного забезпечення або будь-якої їх комбінації. У випадку виконання у вигляді програмного забезпечення, функції можуть зберігатися на або передаватися, як одна або більше інструкцій або код, на зчитуване комп'ютером середовище. Зчитуване комп'ютером середовище включає як комп'ютерне середовище зберігання (носій інформації), так і середовище зв'язку, що включає будь-яке середовище, яке полегшує перенесення комп'ютерної програми з одного місця в інше. Середовище зберігання (носій інформації) може являти собою будь-яке доступне середовище, яке може бути доступним для комп'ютера. У вигляді прикладу, але не обмеження, такі зчитувані комп'ютером носії інформації можуть містити RAM, ROM, EEPRON, CD-ROM або інший накопичувач на оптичному диску, накопичувач на магнітному диску або будь-який інший носій інформації, який може бути використаний для перенесення або зберігання бажаного програмного коду у формі інструкцій або структур даних і який може бути доступний для комп'ютера. Також, носієм інформації відповідно позначається і будь-яке з'єднання. Наприклад, у випадку, якщо програмне забезпечення передається від веб-сайта, сервера або іншого віддаленого джерела, використовуючи коаксіальний кабель, оптоволоконний кабель, кабель типу "вита пара", цифрову абонентську лінію (DSL) або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, тоді коаксіальний кабель, оптоволоконний кабель, кабель типу "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, включаються у визначення носія інформації. Терміни "disk" і "disc" в англійському варіанті написання, як використано в цьому документі, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), флопідиск і диск blu-ray, причому диски, позначувані як "disk", звичайно відтворюють дані магнітним способом, в той час як диски, позначувані як "disc", відтворюють дані оптичним способом за допомогою лазерів. Комбінації вищезгаданого повинні бути також включені в рамки зчитуваного комп'ютером середовища (носія інформації). Наведений опис даного винаходу, що розкривається, закликаний надати фахівцю в даній галузі техніки можливість виконання або використання даного винаходу. Різні модифікації даних ілюстративних варіантів здійснення будуть явно очевидні для таких фахівців, і загальні принципи, описані в цьому документі, можуть бути застосовані до інших ілюстративних варіантів здійснення, не виходячи за рамки суті і обсягу даного винаходу. Таким чином, даний винахід не призначений бути обмеженим продемонстрованими ілюстративними варіантами здійснення, але повинен відповідати найбільш широкому обсягу, що узгоджується з принципами і новими ознаками, розкритими в даному винаході. ФОРМУЛА ВИНАХОДУ 1. Спосіб обробки інформації відповідно до множини швидкостей, причому згаданий спосіб включає етапи, на яких: приймають поточний кадр, що містить інформацію трафіку; визначають, чи належить згаданий поточний кадр до критичного типу кадру; якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробляють інформацію трафіку для передачі; якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначають, чи є поточний кадр гарантованим для передачі; якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробляють нульову швидкість для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку; і передають результат вказаної обробки для передачі. 2. Спосіб за п. 1, в якому прийом поточного кадру включає прийом поточного кадру від вокодера на модем. 3. Спосіб за п. 1, який додатково включає етап, на якому, якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробляють інформацію трафіку для передачі. 4. Спосіб за п. 3, в якому інформація трафіку має тип кадру, вибраний з групи, що складається з повношвидкісного, напівшвидкісного, чвертьшвидкісного типів кадру або типу кадру зі швидкістю 1/8. 18 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 5. Спосіб за п. 4, в якому критичний тип кадру містить повношвидкісний, напівшвидкісний, чвертьшвидкісний типи кадру і тип кадру зі швидкістю 1/8. 6. Спосіб за п. 3, в якому обробка для передачі включає форматування даних, що передаються, шляхом використання формату кадру фізичного рівня. 7. Спосіб за п. 3, в якому визначення того, чи є поточний кадр гарантованим для передачі, включає визначення того, чи є величина (FrameNumber+FrameOffset) mod N рівною нулю, де FrameNumber являє собою номер послідовності для поточного кадру, FrameOffset являє собою зміщення, а N являє собою інтервал негасіння. 8. Спосіб за п. 3, в якому обробка нульової швидкості для передачі включає зменшення швидкості передачі пілот-сигналу шляхом використання схеми стробованих пілот-сигналів. 9. Спосіб за п. 8, в якому кожний кадр містить множину підсегментів, причому схема стробованих пілот-сигналів забезпечує передачу в кожному другому підсегменті кадру. 10. Спосіб за п. 9, в якому кожний кадр містить множину підсегментів, причому схема стробованих пілот-сигналів забезпечує відсутність передачі протягом груп з двох подальших підсегментів. 11. Спосіб за п. 8, який додатково включає етап, на якому передають індикатор керування потужністю тільки в підсегментах, призначених для передачі згідно зі схемою стробованих пілотсигналів. 12. Спосіб за п. 3, в якому нульова швидкість має бітову швидкість трафіку в 0 біт/с. 13. Спосіб за п. 3, в якому нульова швидкість містить дані, пов'язані з нульовою швидкістю, причому вказані дані мають бітову швидкість трафіку, більшу ніж 0 біт/с. 14. Спосіб за п. 1, який додатково включає етап, на якому, якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробляють індикатор нульової швидкості для передачі, причому згаданий індикатор нульової швидкості містить ненульову бітову швидкість передачі інформації. 15. Спосіб за п. 14, в якому дані, пов'язані з нульовою швидкістю, містять раніше переданий кадр, що має бітову швидкість в 1,8 кілобіт/с. 16. Спосіб керування потужністю передач по бездротовому каналу, який включає етапи, на яких: приймають поточний кадр, причому згаданий кадр форматується у множину підсегментів; обробляють прийнятий кадр відповідно до протоколів фізичного рівня, причому згадана обробка включає визначення того, чи був прийнятий кадр правильно прийнятий; визначають, чи є поточний прийнятий кадр кадром з нульовою швидкістю; і, якщо поточний прийнятий кадр визначається як кадр з нульовою швидкістю, не оновлюють алгоритм керування потужністю зовнішньої петлі за допомогою результату визначення того, чи правильно був прийнятий поточний прийнятий кадр. 17. Пристрій для обробки інформації відповідно до множини швидкостей, причому згаданий пристрій містить: модуль систематичного гасіння, сконфігурований з можливістю: прийому поточного кадру, що містить інформацію трафіку; визначення того, чи належить згаданий поточний кадр до критичного типу кадру; якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробки інформації трафіку для передачі; якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначення того, чи є поточний кадр гарантованим для передачі; якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробки нульової швидкості для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку; причому згаданий пристрій додатково містить: передавач, сконфігурований з можливістю передачі результату вказаної обробки для передачі. 18. Пристрій за п. 17, причому пристрій містить модем, причому згаданий модем сконфігурований з можливістю прийому поточного кадру від вокодера. 19. Пристрій за п. 17, в якому модуль розумного гасіння додатково сконфігурований з можливістю, якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробки інформації трафіку для передачі. 20. Пристрій за п. 19, в якому інформація трафіку має тип кадру, вибраний з групи, що складається з повношвидкісного, напівшвидкісного, чвертьшвидкісного типів кадру або типу кадру зі швидкістю 1/8. 21. Пристрій за п. 20, в якому критичний тип кадру містить повношвидкісний, напівшвидкісний, чвертьшвидкісний типи кадру і тип кадру зі швидкістю 1/8. 19 UA 100566 C2 5 10 15 20 25 30 35 40 45 50 55 22. Пристрій за п. 20, в якому модуль розумного гасіння сконфігурований з можливістю визначення того, чи є поточний кадр гарантованим для передачі, за допомогою визначення того, чи є величина (FrameNumber+FrameOffset) mod N рівною нулю, де FrameNumber являє собою номер послідовності для поточного кадру, FrameOffset являє собою зміщення, а N являє собою інтервал негасіння. 23. Пристрій за п. 21, в якому пристрій сконфігурований з можливістю обробки нульової швидкості для передачі за допомогою зменшення швидкості передачі пілот-сигналу передавача шляхом використання схеми стробованих пілот-сигналів. 24. Пристрій за п. 23, в якому кожний кадр містить множину підсегментів, причому схема стробованих пілот-сигналів забезпечує передачу в кожному другому підсегменті кадру. 25. Пристрій за п. 24, в якому кожний кадр містить множину підсегментів, причому схема стробованих пілот-сигналів забезпечує відсутність передачі протягом груп з двох наступних підсегментів. 26. Пристрій за п. 23, в якому передавач додатково сконфігурований з можливістю передачі індикатора керування потужністю тільки в підсегментах, призначених для передачі згідно зі схемою стробованих пілот-сигналів. 27. Пристрій за п. 18, в якому нульова швидкість має бітову швидкість трафіку в 0 біт/с. 28. Пристрій за п. 18, в якому нульова швидкість містить дані, пов'язані з нульовою швидкістю, причому вказані дані мають бітову швидкість трафіку, більшу ніж 0 біт/с. 29. Пристрій за п. 17, в якому модуль розумного гасіння додатково сконфігурований з можливістю, якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробки індикатора нульової швидкості для передачі, причому згаданий індикатор нульової швидкості містить ненульову бітову швидкість передачі інформації. 30. Пристрій за п. 28, в якому дані, пов'язані з нульовою швидкістю, містять раніше переданий кадр, що має бітову швидкість в 1,8 кілобіт/с. 31. Пристрій для керування потужністю передач по бездротовому каналу, причому згаданий пристрій містить: приймач, сконфігурований з можливістю прийому поточного кадру, причому згаданий кадр форматується у множину підсегментів; процесор, сконфігурований з можливістю: обробки прийнятого кадру відповідно до протоколів фізичного рівня; визначення того, чи був прийнятий кадр правильно прийнятий; визначення того, чи є поточний прийнятий кадр кадром з нульовою швидкістю; і, якщо поточний прийнятий кадр визначається як кадр з нульовою швидкістю, неоновлення алгоритму керування потужністю зовнішньої петлі за допомогою результату визначення того, чи правильно був прийнятий поточний прийнятий кадр. 32. Пристрій для обробки інформації відповідно до множини швидкостей, причому згаданий пристрій містить: засіб систематичного гасіння для обробки поточного кадру, що містить інформацію трафіку для передачі; і засіб для передачі пілот-сигналу з використанням схеми стробованих пілот-сигналів, причому згадана схема основана на результаті вказаної обробки. 33. Зчитуваний комп'ютером носій, який зберігає інструкції, що спонукають комп'ютер обробляти інформацію відповідно до множини швидкостей, причому згаданий зчитуваний комп'ютером носій додатково зберігає інструкції, що спонукають комп'ютер: приймати поточний кадр, що містить інформацію трафіку; визначати, чи належить згаданий поточний кадр до критичного типу кадру; якщо поточний кадр визначається як такий, що належить до критичного типу кадру, обробляти інформацію трафіку для передачі; якщо поточний кадр визначається як такий, що не належить до критичного типу кадру, визначати, чи є поточний кадр гарантованим для передачі; і, якщо поточний кадр визначається як такий, що не є гарантованим для передачі, обробляти нульову швидкість для передачі, причому згадана нульова швидкість має зменшену бітову швидкість передачі інформації в порівнянні з інформацією трафіку. 34. Зчитуваний комп'ютером носій за п. 33, який додатково зберігає інструкції, що спонукають комп'ютер: якщо поточний кадр визначається як такий, що є гарантованим для передачі, обробляти інформацію трафіку для передачі. 20 UA 100566 C2 21 UA 100566 C2 22 UA 100566 C2 23 UA 100566 C2 24 UA 100566 C2 25 UA 100566 C2 26 UA 100566 C2 27 UA 100566 C2 28
ДивитисяДодаткова інформація
Назва патенту англійськоюNormal;heading 1;increasing capacity in wireless communications
Автори англійськоюJou, Yu-Cheun, Black, Peter, J., Attar, Rashid Ahmed, Akbar
Назва патенту російськоюУвеличение пропускной способности в беспроводной связи
Автори російськоюЦзоу Юй-Чеунь, Блек Питер Дж., Аттар Рашид Ахмед Акбар
МПК / Мітки
МПК: H04L 1/00
Мітки: бездротовому, пропускної, збільшення, здатності, зв'язку
