Пристрій для псевдозрідження дисперсного матеріалу

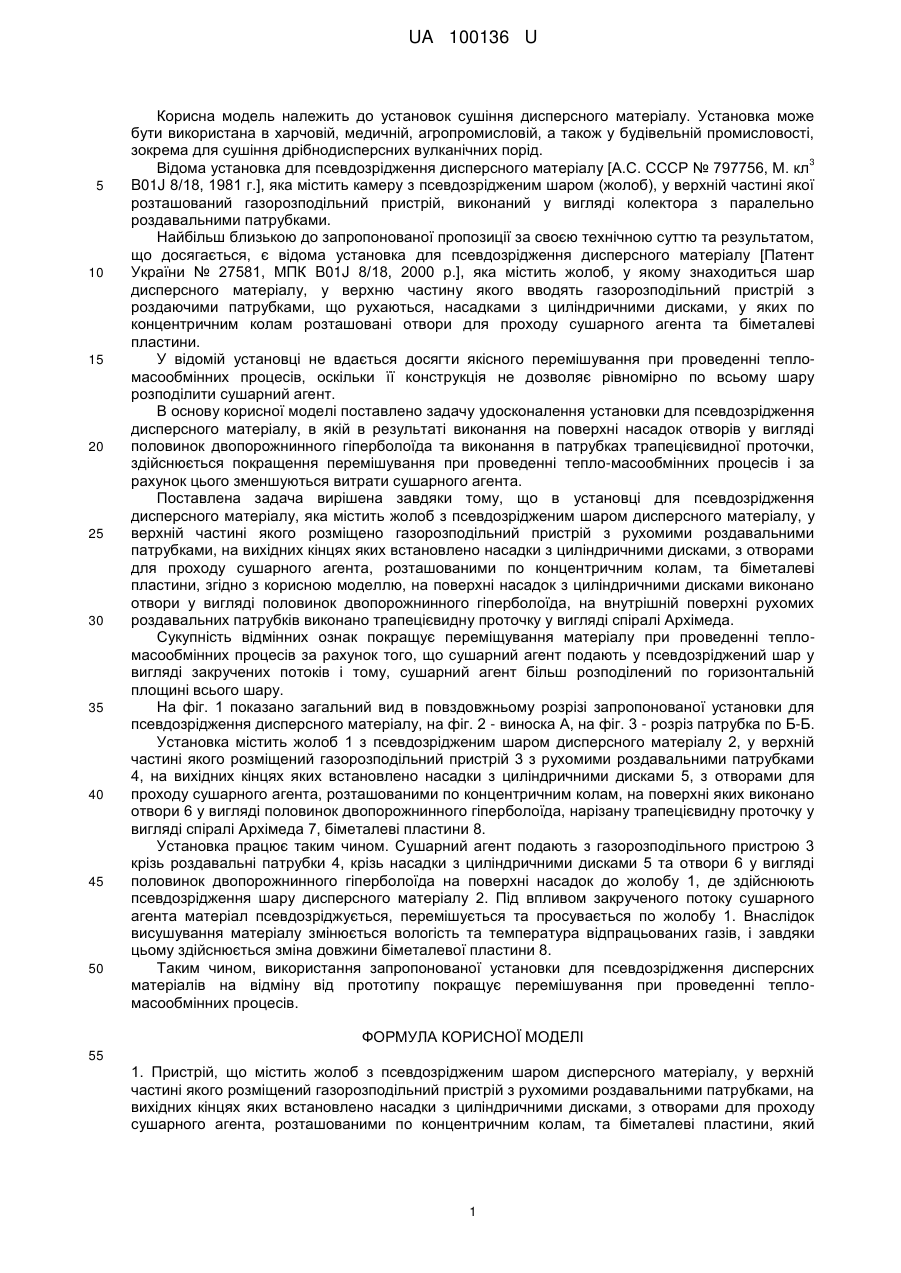

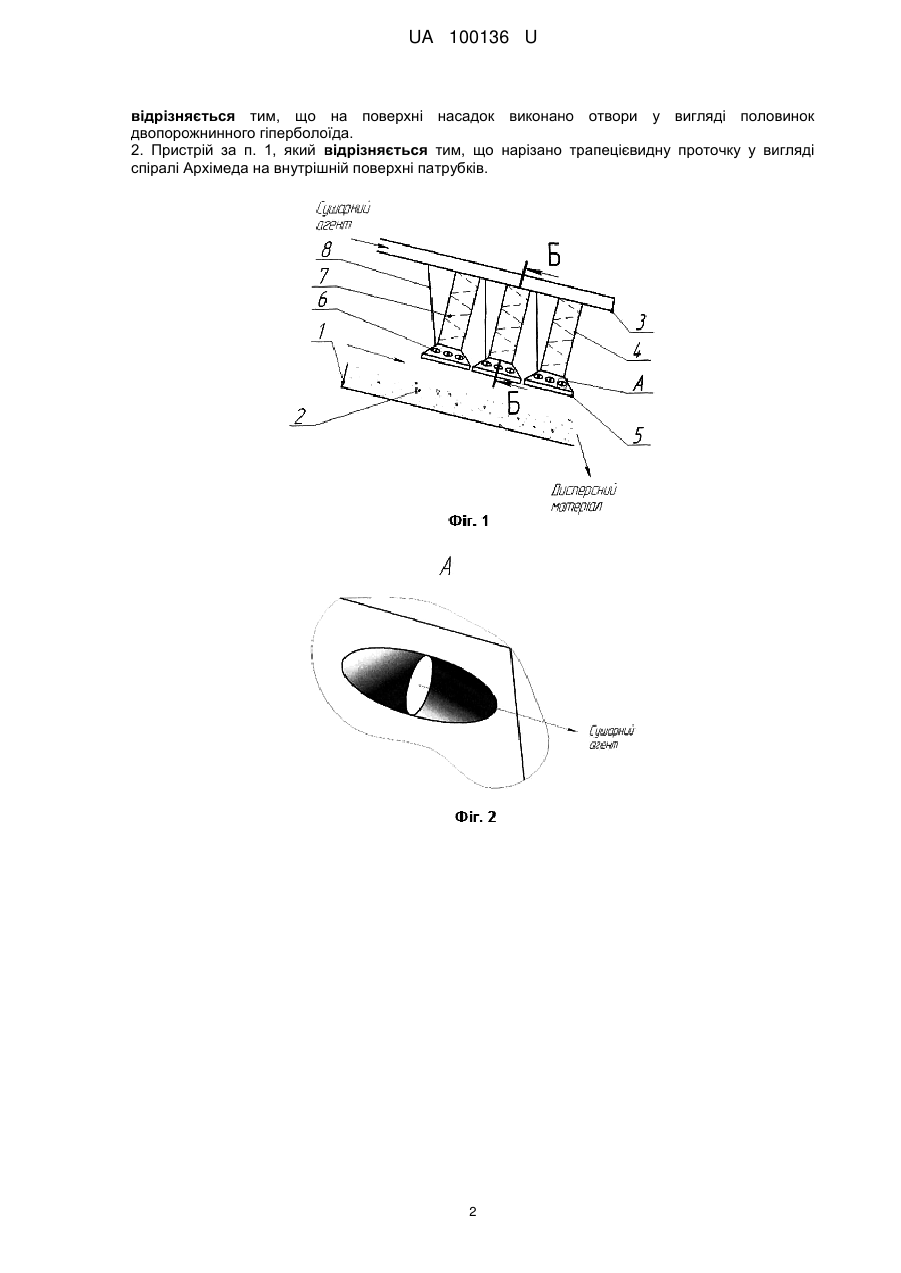

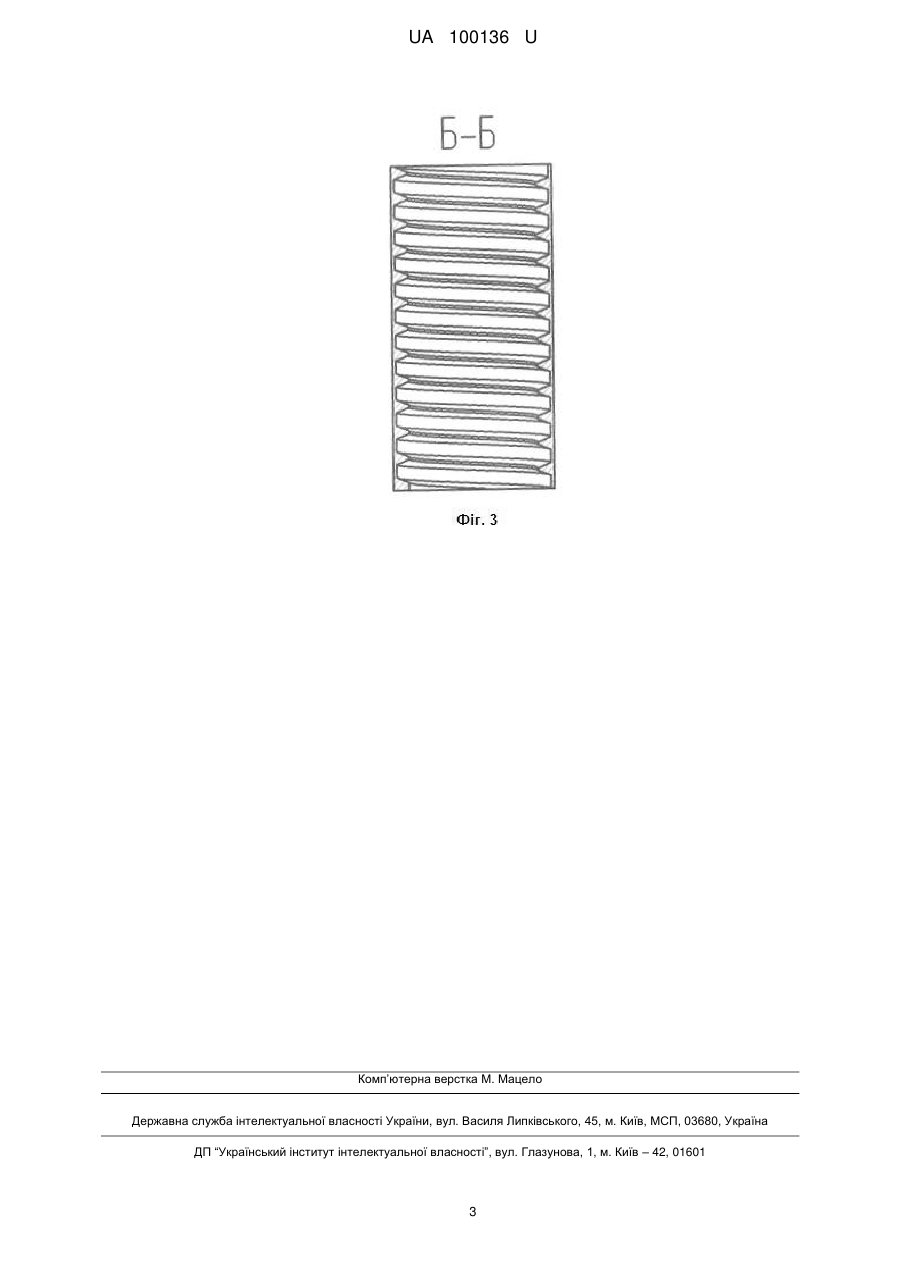

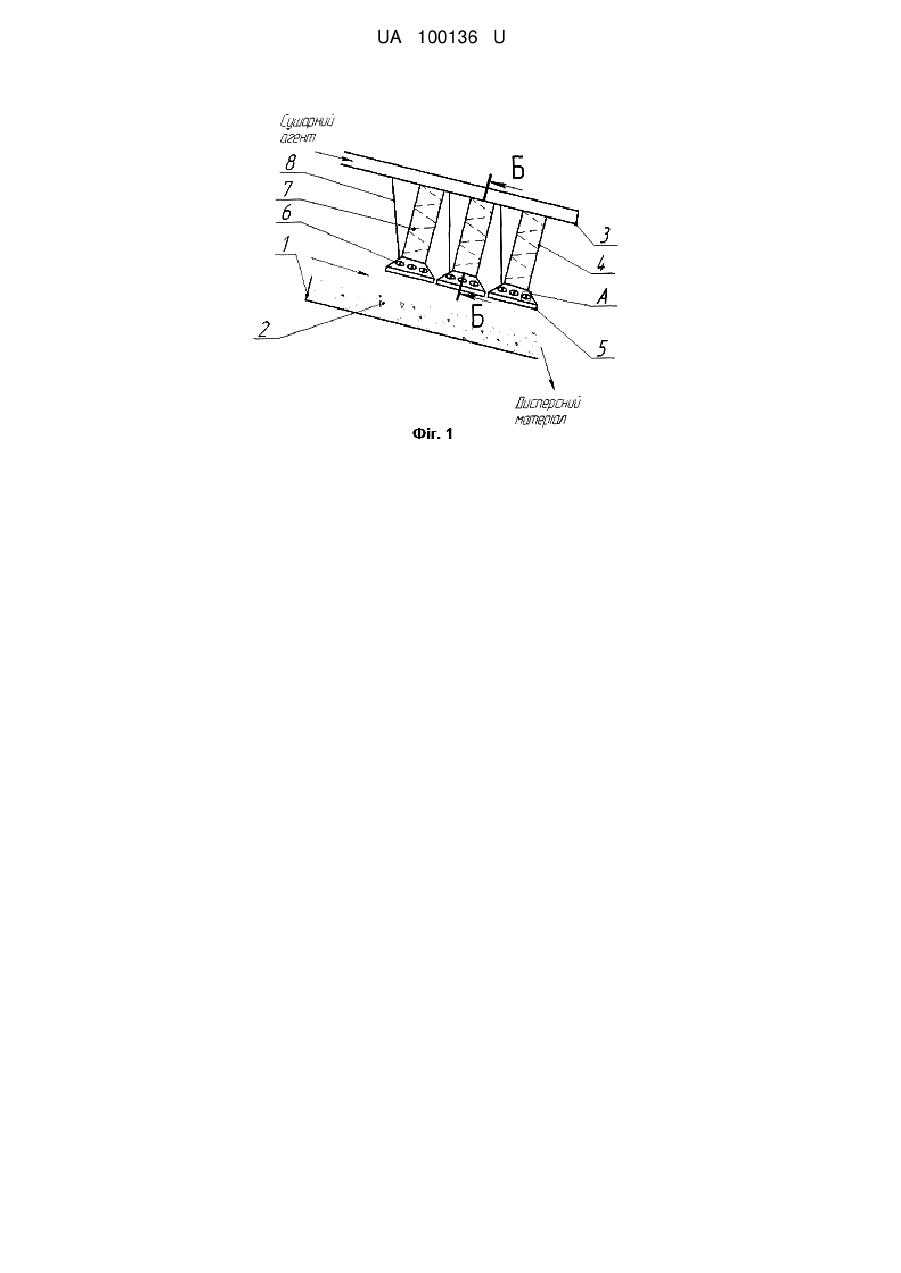

Реферат: Установка містить жолоб з псевдозрідженим шаром дисперсного матеріалу, у верхній частині якого розміщений газорозподільний пристрій з рухомими роздавальними патрубками, на вихідних кінцях яких встановлено насадки з циліндричними дисками, з отворами для проходу сушарного агента, розташованими по концентричним колам, та біметалеві пластини. На поверхні насадок виконано отвори у вигляді половинок двопорожнинного гіперболоїда. UA 100136 U (54) ПРИСТРІЙ ДЛЯ ПСЕВДОЗРІДЖЕННЯ ДИСПЕРСНОГО МАТЕРІАЛУ UA 100136 U UA 100136 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до установок сушіння дисперсного матеріалу. Установка може бути використана в харчовій, медичній, агропромисловій, а також у будівельній промисловості, зокрема для сушіння дрібнодисперсних вулканічних порід. 3 Відома установка для псевдозрідження дисперсного матеріалу [А.С. СССР № 797756, М. кл B01J 8/18, 1981 г.], яка містить камеру з псевдозрідженим шаром (жолоб), у верхній частині якої розташований газорозподільний пристрій, виконаний у вигляді колектора з паралельно роздавальними патрубками. Найбільш близькою до запропонованої пропозиції за своєю технічною суттю та результатом, що досягається, є відома установка для псевдозрідження дисперсного матеріалу [Патент України № 27581, МПК B01J 8/18, 2000 р.], яка містить жолоб, у якому знаходиться шар дисперсного матеріалу, у верхню частину якого вводять газорозподільний пристрій з роздаючими патрубками, що рухаються, насадками з циліндричними дисками, у яких по концентричним колам розташовані отвори для проходу сушарного агента та біметалеві пластини. У відомій установці не вдається досягти якісного перемішування при проведенні тепломасообмінних процесів, оскільки її конструкція не дозволяє рівномірно по всьому шару розподілити сушарний агент. В основу корисної моделі поставлено задачу удосконалення установки для псевдозрідження дисперсного матеріалу, в якій в результаті виконання на поверхні насадок отворів у вигляді половинок двопорожнинного гіперболоїда та виконання в патрубках трапецієвидної проточки, здійснюється покращення перемішування при проведенні тепло-масообмінних процесів і за рахунок цього зменшуються витрати сушарного агента. Поставлена задача вирішена завдяки тому, що в установці для псевдозрідження дисперсного матеріалу, яка містить жолоб з псевдозрідженим шаром дисперсного матеріалу, у верхній частині якого розміщено газорозподільний пристрій з рухомими роздавальними патрубками, на вихідних кінцях яких встановлено насадки з циліндричними дисками, з отворами для проходу сушарного агента, розташованими по концентричним колам, та біметалеві пластини, згідно з корисною моделлю, на поверхні насадок з циліндричними дисками виконано отвори у вигляді половинок двопорожнинного гіперболоїда, на внутрішній поверхні рухомих роздавальних патрубків виконано трапецієвидну проточку у вигляді спіралі Архімеда. Сукупність відмінних ознак покращує переміщування матеріалу при проведенні тепломасообмінних процесів за рахунок того, що сушарний агент подають у псевдозріджений шар у вигляді закручених потоків і тому, сушарний агент більш розподілений по горизонтальній площині всього шару. На фіг. 1 показано загальний вид в повздовжньому розрізі запропонованої установки для псевдозрідження дисперсного матеріалу, на фіг. 2 - виноска А, на фіг. 3 - розріз патрубка по Б-Б. Установка містить жолоб 1 з псевдозрідженим шаром дисперсного матеріалу 2, у верхній частині якого розміщений газорозподільний пристрій 3 з рухомими роздавальними патрубками 4, на вихідних кінцях яких встановлено насадки з циліндричними дисками 5, з отворами для проходу сушарного агента, розташованими по концентричним колам, на поверхні яких виконано отвори 6 у вигляді половинок двопорожнинного гіперболоїда, нарізану трапецієвидну проточку у вигляді спіралі Архімеда 7, біметалеві пластини 8. Установка працює таким чином. Сушарний агент подають з газорозподільного пристрою 3 крізь роздавальні патрубки 4, крізь насадки з циліндричними дисками 5 та отвори 6 у вигляді половинок двопорожнинного гіперболоїда на поверхні насадок до жолобу 1, де здійснюють псевдозрідження шару дисперсного матеріалу 2. Під впливом закрученого потоку сушарного агента матеріал псевдозріджується, перемішується та просувається по жолобу 1. Внаслідок висушування матеріалу змінюється вологість та температура відпрацьованих газів, і завдяки цьому здійснюється зміна довжини біметалевої пластини 8. Таким чином, використання запропонованої установки для псевдозрідження дисперсних матеріалів на відміну від прототипу покращує перемішування при проведенні тепломасообмінних процесів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Пристрій, що містить жолоб з псевдозрідженим шаром дисперсного матеріалу, у верхній частині якого розміщений газорозподільний пристрій з рухомими роздавальними патрубками, на вихідних кінцях яких встановлено насадки з циліндричними дисками, з отворами для проходу сушарного агента, розташованими по концентричним колам, та біметалеві пластини, який 1 UA 100136 U відрізняється тим, що на поверхні насадок виконано отвори у вигляді половинок двопорожнинного гіперболоїда. 2. Пристрій за п. 1, який відрізняється тим, що нарізано трапецієвидну проточку у вигляді спіралі Архімеда на внутрішній поверхні патрубків. 2 UA 100136 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
