Ливарно-прокатна кліть

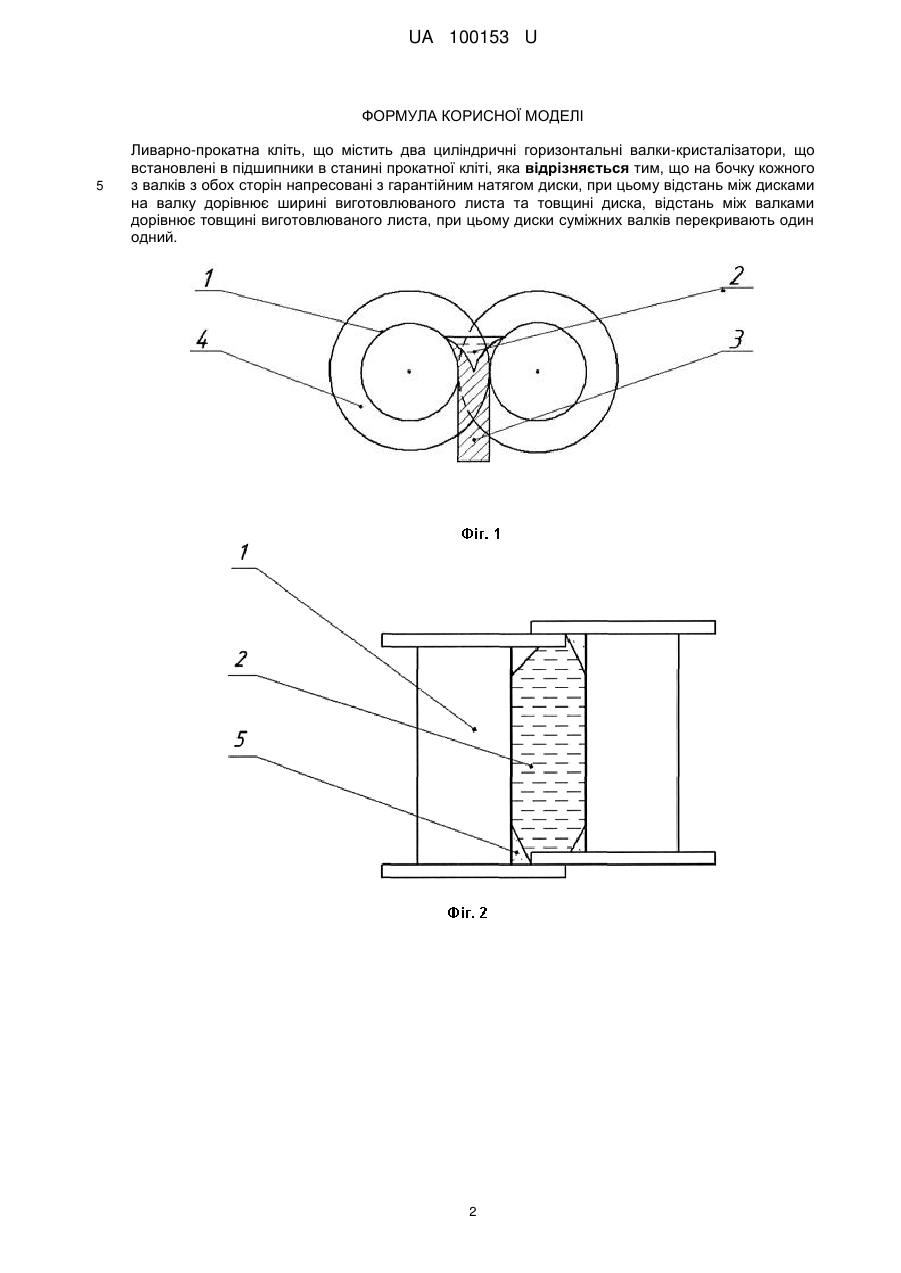

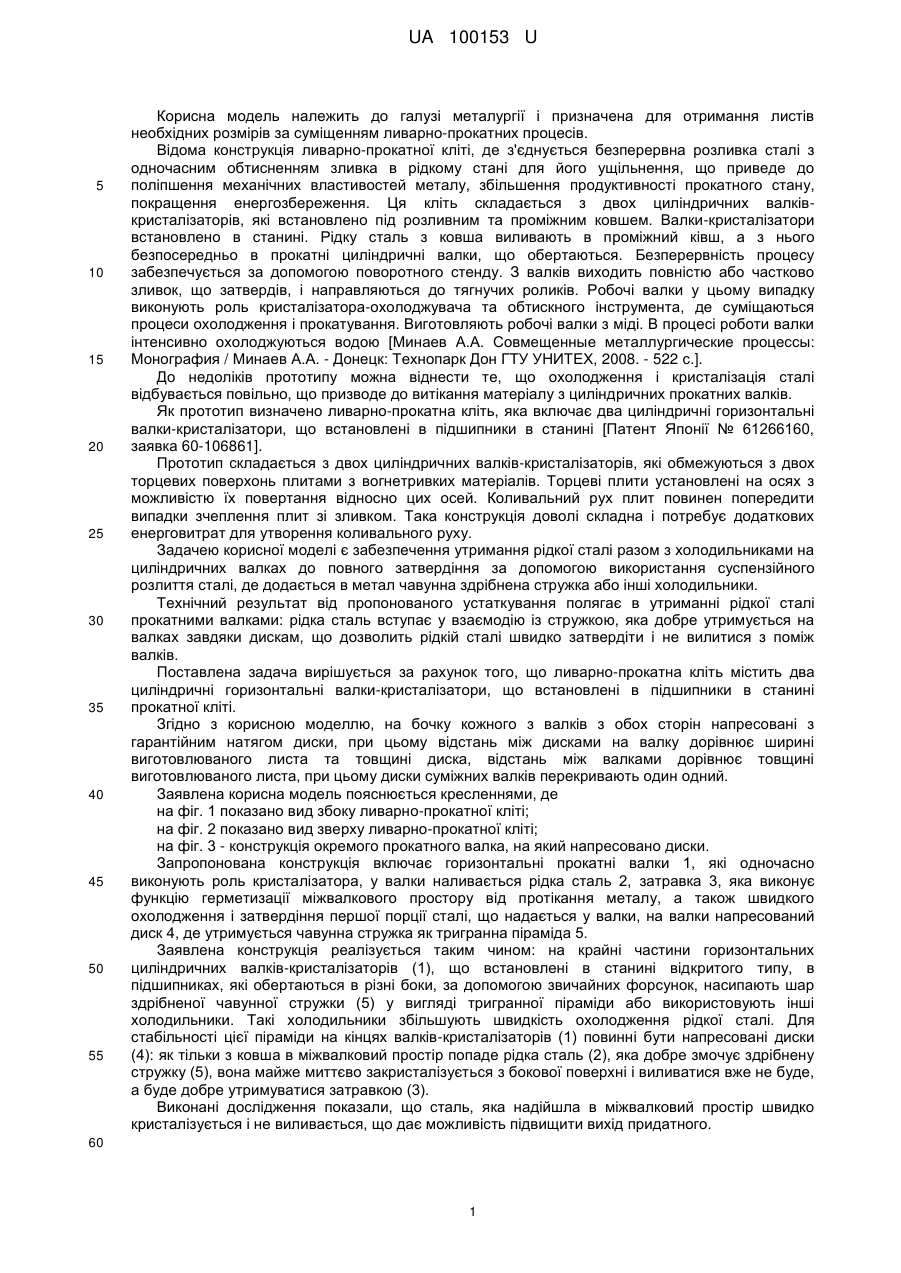

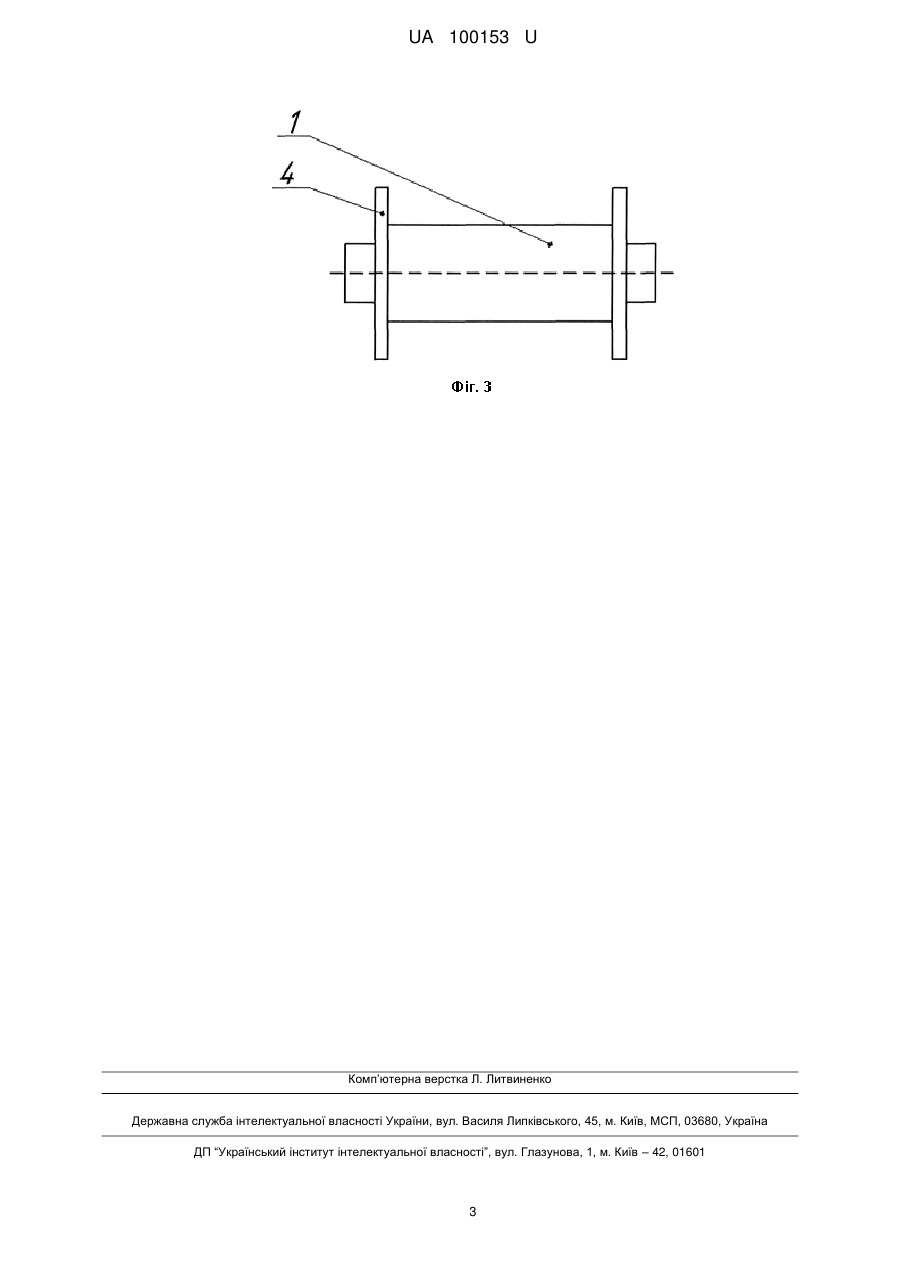

Реферат: Ливарно-прокатна кліть містить два циліндричні горизонтальні валки-кристалізатори, що встановлені в підшипники в станині прокатної кліті. На бочку кожного з валків з обох сторін напресовані з гарантійним натягом диски, при цьому відстань між дисками на валку дорівнює ширині виготовлюваного листа та товщині диска, відстань між валками дорівнює товщині виготовлюваного листа, при цьому диски суміжних валків перекривають один одний. UA 100153 U (12) UA 100153 U UA 100153 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі металургії і призначена для отримання листів необхідних розмірів за суміщенням ливарно-прокатних процесів. Відома конструкція ливарно-прокатної кліті, де з'єднується безперервна розливка сталі з одночасним обтисненням зливка в рідкому стані для його ущільнення, що приведе до поліпшення механічних властивостей металу, збільшення продуктивності прокатного стану, покращення енергозбереження. Ця кліть складається з двох циліндричних валківкристалізаторів, які встановлено під розливним та проміжним ковшем. Валки-кристалізатори встановлено в станині. Рідку сталь з ковша виливають в проміжний ківш, а з нього безпосередньо в прокатні циліндричні валки, що обертаються. Безперервність процесу забезпечується за допомогою поворотного стенду. З валків виходить повністю або частково зливок, що затвердів, і направляються до тягнучих роликів. Робочі валки у цьому випадку виконують роль кристалізатора-охолоджувача та обтискного інструмента, де суміщаються процеси охолодження і прокатування. Виготовляють робочі валки з міді. В процесі роботи валки інтенсивно охолоджуються водою [Минаев А.А. Совмещенные металлургические процессы: Монография / Минаев А.А. - Донецк: Технопарк Дон ГТУ УНИТЕХ, 2008. - 522 с.]. До недоліків прототипу можна віднести те, що охолодження і кристалізація сталі відбувається повільно, що призводе до витікання матеріалу з циліндричних прокатних валків. Як прототип визначено ливарно-прокатна кліть, яка включає два циліндричні горизонтальні валки-кристалізатори, що встановлені в підшипники в станині [Патент Японії № 61266160, заявка 60-106861]. Прототип складається з двох циліндричних валків-кристалізаторів, які обмежуються з двох торцевих поверхонь плитами з вогнетривких матеріалів. Торцеві плити установлені на осях з можливістю їх повертання відносно цих осей. Коливальний рух плит повинен попередити випадки зчеплення плит зі зливком. Така конструкція доволі складна і потребує додаткових енерговитрат для утворення коливального руху. Задачею корисної моделі є забезпечення утримання рідкої сталі разом з холодильниками на циліндричних валках до повного затвердіння за допомогою використання суспензійного розлиття сталі, де додається в метал чавунна здрібнена стружка або інші холодильники. Технічний результат від пропонованого устаткування полягає в утриманні рідкої сталі прокатними валками: рідка сталь вступає у взаємодію із стружкою, яка добре утримується на валках завдяки дискам, що дозволить рідкій сталі швидко затвердіти і не вилитися з поміж валків. Поставлена задача вирішується за рахунок того, що ливарно-прокатна кліть містить два циліндричні горизонтальні валки-кристалізатори, що встановлені в підшипники в станині прокатної кліті. Згідно з корисною моделлю, на бочку кожного з валків з обох сторін напресовані з гарантійним натягом диски, при цьому відстань між дисками на валку дорівнює ширині виготовлюваного листа та товщині диска, відстань між валками дорівнює товщині виготовлюваного листа, при цьому диски суміжних валків перекривають один одний. Заявлена корисна модель пояснюється кресленнями, де на фіг. 1 показано вид збоку ливарно-прокатної кліті; на фіг. 2 показано вид зверху ливарно-прокатної кліті; на фіг. 3 - конструкція окремого прокатного валка, на який напресовано диски. Запропонована конструкція включає горизонтальні прокатні валки 1, які одночасно виконують роль кристалізатора, у валки наливається рідка сталь 2, затравка 3, яка виконує функцію герметизації міжвалкового простору від протікання металу, а також швидкого охолодження і затвердіння першої порції сталі, що надається у валки, на валки напресований диск 4, де утримується чавунна стружка як тригранна піраміда 5. Заявлена конструкція реалізується таким чином: на крайні частини горизонтальних циліндричних валків-кристалізаторів (1), що встановлені в станині відкритого типу, в підшипниках, які обертаються в різні боки, за допомогою звичайних форсунок, насипають шар здрібненої чавунної стружки (5) у вигляді тригранної піраміди або використовують інші холодильники. Такі холодильники збільшують швидкість охолодження рідкої сталі. Для стабільності цієї піраміди на кінцях валків-кристалізаторів (1) повинні бути напресовані диски (4): як тільки з ковша в міжвалковий простір попаде рідка сталь (2), яка добре змочує здрібнену стружку (5), вона майже миттєво закристалізується з бокової поверхні і виливатися вже не буде, а буде добре утримуватися затравкою (3). Виконані дослідження показали, що сталь, яка надійшла в міжвалковий простір швидко кристалізується і не виливається, що дає можливість підвищити вихід придатного. 60 1 UA 100153 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ливарно-прокатна кліть, що містить два циліндричні горизонтальні валки-кристалізатори, що встановлені в підшипники в станині прокатної кліті, яка відрізняється тим, що на бочку кожного з валків з обох сторін напресовані з гарантійним натягом диски, при цьому відстань між дисками на валку дорівнює ширині виготовлюваного листа та товщині диска, відстань між валками дорівнює товщині виготовлюваного листа, при цьому диски суміжних валків перекривають один одний. 2 UA 100153 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
