Пристрій для двосторонньої розпечатки стільника

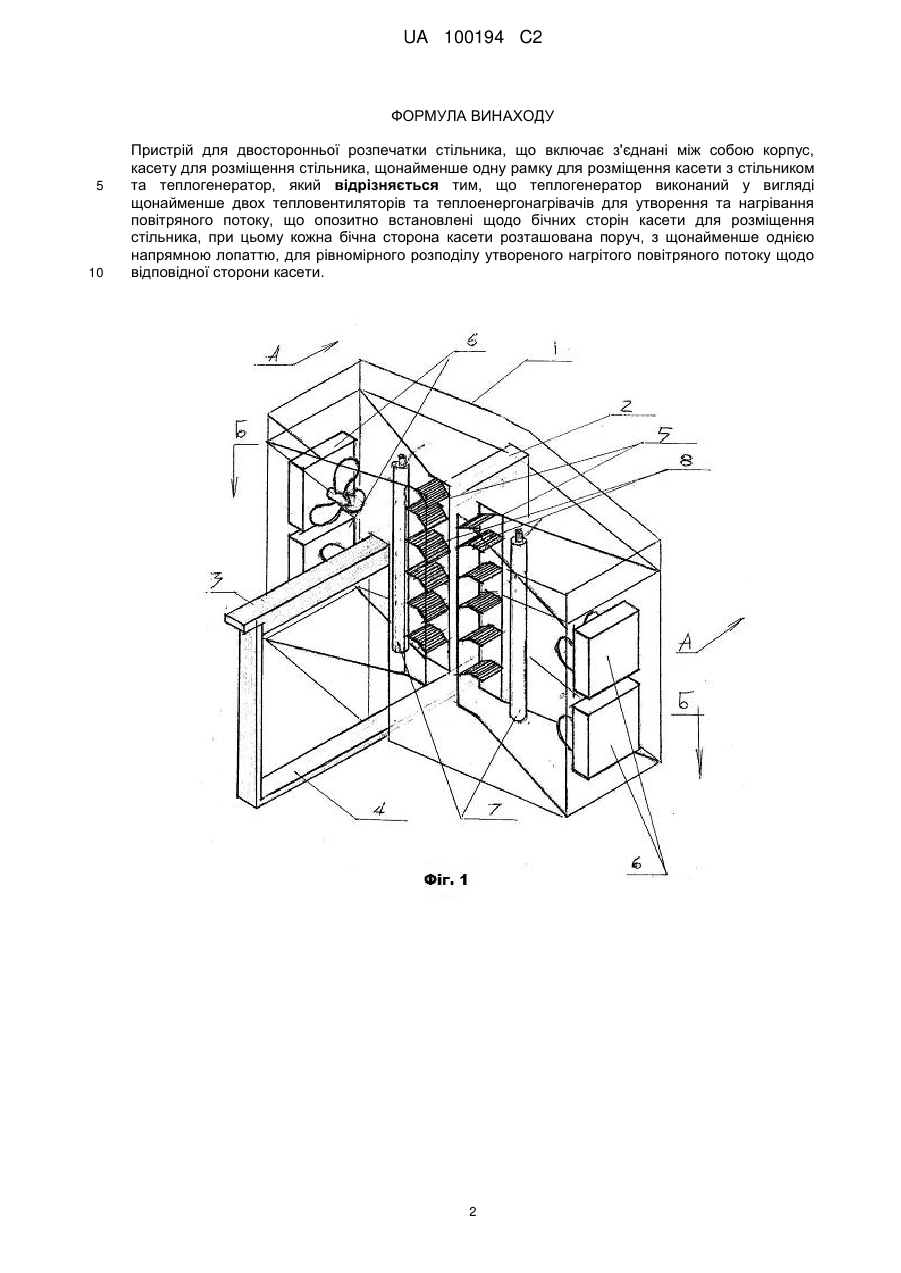

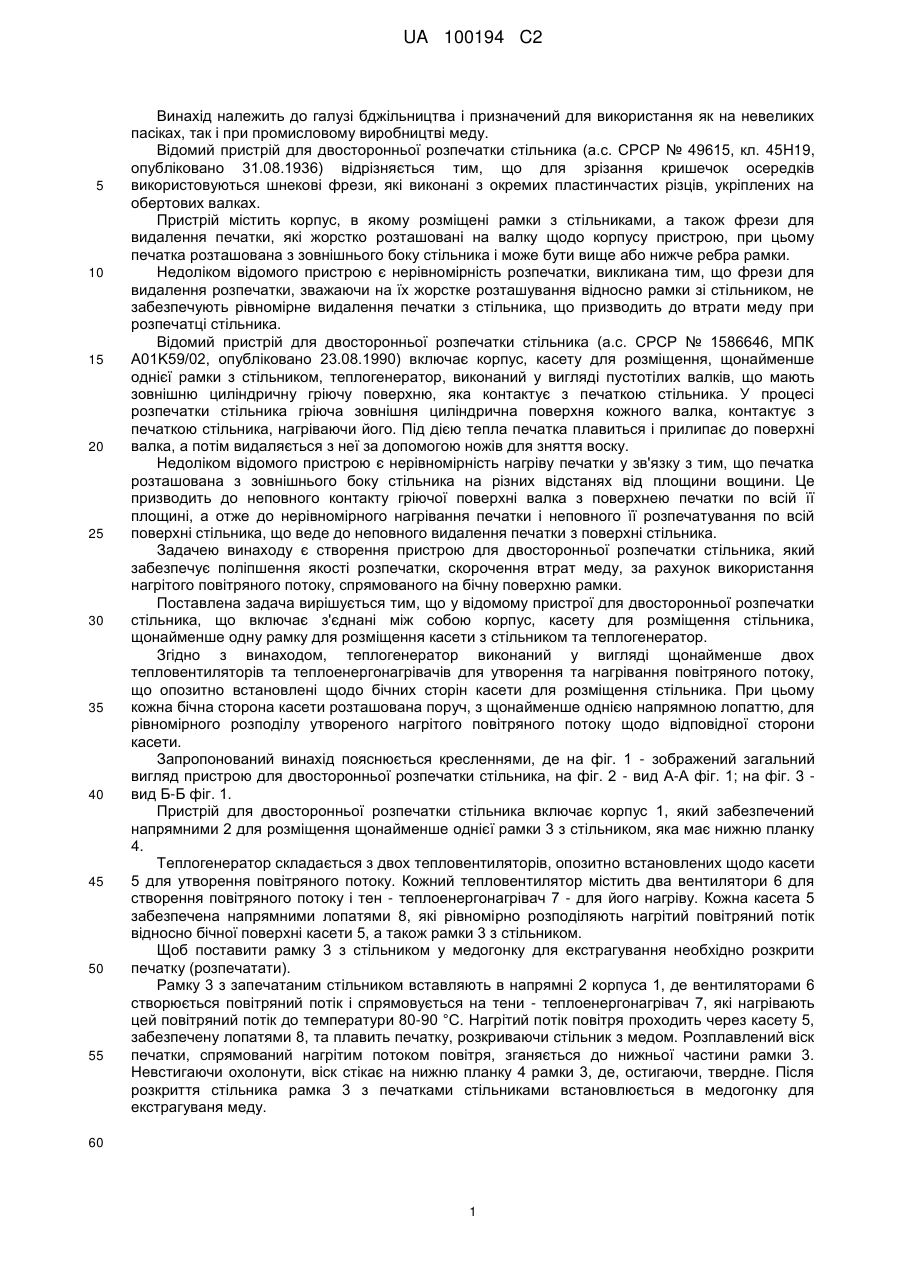

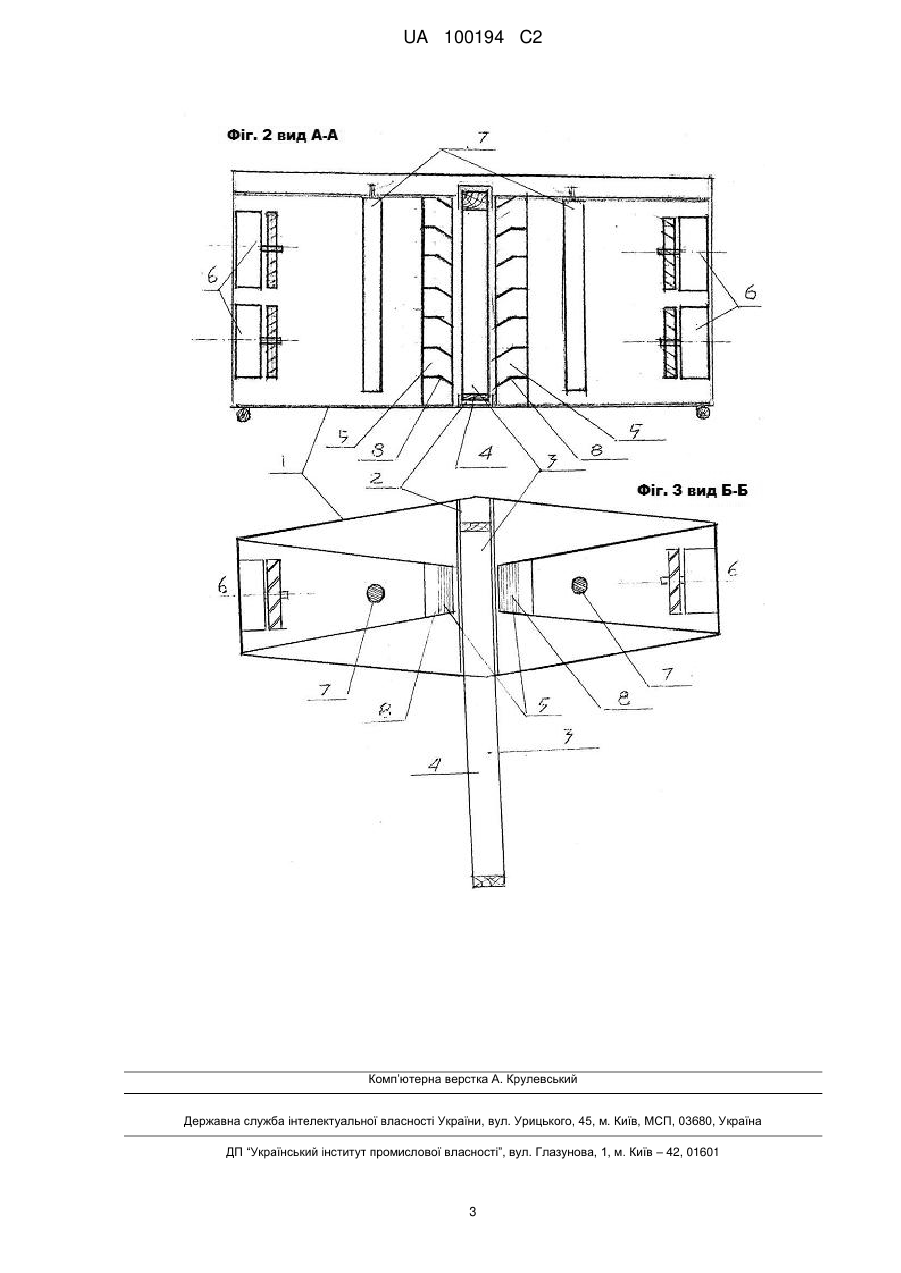

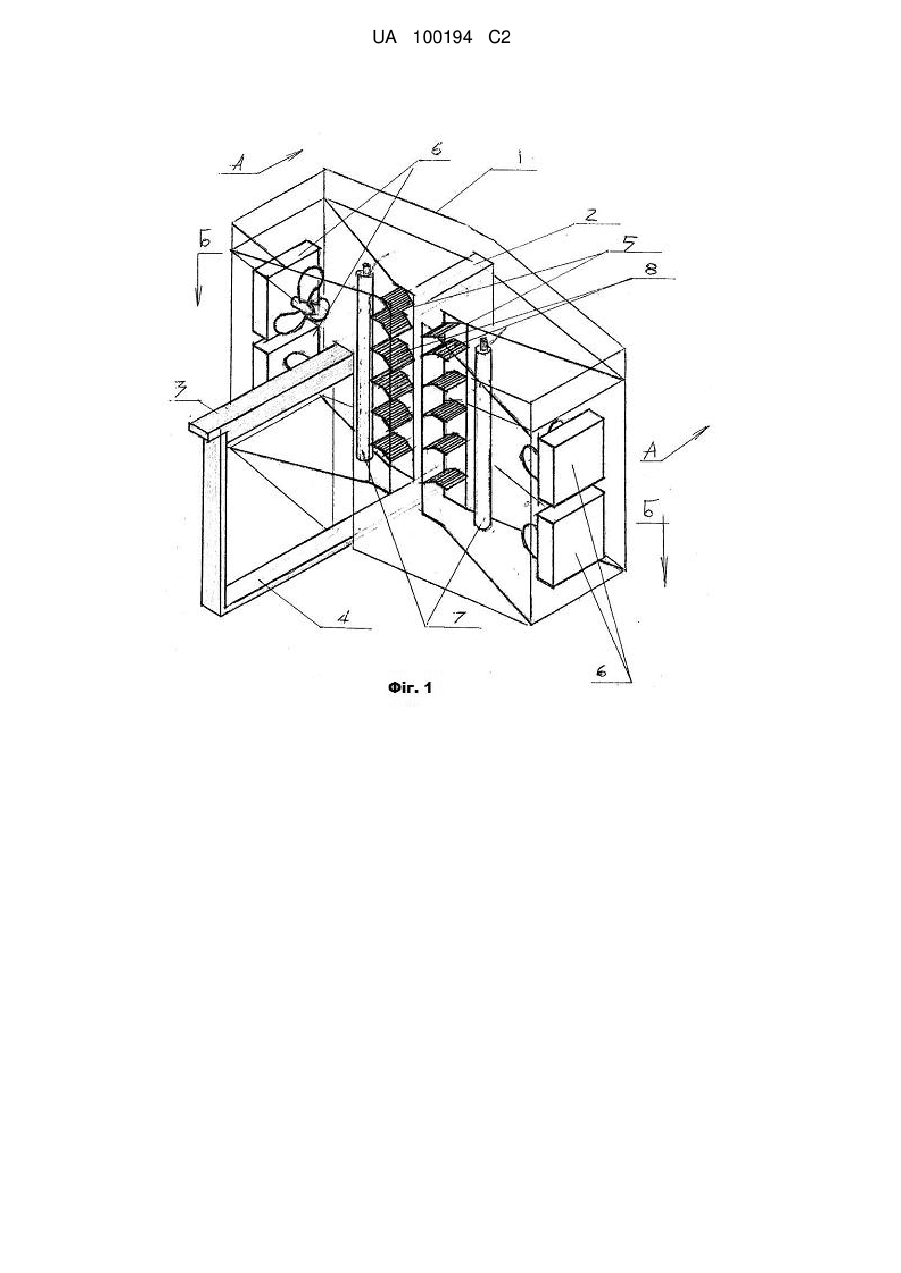

Реферат: Пристрій для двосторонньої розпечатки стільника включає з'єднані між собою корпус, касету для розміщення стільника, щонайменше одну рамку для розміщення касети з стільником та теплогенератор. Теплогенератор виконаний у вигляді щонайменше двох тепловентиляторів та теплоенергонагрівачів для утворення та нагрівання повітряного потоку, що опозитно встановлені щодо бічних сторін касети для розміщення стільника. При цьому кожна бічна сторона касети розташована поруч, з щонайменше однією напрямною лопаттю, для рівномірного розподілу утвореного нагрітого повітряного потоку щодо відповідної сторони касети. UA 100194 C2 (12) UA 100194 C2 UA 100194 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі бджільництва і призначений для використання як на невеликих пасіках, так і при промисловому виробництві меду. Відомий пристрій для двосторонньої розпечатки стільника (а.с. СРСР № 49615, кл. 45H19, опубліковано 31.08.1936) відрізняється тим, що для зрізання кришечок осередків використовуються шнекові фрези, які виконані з окремих пластинчастих різців, укріплених на обертових валках. Пристрій містить корпус, в якому розміщені рамки з стільниками, а також фрези для видалення печатки, які жорстко розташовані на валку щодо корпусу пристрою, при цьому печатка розташована з зовнішнього боку стільника і може бути вище або нижче ребра рамки. Недоліком відомого пристрою є нерівномірність розпечатки, викликана тим, що фрези для видалення розпечатки, зважаючи на їх жорстке розташування відносно рамки зі стільником, не забезпечують рівномірне видалення печатки з стільника, що призводить до втрати меду при розпечатці стільника. Відомий пристрій для двосторонньої розпечатки стільника (а.с. СРСР № 1586646, МПК А01K59/02, опубліковано 23.08.1990) включає корпус, касету для розміщення, щонайменше однієї рамки з стільником, теплогенератор, виконаний у вигляді пустотілих валків, що мають зовнішню циліндричну гріючу поверхню, яка контактує з печаткою стільника. У процесі розпечатки стільника гріюча зовнішня циліндрична поверхня кожного валка, контактує з печаткою стільника, нагріваючи його. Під дією тепла печатка плавиться і прилипає до поверхні валка, а потім видаляється з неї за допомогою ножів для зняття воску. Недоліком відомого пристрою є нерівномірність нагріву печатки у зв'язку з тим, що печатка розташована з зовнішнього боку стільника на різних відстанях від площини вощини. Це призводить до неповного контакту гріючої поверхні валка з поверхнею печатки по всій її площині, а отже до нерівномірного нагрівання печатки і неповного її розпечатування по всій поверхні стільника, що веде до неповного видалення печатки з поверхні стільника. Задачею винаходу є створення пристрою для двосторонньої розпечатки стільника, який забезпечує поліпшення якості розпечатки, скорочення втрат меду, за рахунок використання нагрітого повітряного потоку, спрямованого на бічну поверхню рамки. Поставлена задача вирішується тим, що у відомому пристрої для двосторонньої розпечатки стільника, що включає з'єднані між собою корпус, касету для розміщення стільника, щонайменше одну рамку для розміщення касети з стільником та теплогенератор. Згідно з винаходом, теплогенератор виконаний у вигляді щонайменше двох тепловентиляторів та теплоенергонагрівачів для утворення та нагрівання повітряного потоку, що опозитно встановлені щодо бічних сторін касети для розміщення стільника. При цьому кожна бічна сторона касети розташована поруч, з щонайменше однією напрямною лопаттю, для рівномірного розподілу утвореного нагрітого повітряного потоку щодо відповідної сторони касети. Запропонований винахід пояснюється кресленнями, де на фіг. 1 - зображений загальний вигляд пристрою для двосторонньої розпечатки стільника, на фіг. 2 - вид А-А фіг. 1; на фіг. 3 вид Б-Б фіг. 1. Пристрій для двосторонньої розпечатки стільника включає корпус 1, який забезпечений напрямними 2 для розміщення щонайменше однієї рамки 3 з стільником, яка має нижню планку 4. Теплогенератор складається з двох тепловентиляторів, опозитно встановлених щодо касети 5 для утворення повітряного потоку. Кожний тепловентилятор містить два вентилятори 6 для створення повітряного потоку і тен - теплоенергонагрівач 7 - для його нагріву. Кожна касета 5 забезпечена напрямними лопатями 8, які рівномірно розподіляють нагрітий повітряний потік відносно бічної поверхні касети 5, а також рамки 3 з стільником. Щоб поставити рамку 3 з стільником у медогонку для екстрагування необхідно розкрити печатку (розпечатати). Рамку 3 з запечатаним стільником вставляють в напрямні 2 корпуса 1, де вентиляторами 6 створюється повітряний потік і спрямовується на тени - теплоенергонагрівач 7, які нагрівають цей повітряний потік до температури 80-90 °С. Нагрітий потік повітря проходить через касету 5, забезпечену лопатями 8, та плавить печатку, розкриваючи стільник з медом. Розплавлений віск печатки, спрямований нагрітим потоком повітря, зганяється до нижньої частини рамки 3. Невстигаючи охолонути, віск стікає на нижню планку 4 рамки 3, де, остигаючи, твердне. Після розкриття стільника рамка 3 з печатками стільниками встановлюється в медогонку для екстрагуваня меду. 60 1 UA 100194 C2 ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для двосторонньої розпечатки стільника, що включає з'єднані між собою корпус, касету для розміщення стільника, щонайменше одну рамку для розміщення касети з стільником та теплогенератор, який відрізняється тим, що теплогенератор виконаний у вигляді щонайменше двох тепловентиляторів та теплоенергонагрівачів для утворення та нагрівання повітряного потоку, що опозитно встановлені щодо бічних сторін касети для розміщення стільника, при цьому кожна бічна сторона касети розташована поруч, з щонайменше однією напрямною лопаттю, для рівномірного розподілу утвореного нагрітого повітряного потоку щодо відповідної сторони касети. 2 UA 100194 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
