Променезап’ястковий вузол протеза верхньої кінцівки

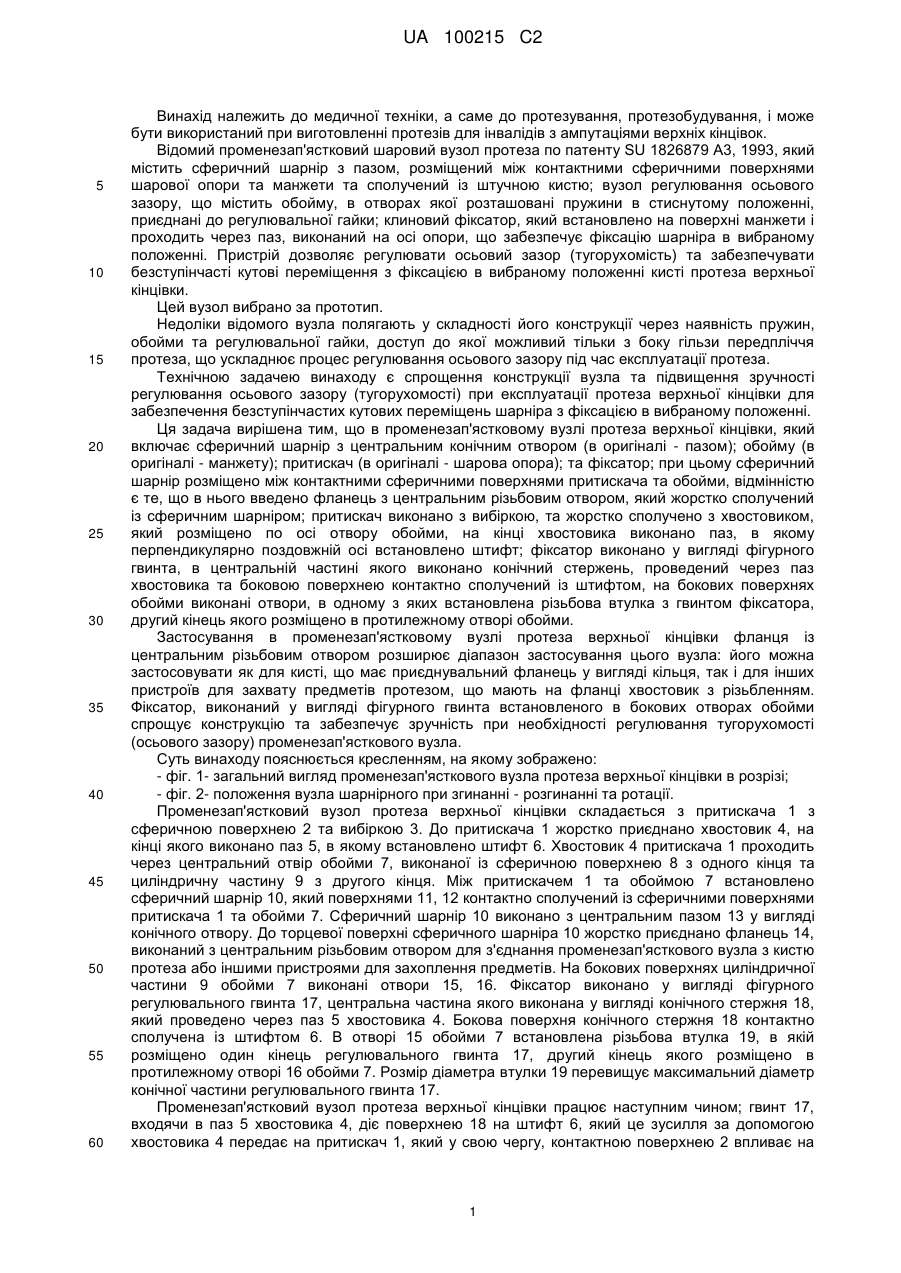

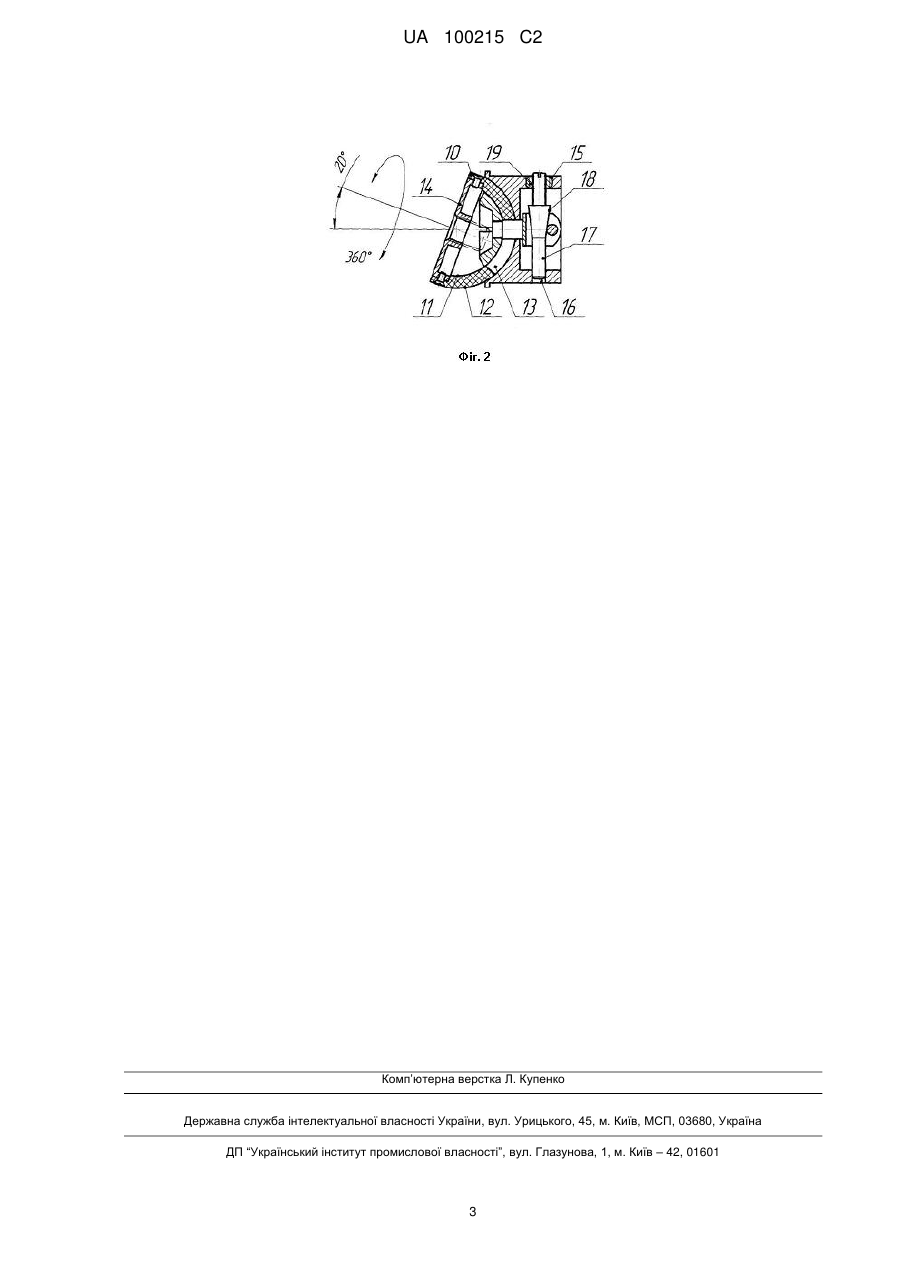

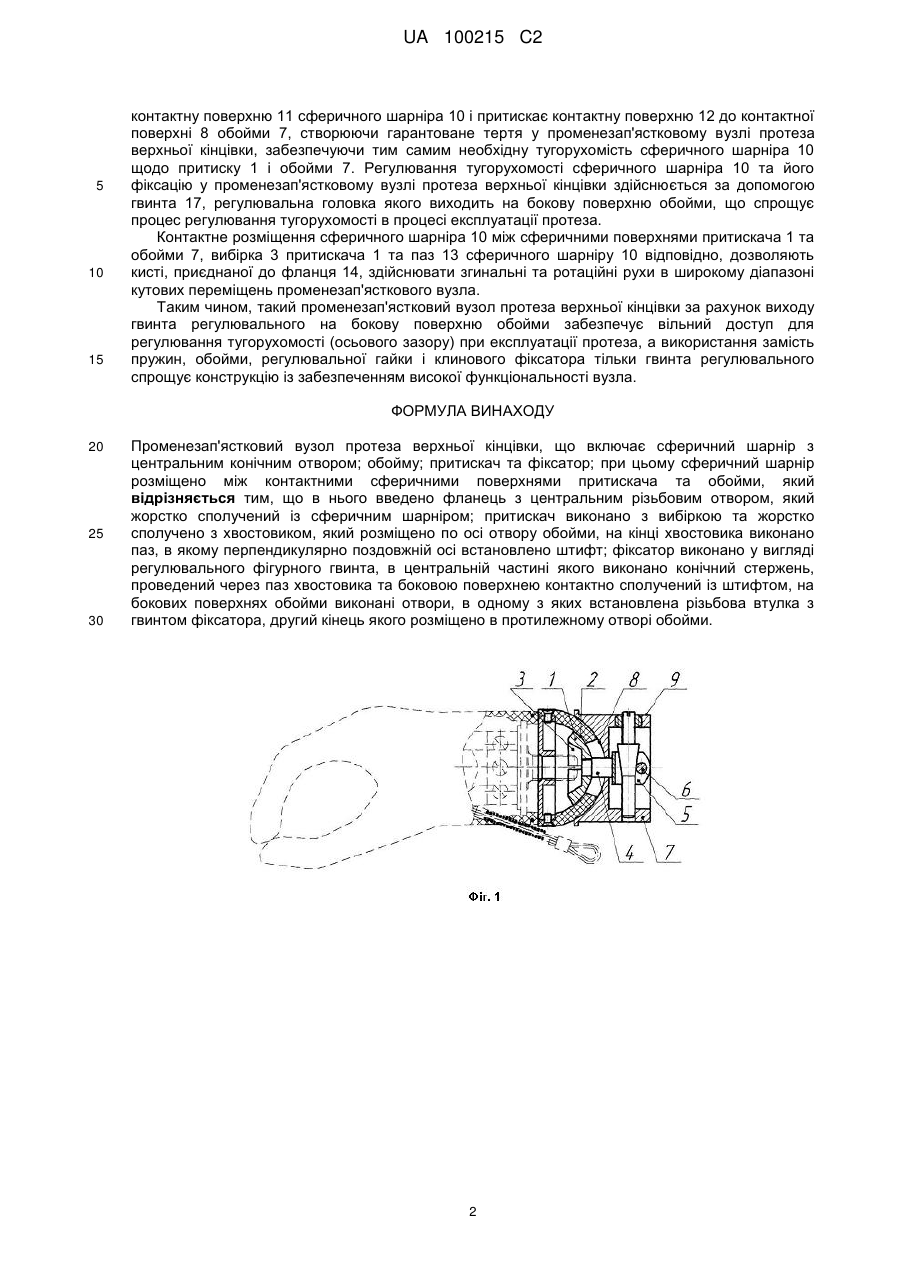

Реферат: Променезап'ястковий вузол протеза верхньої кінцівки належить до медичної техніки, а саме до протезування, протезобудування, і може бути використаний при виготовленні протезів для інвалідів з ампутаціями верхніх кінцівок. Променезап'ястковий вузол включає сферичний шарнір з центральним конічним отвором; обойму; притискач та фіксатор; при цьому сферичний шарнір розміщено між контактними сферичними поверхнями притискача та обойми, фланець з центральним різьбовим отвором, який жорстко сполучений із сферичним шарніром; притискач виконано з вибіркою, та жорстко сполучено з хвостовиком, який розміщено по осі отвору обойми, на кінці хвостовика виконано паз, в якому перпендикулярно поздовжній осі встановлено штифт; фіксатор виконано у вигляді регулювального фігурного гвинта, в центральній частині якого виконано конічний стержень, проведений через паз хвостовика та боковою поверхнею контактно сполучений із штифтом, на бокових поверхнях обойми виконані отвори, в одному з яких встановлена різьбова втулка з гвинтом фіксатора, другий кінець якого розміщено в протилежному отворі обойми. Променезап'ястковий вузол протеза верхньої кінцівки забезпечує вільний доступ для регулювання тугорухомості (осьового зазору) при експлуатації протеза та використання замість пружин, обойми, регулювальної гайки і клинового фіксатора тільки гвинта регулювального спрощує конструкцію із забезпеченням високої функціональності вузла. UA 100215 C2 (12) UA 100215 C2 UA 100215 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до медичної техніки, а саме до протезування, протезобудування, і може бути використаний при виготовленні протезів для інвалідів з ампутаціями верхніх кінцівок. Відомий променезап'ястковий шаровий вузол протеза по патенту SU 1826879 A3, 1993, який містить сферичний шарнір з пазом, розміщений між контактними сферичними поверхнями шарової опори та манжети та сполучений із штучною кистю; вузол регулювання осьового зазору, що містить обойму, в отворах якої розташовані пружини в стиснутому положенні, приєднані до регулювальної гайки; клиновий фіксатор, який встановлено на поверхні манжети і проходить через паз, виконаний на осі опори, що забезпечує фіксацію шарніра в вибраному положенні. Пристрій дозволяє регулювати осьовий зазор (тугорухомість) та забезпечувати безступінчасті кутові переміщення з фіксацією в вибраному положенні кисті протеза верхньої кінцівки. Цей вузол вибрано за прототип. Недоліки відомого вузла полягають у складності його конструкції через наявність пружин, обойми та регулювальної гайки, доступ до якої можливий тільки з боку гільзи передпліччя протеза, що ускладнює процес регулювання осьового зазору під час експлуатації протеза. Технічною задачею винаходу є спрощення конструкції вузла та підвищення зручності регулювання осьового зазору (тугорухомості) при експлуатації протеза верхньої кінцівки для забезпечення безступінчастих кутових переміщень шарніра з фіксацією в вибраному положенні. Ця задача вирішена тим, що в променезап'ястковому вузлі протеза верхньої кінцівки, який включає сферичний шарнір з центральним конічним отвором (в оригіналі - пазом); обойму (в оригіналі - манжету); притискач (в оригіналі - шарова опора); та фіксатор; при цьому сферичний шарнір розміщено між контактними сферичними поверхнями притискача та обойми, відмінністю є те, що в нього введено фланець з центральним різьбовим отвором, який жорстко сполучений із сферичним шарніром; притискач виконано з вибіркою, та жорстко сполучено з хвостовиком, який розміщено по осі отвору обойми, на кінці хвостовика виконано паз, в якому перпендикулярно поздовжній осі встановлено штифт; фіксатор виконано у вигляді фігурного гвинта, в центральній частині якого виконано конічний стержень, проведений через паз хвостовика та боковою поверхнею контактно сполучений із штифтом, на бокових поверхнях обойми виконані отвори, в одному з яких встановлена різьбова втулка з гвинтом фіксатора, другий кінець якого розміщено в протилежному отворі обойми. Застосування в променезап'ястковому вузлі протеза верхньої кінцівки фланця із центральним різьбовим отвором розширює діапазон застосування цього вузла: його можна застосовувати як для кисті, що має приєднувальний фланець у вигляді кільця, так і для інших пристроїв для захвату предметів протезом, що мають на фланці хвостовик з різьбленням. Фіксатор, виконаний у вигляді фігурного гвинта встановленого в бокових отворах обойми спрощує конструкцію та забезпечує зручність при необхідності регулювання тугорухомості (осьового зазору) променезап'ясткового вузла. Суть винаходу пояснюється кресленням, на якому зображено: - фіг. 1- загальний вигляд променезап'ясткового вузла протеза верхньої кінцівки в розрізі; - фіг. 2- положення вузла шарнірного при згинанні - розгинанні та ротації. Променезап'ястковий вузол протеза верхньої кінцівки складається з притискача 1 з сферичною поверхнею 2 та вибіркою 3. До притискача 1 жорстко приєднано хвостовик 4, на кінці якого виконано паз 5, в якому встановлено штифт 6. Хвостовик 4 притискача 1 проходить через центральний отвір обойми 7, виконаної із сферичною поверхнею 8 з одного кінця та циліндричну частину 9 з другого кінця. Між притискачем 1 та обоймою 7 встановлено сферичний шарнір 10, який поверхнями 11, 12 контактно сполучений із сферичними поверхнями притискача 1 та обойми 7. Сферичний шарнір 10 виконано з центральним пазом 13 у вигляді конічного отвору. До торцевої поверхні сферичного шарніра 10 жорстко приєднано фланець 14, виконаний з центральним різьбовим отвором для з'єднання променезап'ясткового вузла з кистю протеза або іншими пристроями для захоплення предметів. На бокових поверхнях циліндричної частини 9 обойми 7 виконані отвори 15, 16. Фіксатор виконано у вигляді фігурного регулювального гвинта 17, центральна частина якого виконана у вигляді конічного стержня 18, який проведено через паз 5 хвостовика 4. Бокова поверхня конічного стержня 18 контактно сполучена із штифтом 6. В отворі 15 обойми 7 встановлена різьбова втулка 19, в якій розміщено один кінець регулювального гвинта 17, другий кінець якого розміщено в протилежному отворі 16 обойми 7. Розмір діаметра втулки 19 перевищує максимальний діаметр конічної частини регулювального гвинта 17. Променезап'ястковий вузол протеза верхньої кінцівки працює наступним чином; гвинт 17, входячи в паз 5 хвостовика 4, діє поверхнею 18 на штифт 6, який це зусилля за допомогою хвостовика 4 передає на притискач 1, який у свою чергу, контактною поверхнею 2 впливає на 1 UA 100215 C2 5 10 15 контактну поверхню 11 сферичного шарніра 10 і притискає контактну поверхню 12 до контактної поверхні 8 обойми 7, створюючи гарантоване тертя у променезап'ястковому вузлі протеза верхньої кінцівки, забезпечуючи тим самим необхідну тугорухомість сферичного шарніра 10 щодо притиску 1 і обойми 7. Регулювання тугорухомості сферичного шарніра 10 та його фіксацію у променезап'ястковому вузлі протеза верхньої кінцівки здійснюється за допомогою гвинта 17, регулювальна головка якого виходить на бокову поверхню обойми, що спрощує процес регулювання тугорухомості в процесі експлуатації протеза. Контактне розміщення сферичного шарніра 10 між сферичними поверхнями притискача 1 та обойми 7, вибірка 3 притискача 1 та паз 13 сферичного шарніру 10 відповідно, дозволяють кисті, приєднаної до фланця 14, здійснювати згинальні та ротаційні рухи в широкому діапазоні кутових переміщень променезап'ясткового вузла. Таким чином, такий променезап'ястковий вузол протеза верхньої кінцівки за рахунок виходу гвинта регулювального на бокову поверхню обойми забезпечує вільний доступ для регулювання тугорухомості (осьового зазору) при експлуатації протеза, а використання замість пружин, обойми, регулювальної гайки і клинового фіксатора тільки гвинта регулювального спрощує конструкцію із забезпеченням високої функціональності вузла. ФОРМУЛА ВИНАХОДУ 20 25 30 Променезап'ястковий вузол протеза верхньої кінцівки, що включає сферичний шарнір з центральним конічним отвором; обойму; притискач та фіксатор; при цьому сферичний шарнір розміщено між контактними сферичними поверхнями притискача та обойми, який відрізняється тим, що в нього введено фланець з центральним різьбовим отвором, який жорстко сполучений із сферичним шарніром; притискач виконано з вибіркою та жорстко сполучено з хвостовиком, який розміщено по осі отвору обойми, на кінці хвостовика виконано паз, в якому перпендикулярно поздовжній осі встановлено штифт; фіксатор виконано у вигляді регулювального фігурного гвинта, в центральній частині якого виконано конічний стержень, проведений через паз хвостовика та боковою поверхнею контактно сполучений із штифтом, на бокових поверхнях обойми виконані отвори, в одному з яких встановлена різьбова втулка з гвинтом фіксатора, другий кінець якого розміщено в протилежному отворі обойми. 2 UA 100215 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
