Підйомні риштування

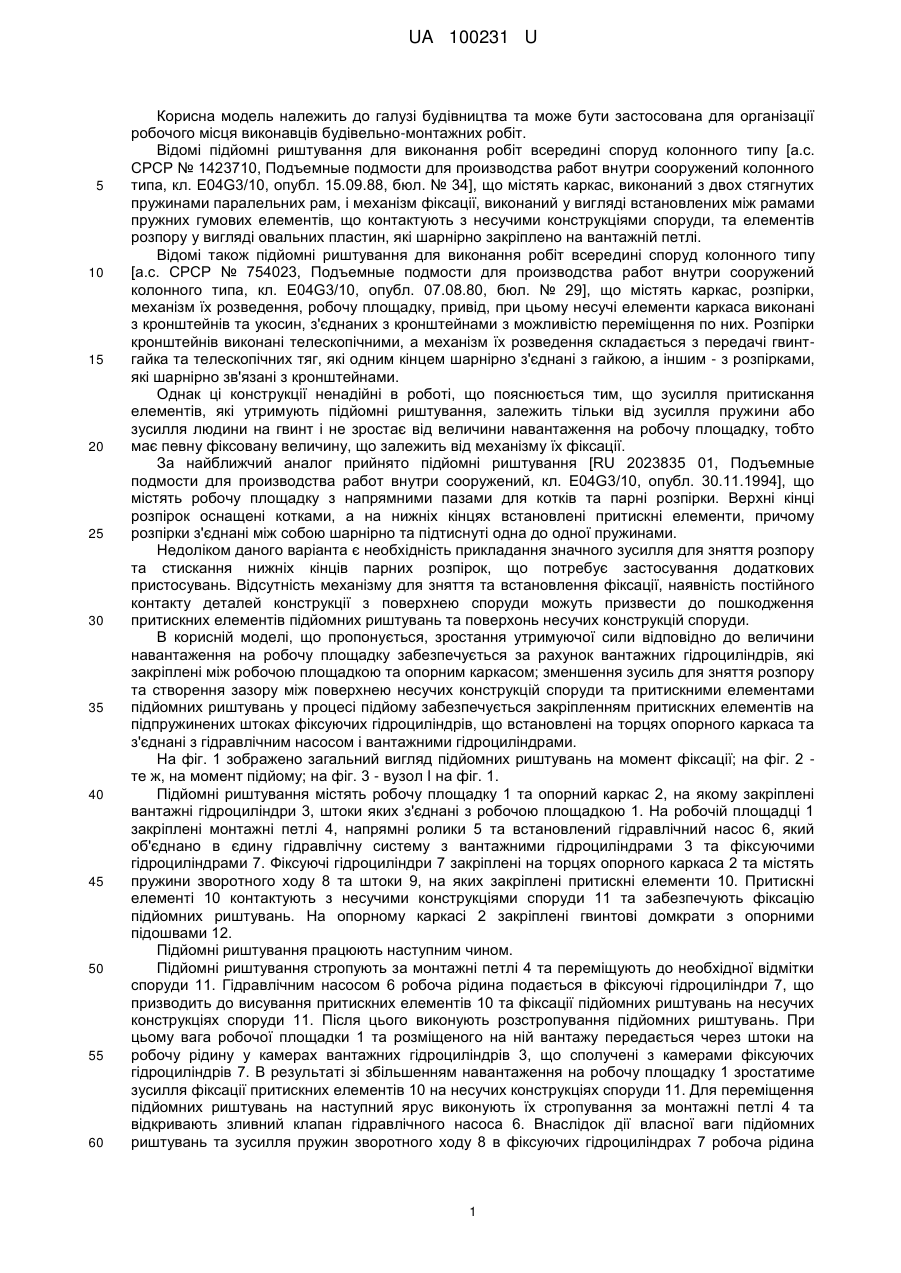

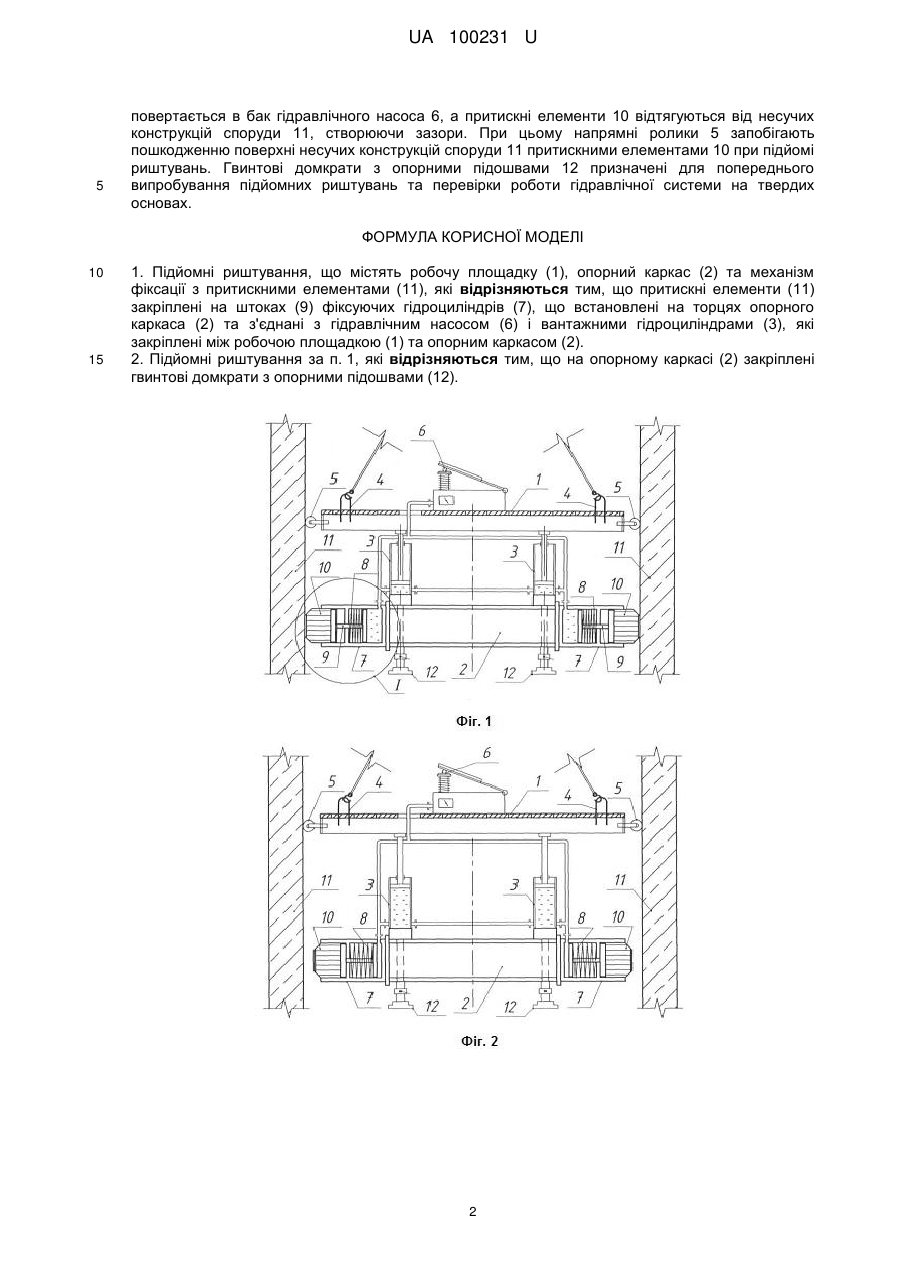

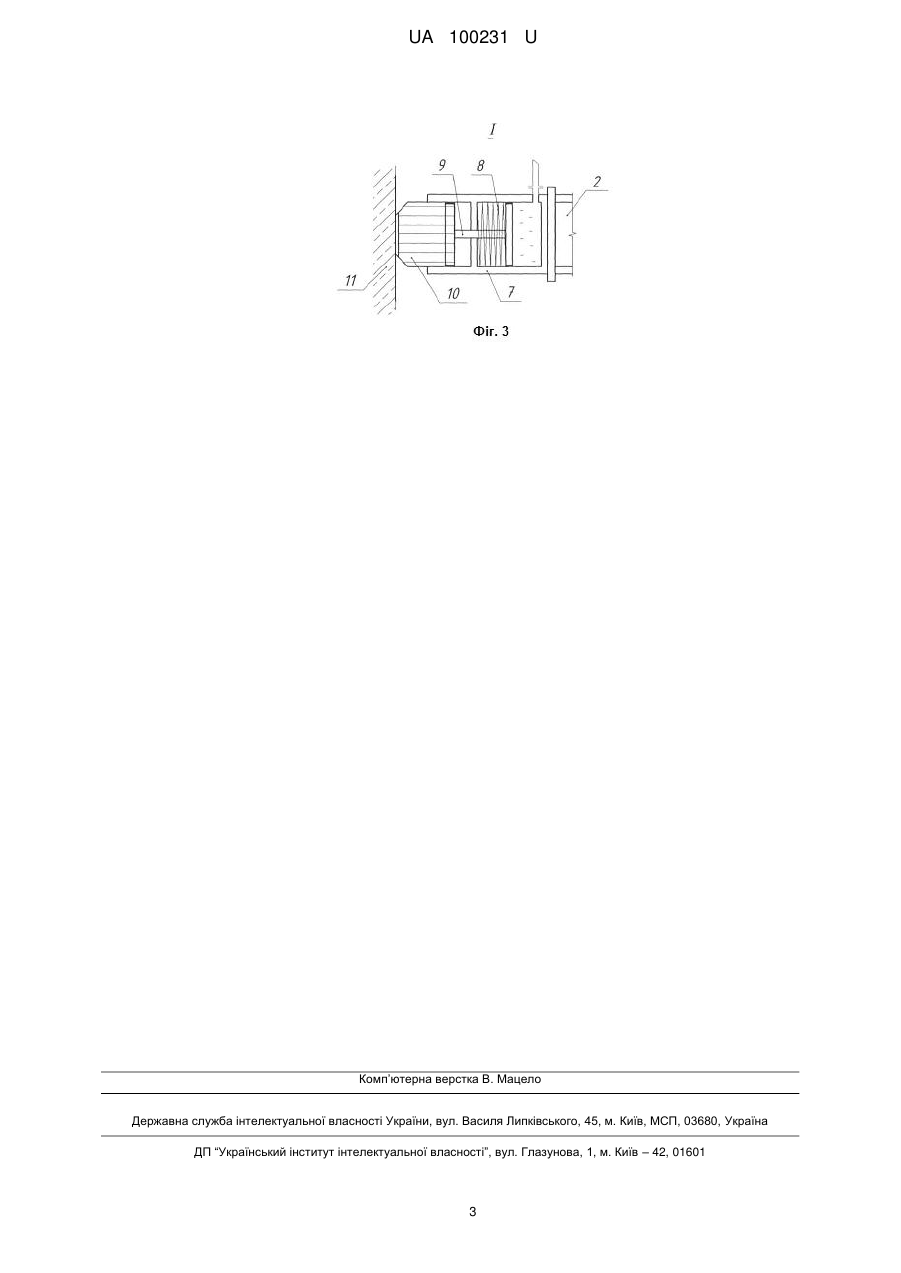

Реферат: Підйомні риштування містять робочу площадку, опорний каркас та механізм фіксації з притискними елементами. Притискні елементи закріплені на штоках фіксуючих гідроциліндрів, що встановлені на торцях опорного каркаса та з'єднані з гідравлічним насосом і вантажними гідроциліндрами, які закріплені між робочою площадкою та опорним каркасом. UA 100231 U (12) UA 100231 U UA 100231 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва та може бути застосована для організації робочого місця виконавців будівельно-монтажних робіт. Відомі підйомні риштування для виконання робіт всередині споруд колонного типу [а.с. СРСР № 1423710, Подъемные подмости для производства работ внутри сооружений колонного типа, кл. E04G3/10, опубл. 15.09.88, бюл. № 34], що містять каркас, виконаний з двох стягнутих пружинами паралельних рам, і механізм фіксації, виконаний у вигляді встановлених між рамами пружних гумових елементів, що контактують з несучими конструкціями споруди, та елементів розпору у вигляді овальних пластин, які шарнірно закріплено на вантажній петлі. Відомі також підйомні риштування для виконання робіт всередині споруд колонного типу [а.с. СРСР № 754023, Подъемные подмости для производства работ внутри сооружений колонного типа, кл. E04G3/10, опубл. 07.08.80, бюл. № 29], що містять каркас, розпірки, механізм їх розведення, робочу площадку, привід, при цьому несучі елементи каркаса виконані з кронштейнів та укосин, з'єднаних з кронштейнами з можливістю переміщення по них. Розпірки кронштейнів виконані телескопічними, а механізм їх розведення складається з передачі гвинтгайка та телескопічних тяг, які одним кінцем шарнірно з'єднані з гайкою, а іншим - з розпірками, які шарнірно зв'язані з кронштейнами. Однак ці конструкції ненадійні в роботі, що пояснюється тим, що зусилля притискання елементів, які утримують підйомні риштування, залежить тільки від зусилля пружини або зусилля людини на гвинт і не зростає від величини навантаження на робочу площадку, тобто має певну фіксовану величину, що залежить від механізму їх фіксації. За найближчий аналог прийнято підйомні риштування [RU 2023835 01, Подъемные подмости для производства работ внутри сооружений, кл. E04G3/10, опубл. 30.11.1994], що містять робочу площадку з напрямними пазами для котків та парні розпірки. Верхні кінці розпірок оснащені котками, а на нижніх кінцях встановлені притискні елементи, причому розпірки з'єднані між собою шарнірно та підтиснуті одна до одної пружинами. Недоліком даного варіанта є необхідність прикладання значного зусилля для зняття розпору та стискання нижніх кінців парних розпірок, що потребує застосування додаткових пристосувань. Відсутність механізму для зняття та встановлення фіксації, наявність постійного контакту деталей конструкції з поверхнею споруди можуть призвести до пошкодження притискних елементів підйомних риштувань та поверхонь несучих конструкцій споруди. В корисній моделі, що пропонується, зростання утримуючої сили відповідно до величини навантаження на робочу площадку забезпечується за рахунок вантажних гідроциліндрів, які закріплені між робочою площадкою та опорним каркасом; зменшення зусиль для зняття розпору та створення зазору між поверхнею несучих конструкцій споруди та притискними елементами підйомних риштувань у процесі підйому забезпечується закріпленням притискних елементів на підпружинених штоках фіксуючих гідроциліндрів, що встановлені на торцях опорного каркаса та з'єднані з гідравлічним насосом і вантажними гідроциліндрами. На фіг. 1 зображено загальний вигляд підйомних риштувань на момент фіксації; на фіг. 2 те ж, на момент підйому; на фіг. 3 - вузол І на фіг. 1. Підйомні риштування містять робочу площадку 1 та опорний каркас 2, на якому закріплені вантажні гідроциліндри 3, штоки яких з'єднані з робочою площадкою 1. На робочій площадці 1 закріплені монтажні петлі 4, напрямні ролики 5 та встановлений гідравлічний насос 6, який об'єднано в єдину гідравлічну систему з вантажними гідроциліндрами 3 та фіксуючими гідроциліндрами 7. Фіксуючі гідроциліндри 7 закріплені на торцях опорного каркаса 2 та містять пружини зворотного ходу 8 та штоки 9, на яких закріплені притискні елементи 10. Притискні елементі 10 контактують з несучими конструкціями споруди 11 та забезпечують фіксацію підйомних риштувань. На опорному каркасі 2 закріплені гвинтові домкрати з опорними підошвами 12. Підйомні риштування працюють наступним чином. Підйомні риштування стропують за монтажні петлі 4 та переміщують до необхідної відмітки споруди 11. Гідравлічним насосом 6 робоча рідина подається в фіксуючі гідроциліндри 7, що призводить до висування притискних елементів 10 та фіксації підйомних риштувань на несучих конструкціях споруди 11. Після цього виконують розстропування підйомних риштувань. При цьому вага робочої площадки 1 та розміщеного на ній вантажу передається через штоки на робочу рідину у камерах вантажних гідроциліндрів 3, що сполучені з камерами фіксуючих гідроциліндрів 7. В результаті зі збільшенням навантаження на робочу площадку 1 зростатиме зусилля фіксації притискних елементів 10 на несучих конструкціях споруди 11. Для переміщення підйомних риштувань на наступний ярус виконують їх стропування за монтажні петлі 4 та відкривають зливний клапан гідравлічного насоса 6. Внаслідок дії власної ваги підйомних риштувань та зусилля пружин зворотного ходу 8 в фіксуючих гідроциліндрах 7 робоча рідина 1 UA 100231 U 5 повертається в бак гідравлічного насоса 6, а притискні елементи 10 відтягуються від несучих конструкцій споруди 11, створюючи зазори. При цьому напрямні ролики 5 запобігають пошкодженню поверхні несучих конструкцій споруди 11 притискними елементами 10 при підйомі риштувань. Гвинтові домкрати з опорними підошвами 12 призначені для попереднього випробування підйомних риштувань та перевірки роботи гідравлічної системи на твердих основах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Підйомні риштування, що містять робочу площадку (1), опорний каркас (2) та механізм фіксації з притискними елементами (11), які відрізняються тим, що притискні елементи (11) закріплені на штоках (9) фіксуючих гідроциліндрів (7), що встановлені на торцях опорного каркаса (2) та з'єднані з гідравлічним насосом (6) і вантажними гідроциліндрами (3), які закріплені між робочою площадкою (1) та опорним каркасом (2). 2. Підйомні риштування за п. 1, які відрізняються тим, що на опорному каркасі (2) закріплені гвинтові домкрати з опорними підошвами (12). 2 UA 100231 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
