Захисна накладка електронного пристрою

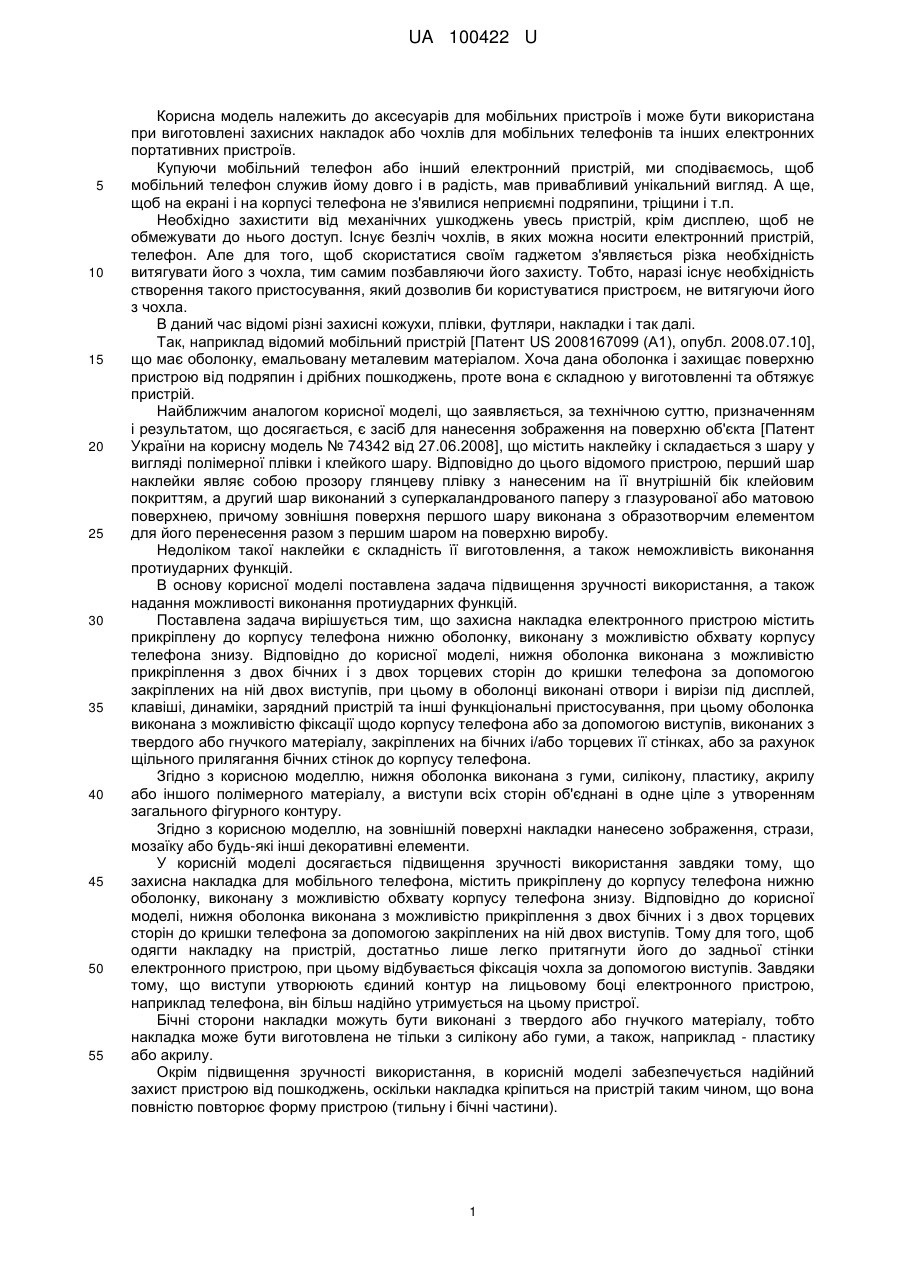

Реферат: Захисна накладка електронного пристрою, що містить прикріплену до корпусу телефона нижню оболонку, виконану з можливістю обхвату корпусу телефона знизу. Нижня оболонка виконана з можливістю прикріплення з двох бічних і з двох торцевих сторін до кришки телефона за допомогою закріплених на ній двох виступів. При цьому в оболонці виконані отвори і вирізи під дисплей, клавіші, динаміки, зарядний пристрій та інші функціональні пристосування. Оболонка виконана з можливістю фіксації щодо корпусу телефона або за допомогою виступів, виконаних з твердого або гнучкого матеріалу, закріплених на бічних і/або торцевих її стінках, або за рахунок щільного прилягання бічних стінок до корпусу телефона. UA 100422 U (54) ЗАХИСНА НАКЛАДКА ЕЛЕКТРОННОГО ПРИСТРОЮ UA 100422 U UA 100422 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аксесуарів для мобільних пристроїв і може бути використана при виготовлені захисних накладок або чохлів для мобільних телефонів та інших електронних портативних пристроїв. Купуючи мобільний телефон або інший електронний пристрій, ми сподіваємось, щоб мобільний телефон служив йому довго і в радість, мав привабливий унікальний вигляд. А ще, щоб на екрані і на корпусі телефона не з'явилися неприємні подряпини, тріщини і т.п. Необхідно захистити від механічних ушкоджень увесь пристрій, крім дисплею, щоб не обмежувати до нього доступ. Існує безліч чохлів, в яких можна носити електронний пристрій, телефон. Але для того, щоб скористатися своїм гаджетом з'являється різка необхідність витягувати його з чохла, тим самим позбавляючи його захисту. Тобто, наразі існує необхідність створення такого пристосування, який дозволив би користуватися пристроєм, не витягуючи його з чохла. В даний час відомі різні захисні кожухи, плівки, футляри, накладки і так далі. Так, наприклад відомий мобільний пристрій [Патент US 2008167099 (А1), опубл. 2008.07.10], що має оболонку, емальовану металевим матеріалом. Хоча дана оболонка і захищає поверхню пристрою від подряпин і дрібних пошкоджень, проте вона є складною у виготовленні та обтяжує пристрій. Найближчим аналогом корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є засіб для нанесення зображення на поверхню об'єкта [Патент України на корисну модель № 74342 від 27.06.2008], що містить наклейку і складається з шару у вигляді полімерної плівки і клейкого шару. Відповідно до цього відомого пристрою, перший шар наклейки являє собою прозору глянцеву плівку з нанесеним на її внутрішній бік клейовим покриттям, а другий шар виконаний з суперкаландрованого паперу з глазурованої або матовою поверхнею, причому зовнішня поверхня першого шару виконана з образотворчим елементом для його перенесення разом з першим шаром на поверхню виробу. Недоліком такої наклейки є складність її виготовлення, а також неможливість виконання протиударних функцій. В основу корисної моделі поставлена задача підвищення зручності використання, а також надання можливості виконання протиударних функцій. Поставлена задача вирішується тим, що захисна накладка електронного пристрою містить прикріплену до корпусу телефона нижню оболонку, виконану з можливістю обхвату корпусу телефона знизу. Відповідно до корисної моделі, нижня оболонка виконана з можливістю прикріплення з двох бічних і з двох торцевих сторін до кришки телефона за допомогою закріплених на ній двох виступів, при цьому в оболонці виконані отвори і вирізи під дисплей, клавіші, динаміки, зарядний пристрій та інші функціональні пристосування, при цьому оболонка виконана з можливістю фіксації щодо корпусу телефона або за допомогою виступів, виконаних з твердого або гнучкого матеріалу, закріплених на бічних і/або торцевих її стінках, або за рахунок щільного прилягання бічних стінок до корпусу телефона. Згідно з корисною моделлю, нижня оболонка виконана з гуми, силікону, пластику, акрилу або іншого полімерного матеріалу, а виступи всіх сторін об'єднані в одне ціле з утворенням загального фігурного контуру. Згідно з корисною моделлю, на зовнішній поверхні накладки нанесено зображення, стрази, мозаїку або будь-які інші декоративні елементи. У корисній моделі досягається підвищення зручності використання завдяки тому, що захисна накладка для мобільного телефона, містить прикріплену до корпусу телефона нижню оболонку, виконану з можливістю обхвату корпусу телефона знизу. Відповідно до корисної моделі, нижня оболонка виконана з можливістю прикріплення з двох бічних і з двох торцевих сторіндо кришки телефона за допомогою закріплених на ній двох виступів. Тому для того, щоб одягти накладку на пристрій, достатньо лише легко притягнути його до задньої стінки електронного пристрою, при цьому відбувається фіксація чохла за допомогою виступів. Завдяки тому, що виступи утворюють єдиний контур на лицьовому боці електронного пристрою, наприклад телефона, він більш надійно утримується на цьому пристрої. Бічні сторони накладки можуть бути виконані з твердого або гнучкого матеріалу, тобто накладка може бути виготовлена не тільки з силікону або гуми, а також, наприклад - пластику або акрилу. Окрім підвищення зручності використання, в корисній моделі забезпечується надійний захист пристрою від пошкоджень, оскільки накладка кріпиться на пристрій таким чином, що вона повністю повторює форму пристрою (тильну і бічні частини). 1 UA 100422 U 5 10 15 20 25 30 35 40 45 50 55 А отвори або вирізи, виконані в накладці, забезпечують можливість доступу до функціональних кнопок по периметру пристрою, а також до динаміків, камери, спалаху і так далі. Таким чином, накладка може бути виготовлена з будь-якого матеріалу, мати будь-яке забарвлення, різноманітні декоративні нанесення, плівки, прикраси, узори, малюнки, картинки. Тобто, розробка накладки, відповідно до корисної моделі, забезпечує захист електронного пристрою від механічних ушкоджень. Дана накладка дозволяє захистити гаджет й одночасно не обмежує доступ до використання пристроєм. Позитивною додатковою особливістю накладки є те, що завдяки нанесенню зображення або інших декоративних елементів на оболонку накладки, підвищуються декоративні властивості пристрою із наданням індивідуального стилю. Необхідне зображення можуть наноситься на поверхню наклейки звичайним друкарським методом, а декоративні прикраси наклеюються або припаюються до оболонки, із зовнішнього боку. Накладка надійно захищає мобільний пристрій від механічних ушкоджень. На фіг. 1 показана захисна накладка електронного пристрою, вигляд із середини; на фіг. 2 вигляд накладки ззаду. Захисна накладка для мобільного телефона містить прикріплену до корпусу телефона нижню оболонку 1, виконану з можливістю обхвату корпусу телефона знизу, яка виконана з можливістю прикріплення з двох бічних і з двох торцевих сторін до кришки телефона за допомогою закріплених на ній як мінімум двох виступів 2, при цьому в оболонці виконані отвори 3 і вирізи під дисплей, клавіші, динаміки і зарядний пристрій, причому оболонка виконана з можливістю фіксації щодо корпусу телефона або за допомогою виступів 2, закріплених на бічних і/або торцевих її стінках, або за рахунок щільного прилягання бічних стінок до корпусу телефона. Нижня оболонка виконана з гуми, силікону, пластику, акрилу або іншого полімерного матеріалу, а виступи всіх сторін об'єднані в одне ціле з утворенням загального фігурного контуру 4. На зовнішній поверхні накладки нанесено зображення, стрази, мозаїку або будь-які інші декоративні елементи 5. Захисна накладка використовується наступним чином. Для того, щоб закріпити накладку на пристрої, достатньо лише легко притягнути її до задньої стінки електронного пристрою, при цьому відбувається фіксація накладки за допомогою виступів 2 або завдяки тому, що вона виконана дещо меншого розміру, ніж розмір задньої кришки електронного пристрою. У цьому випадку треба розтягнути її, послідовно з кожного боку пристрою. З огляду на те, що полімерний матеріал є еластичним, після одягання, накладка щільно облямовує його і навіть за відсутності виступів надійно тримається за задній кришці. У разі, коли для фіксації використовують виступи 2, які утворюють єдиний контур 4 на лицьовому боці електронного пристрою, наприклад телефона, він ще більш надійно утримується на цьому пристрої. Таким чином, у корисній моделі досягається підвищення зручності експлуатації пристрою, а також можливість виконання протиударних функцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Захисна накладка електронного пристрою, що містить прикріплену до корпусу телефона нижню оболонку, виконану з можливістю обхвату корпусу телефона знизу, яка відрізняється тим, що нижня оболонка виконана з можливістю прикріплення з двох бічних і з двох торцевих сторін до кришки телефона за допомогою закріплених на ній двох виступів, при цьому в оболонці виконані отвори і вирізи під дисплей, клавіші, динаміки, зарядний пристрій та інші функціональні пристосування, при цьому оболонка виконана з можливістю фіксації щодо корпусу телефона або за допомогою виступів, виконаних з твердого або гнучкого матеріалу, закріплених на бічних і/або торцевих її стінках, або за рахунок щільного прилягання бічних стінок до корпусу телефона. 2. Захисна накладка за п. 1, яка відрізняється тим, що нижня оболонка виконана з гуми, силікону, пластику, акрилу або іншого полімерного матеріалу, а виступи всіх сторін об'єднані в одне ціле з утворенням загального фігурного контуру. 3. Захисна накладка за пп. 1-2, яка відрізняється тим, що на зовнішній поверхні накладки нанесено зображення, стрази, мозаїку або будь-які інші декоративні елементи. 2 UA 100422 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
