Чохол з механізмом для вилучення електронного пристрою

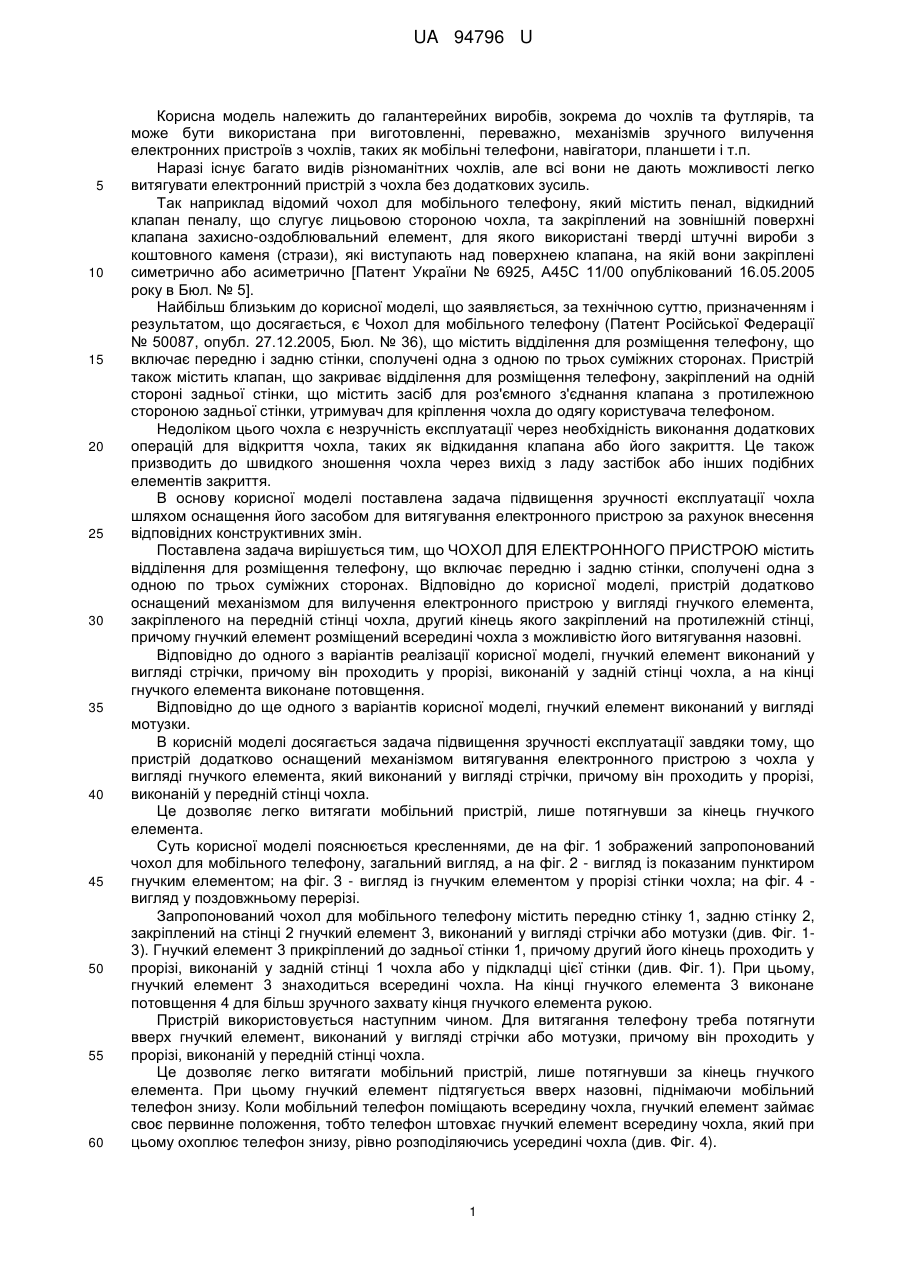

Реферат: UA 94796 U UA 94796 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галантерейних виробів, зокрема до чохлів та футлярів, та може бути використана при виготовленні, переважно, механізмів зручного вилучення електронних пристроїв з чохлів, таких як мобільні телефони, навігатори, планшети і т.п. Наразі існує багато видів різноманітних чохлів, але всі вони не дають можливості легко витягувати електронний пристрій з чохла без додаткових зусиль. Так наприклад відомий чохол для мобільного телефону, який містить пенал, відкидний клапан пеналу, що слугує лицьовою стороною чохла, та закріплений на зовнішній поверхні клапана захисно-оздоблювальний елемент, для якого використані тверді штучні вироби з коштовного каменя (стрази), які виступають над поверхнею клапана, на якій вони закріплені симетрично або асиметрично [Патент України № 6925, А45С 11/00 опублікований 16.05.2005 року в Бюл. № 5]. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є Чохол для мобільного телефону (Патент Російської Федерації № 50087, опубл. 27.12.2005, Бюл. № 36), що містить відділення для розміщення телефону, що включає передню і задню стінки, сполучені одна з одною по трьох суміжних сторонах. Пристрій також містить клапан, що закриває відділення для розміщення телефону, закріплений на одній стороні задньої стінки, що містить засіб для роз'ємного з'єднання клапана з протилежною стороною задньої стінки, утримувач для кріплення чохла до одягу користувача телефоном. Недоліком цього чохла є незручність експлуатації через необхідність виконання додаткових операцій для відкриття чохла, таких як відкидання клапана або його закриття. Це також призводить до швидкого зношення чохла через вихід з ладу застібок або інших подібних елементів закриття. В основу корисної моделі поставлена задача підвищення зручності експлуатації чохла шляхом оснащення його засобом для витягування електронного пристрою за рахунок внесення відповідних конструктивних змін. Поставлена задача вирішується тим, що ЧОХОЛ ДЛЯ ЕЛЕКТРОННОГО ПРИСТРОЮ містить відділення для розміщення телефону, що включає передню і задню стінки, сполучені одна з одною по трьох суміжних сторонах. Відповідно до корисної моделі, пристрій додатково оснащений механізмом для вилучення електронного пристрою у вигляді гнучкого елемента, закріпленого на передній стінці чохла, другий кінець якого закріплений на протилежній стінці, причому гнучкий елемент розміщений всередині чохла з можливістю його витягування назовні. Відповідно до одного з варіантів реалізації корисної моделі, гнучкий елемент виконаний у вигляді стрічки, причому він проходить у прорізі, виконаній у задній стінці чохла, а на кінці гнучкого елемента виконане потовщення. Відповідно до ще одного з варіантів корисної моделі, гнучкий елемент виконаний у вигляді мотузки. В корисній моделі досягається задача підвищення зручності експлуатації завдяки тому, що пристрій додатково оснащений механізмом витягування електронного пристрою з чохла у вигляді гнучкого елемента, який виконаний у вигляді стрічки, причому він проходить у прорізі, виконаній у передній стінці чохла. Це дозволяє легко витягати мобільний пристрій, лише потягнувши за кінець гнучкого елемента. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений запропонований чохол для мобільного телефону, загальний вигляд, а на фіг. 2 - вигляд із показаним пунктиром гнучким елементом; на фіг. 3 - вигляд із гнучким елементом у прорізі стінки чохла; на фіг. 4 вигляд у поздовжньому перерізі. Запропонований чохол для мобільного телефону містить передню стінку 1, задню стінку 2, закріплений на стінці 2 гнучкий елемент 3, виконаний у вигляді стрічки або мотузки (див. Фіг. 13). Гнучкий елемент 3 прикріплений до задньої стінки 1, причому другий його кінець проходить у прорізі, виконаній у задній стінці 1 чохла або у підкладці цієї стінки (див. Фіг. 1). При цьому, гнучкий елемент 3 знаходиться всередині чохла. На кінці гнучкого елемента 3 виконане потовщення 4 для більш зручного захвату кінця гнучкого елемента рукою. Пристрій використовується наступним чином. Для витягання телефону треба потягнути вверх гнучкий елемент, виконаний у вигляді стрічки або мотузки, причому він проходить у прорізі, виконаній у передній стінці чохла. Це дозволяє легко витягати мобільний пристрій, лише потягнувши за кінець гнучкого елемента. При цьому гнучкий елемент підтягується вверх назовні, піднімаючи мобільний телефон знизу. Коли мобільний телефон поміщають всередину чохла, гнучкий елемент займає своє первинне положення, тобто телефон штовхає гнучкий елемент всередину чохла, який при цьому охоплює телефон знизу, рівно розподіляючись усередині чохла (див. Фіг. 4). 1 UA 94796 U Таким чином, в корисній моделі досягається підвищення зручності експлуатації чохла шляхом оснащення його засобом (механізмом) для витягування мобільного телефону за рахунок внесення відповідних конструктивних змін. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Чохол для електронного пристрою, що містить відділення для розміщення електронного пристрою, що включає передню і задню стінки, сполучені одна з одною по трьох суміжних сторонах, який відрізняється тим, що він додатково оснащений механізмом для вилучення електронного пристрою у вигляді гнучкого елемента, закріпленого на передній стінці чохла, а другий кінець якого закріплений на протилежній стінці, причому гнучкий елемент розміщений всередині чохла з можливістю його витягування назовні. 2. Чохол для електронного пристрою за п. 1, який відрізняється тим, що гнучкий елемент виконаний у вигляді стрічки, причому він проходить у прорізі, виконаній у передній стінці чохла, а на кінці гнучкого елемента виконане потовщення. 3. Чохол для електронного пристрою за п. 1, який відрізняється тим, що гнучкий елемент виконаний у вигляді мотузки. 2 UA 94796 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
