Шпонка призматична пружна самофіксуюча

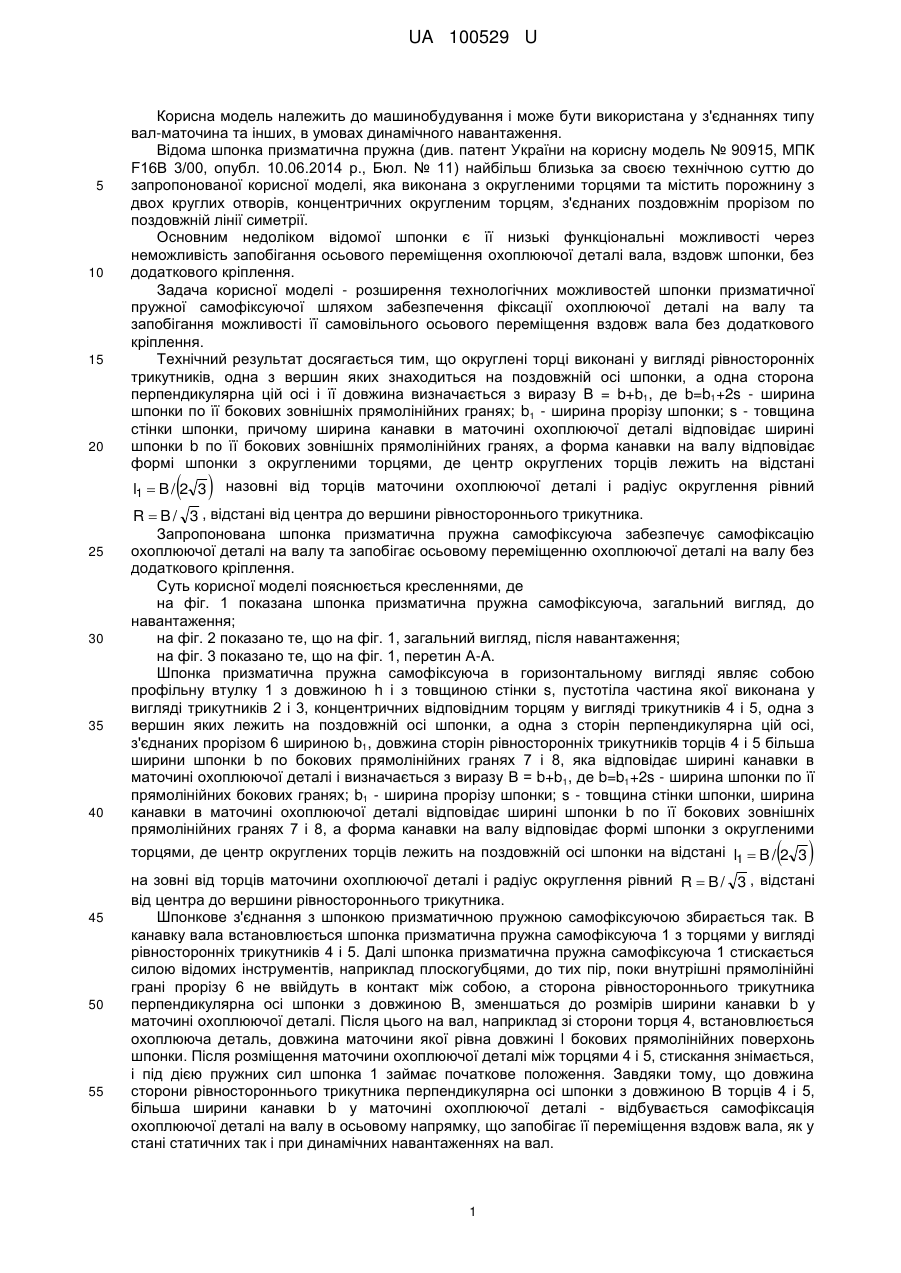

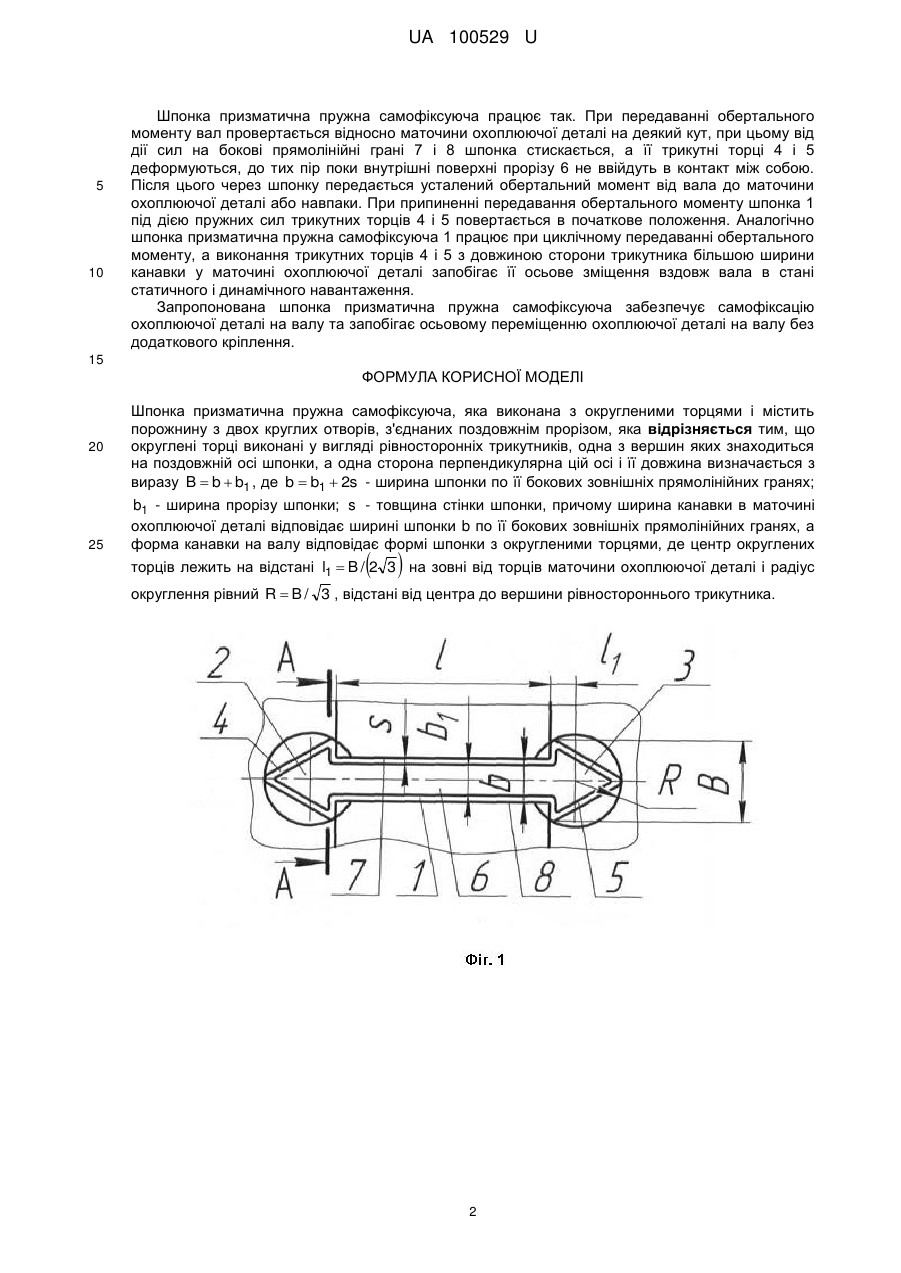

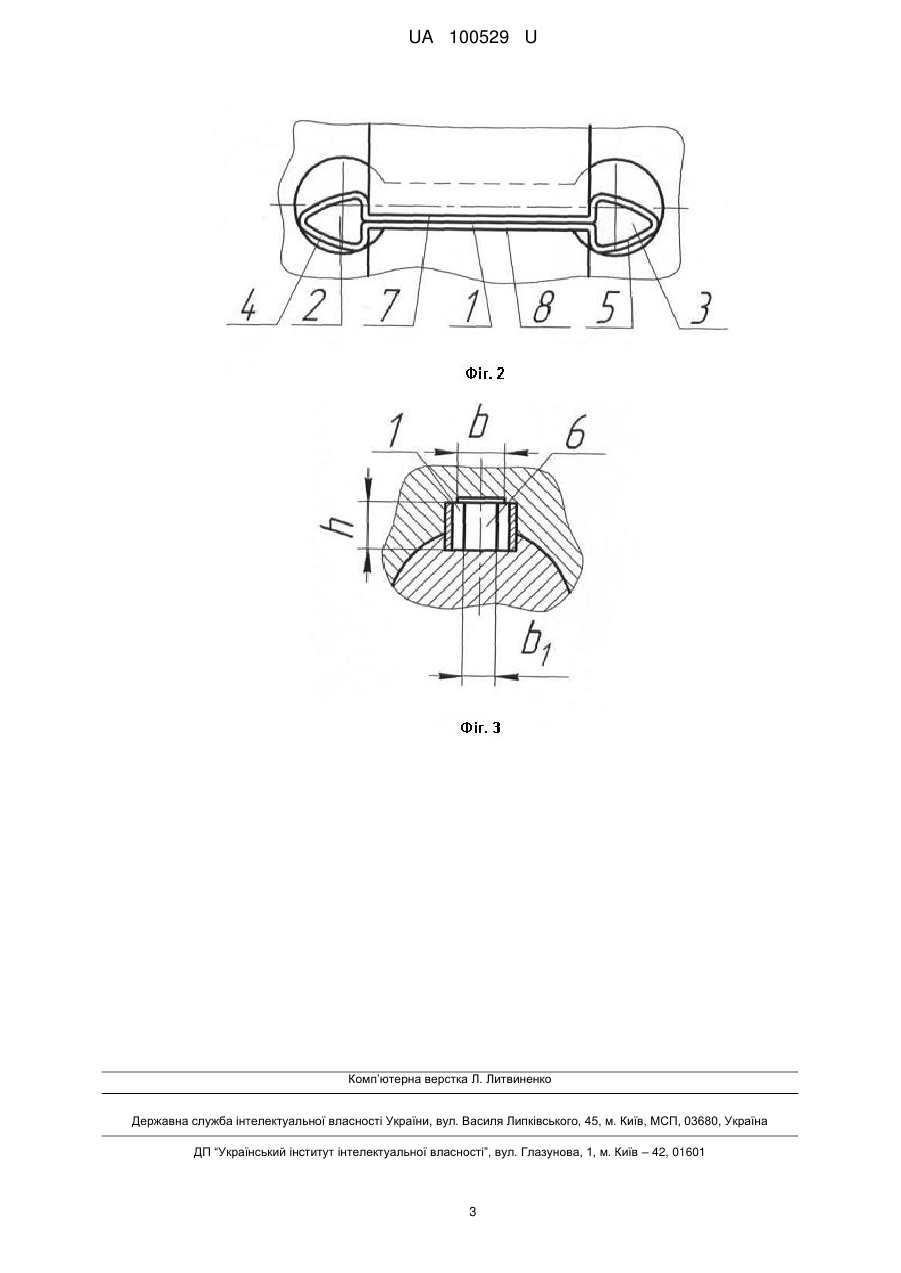

Реферат: Шпонка призматична пружна самофіксуюча виконана з округленими торцями і містить порожнину з двох круглих отворів, з'єднаних поздовжнім прорізом, причому округлені торці виконані у вигляді рівносторонніх трикутників, одна з вершин яких знаходиться на поздовжній осі шпонки, а одна сторона перпендикулярна цій осі і її довжина визначається з виразу B  b  b1 , де b  b1  2s - ширина шпонки по її бокових зовнішніх прямолінійних гранях; b1 ширина прорізу шпонки; s - товщина стінки шпонки, причому ширина канавки в маточині охоплюючої деталі відповідає ширині шпонки b по її бокових зовнішніх прямолінійних гранях, а форма канавки на валу відповідає формі шпонки з округленими торцями, де центр округлених   торців лежить на відстані l1  B / 2 3 на зовні від торців маточини охоплюючої деталі і радіус округлення рівний R  B / 3 , відстані від центра до вершини рівностороннього трикутника. UA 100529 U (54) ШПОНКА ПРИЗМАТИЧНА ПРУЖНА САМОФІКСУЮЧА UA 100529 U UA 100529 U 5 10 15 20 Корисна модель належить до машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відома шпонка призматична пружна (див. патент України на корисну модель № 90915, МПК F16В 3/00, опубл. 10.06.2014 р., Бюл. № 11) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка виконана з округленими торцями та містить порожнину з двох круглих отворів, концентричних округленим торцям, з'єднаних поздовжнім прорізом по поздовжній лінії симетрії. Основним недоліком відомої шпонки є її низькі функціональні можливості через неможливість запобігання осьового переміщення охоплюючої деталі вала, вздовж шпонки, без додаткового кріплення. Задача корисної моделі - розширення технологічних можливостей шпонки призматичної пружної самофіксуючої шляхом забезпечення фіксації охоплюючої деталі на валу та запобігання можливості її самовільного осьового переміщення вздовж вала без додаткового кріплення. Технічний результат досягається тим, що округлені торці виконані у вигляді рівносторонніх трикутників, одна з вершин яких знаходиться на поздовжній осі шпонки, а одна сторона перпендикулярна цій осі і її довжина визначається з виразу В = b+b1, де b=b1+2s - ширина шпонки по її бокових зовнішніх прямолінійних гранях; b1 - ширина прорізу шпонки; s - товщина стінки шпонки, причому ширина канавки в маточині охоплюючої деталі відповідає ширині шпонки b по її бокових зовнішніх прямолінійних гранях, а форма канавки на валу відповідає формі шпонки з округленими торцями, де центр округлених торців лежить на відстані   l1  B / 2 3 25 30 35 40 назовні від торців маточини охоплюючої деталі і радіус округлення рівний R  B / 3 , відстані від центра до вершини рівностороннього трикутника. Запропонована шпонка призматична пружна самофіксуюча забезпечує самофіксацію охоплюючої деталі на валу та запобігає осьовому переміщенню охоплюючої деталі на валу без додаткового кріплення. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана шпонка призматична пружна самофіксуюча, загальний вигляд, до навантаження; на фіг. 2 показано те, що на фіг. 1, загальний вигляд, після навантаження; на фіг. 3 показано те, що на фіг. 1, перетин А-А. Шпонка призматична пружна самофіксуюча в горизонтальному вигляді являє собою профільну втулку 1 з довжиною h і з товщиною стінки s, пустотіла частина якої виконана у вигляді трикутників 2 і 3, концентричних відповідним торцям у вигляді трикутників 4 і 5, одна з вершин яких лежить на поздовжній осі шпонки, а одна з сторін перпендикулярна цій осі, з'єднаних прорізом 6 шириною b1, довжина сторін рівносторонніх трикутників торців 4 і 5 більша ширини шпонки b по бокових прямолінійних гранях 7 і 8, яка відповідає ширині канавки в маточині охоплюючої деталі і визначається з виразу В = b+b1, де b=b1+2s - ширина шпонки по її прямолінійних бокових гранях; b1 - ширина прорізу шпонки; s - товщина стінки шпонки, ширина канавки в маточині охоплюючої деталі відповідає ширині шпонки b по її бокових зовнішніх прямолінійних гранях 7 і 8, а форма канавки на валу відповідає формі шпонки з округленими   торцями, де центр округлених торців лежить на поздовжній осі шпонки на відстані l1  B / 2 3 45 50 55 на зовні від торців маточини охоплюючої деталі і радіус округлення рівний R  B / 3 , відстані від центра до вершини рівностороннього трикутника. Шпонкове з'єднання з шпонкою призматичною пружною самофіксуючою збирається так. В канавку вала встановлюється шпонка призматична пружна самофіксуюча 1 з торцями у вигляді рівносторонніх трикутників 4 і 5. Далі шпонка призматична пружна самофіксуюча 1 стискається силою відомих інструментів, наприклад плоскогубцями, до тих пір, поки внутрішні прямолінійні грані прорізу 6 не ввійдуть в контакт між собою, а сторона рівностороннього трикутника перпендикулярна осі шпонки з довжиною В, зменшаться до розмірів ширини канавки b у маточині охоплюючої деталі. Після цього на вал, наприклад зі сторони торця 4, встановлюється охоплююча деталь, довжина маточини якої рівна довжині l бокових прямолінійних поверхонь шпонки. Після розміщення маточини охоплюючої деталі між торцями 4 і 5, стискання знімається, і під дією пружних сил шпонка 1 займає початкове положення. Завдяки тому, що довжина сторони рівностороннього трикутника перпендикулярна осі шпонки з довжиною В торців 4 і 5, більша ширини канавки b у маточині охоплюючої деталі - відбувається самофіксація охоплюючої деталі на валу в осьовому напрямку, що запобігає її переміщення вздовж вала, як у стані статичних так і при динамічних навантаженнях на вал. 1 UA 100529 U 5 10 Шпонка призматична пружна самофіксуюча працює так. При передаванні обертального моменту вал провертається відносно маточини охоплюючої деталі на деякий кут, при цьому від дії сил на бокові прямолінійні грані 7 і 8 шпонка стискається, а її трикутні торці 4 і 5 деформуються, до тих пір поки внутрішні поверхні прорізу 6 не ввійдуть в контакт між собою. Після цього через шпонку передається усталений обертальний момент від вала до маточини охоплюючої деталі або навпаки. При припиненні передавання обертального моменту шпонка 1 під дією пружних сил трикутних торців 4 і 5 повертається в початкове положення. Аналогічно шпонка призматична пружна самофіксуюча 1 працює при циклічному передаванні обертального моменту, а виконання трикутних торців 4 і 5 з довжиною сторони трикутника більшою ширини канавки у маточині охоплюючої деталі запобігає її осьове зміщення вздовж вала в стані статичного і динамічного навантаження. Запропонована шпонка призматична пружна самофіксуюча забезпечує самофіксацію охоплюючої деталі на валу та запобігає осьовому переміщенню охоплюючої деталі на валу без додаткового кріплення. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Шпонка призматична пружна самофіксуюча, яка виконана з округленими торцями і містить порожнину з двох круглих отворів, з'єднаних поздовжнім прорізом, яка відрізняється тим, що округлені торці виконані у вигляді рівносторонніх трикутників, одна з вершин яких знаходиться на поздовжній осі шпонки, а одна сторона перпендикулярна цій осі і її довжина визначається з виразу B  b  b1 , де b  b1  2s - ширина шпонки по її бокових зовнішніх прямолінійних гранях; b1 - ширина прорізу шпонки; s - товщина стінки шпонки, причому ширина канавки в маточині охоплюючої деталі відповідає ширині шпонки b по її бокових зовнішніх прямолінійних гранях, а форма канавки на валу відповідає формі шпонки з округленими торцями, де центр округлених   торців лежить на відстані l1  B / 2 3 на зовні від торців маточини охоплюючої деталі і радіус округлення рівний R  B / 3 , відстані від центра до вершини рівностороннього трикутника. 2 UA 100529 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
