Шпонка призматична пружна самофіксуюча

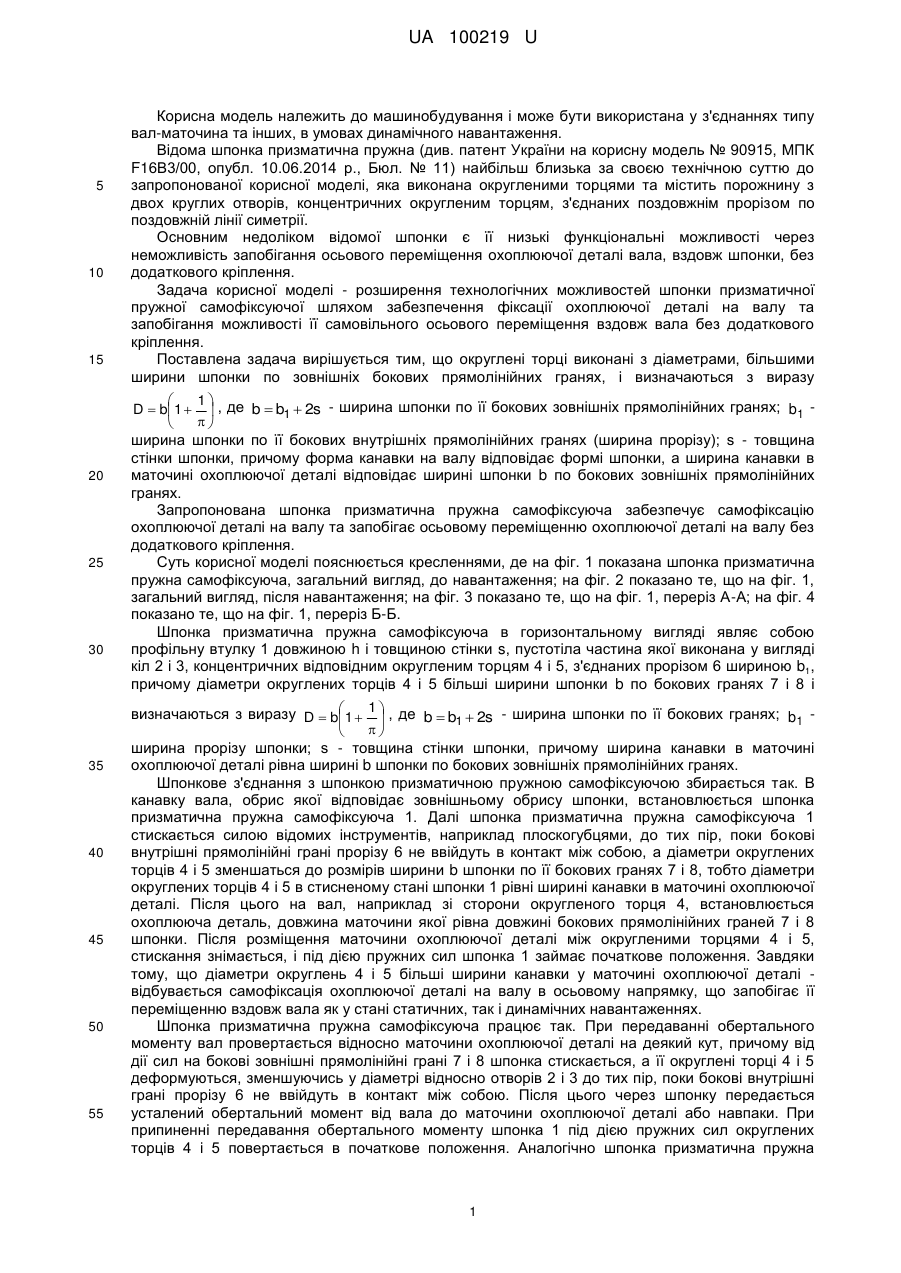

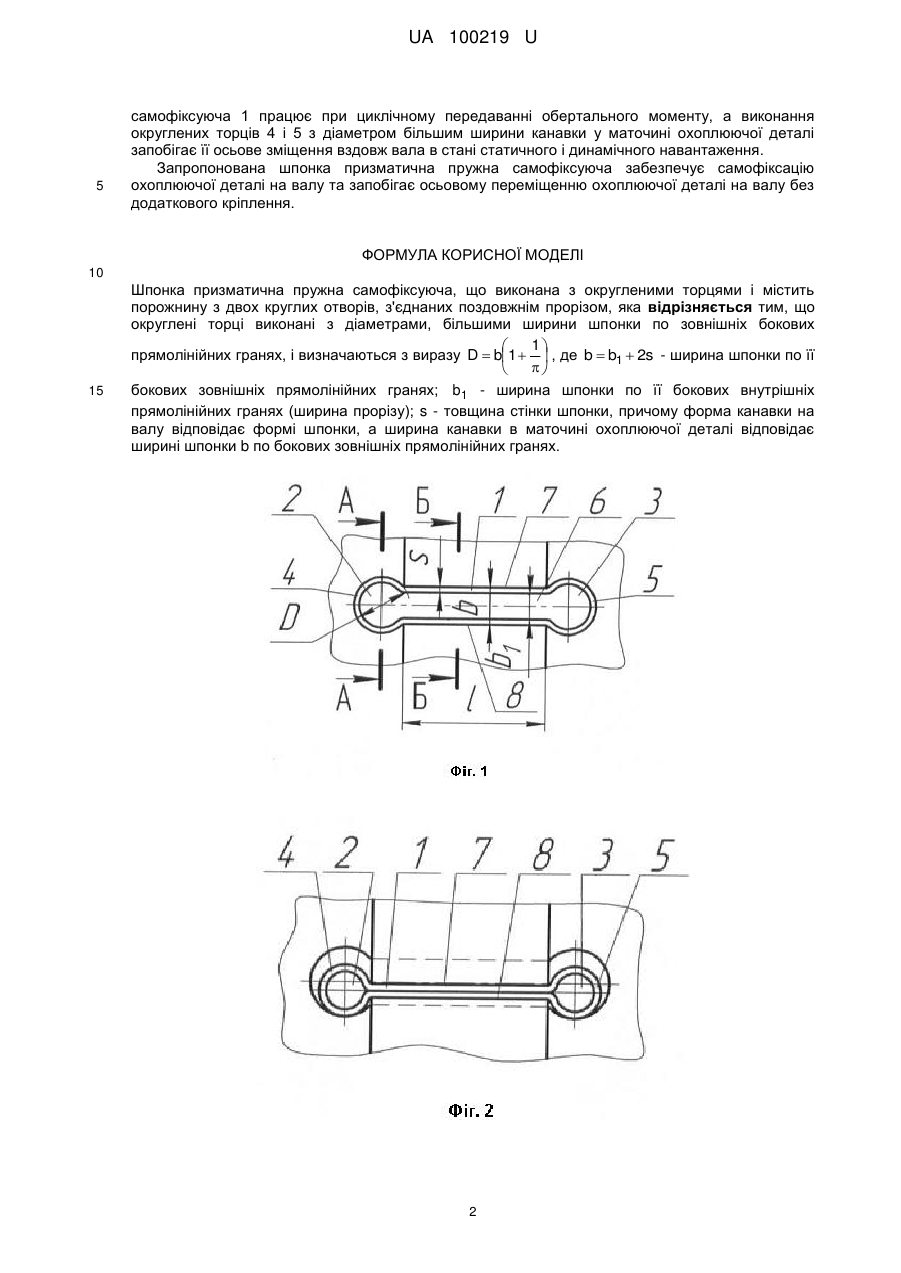

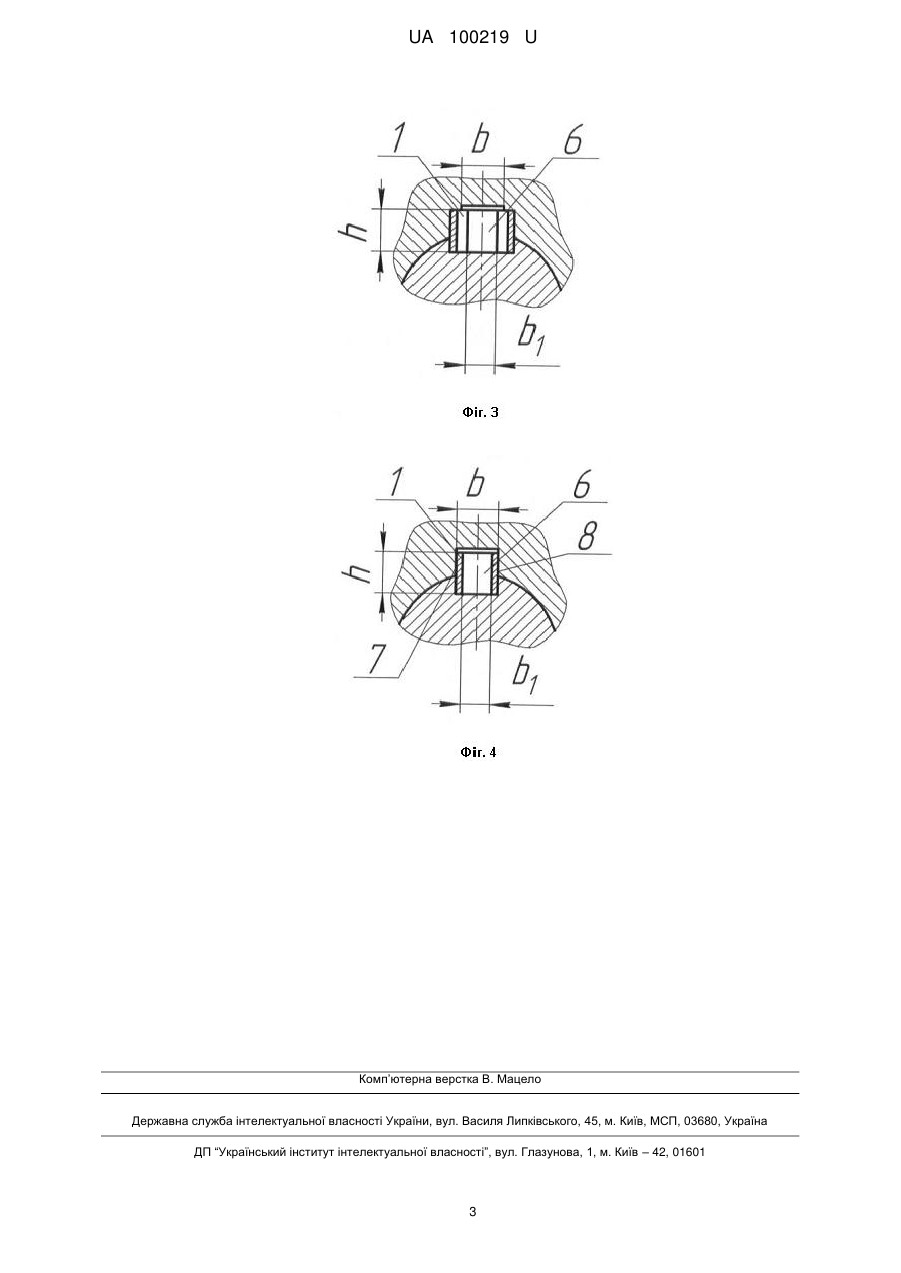

Реферат: Шпонка призматична пружна самофіксуюча виконана з округленими торцями і містить порожнину з двох круглих отворів, з'єднаних поздовжнім прорізом. Округлені торці виконані з діаметрами, більшими ширини шпонки по зовнішніх бокових прямолінійних гранях, і 1 1   визначаються з виразу D  b1   , де D  b1   - ширина шпонки по її бокових зовнішніх     прямолінійних гранях; b1 - ширина шпонки по її бокових внутрішніх прямолінійних гранях (ширина прорізу); s - товщина стінки шпонки, причому форма канавки на валу відповідає формі шпонки, а ширина канавки в маточині охоплюючої деталі відповідає ширині шпонки b по бокових зовнішніх прямолінійних гранях. UA 100219 U (54) ШПОНКА ПРИЗМАТИЧНА ПРУЖНА САМОФІКСУЮЧА UA 100219 U UA 100219 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відома шпонка призматична пружна (див. патент України на корисну модель № 90915, МПК F16В3/00, опубл. 10.06.2014 р., Бюл. № 11) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка виконана округленими торцями та містить порожнину з двох круглих отворів, концентричних округленим торцям, з'єднаних поздовжнім прорізом по поздовжній лінії симетрії. Основним недоліком відомої шпонки є її низькі функціональні можливості через неможливість запобігання осьового переміщення охоплюючої деталі вала, вздовж шпонки, без додаткового кріплення. Задача корисної моделі - розширення технологічних можливостей шпонки призматичної пружної самофіксуючої шляхом забезпечення фіксації охоплюючої деталі на валу та запобігання можливості її самовільного осьового переміщення вздовж вала без додаткового кріплення. Поставлена задача вирішується тим, що округлені торці виконані з діаметрами, більшими ширини шпонки по зовнішніх бокових прямолінійних гранях, і визначаються з виразу 1  D  b1   , де b  b1  2s - ширина шпонки по її бокових зовнішніх прямолінійних гранях; b1   ширина шпонки по її бокових внутрішніх прямолінійних гранях (ширина прорізу); s - товщина стінки шпонки, причому форма канавки на валу відповідає формі шпонки, а ширина канавки в маточині охоплюючої деталі відповідає ширині шпонки b по бокових зовнішніх прямолінійних гранях. Запропонована шпонка призматична пружна самофіксуюча забезпечує самофіксацію охоплюючої деталі на валу та запобігає осьовому переміщенню охоплюючої деталі на валу без додаткового кріплення. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана шпонка призматична пружна самофіксуюча, загальний вигляд, до навантаження; на фіг. 2 показано те, що на фіг. 1, загальний вигляд, після навантаження; на фіг. 3 показано те, що на фіг. 1, переріз А-А; на фіг. 4 показано те, що на фіг. 1, переріз Б-Б. Шпонка призматична пружна самофіксуюча в горизонтальному вигляді являє собою профільну втулку 1 довжиною h і товщиною стінки s, пустотіла частина якої виконана у вигляді кіл 2 і 3, концентричних відповідним округленим торцям 4 і 5, з'єднаних прорізом 6 шириною b1, причому діаметри округлених торців 4 і 5 більші ширини шпонки b по бокових гранях 7 і 8 і визначаються з виразу D  b1  1  , де b  b1  2s - ширина шпонки по її бокових гранях; b1     ширина прорізу шпонки; s - товщина стінки шпонки, причому ширина канавки в маточині охоплюючої деталі рівна ширині b шпонки по бокових зовнішніх прямолінійних гранях. Шпонкове з'єднання з шпонкою призматичною пружною самофіксуючою збирається так. В канавку вала, обрис якої відповідає зовнішньому обрису шпонки, встановлюється шпонка призматична пружна самофіксуюча 1. Далі шпонка призматична пружна самофіксуюча 1 стискається силою відомих інструментів, наприклад плоскогубцями, до тих пір, поки бокові внутрішні прямолінійні грані прорізу 6 не ввійдуть в контакт між собою, а діаметри округлених торців 4 і 5 зменшаться до розмірів ширини b шпонки по її бокових гранях 7 і 8, тобто діаметри округлених торців 4 і 5 в стисненому стані шпонки 1 рівні ширині канавки в маточині охоплюючої деталі. Після цього на вал, наприклад зі сторони округленого торця 4, встановлюється охоплююча деталь, довжина маточини якої рівна довжині бокових прямолінійних граней 7 і 8 шпонки. Після розміщення маточини охоплюючої деталі між округленими торцями 4 і 5, стискання знімається, і під дією пружних сил шпонка 1 займає початкове положення. Завдяки тому, що діаметри округлень 4 і 5 більші ширини канавки у маточині охоплюючої деталі відбувається самофіксація охоплюючої деталі на валу в осьовому напрямку, що запобігає її переміщенню вздовж вала як у стані статичних, так і динамічних навантаженнях. Шпонка призматична пружна самофіксуюча працює так. При передаванні обертального моменту вал провертається відносно маточини охоплюючої деталі на деякий кут, причому від дії сил на бокові зовнішні прямолінійні грані 7 і 8 шпонка стискається, а її округлені торці 4 і 5 деформуються, зменшуючись у діаметрі відносно отворів 2 і 3 до тих пір, поки бокові внутрішні грані прорізу 6 не ввійдуть в контакт між собою. Після цього через шпонку передається усталений обертальний момент від вала до маточини охоплюючої деталі або навпаки. При припиненні передавання обертального моменту шпонка 1 під дією пружних сил округлених торців 4 і 5 повертається в початкове положення. Аналогічно шпонка призматична пружна 1 UA 100219 U 5 самофіксуюча 1 працює при циклічному передаванні обертального моменту, а виконання округлених торців 4 і 5 з діаметром більшим ширини канавки у маточині охоплюючої деталі запобігає її осьове зміщення вздовж вала в стані статичного і динамічного навантаження. Запропонована шпонка призматична пружна самофіксуюча забезпечує самофіксацію охоплюючої деталі на валу та запобігає осьовому переміщенню охоплюючої деталі на валу без додаткового кріплення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Шпонка призматична пружна самофіксуюча, що виконана з округленими торцями і містить порожнину з двох круглих отворів, з'єднаних поздовжнім прорізом, яка відрізняється тим, що округлені торці виконані з діаметрами, більшими ширини шпонки по зовнішніх бокових 1  прямолінійних гранях, і визначаються з виразу D  b1   , де b  b1  2s - ширина шпонки по її   15 бокових зовнішніх прямолінійних гранях; b1 - ширина шпонки по її бокових внутрішніх прямолінійних гранях (ширина прорізу); s - товщина стінки шпонки, причому форма канавки на валу відповідає формі шпонки, а ширина канавки в маточині охоплюючої деталі відповідає ширині шпонки b по бокових зовнішніх прямолінійних гранях. 2 UA 100219 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
