Зубило слюсарне

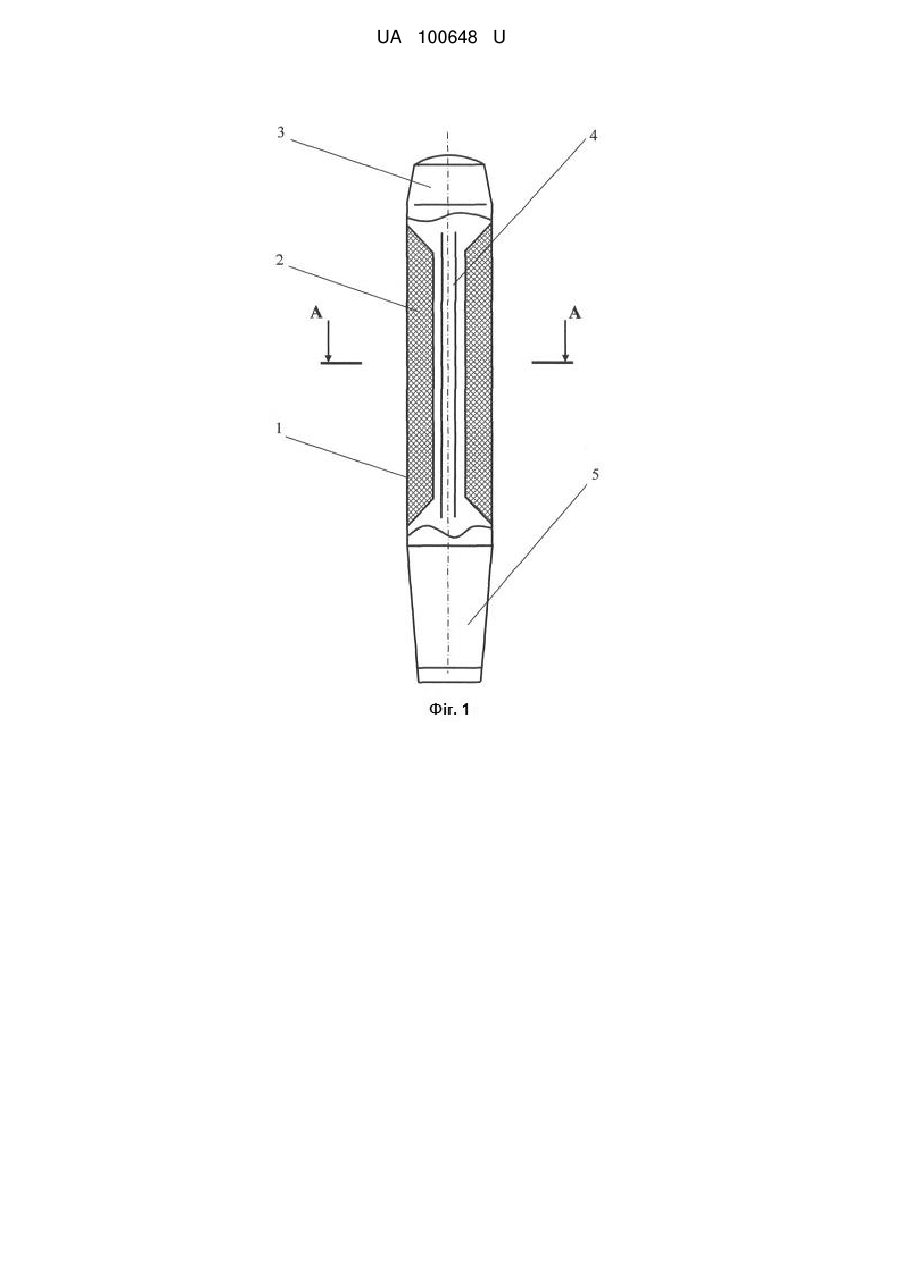

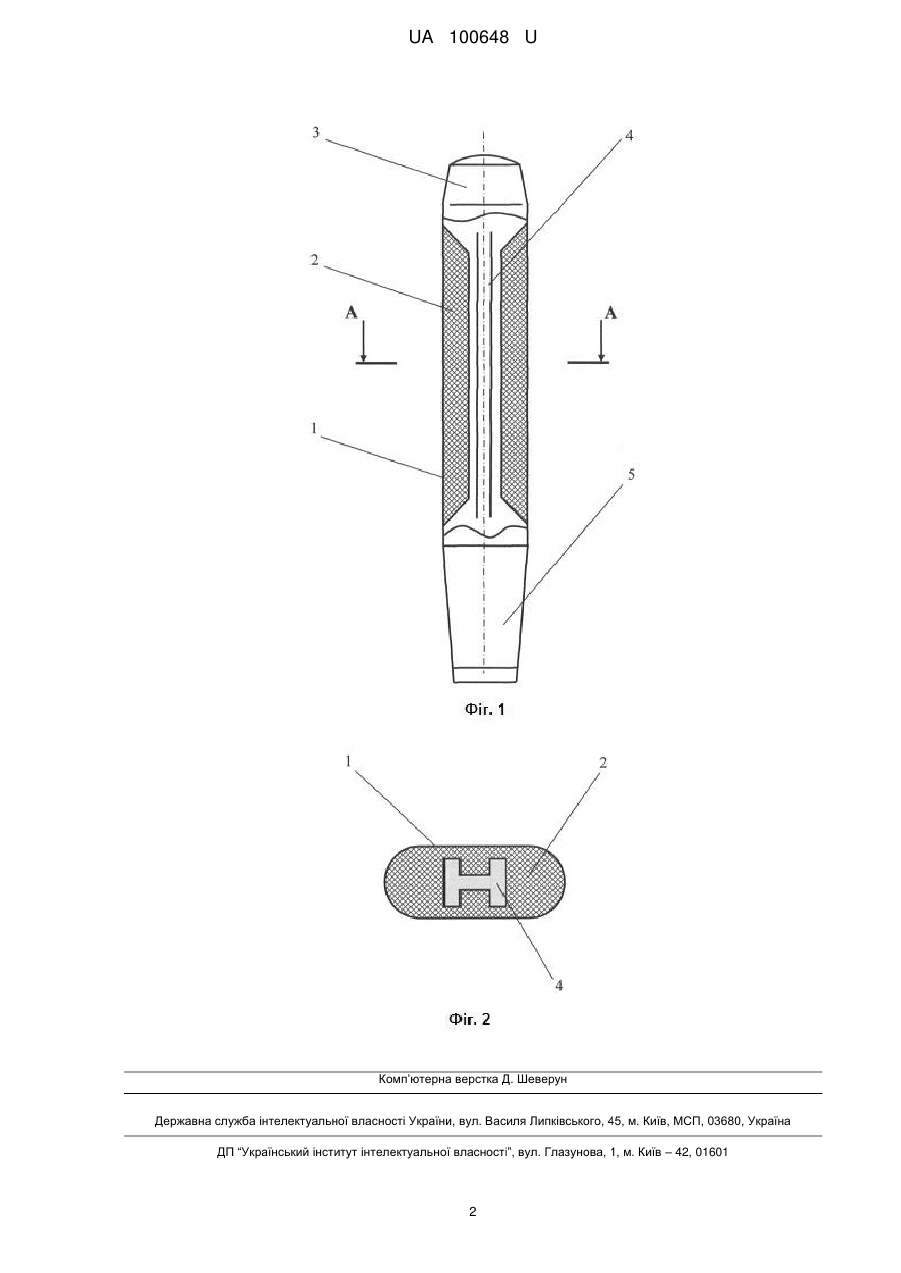

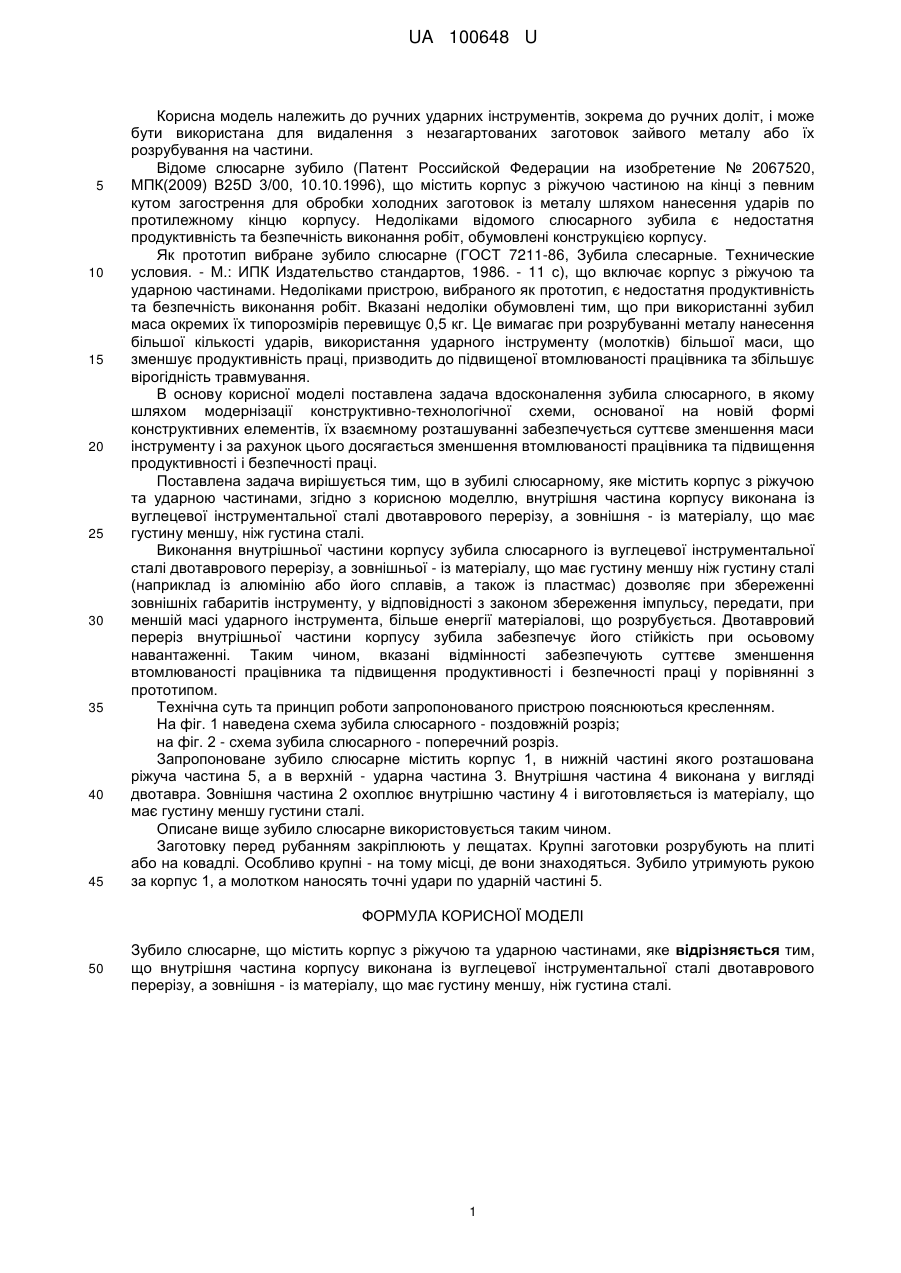

Реферат: UA 100648 U UA 100648 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ручних ударних інструментів, зокрема до ручних доліт, і може бути використана для видалення з незагартованих заготовок зайвого металу або їх розрубування на частини. Відоме слюсарне зубило (Патент Российской Федерации на изобретение № 2067520, МПК(2009) В25D 3/00, 10.10.1996), що містить корпус з ріжучою частиною на кінці з певним кутом загострення для обробки холодних заготовок із металу шляхом нанесення ударів по протилежному кінцю корпусу. Недоліками відомого слюсарного зубила є недостатня продуктивність та безпечність виконання робіт, обумовлені конструкцією корпусу. Як прототип вибране зубило слюсарне (ГОСТ 7211-86, Зубила слесарные. Технические условия. - М.: ИПК Издательство стандартов, 1986. - 11 с), що включає корпус з ріжучою та ударною частинами. Недоліками пристрою, вибраного як прототип, є недостатня продуктивність та безпечність виконання робіт. Вказані недоліки обумовлені тим, що при використанні зубил маса окремих їх типорозмірів перевищує 0,5 кг. Це вимагає при розрубуванні металу нанесення більшої кількості ударів, використання ударного інструменту (молотків) більшої маси, що зменшує продуктивність праці, призводить до підвищеної втомлюваності працівника та збільшує вірогідність травмування. В основу корисної моделі поставлена задача вдосконалення зубила слюсарного, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій формі конструктивних елементів, їх взаємному розташуванні забезпечується суттєве зменшення маси інструменту і за рахунок цього досягається зменшення втомлюваності працівника та підвищення продуктивності і безпечності праці. Поставлена задача вирішується тим, що в зубилі слюсарному, яке містить корпус з ріжучою та ударною частинами, згідно з корисною моделлю, внутрішня частина корпусу виконана із вуглецевої інструментальної сталі двотаврового перерізу, а зовнішня - із матеріалу, що має густину меншу, ніж густина сталі. Виконання внутрішньої частини корпусу зубила слюсарного із вуглецевої інструментальної сталі двотаврового перерізу, а зовнішньої - із матеріалу, що має густину меншу ніж густину сталі (наприклад із алюмінію або його сплавів, а також із пластмас) дозволяє при збереженні зовнішніх габаритів інструменту, у відповідності з законом збереження імпульсу, передати, при меншій масі ударного інструмента, більше енергії матеріалові, що розрубується. Двотавровий переріз внутрішньої частини корпусу зубила забезпечує його стійкість при осьовому навантаженні. Таким чином, вказані відмінності забезпечують суттєве зменшення втомлюваності працівника та підвищення продуктивності і безпечності праці у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема зубила слюсарного - поздовжній розріз; на фіг. 2 - схема зубила слюсарного - поперечний розріз. Запропоноване зубило слюсарне містить корпус 1, в нижній частині якого розташована ріжуча частина 5, а в верхній - ударна частина 3. Внутрішня частина 4 виконана у вигляді двотавра. Зовнішня частина 2 охоплює внутрішню частину 4 і виготовляється із матеріалу, що має густину меншу густини сталі. Описане вище зубило слюсарне використовується таким чином. Заготовку перед рубанням закріплюють у лещатах. Крупні заготовки розрубують на плиті або на ковадлі. Особливо крупні - на тому місці, де вони знаходяться. Зубило утримують рукою за корпус 1, а молотком наносять точні удари по ударній частині 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Зубило слюсарне, що містить корпус з ріжучою та ударною частинами, яке відрізняється тим, що внутрішня частина корпусу виконана із вуглецевої інструментальної сталі двотаврового перерізу, а зовнішня - із матеріалу, що має густину меншу, ніж густина сталі. 1 UA 100648 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
