Культиватор-рослинопідживлювач

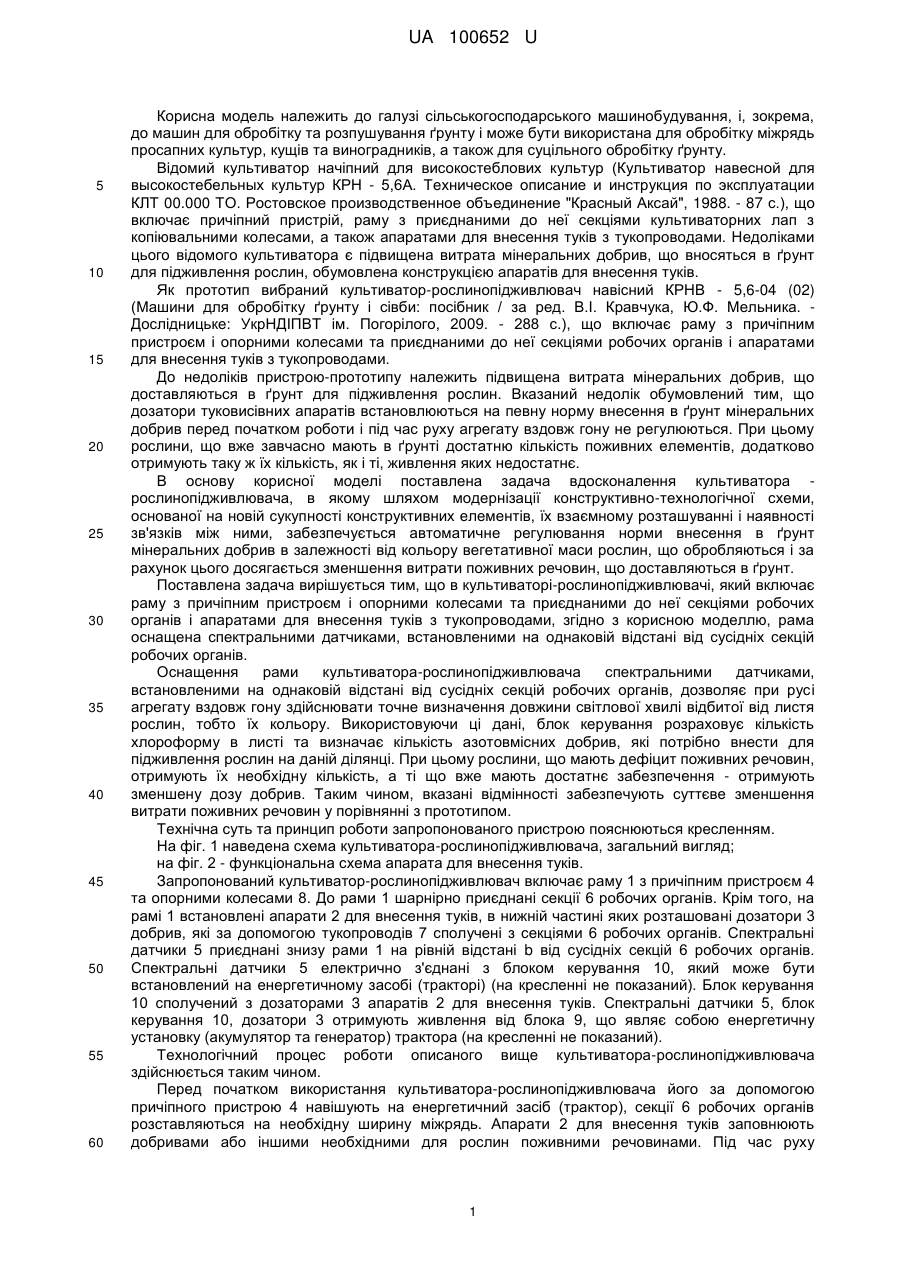

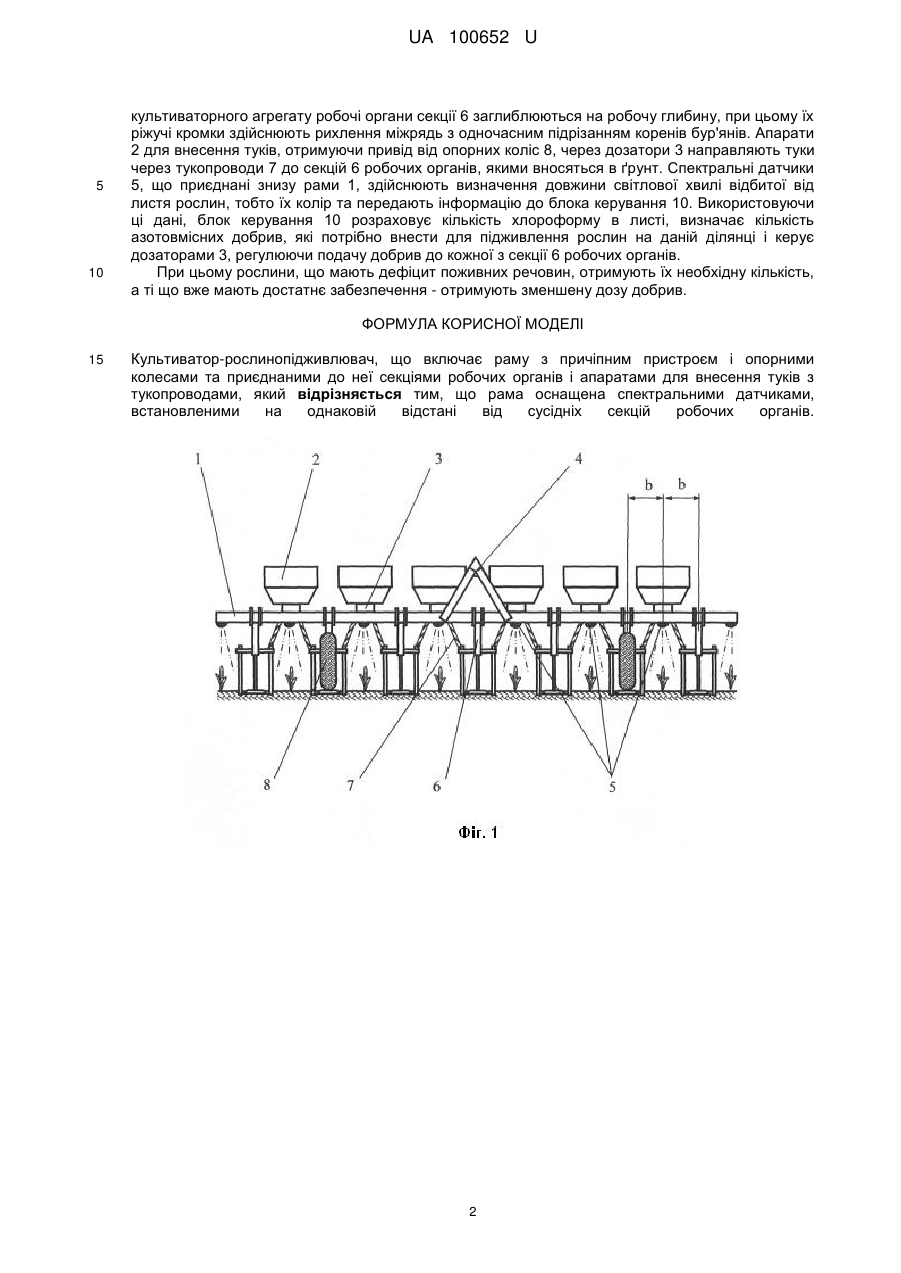

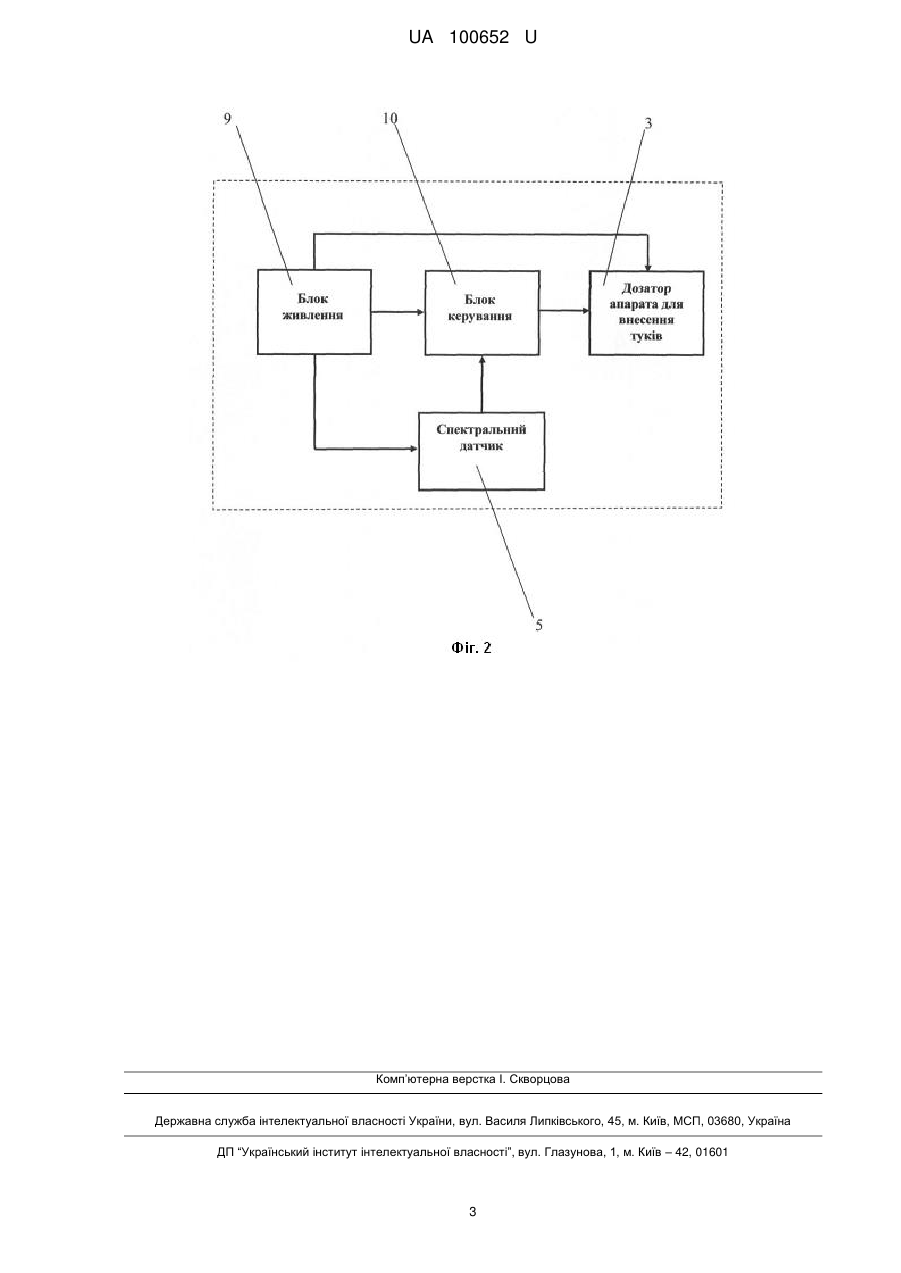

Реферат: UA 100652 U UA 100652 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, і, зокрема, до машин для обробітку та розпушування ґрунту і може бути використана для обробітку міжрядь просапних культур, кущів та виноградників, а також для суцільного обробітку ґрунту. Відомий культиватор начіпний для високостеблових культур (Культиватор навесной для высокостебельных культур КРН - 5,6А. Техническое описание и инструкция по эксплуатации КЛТ 00.000 ТО. Ростовское производственное объединение "Красный Аксай", 1988. - 87 с.), що включає причіпний пристрій, раму з приєднаними до неї секціями культиваторних лап з копіювальними колесами, а також апаратами для внесення туків з тукопроводами. Недоліками цього відомого культиватора є підвищена витрата мінеральних добрив, що вносяться в ґрунт для підживлення рослин, обумовлена конструкцією апаратів для внесення туків. Як прототип вибраний культиватор-рослинопідживлювач навісний КРНВ - 5,6-04 (02) (Машини для обробітку ґрунту і сівби: посібник / за ред. В.І. Кравчука, Ю.Ф. Мельника. Дослідницьке: УкрНДІПВТ ім. Погорілого, 2009. - 288 с.), що включає раму з причіпним пристроєм і опорними колесами та приєднаними до неї секціями робочих органів і апаратами для внесення туків з тукопроводами. До недоліків пристрою-прототипу належить підвищена витрата мінеральних добрив, що доставляються в ґрунт для підживлення рослин. Вказаний недолік обумовлений тим, що дозатори туковисівних апаратів встановлюються на певну норму внесення в ґрунт мінеральних добрив перед початком роботи і під час руху агрегату вздовж гону не регулюються. При цьому рослини, що вже завчасно мають в ґрунті достатню кількість поживних елементів, додатково отримують таку ж їх кількість, як і ті, живлення яких недостатнє. В основу корисної моделі поставлена задача вдосконалення культиватора рослинопідживлювача, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується автоматичне регулювання норми внесення в ґрунт мінеральних добрив в залежності від кольору вегетативної маси рослин, що обробляються і за рахунок цього досягається зменшення витрати поживних речовин, що доставляються в ґрунт. Поставлена задача вирішується тим, що в культиваторі-рослинопідживлювачі, який включає раму з причіпним пристроєм і опорними колесами та приєднаними до неї секціями робочих органів і апаратами для внесення туків з тукопроводами, згідно з корисною моделлю, рама оснащена спектральними датчиками, встановленими на однаковій відстані від сусідніх секцій робочих органів. Оснащення рами культиватора-рослинопідживлювача спектральними датчиками, встановленими на однаковій відстані від сусідніх секцій робочих органів, дозволяє при русі агрегату вздовж гону здійснювати точне визначення довжини світлової хвилі відбитої від листя рослин, тобто їх кольору. Використовуючи ці дані, блок керування розраховує кількість хлороформу в листі та визначає кількість азотовмісних добрив, які потрібно внести для підживлення рослин на даній ділянці. При цьому рослини, що мають дефіцит поживних речовин, отримують їх необхідну кількість, а ті що вже мають достатнє забезпечення - отримують зменшену дозу добрив. Таким чином, вказані відмінності забезпечують суттєве зменшення витрати поживних речовин у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема культиватора-рослинопідживлювача, загальний вигляд; на фіг. 2 - функціональна схема апарата для внесення туків. Запропонований культиватор-рослинопідживлювач включає раму 1 з причіпним пристроєм 4 та опорними колесами 8. До рами 1 шарнірно приєднані секції 6 робочих органів. Крім того, на рамі 1 встановлені апарати 2 для внесення туків, в нижній частині яких розташовані дозатори 3 добрив, які за допомогою тукопроводів 7 сполучені з секціями 6 робочих органів. Спектральні датчики 5 приєднані знизу рами 1 на рівній відстані b від сусідніх секцій 6 робочих органів. Спектральні датчики 5 електрично з'єднані з блоком керування 10, який може бути встановлений на енергетичному засобі (тракторі) (на кресленні не показаний). Блок керування 10 сполучений з дозаторами 3 апаратів 2 для внесення туків. Спектральні датчики 5, блок керування 10, дозатори 3 отримують живлення від блока 9, що являє собою енергетичну установку (акумулятор та генератор) трактора (на кресленні не показаний). Технологічний процес роботи описаного вище культиватора-рослинопідживлювача здійснюється таким чином. Перед початком використання культиватора-рослинопідживлювача його за допомогою причіпного пристрою 4 навішують на енергетичний засіб (трактор), секції 6 робочих органів розставляються на необхідну ширину міжрядь. Апарати 2 для внесення туків заповнюють добривами або іншими необхідними для рослин поживними речовинами. Під час руху 1 UA 100652 U 5 10 культиваторного агрегату робочі органи секції 6 заглиблюються на робочу глибину, при цьому їх ріжучі кромки здійснюють рихлення міжрядь з одночасним підрізанням коренів бур'янів. Апарати 2 для внесення туків, отримуючи привід від опорних коліс 8, через дозатори 3 направляють туки через тукопроводи 7 до секцій 6 робочих органів, якими вносяться в ґрунт. Спектральні датчики 5, що приєднані знизу рами 1, здійснюють визначення довжини світлової хвилі відбитої від листя рослин, тобто їх колір та передають інформацію до блока керування 10. Використовуючи ці дані, блок керування 10 розраховує кількість хлороформу в листі, визначає кількість азотовмісних добрив, які потрібно внести для підживлення рослин на даній ділянці і керує дозаторами 3, регулюючи подачу добрив до кожної з секції 6 робочих органів. При цьому рослини, що мають дефіцит поживних речовин, отримують їх необхідну кількість, а ті що вже мають достатнє забезпечення - отримують зменшену дозу добрив. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Культиватор-рослинопідживлювач, що включає раму з причіпним пристроєм і опорними колесами та приєднаними до неї секціями робочих органів і апаратами для внесення туків з тукопроводами, який відрізняється тим, що рама оснащена спектральними датчиками, встановленими на однаковій відстані від сусідніх секцій робочих органів. 2 UA 100652 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
