Формула / Реферат

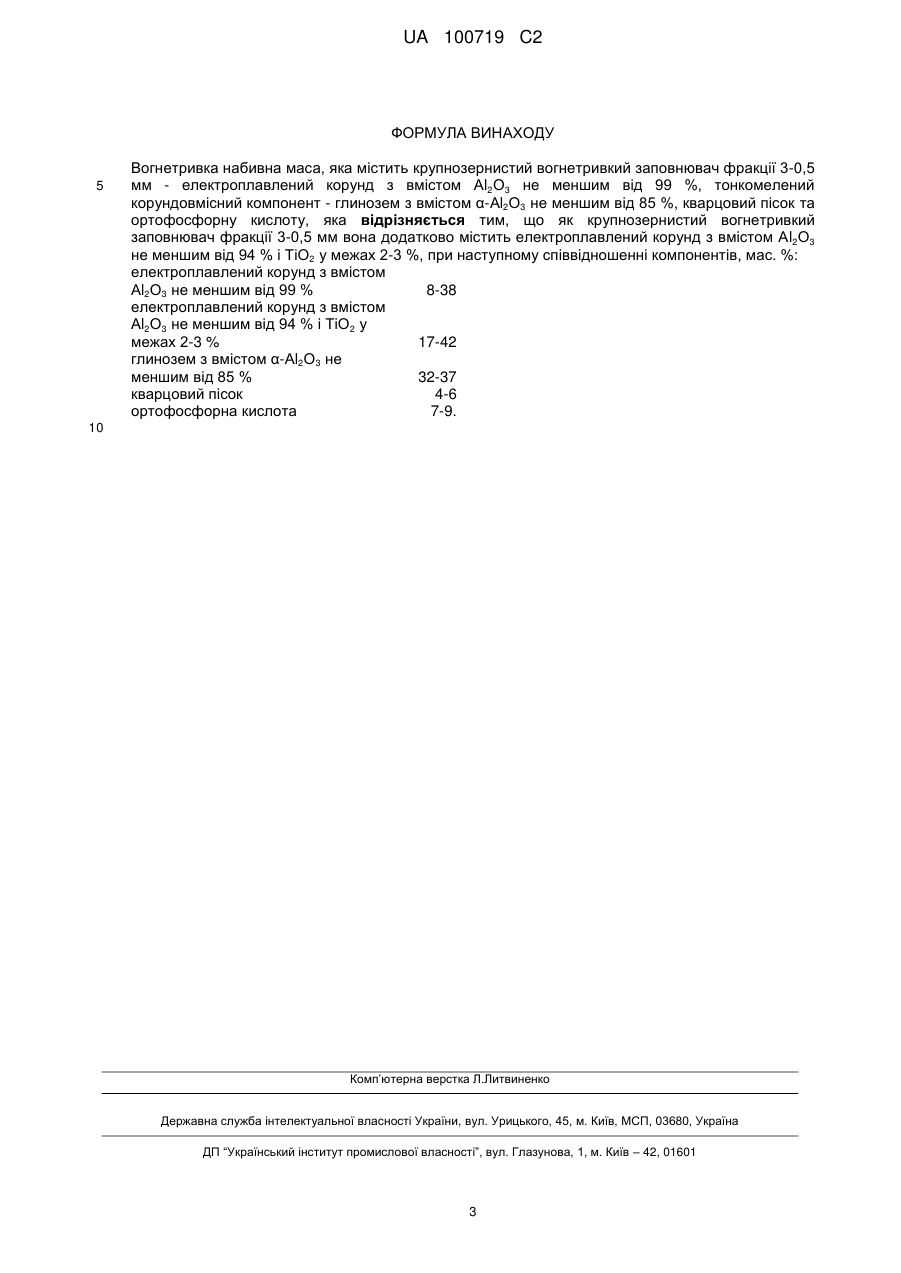

Вогнетривка набивна маса, яка містить крупнозернистий вогнетривкий заповнювач фракції 3-0,5 мм - електроплавлений корунд з вмістом Аl2О3 не меншим від 99 %, тонкомелений корундовмісний компонент - глинозем з вмістом α-Аl2О3 не меншим від 85 %, кварцовий пісок та ортофосфорну кислоту, яка відрізняється тим, що як крупнозернистий вогнетривкий заповнювач фракції 3-0,5 мм вона додатково містить електроплавлений корунд з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 %, при наступному співвідношенні компонентів, мас. %:

електроплавлений корунд з вмістом Аl2О3 не меншим від 99 %

8-38

електроплавлений корунд з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 %

17-42

глинозем з вмістом α-Аl2О3 не меншим від 85 %

32-37

кварцовий пісок

4-6

ортофосфорна кислота

7-9.

Текст

Реферат: Винахід належить до галузі промисловості виробництва вогнетривів, та може бути використаний для виготовлення монолітних футерівок теплових агрегатів з температурою служби до 1700 °С, зокрема, індукційних канальних та тигельних печей. Вогнетривка набивна маса містить, мас. %: електроплавлений корунд з вмістом Аl2О3 не меншим від 99 % – 8-38; електроплавлений корунд з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 % - 17-42; глинозем з вмістом α-Аl2О3 не меншим від 85 % - 32-37; кварцовий пісок – 4-6; ортофосфорну кислоту – 7-9. UA 100719 C2 (12) UA 100719 C2 UA 100719 C2 5 10 15 20 25 30 35 40 45 Винахід належить до галузі промисловості виробництва вогнетривів, а саме, складів вогнетривких мас для виготовлення монолітних футерівок теплових агрегатів з температурою служби до 1700 °C, зокрема, індукційних канальних та тигельних печей. Відома вогнетривка набивна маса, котра вміщує крупнозернистий вогнетривкий заповнювач (електроплавлений муліт фракції 3-0,5 мм з вмістом фракції 3-1 мм у кількості 60-70 мас. %), тонкомелений корундовмісний компонент (глинозем з вмістом α-Аl2О3 не меншим від 85 %), кварцовий пісок та ортофосфорну кислоту (Патент України № 48255 С2 С04 В 35/10, С04 В 33/22, Бюл. № 8, 2002 p.). Недоліком цієї набивної маси є недостатньо висока міцність та підвищена відкрита пористість виготовлених з неї футерівок при температурах 1100 °C та 1580 °C (температури розігріву та експлуатації теплового агрегату, відповідно). Найбільш близькою за технічною суттю та результату, що досягається, є вогнетривка набивна маса, яка вміщує крупнозернистий вогнетривкий заповнювач фракції 3-0,5 мм (електроплавлений корунд), тонкомелений корундовмісний компонент (глинозем з вмістом αАl2О3 не меншим від 85 %), кварцовий пісок та ортофосфорну кислоту (Патент України № 27903 С2 С04 В 33/22, Бюл. № 5, 2000 p.). Недоліком цієї маси є також недостатньо висока міцність та підвищена відкрита пористість при температурах 1100 і 1580 °C (міцність - 70 МПа і 130 МПа; відкрита пористість - 19-20 % і 17-18 %, відповідно). В основу винаходу поставлена задача створення вогнетривкої набивної маси, в якій додаткове використання в якості крупнозернистого вогнетривкого заповнювача фракції 3-0,5 мм електроплавленого корунду з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 % забезпечує підвищення міцності та зменшення відкритої пористості футерівок у процесі розігріву (при 1100 °C) та експлуатації (при 1580 °C), внаслідок чого підвищується термін служби теплових агрегатів. Поставлена задача вирішується тим, що: Вогнетривка набивна маса, яка вміщує крупнозернистий вогнетривкий заповнювач фракції 3-0,5 мм (електроплавлений корунд з вмістом Аl2О3 не меншим від 99 %), тонкомелений корундовмісний компонент (глинозем з вмістом α-Аl2О3 не меншим від 85 %), кварцовий пісок та ортофосфорну кислоту, згідно винаходу, в якості крупнозернистого вогнетривкого заповнювача фракції 3-0,5 мм додатково містить електроплавлений корунд з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 %, при наступному співвідношенні компонентів, мас. %: електроплавлений корунд з вмістом Аl2О3 не меншим від 8-38 99 % електроплавлений корунд з вмістом Аl2О3 не меншим від 17-42 94 % і ТіО2 у межах 2-3 % глинозем з вмістом α-Аl2О3 32-37 не меншим від 85 % кварцовий пісок 4-6 ортофосфорна кислота 7-9. Відмінною особливістю винаходу є те, що додаткове використання як крупнозернистого вогнетривкого заповнювача фракції 3-0,5 мм електроплавленого корунду з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 % інтенсифікує процес спікання за рахунок утворення більшої кількості рідкої фази під час термообробки, та, як наслідок, сприяє ущільненню та зміцненню футерівки. При цьому, процес мулітизації, який протікає у зв'язуючій частині маси при взаємодії глинозему та кварцового піску з деяким збільшенням об'єму, запобігає утворенню мікротріщин, пов'язаних зі зсіданням матеріалу під час термообробки, на межі крупнозернистий заповнювач – зв'язка. Внаслідок цього відбувається ущільнення та зміцнення контактів крупнозернистого заповнювача зі зв'язкою, що, в свою чергу, сприяє зниженню відкритої пористості, збільшенню міцності та стійкості футерівки, виготовленої із набивної маси. Винахід ілюструється прикладами, наведеними в таблиці. В лабораторії та дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" була виготовлена набивна маса за заявленим складом і прототипом за типовою технологією виготовлення набивних мас. Межу міцності при стисканні визначали за ГОСТ 4071.1-94; відкриту пористість – за ГОСТ 2409-95. 1 UA 100719 C2 5 Як видно із таблиці, набивна маса пропонованого складу, в порівнянні з прототипом, характеризується підвищеною міцністю після випалу при температурі 1100 °C і 1580 °C (на ~50 % і ~15 %, відповідно) та зниженою відкритою пористістю (16-17 % проти 19-20 % після випалу при 1100 °C; 14-15 % проти 17-18 % після випалу при 1580 °C). Винахід, що пропонується, планується до впровадження на дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" у 2010-2011 роках. Таблиця Склад вогнетривких набивних мас та їх властивості Найменування компонентів, показники властивостей №1 прототип Приклади №2 №4 №3 пропооптипропонований мальний нований №5 позамежний №6 позамежний Склад маси: 1. Крупнозернистий вогнетривкий заповнювач фракції 3-0,5 мм: - електроплавлений корунд з вмістом Аl2О3 не меншим від 99 % - електроплавлений 52,5 23,0 8,0 38,0 3,0 43,0 корунд з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 % 29,5 42,0 17,0 44,0 15,0 34,5 5,0 8,0 34,5 5,0 8,0 37,0 6,0 7,0 32 4,0 9,0 40,0 8,0 5,0 29,0 2,0 11,0 70 105 103 100 82 75 130 150 147 143 138 133 19-20 17-18 16-17 14-15 16,5-17 14,5-15 17-17,5 15-15,5 18,5-19 16,5-17 19-19,5 17-17,5 2. Тонкомелений корундовмісний компонент: - глинозем з вмістом αАl2О3 не меншим від 85 % 3. Кварцовий пісок 4. Ортофосфорна кислота Властивості зразків: 1. Межа міцності при стисканні зразків, МПа, випалених при температурі: - 1100 °C з витримкою 6 г; - 1580 °C з витримкою 6 г 2. Відкрита пористість зразків, %, випалених при температурі: -1100 °C з витримкою 6 г; -1580 °C з витримкою 6 г 2 UA 100719 C2 ФОРМУЛА ВИНАХОДУ 5 Вогнетривка набивна маса, яка містить крупнозернистий вогнетривкий заповнювач фракції 3-0,5 мм - електроплавлений корунд з вмістом Аl2О3 не меншим від 99 %, тонкомелений корундовмісний компонент - глинозем з вмістом α-Аl2О3 не меншим від 85 %, кварцовий пісок та ортофосфорну кислоту, яка відрізняється тим, що як крупнозернистий вогнетривкий заповнювач фракції 3-0,5 мм вона додатково містить електроплавлений корунд з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 %, при наступному співвідношенні компонентів, мас. %: електроплавлений корунд з вмістом Аl2О3 не меншим від 99 % 8-38 електроплавлений корунд з вмістом Аl2О3 не меншим від 94 % і ТіО2 у межах 2-3 % 17-42 глинозем з вмістом α-Аl2О3 не меншим від 85 % 32-37 кварцовий пісок 4-6 ортофосфорна кислота 7-9. 10 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Refractory ramming mixture

Автори англійською

Prymachenko Volodymyr Vasyliovych, Babkina Lina Oleksiivna, Khonchyk Inna Volodymyrivna, Nikulina Liudmyla Mykolaivna

Назва патенту російською

Огнеупорная набивная масса

Автори російською

Примаченко Владимир Васильевич, Бабкина Лина Алексеевна, Хончик Инна Владимировна, Никулина Людмила Николаевна

МПК / Мітки

МПК: C04B 35/10, C04B 33/22

Мітки: маса, вогнетривка, набивна
