Вогнетривка набивна маса

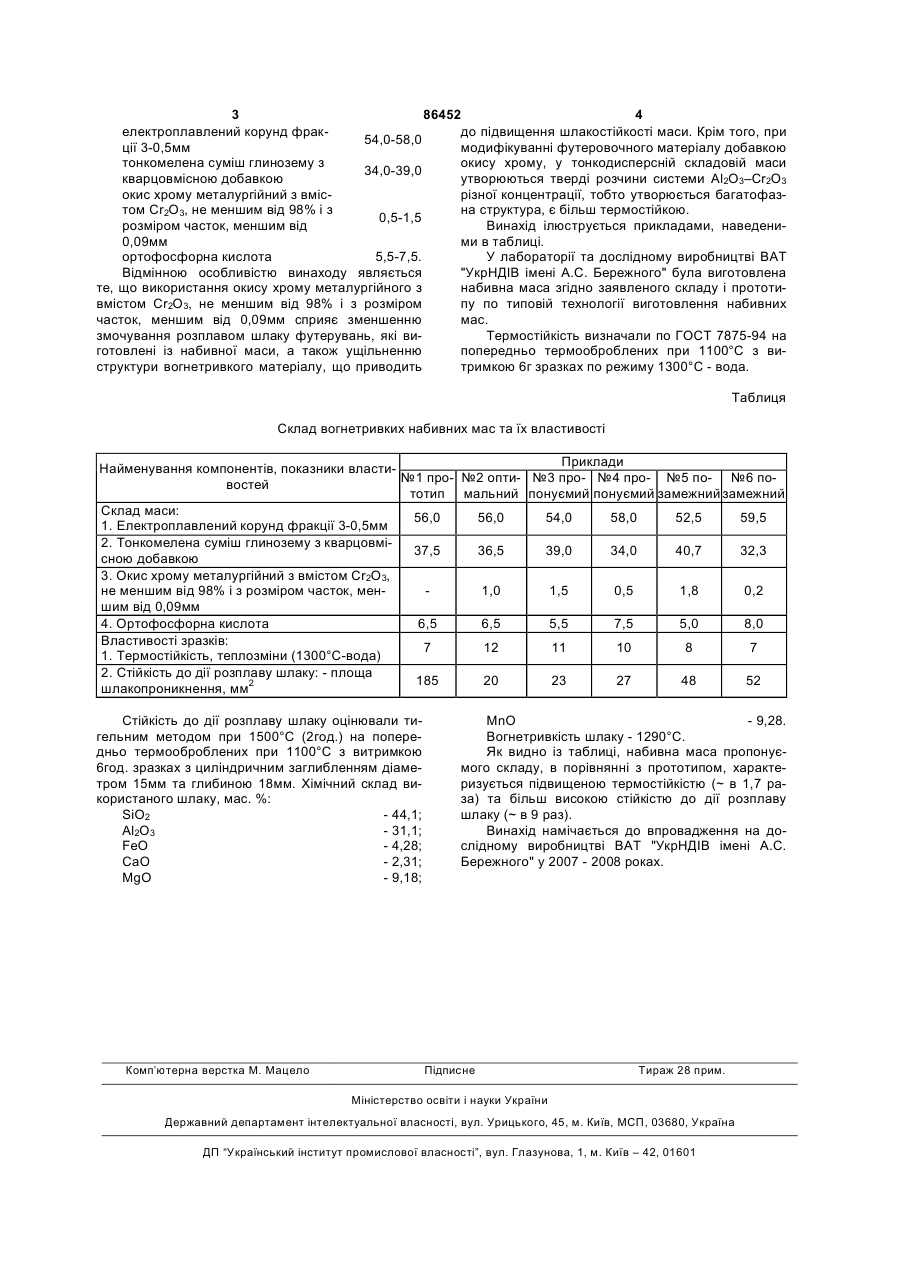

Вогнетривка набивна маса, що містить електроплавлений корунд фракції 3-0,5 мм, тонкомелену суміш глинозему з кварцовмісною добавкою та ортофосфорну кислоту, яка відрізняється тим, що вона додатково містить оксид хрому металургійний з вмістом Сr2О3, не меншим від 98 %, і з розміром часток, меншим від 0,09 мм, при наступному співвідношенні компонентів, мас. %: електроплавлений корунд фракції 3-0,5 мм 54-58 тонкомелена суміш глинозему з кварцовмісною добавкою 34-39 окис хрому металургійний з вмістом Сr2О3, не меншим від 98%, і з 0,5-1,5 розміром часток, меншим від 0,09мм ортофосфорна кислота 5,5-7,5. UA (21) a200704950 (22) 03.05.2007 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПРИМАЧЕНКО ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, БАБКІНА ЛІНА ОЛЕКСІЇВНА, UA, ХОНЧИК ІННА ВОЛОДИМИРІВНА, UA, ЗІНЧЕНКО ВАЛЕНТИНА ЛЕОНІДІВНА, UA, НІКУЛІНА ЛЮДМИЛА МИКОЛАЇВНА, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО", UA (56) UA 27903, C2, 16.10.2000 UA 68439, C2, 15.08.2004 UA 73582, C2, 15.08.2005 SU 1237653, A1, 15.06.1986 RU 2256631, C1, 20.07.2005 RU 2041180, C1, 09.08.1995 C2 2 (19) 1 3 86452 4 електроплавлений корунд фракдо підвищення шлакостійкості маси. Крім того, при 54,0-58,0 ції 3-0,5мм модифікуванні футеровочного матеріалу добавкою тонкомелена суміш глинозему з окису хрому, у тонкодисперсній складовій маси 34,0-39,0 кварцовмісною добавкою утворюються тверді розчини системи Аl2О3–Сr2О3 різної концентрації, тобто утворюється багатофазокис хрому металургійний з вмістом Сr2О3, не меншим від 98% і з на структура, є більш термостійкою. 0,5-1,5 Винахід ілюструється прикладами, наведенирозміром часток, меншим від 0,09мм ми в таблиці. У лабораторії та дослідному виробництві ВАТ ортофосфорна кислота 5,5-7,5. "УкрНДІВ імені А.С. Бережного" була виготовлена Відмінною особливістю винаходу являється набивна маса згідно заявленого складу і прототите, що використання окису хрому металургійного з пу по типовій технології виготовлення набивних вмістом Сr2О3, не меншим від 98% і з розміром мас. часток, меншим від 0,09мм сприяє зменшенню Термостійкість визначали по ГОСТ 7875-94 на змочування розплавом шлаку футерувань, які випопередньо термооброблених при 1100°С з виготовлені із набивної маси, а також ущільненню тримкою 6г зразках по режиму 1300°С - вода. структури вогнетривкого матеріалу, що приводить Таблиця Склад вогнетривких набивних маc та їх властивості Приклади Найменування компонентів, показники власти№1 про- №2 опти- №3 про- №4 про- №5 по- №6 повостей тотип мальний понуємий понуємий замежний замежний Склад маси: 56,0 56,0 54,0 58,0 52,5 59,5 1. Електроплавлений корунд фракції 3-0,5мм 2. Тонкомелена суміш глинозему з кварцовмі37,5 36,5 39,0 34,0 40,7 32,3 сною добавкою 3. Окис хрому металургійний з вмістом Сr2О3, не меншим від 98% і з розміром часток, мен1,0 1,5 0,5 1,8 0,2 шим від 0,09мм 4. Ортофосфорна кислота 6,5 6,5 5,5 7,5 5,0 8,0 Властивості зразків: 7 12 11 10 8 7 1. Термостійкість, теплозміни (1300°С-вода) 2. Стійкість до дії розплаву шлаку: - площа 185 20 23 27 48 52 шлакопроникнення, мм2 Стійкість до дії розплаву шлаку оцінювали тигельним методом при 1500°С (2год.) на попередньо термооброблених при 1100°С з витримкою 6год. зразках з циліндричним заглибленням діаметром 15мм та глибиною 18мм. Хімічний склад використаного шлаку, мас. %: SiO2 - 44,1; Аl2О3 - 31,1; FeO - 4,28; СаО - 2,31; MgO - 9,18; Комп’ютерна верстка М. Мацело МnО - 9,28. Вогнетривкість шлаку - 1290°С. Як видно із таблиці, набивна маса пропонуємого складу, в порівнянні з прототипом, характеризується підвищеною термостійкістю (~ в 1,7 раза) та більш високою стійкістю до дії розплаву шлаку (~ в 9 раз). Винахід намічається до впровадження на дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" у 2007 - 2008 роках. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
