Тяговий запірний механізм з маніпуляційним з’єднувальним елементом

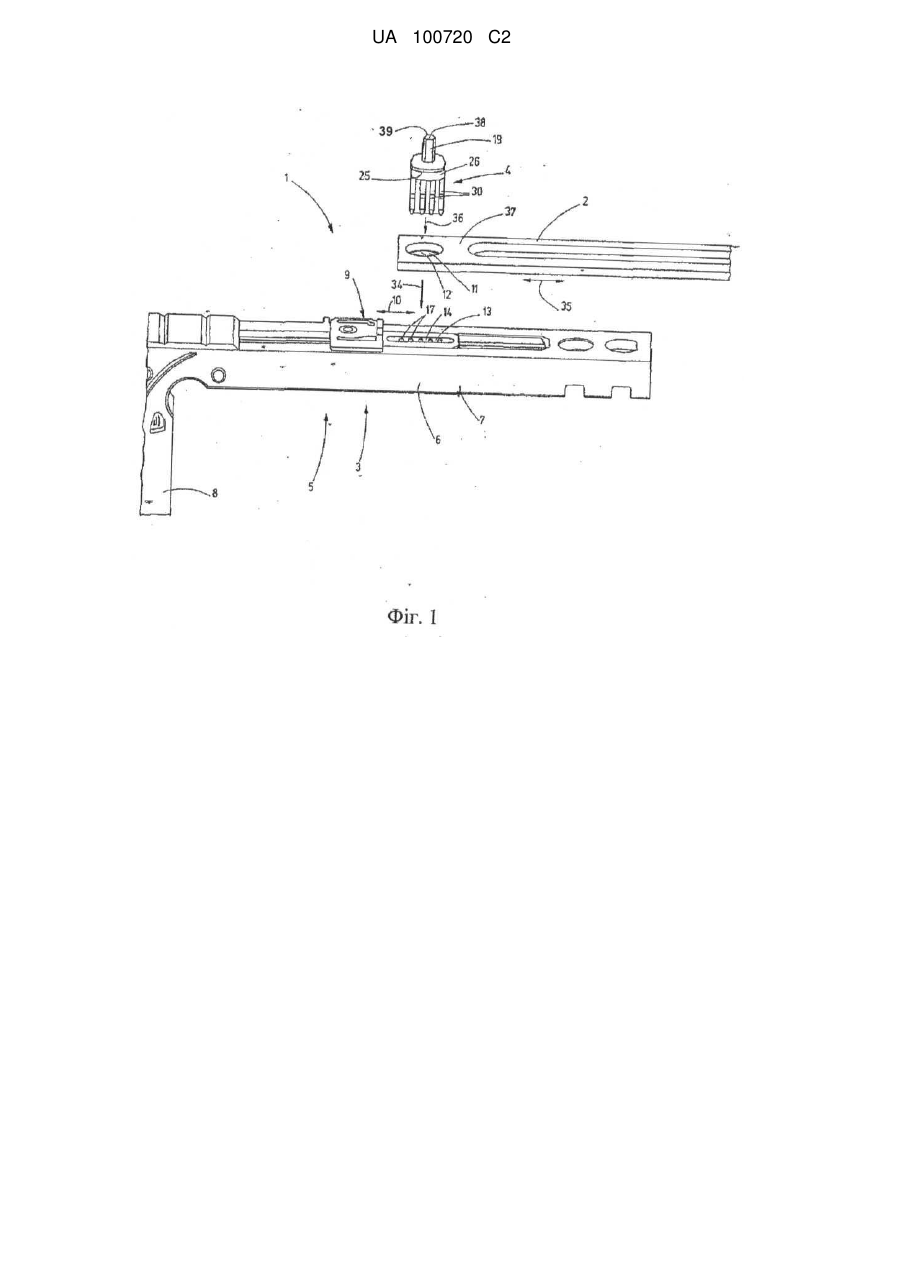

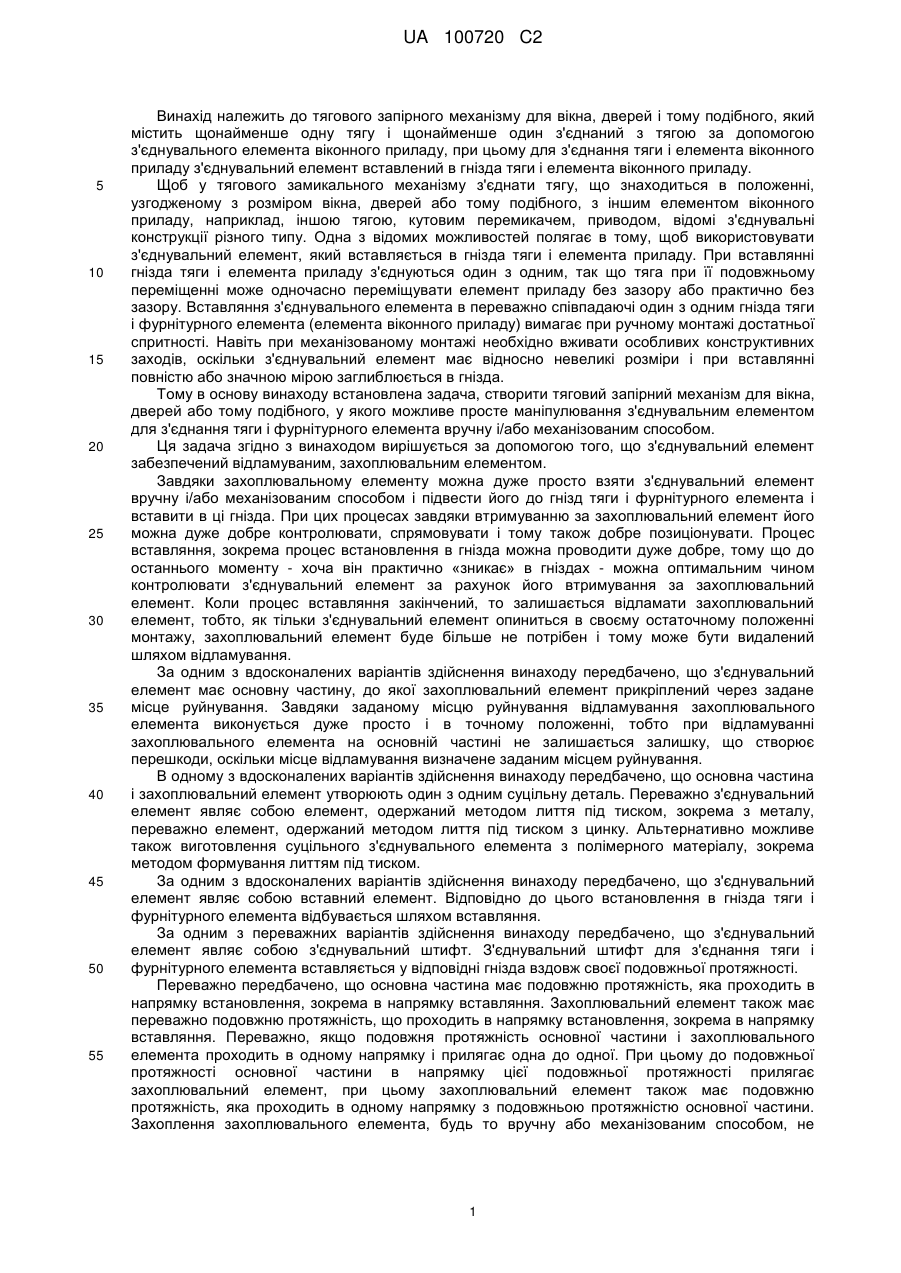

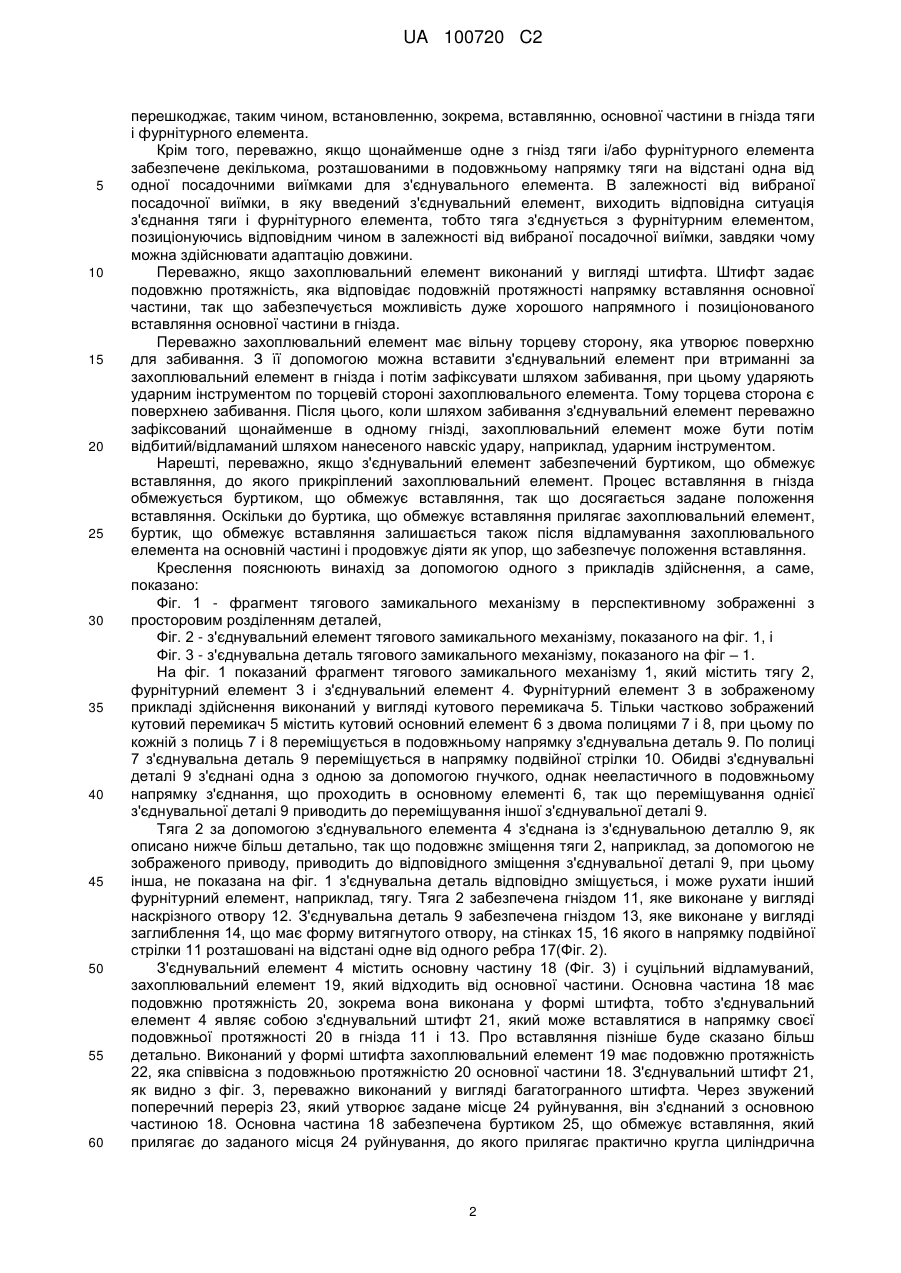

Реферат: Тяговий запірний механізм для вікна, дверей і тому подібного містить щонайменше одну тягу і щонайменше один з'єднаний з тягою за допомогою з'єднувального елемента фурнітурний елемент, при цьому для з'єднання тяги і фурнітурного елемента з'єднувальний елемент вставлений в гнізда тяги і фурнітурного елемента. Для маніпулювання з'єднувальним елементом (4) для з'єднання тяги і фурнітурного елемента вручну і/або механізованим способом з'єднувальний елемент (4) забезпечений відламуваним захоплювальним елементом (19). UA 100720 C2 (12) UA 100720 C2 UA 100720 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до тягового запірного механізму для вікна, дверей і тому подібного, який містить щонайменше одну тягу і щонайменше один з'єднаний з тягою за допомогою з'єднувального елемента віконного приладу, при цьому для з'єднання тяги і елемента віконного приладу з'єднувальний елемент вставлений в гнізда тяги і елемента віконного приладу. Щоб у тягового замикального механізму з'єднати тягу, що знаходиться в положенні, узгодженому з розміром вікна, дверей або тому подібного, з іншим елементом віконного приладу, наприклад, іншою тягою, кутовим перемикачем, приводом, відомі з'єднувальні конструкції різного типу. Одна з відомих можливостей полягає в тому, щоб використовувати з'єднувальний елемент, який вставляється в гнізда тяги і елемента приладу. При вставлянні гнізда тяги і елемента приладу з'єднуються один з одним, так що тяга при її подовжньому переміщенні може одночасно переміщувати елемент приладу без зазору або практично без зазору. Вставляння з'єднувального елемента в переважно співпадаючі один з одним гнізда тяги і фурнітурного елемента (елемента віконного приладу) вимагає при ручному монтажі достатньої спритності. Навіть при механізованому монтажі необхідно вживати особливих конструктивних заходів, оскільки з'єднувальний елемент має відносно невеликі розміри і при вставлянні повністю або значною мірою заглиблюється в гнізда. Тому в основу винаходу встановлена задача, створити тяговий запірний механізм для вікна, дверей або тому подібного, у якого можливе просте маніпулювання з'єднувальним елементом для з'єднання тяги і фурнітурного елемента вручну і/або механізованим способом. Ця задача згідно з винаходом вирішується за допомогою того, що з'єднувальний елемент забезпечений відламуваним, захоплювальним елементом. Завдяки захоплювальному елементу можна дуже просто взяти з'єднувальний елемент вручну і/або механізованим способом і підвести його до гнізд тяги і фурнітурного елемента і вставити в ці гнізда. При цих процесах завдяки втримуванню за захоплювальний елемент його можна дуже добре контролювати, спрямовувати і тому також добре позиціонувати. Процес вставляння, зокрема процес встановлення в гнізда можна проводити дуже добре, тому що до останнього моменту - хоча він практично «зникає» в гніздах - можна оптимальним чином контролювати з'єднувальний елемент за рахунок його втримування за захоплювальний елемент. Коли процес вставляння закінчений, то залишається відламати захоплювальний елемент, тобто, як тільки з'єднувальний елемент опиниться в своєму остаточному положенні монтажу, захоплювальний елемент буде більше не потрібен і тому може бути видалений шляхом відламування. За одним з вдосконалених варіантів здійснення винаходу передбачено, що з'єднувальний елемент має основну частину, до якої захоплювальний елемент прикріплений через задане місце руйнування. Завдяки заданому місцю руйнування відламування захоплювального елемента виконується дуже просто і в точному положенні, тобто при відламуванні захоплювального елемента на основній частині не залишається залишку, що створює перешкоди, оскільки місце відламування визначене заданим місцем руйнування. В одному з вдосконалених варіантів здійснення винаходу передбачено, що основна частина і захоплювальний елемент утворюють один з одним суцільну деталь. Переважно з'єднувальний елемент являє собою елемент, одержаний методом лиття під тиском, зокрема з металу, переважно елемент, одержаний методом лиття під тиском з цинку. Альтернативно можливе також виготовлення суцільного з'єднувального елемента з полімерного матеріалу, зокрема методом формування литтям під тиском. За одним з вдосконалених варіантів здійснення винаходу передбачено, що з'єднувальний елемент являє собою вставний елемент. Відповідно до цього встановлення в гнізда тяги і фурнітурного елемента відбувається шляхом вставляння. За одним з переважних варіантів здійснення винаходу передбачено, що з'єднувальний елемент являє собою з'єднувальний штифт. З'єднувальний штифт для з'єднання тяги і фурнітурного елемента вставляється у відповідні гнізда вздовж своєї подовжньої протяжності. Переважно передбачено, що основна частина має подовжню протяжність, яка проходить в напрямку встановлення, зокрема в напрямку вставляння. Захоплювальний елемент також має переважно подовжню протяжність, що проходить в напрямку встановлення, зокрема в напрямку вставляння. Переважно, якщо подовжня протяжність основної частини і захоплювального елемента проходить в одному напрямку і прилягає одна до одної. При цьому до подовжньої протяжності основної частини в напрямку цієї подовжньої протяжності прилягає захоплювальний елемент, при цьому захоплювальний елемент також має подовжню протяжність, яка проходить в одному напрямку з подовжньою протяжністю основної частини. Захоплення захоплювального елемента, будь то вручну або механізованим способом, не 1 UA 100720 C2 5 10 15 20 25 30 35 40 45 50 55 60 перешкоджає, таким чином, встановленню, зокрема, вставлянню, основної частини в гнізда тяги і фурнітурного елемента. Крім того, переважно, якщо щонайменше одне з гнізд тяги і/або фурнітурного елемента забезпечене декількома, розташованими в подовжньому напрямку тяги на відстані одна від одної посадочними виїмками для з'єднувального елемента. В залежності від вибраної посадочної виїмки, в яку введений з'єднувальний елемент, виходить відповідна ситуація з'єднання тяги і фурнітурного елемента, тобто тяга з'єднується з фурнітурним елементом, позиціонуючись відповідним чином в залежності від вибраної посадочної виїмки, завдяки чому можна здійснювати адаптацію довжини. Переважно, якщо захоплювальний елемент виконаний у вигляді штифта. Штифт задає подовжню протяжність, яка відповідає подовжній протяжності напрямку вставляння основної частини, так що забезпечується можливість дуже хорошого напрямного і позиціонованого вставляння основної частини в гнізда. Переважно захоплювальний елемент має вільну торцеву сторону, яка утворює поверхню для забивання. З її допомогою можна вставити з'єднувальний елемент при втриманні за захоплювальний елемент в гнізда і потім зафіксувати шляхом забивання, при цьому ударяють ударним інструментом по торцевій стороні захоплювального елемента. Тому торцева сторона є поверхнею забивання. Після цього, коли шляхом забивання з'єднувальний елемент переважно зафіксований щонайменше в одному гнізді, захоплювальний елемент може бути потім відбитий/відламаний шляхом нанесеного навскіс удару, наприклад, ударним інструментом. Нарешті, переважно, якщо з'єднувальний елемент забезпечений буртиком, що обмежує вставляння, до якого прикріплений захоплювальний елемент. Процес вставляння в гнізда обмежується буртиком, що обмежує вставляння, так що досягається задане положення вставляння. Оскільки до буртика, що обмежує вставляння прилягає захоплювальний елемент, буртик, що обмежує вставляння залишається також після відламування захоплювального елемента на основній частині і продовжує діяти як упор, що забезпечує положення вставляння. Креслення пояснюють винахід за допомогою одного з прикладів здійснення, а саме, показано: Фіг. 1 - фрагмент тягового замикального механізму в перспективному зображенні з просторовим розділенням деталей, Фіг. 2 - з'єднувальний елемент тягового замикального механізму, показаного на фіг. 1, і Фіг. 3 - з'єднувальна деталь тягового замикального механізму, показаного на фіг – 1. На фіг. 1 показаний фрагмент тягового замикального механізму 1, який містить тягу 2, фурнітурний елемент 3 і з'єднувальний елемент 4. Фурнітурний елемент 3 в зображеному прикладі здійснення виконаний у вигляді кутового перемикача 5. Тільки частково зображений кутовий перемикач 5 містить кутовий основний елемент 6 з двома полицями 7 і 8, при цьому по кожній з полиць 7 і 8 переміщується в подовжньому напрямку з'єднувальна деталь 9. По полиці 7 з'єднувальна деталь 9 переміщується в напрямку подвійної стрілки 10. Обидві з'єднувальні деталі 9 з'єднані одна з одною за допомогою гнучкого, однак нееластичного в подовжньому напрямку з'єднання, що проходить в основному елементі 6, так що переміщування однієї з'єднувальної деталі 9 приводить до переміщування іншої з'єднувальної деталі 9. Тяга 2 за допомогою з'єднувального елемента 4 з'єднана із з'єднувальною деталлю 9, як описано нижче більш детально, так що подовжнє зміщення тяги 2, наприклад, за допомогою не зображеного приводу, приводить до відповідного зміщення з'єднувальної деталі 9, при цьому інша, не показана на фіг. 1 з'єднувальна деталь відповідно зміщується, і може рухати інший фурнітурний елемент, наприклад, тягу. Тяга 2 забезпечена гніздом 11, яке виконане у вигляді наскрізного отвору 12. З'єднувальна деталь 9 забезпечена гніздом 13, яке виконане у вигляді заглиблення 14, що має форму витягнутого отвору, на стінках 15, 16 якого в напрямку подвійної стрілки 11 розташовані на відстані одне від одного ребра 17(Фіг. 2). З'єднувальний елемент 4 містить основну частину 18 (Фіг. 3) і суцільний відламуваний, захоплювальний елемент 19, який відходить від основної частини. Основна частина 18 має подовжню протяжність 20, зокрема вона виконана у формі штифта, тобто з'єднувальний елемент 4 являє собою з'єднувальний штифт 21, який може вставлятися в напрямку своєї подовжньої протяжності 20 в гнізда 11 і 13. Про вставляння пізніше буде сказано більш детально. Виконаний у формі штифта захоплювальний елемент 19 має подовжню протяжність 22, яка співвісна з подовжньою протяжністю 20 основної частини 18. З'єднувальний штифт 21, як видно з фіг. 3, переважно виконаний у вигляді багатогранного штифта. Через звужений поперечний переріз 23, який утворює задане місце 24 руйнування, він з'єднаний з основною частиною 18. Основна частина 18 забезпечена буртиком 25, що обмежує вставляння, який прилягає до заданого місця 24 руйнування, до якого прилягає практично кругла циліндрична 2 UA 100720 C2 5 10 15 20 25 30 ділянка 26. До ділянки 26 прилягає плоска перемичка 27, бічні стінки 28, 29 якої (передня сторона і задня сторона) забезпечені ребрами 30, що проходять в напрямку подовжньої протяжності 20, які проходять на відстані одне від одного. У зоні вільного кінця 31 ребра 30 забезпечені роззенківками 32, що зменшують висоту ребра, так, що утворюються фіксуючі кромки 33 в передній зоні вільного кінця 31. Для монтажу тягового замикального механізму 1 відповідно до фіг. 1 тяга 2 по стрілці 34 накладається на кутовий перемикач 5, таким чином, що гнізда 11 і 13 співпадають одне з одним, при цьому завдяки виконанню гнізда 13 у вигляді заглиблення 14, що має форму витягнутого отвору, гнізду 13 можливі різні подовжні положення (подвійна стрілка 35) тяги 2 відносно з'єднувальної деталі 9. Потім при ручному монтажі монтажник береться за з'єднувальний елемент 4 і всуває його в напрямку стрілки 36 в гніздо 11 і в гніздо 13, при цьому ребра 30з'єднувального елемента 4 попадають в проміжки між ребрами 17 гнізда 13 з'єднувальної деталі 9. Вставляння відбувається доти, поки кругла циліндрична ділянка 26 з'єднувального елемента 4 не увійде в круглий наскрізний отвір 12 тяги 2, при цьому буртик 25, що обмежує вставляння спирається на верхню сторону 37 тяги 2. В цьому положенні фіксуючі кромки 33 з'єднувального елемента 4 зачеплюються за відповідні не зображені фіксуючі сходинки в гнізді 13, так що забезпечується міцна фіксація з'єднувального елемента 4 на з'єднувальній деталі 9. Оскільки фіксація не може бути забезпечена за допомогою простого вставляння, може бути, що монтер спочатку вручну вставить з'єднувальний елемент 4 в гніздо 13, наскільки це можливо без прикладання великих зусиль, а потім буде ударять по вільній торцевій стороні 38 захоплювального, елемента 19 ударним інструментом, для того, щоб забезпечити фіксацію. Відповідно до цього торцева сторона 38 утворює поверхню 39 для забивання. Коли процес встановлення, зокрема процес вставляння або, відповідно, забивання, закінчений, монтер відламує захоплювальний елемент 19 в заданому місці 24 руйнування. Це відламування може також здійснюватися шляхом того, що він, використовуючи ударний інструмент, буде бити навскоси по захоплювальному елементу 19. Завдяки вищезазначеному способу дій з'єднувальним елементом 4 дуже просто маніпулювати, при цьому після монтажу більше не потрібний захоплювальний елемент 19 видаляється шляхом відламування. Якщо монтаж здійснюється не вручну, а механізованим способом, роблять відповідним чином, при цьому втримання захоплювального елемента 19 здійснюється за допомогою відповідного маніпуляційного інструмента. Відповідно цей маніпуляційний інструмент також виконує відламування захоплювального елемента 19 після монтажу. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Тяговий запірний механізм для вікна, дверей і тому подібного, що містить щонайменше одну тягу і щонайменше один з'єднаний з тягою за допомогою з'єднувального елемента фурнітурний елемент, при цьому для з'єднання тяги і фурнітурного елемента з'єднувальний елемент вставлений в гнізда тяги і фурнітурного елемента, який відрізняється тим, що з'єднувальний елемент (4) забезпечений відламуваним захоплювальним елементом (19). 2. Тяговий запірний механізм за п. 1, який відрізняється тим, що з'єднувальний елемент (4) має основну частину (18), до якої захоплювальний елемент (19) прикріплений через задане місце (24) руйнування. 3. Тяговий запірний механізм за п. 2, який відрізняється тим, що основна частина (18) і захоплювальний елемент (19) утворюють одне з одним єдину деталь. 4. Тяговий запірний механізм за одним з пп. 1-3, який відрізняється тим, що з'єднувальний елемент (4) являє собою вставний елемент. 5. Тяговий запірний механізм за одним з пп. 1-4, який відрізняється тим, що з'єднувальний елемент (4) являє собою з'єднувальний штифт (21). 6. Тяговий запірний механізм за одним з пп. 2-5, який відрізняється тим, що основна частина (18) має поздовжню протяжність (20), що проходить в напрямку встановлення, зокрема в напрямку вставляння. 7. Тяговий запірний механізм за одним з пп. 1-6, який відрізняється тим, що захоплювальний елемент (19) має поздовжню протяжність (22), яка проходить в напрямку встановлення, зокрема в напрямку вставляння. 8. Тяговий запірний механізм за п. 7, який відрізняється тим, що поздовжні протяжності (20, 22) основної частини (18) і захоплювального елемента (19) проходять в одному напрямку і прилягають одна до одної. 9. Тяговий запірний механізм за одним з пп. 1-8, який відрізняється тим, що щонайменше одне з гнізд (11, 13) тяги (2) і/або запірного механізму (3) забезпечене декількома посадочними 3 UA 100720 C2 5 виїмками для з'єднувального елемента (4), які розташовані в поздовжньому напрямку тяги (2) на відстані одна від одної. 10. Тяговий запірний механізм за одним з пп. 1-9, який відрізняється тим, що захоплювальний елемент (19) виконаний у вигляді штифта. 11. Тяговий запірний механізм за одним з пп. 1-10, який відрізняється тим, що захоплювальний елемент (19) має вільну торцеву сторону (38), яка утворює поверхню (39) для забивання. 12. Тяговий запірний механізм за одним з пп. 1-11, який відрізняється тим, що з'єднувальний елемент (4) забезпечений буртиком (25), що обмежує вставляння, до якого прилягає захоплювальний елемент (19). 4 UA 100720 C2 5 UA 100720 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
